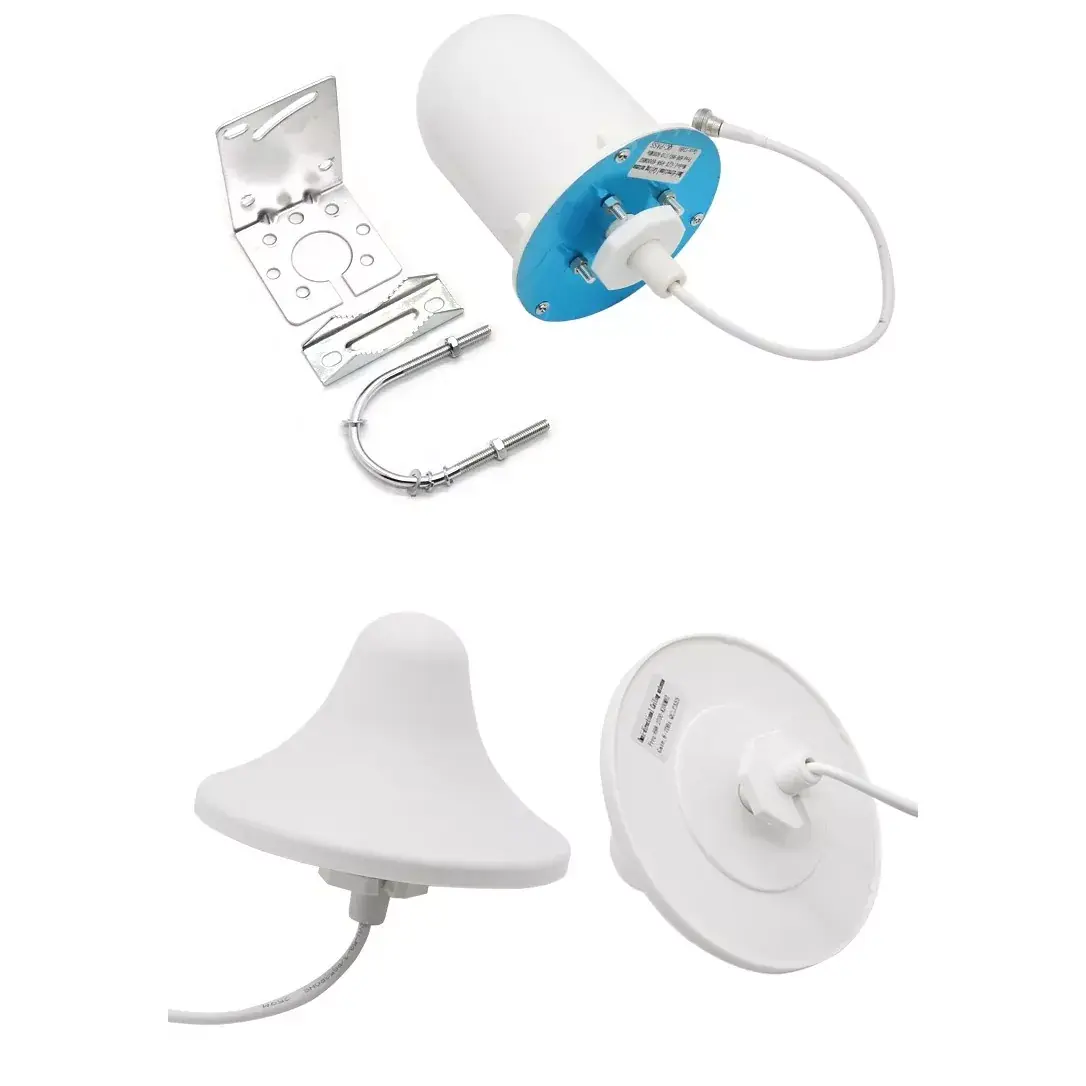

Antenă montată pe tavan

Ceiling Mount Antenna sunt antene de radiofrecvență omnidirecționale montate pe tavan de interior. Antena auto-dezvoltată montată pe tavan de la Qianmu Communication are un design de tavan circular integrat, cu oscilatoare de cupru pur de precizie și plăci din spate reflectorizante foarte izolate în interior și este o antenă de comunicare pasivă în bandă largă. Produsul poate fi încorporat direct în tavan pentru a obține o radiație uniformă a semnalului la 360°, ținând cont atât de estetica instalării, cât și de capacitatea de acoperire completă și este compatibil pe scară largă cu WiFi de interior, Bluetooth, amplificarea semnalului 4G și sistemele de rețea pentru întreaga casă. Antena de comunicație Qianmu montată pe tavan, cu un oscilator din cupru pur + proces de carcasă ABS ignifugă, este perfect compatibilă cu diverse proiecte comerciale de rețea interioară, cum ar fi hoteluri, clădiri de birouri, centre comerciale, fabrici etc.

Principiul de funcționare

Antena de comunicație montată pe tavan cu o mie de mesh realizează transmisie și recepție stabilă a semnalului prin mecanismul dublu al radiației oscilatorului de alimentare coaxială și agregarea reflexiei inferioare. Structura internă este împărțită în patru straturi: conector de alimentare, oscilator de radiație, reflector de izolare și carcasă de protecție. Fiecare parametru de performanță este măsurat în camera anecoică, nu sunt marcați parametri falși:

1. Principiul rezonanței oscilatorului în bandă largă: Folosind oscilatoare omnidirecționale inelare din cupru, care acoperă benzile de frecvență standard WiFi duble de 2400-2500 MHZ și 5150-5850 MHZ, unda staționară măsurată a benzii de frecvență este în general ≤ 1,4, nu există nicio rezonanță în bandă oarbă, iar în banda de frecvență completă nu va fi găsită o zonă oarbă de frecvență în banda 5G. zone.

2. Concentrația undelor de reflexie inferioară: O placă din spate de reflexie din metal este adăugată în partea de jos a antenei pentru a contracara pierderea semnalului cauzată de chila metalică a plafonului și panoul de aluminiu din tavan în sus. Atenuarea semnalului vertical în jos măsurată este redusă cu 70%, 90% din energia wireless radiază în spațiul interior, iar distanța de acoperire este mărită cu 30% la aceeași putere.

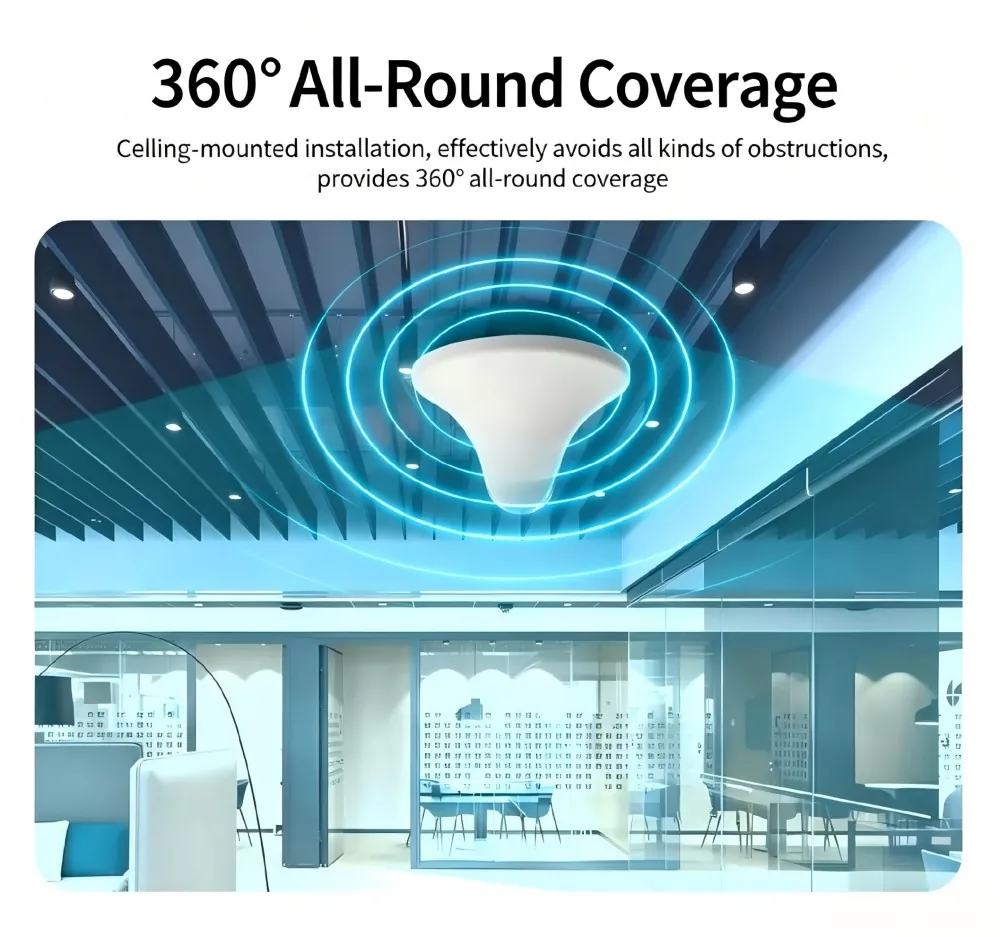

3. Mecanism de radiație uniformă la 360 °: Dispunerea simetrică a oscilatoarelor circulare, fluctuația orizontală a radiației ≤1.2dB, nicio problemă de dezechilibru de acoperire a semnalului puternic pe o parte și nicio rețea pe cealaltă parte, diferența de putere a semnalului măsurată pe o rază de 10 metri nu mai mult de 5dBm.

4. Design de izolație anti-interferență: Un strat suplimentar de bumbac absorbant este adăugat în interiorul carcasei pentru a izola zgomotul electromagnetic generat de întrerupătoare și fire din camera calculatoarelor deasupra tavanului. În scenariile de rețea AP dense, interferența de co-frecvență este redusă cu 40%, iar viteza rețelei a mai multor utilizatori conectați simultan nu scade semnificativ.

5. Structură largă a materialului de stabilitate a temperaturii: Carcasă ABS ignifugă + oscilator din cupru, testat pentru 72 de ore de îmbătrânire la temperatură înaltă și joasă de la -30 °C la +65 °C, oscilator fără oxidare, eroare de abatere a frecvenței ≤±3MHz, performanța nu scade în mediul de temperatură ridicată pe termen lung al tavanului închis.

Compatibil cu echipamente de sprijin

Această antenă montată pe tavan este compatibilă cu marea majoritate a dispozitivelor de comunicații fără fir de interior de pe piață. Modificările tehnice nu necesită accesorii adaptoare suplimentare și pot fi conectate direct pentru utilizare:

1. Dispozitive wireless comerciale: AP wireless dual-band pentru întreprinderi, router WiFi de mare putere, controler wireless AC pentru hotel, router wireless montat pe tavan

2. Echipament de îmbunătățire a semnalului: amplificator de semnal 2.4G/5G, micro stație de bază interioară 4G/5G, repetor de semnal pentru telefonul mobil, gateway de amplificare Bluetooth

3. Echipamente de rețea Iot: gateway Bluetooth, stație de bază de colectare interioară LoRa, gateway de senzor industrial 2.4G, gazdă de control central iot campus

4. Accesorii de inginerie pentru curent slab: divizor de putere radio, cuplaj, alimentator interior, modul de extindere a rețelei cutie de curent slab

Ghid complet de instalare și utilizare

(1) Puncte cheie pentru planificarea preinstalării

1. Planificarea locației: În încăperile deschise, fiecare antenă montată pe tavan are o rază efectivă de acoperire de 8-12 metri. În camerele de hotel cu multe partiții, o antenă este plasată la fiecare 6-8 metri.

2. Evitarea plafonului: Instalați pentru a evita țevile metalice, cablurile electrice puternice și aparatele de comutare în interiorul tavanului pentru a reduce interferența electromagnetică;

3. Cerințe de cablare: Folosiți alimentatoare RF standard de 50Ω, cu lungimea fiecărui alimentator controlată la 15 metri pentru a evita pierderea excesivă a semnalului.

(2) Proces pas cu pas pentru instalarea pe tavan

1. Găurire: Faceți o gaură circulară cu diametrul de 30 mm în placa de gips-carton/tavan din aluminiu prin alimentatorul de radiofrecvență;

2. Cablaj: Conectați un capăt al alimentatorului la interfața SMA din spatele antenei montate pe tavan și strângeți-l pentru a preveni slăbirea;

3. Fixare: Împingeți corpul principal al antenei de sub tavan în orificiu, cu clema din spate deasupra panoului de tavan, blocând și fixând automat;

4. Andocare pe partea din spate: Conectați celălalt capăt al alimentatorului la AP-ul fără fir, la portul RF a amplificatorului de semnal și porniți dispozitivul;

5. Măsurare și acceptare efectivă: Utilizați un tester de semnal pentru a testa puterea semnalului din zona de acoperire. Intervalul de la -40 la -70 DBM este considerat acoperire calificată.

(3) Note post-întreținere

1. Verificați la fiecare șase luni dacă există cleme de antenă slăbite și îmbinări de alimentare oxidate;

2. În subsoluri umede și în bucătărie, îndepărtați și curățați carcasa pentru îndepărtarea prafului în fiecare an pentru a evita acumularea de praf care afectează eficiența radiațiilor;

3. Nu stivuiți foi sau fire metalice deasupra antenei, ceea ce va reduce semnificativ domeniul de acoperire fără fir.

Întrebări frecvente Întrebări frecvente

Î1: Cu ce ​​dispozitive este compatibilă această antenă montată pe tavan?

A1: Antena de comunicație Qianmu montată pe tavan este compatibilă cu marea majoritate a dispozitivelor de interfață RF de 50Ω, cum ar fi aplicații wireless cu bandă duală, amplificatoare de semnal WiFi de mare putere, micro stații de bază interioare 4G etc. Poate fi adaptată direct pentru proiecte comerciale de acoperire wireless în hoteluri și clădiri de birouri.

Î2: Aveți nevoie de instrumente profesionale pentru instalarea antenei de montare pe tavan? Poate o singură persoană să facă treaba?

R2: Nu sunt necesare instrumente complexe. Este nevoie doar de un mic burghiu electric pentru a face găuri, iar structura snap-fit ​​este fixată. O persoană poate finaliza instalarea unei antene montate pe tavan în 5 minute. Produsul vine cu un manual de instalare și chiar și muncitorii din construcții fără experiență anterioară pot înțelege pașii de operare.

Î3: Interfața antenei, LOGO-ul și ambalajul pot fi personalizate?

A3: Complet personalizabil. Ca sursă de fabrică, putem înlocui toate tipurile de interfețe RF SMA/N/BNC după cum este necesar, acceptăm imprimarea serigrafică a LOGO-ului mărcii clientului pe carcasă, ambalaj personalizat de export neutru, ambalare cutie de culoare și cantitatea minimă de comandă pentru comenzile personalizate OEM/ODM poate fi negociată.

Î4: Cum putem confirma distanța reală de acoperire a antenei montate pe tavan? Putem furniza datele măsurate?

A4: Da. Fiecare lot de antene de tavan vine cu un raport de testare a camerei anecoice de radiofrecvență, împreună cu videoclipuri de testare a acoperirii la fața locului și date despre puterea semnalului pentru diferite hoteluri și clădiri de birouri. Toți parametrii sunt reali și verificabili, iar clienții pot trimite mostre înapoi pentru auto-testare și comparare.
