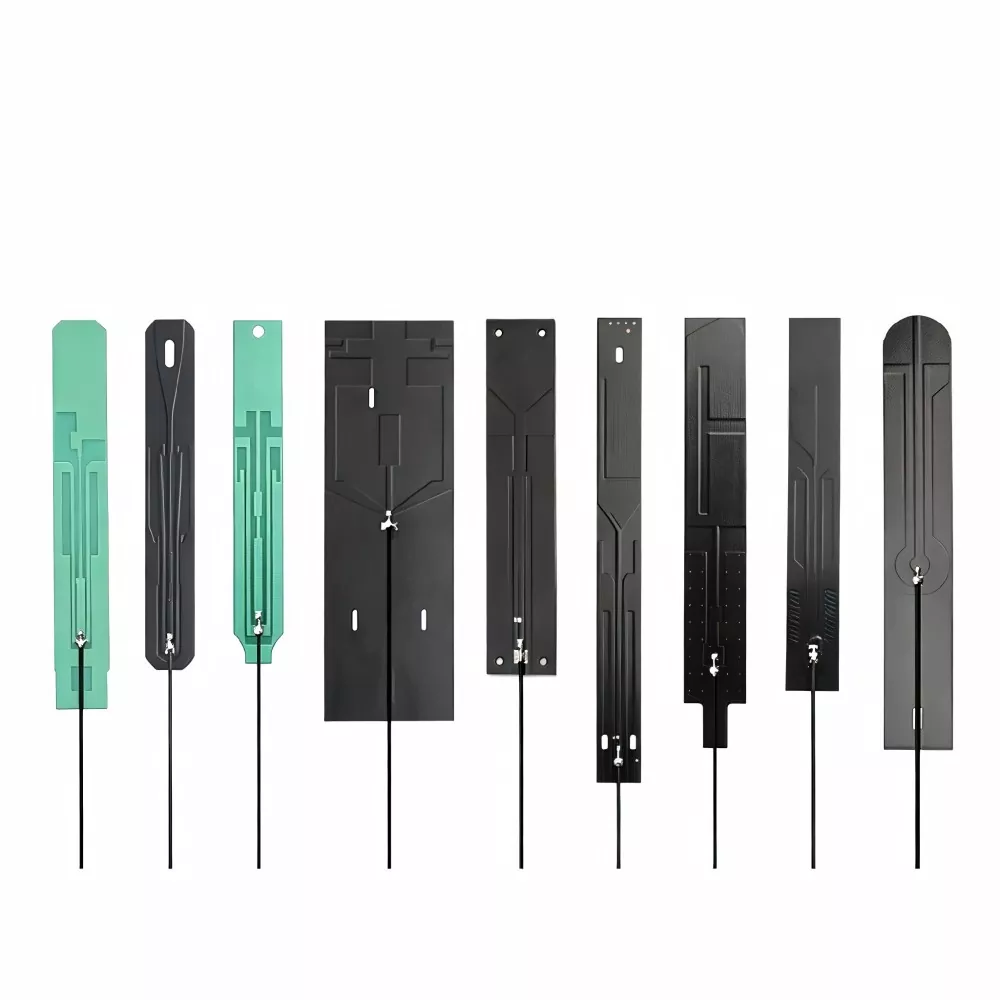

Antenă PCB de înaltă performanță pentru conectivitate wireless de încredere

Antenele PCB integrează elementul radiant într-o placă de circuit imprimat, făcându-le o opțiune potențială pentru produsele electronice cu configurații definite ale plăcii și spațiu limitat pentru componentele antenei separate. Designul poate simplifica integrarea componentelor, cu condiția ca aspectul circuitului și cerințele RF să fie luate în considerare în mod corespunzător.

Qianmuoferă soluții de antenă pentru aplicații wireless încorporate. Selectarea unui design adecvat necesită luarea în considerare a frecvenței de operare, a suprafeței disponibile a plăcii, a planului de masă, a materialelor carcasei și a performanței RF țintă a dispozitivului. Acești factori sunt cel mai bine evaluați în timpul etapei de proiectare a hardware-ului pentru a minimiza modificările de aspect evitabile în timpul dezvoltării.

Considerații de proiectare și integrare

O antenă PCB utilizează un model conductiv încorporat în placa de circuit. Geometria și caracteristicile sale electrice depind de frecvența țintă, dimensiunile disponibile și structura circuitului înconjurător.

Spre deosebire de o antenă montată separat de placa principală, acest design este strâns legat de deciziile de amenajare a PCB-ului. Elementul radiant, punctul de alimentare, planul de masă și componentele din apropiere pot influența performanța finală.

Când evaluați o antenă pentru un nou proiect, luați în considerare următoarele:

• Gama de frecventa:Definiți banda de operare și lățimea de bandă necesare în funcție de aplicația wireless.

• Aspectul plăcii:Rezervați spațiu adecvat pentru elementul de antenă și zona liberă recomandată a acestuia.

• Planul solului:Evaluați structura de sol a plăcii și efectul acesteia asupra impedanței și radiațiilor.

• Poziționarea componentelor:Luați în considerare apropierea bateriilor, afișajelor, conectorilor, cablurilor și pieselor metalice.

• Potrivirea impedanței:Permiteți spațiu pentru potrivirea componentelor și reglajul RF în timpul testării prototipului.

• Compatibilitate cu carcase:Evaluați efectele materialelor de carcasă, pozițiile de montare și structurile interne.

Antena trebuie evaluată în configurația dorită a dispozitivului, deoarece modificările aduse PCB-ului sau carcasei pot afecta comportamentul RF.

Aplicații tipice

Modelele de antene încorporate pot fi potrivite pentru diferite produse fără fir atunci când cerințele de frecvență, aspectul circuitului și condițiile de instalare sunt compatibile.

IoT și dispozitive conectate

Nodurile senzoriale, echipamentele pentru casă inteligentă și alte dispozitive electronice conectate pot folosi antene integrate în placă atunci când PCB oferă spațiu suficient și o referință adecvată la pământ. Banda de comunicație și incinta finală trebuie luate în considerare în timpul selecției.

Produse Wi-Fi și Bluetooth

Perifericele fără fir și echipamentele electronice compacte pot folosi o antenă integrată pentru comunicații pe distanță scurtă. Performanța trebuie verificată în raport cu banda de frecvență necesară și țintele RF ale produsului finit.

Module wireless și plăci de control

Modulele de comunicație și sistemele electronice de control pot găzdui o antenă direct pe placa de circuit. Designul trebuie să se potrivească cu aspectul modulului, cu amplasarea componentelor și cu mediul de operare prevăzut.

Electronică cu spațiu limitat

Pentru dispozitivele compacte, aria disponibilă a antenei trebuie evaluată alături de baterii, afișaje, conectori și alte componente. O carcasă mică nu înseamnă automat că un design integrat va oferi suficientă performanță RF.

Performanță și validare RF

Performanța antenei depinde de interacțiunea dintre geometria radiantă, planul de sol, structura de alimentare, potrivirea impedanței și materialele din jur. Un design testat pe o placă de evaluare se poate comporta diferit după instalare în produsul finit.

Prin urmare, validarea prototipului ar trebui să utilizeze un aspect reprezentativ al PCB-ului și, acolo unde este posibil, carcasa prevăzută. În funcție de aplicație, inginerii pot evalua VSWR, impedanța, câștigul, lățimea de bandă și modelul de radiație în funcție de criterii de acceptare predefinite.

Testarea timpurie RF poate ajuta la identificarea constrângerilor de aspect înainte ca acestea să devină mai costisitoare de corectat în timpul pregătirii producției.

Informații pentru proiecte personalizate

Furnizarea de cerințe tehnice clare ajută la evaluarea fezabilității unui design personalizat și la identificarea devreme a potențialelor probleme de integrare.

Pentru o evaluare inițială, pregătiți următoarele informații, dacă sunt disponibile:

• Banda de frecvență necesară și protocolul wireless

• Dimensiunile PCB și zona antenei disponibilă

• Informații despre planul solului și punctul de alimentare

• Materialul carcasei și pozițiile componentelor din apropiere

• Parametrii RF țintă și cerințele de testare

• Cantitatea de prototip și volumul de producție estimat

Dacă placa de circuit este încă în curs de dezvoltare, trebuie luată în considerare amplasarea antenei înainte de finalizarea aspectului. Acest lucru oferă echipamentelor hardware și RF posibilitatea de a coordona zona antenei, structura solului și componentele din jur.

În cazul în care PCB-ul principal nu poate găzdui structura de antenă necesară, o configurație alternativă poate merita evaluată. Alegerea finală ar trebui să reflecte constrângerile mecanice ale dispozitivului, obiectivele RF și cerințele de producție.
