Cum poate antena NB-IoT potrivită să îmbunătățească conectivitatea și fiabilitatea dispozitivelor industriale IoT

Qianmu, un producător profesionist de antene specializat în soluții de comunicații fără fir, oferăAntenă NB-IoTconceput pentru a susține conectivitate fiabilă pentru dispozitive industriale IoT, sisteme de contorizare inteligente și dulapuri de control în aer liber. Cu o acoperire în bandă completă de la 700 MHz la 960 MHz, un design rezistent la apă cu clasificare IP67 și opțiuni flexibile de montare și conector, această antenă ajută dezvoltatorii de echipamente să facă față provocărilor practice ale comunicației fără fir în medii solicitante.

O antenă NB-IoT este o componentă RF esențială pentru dispozitivele Narrowband Internet of Things care transmit cantități mici de date prin rețelele celulare. Selectarea antenei potrivite implică mai mult decât potrivirea unei benzi de frecvență. De asemenea, inginerii trebuie să ia în considerare poziția de instalare, materialele carcasei, impedanța, câștigul antenei, impermeabilitatea, pierderea cablului și compatibilitatea conectorilor. Acest ghid explică cum funcționează o antenă NB-IoT, unde este utilizată, ce specificații contează și cum să alegeți o soluție pentru implementarea industrială pe termen lung.

Cuprins

1. Ce este o antenă NB-IoT?
2. Cum funcționează o antenă NB-IoT?
3. Care caracteristici contează cel mai mult?
4. Unde sunt folosite antenele NB-IoT?
5. Care sunt principalele specificații tehnice?
6. Cum alegi antena potrivită?
7. Cum poate instalarea să îmbunătățească performanța?
8. Întrebări frecvente
9. Concluzie

1. Ce este o antenă NB-IoT?

O antenă NB-IoT este o componentă de radiofrecvență care permite unui dispozitiv să trimită și să primească semnale fără fir printr-o rețea celulară Narrowband Internet of Things. NB-IoT este proiectat pentru dispozitivele conectate care necesită adesea un consum redus de energie, o acoperire extinsă și o comunicare fiabilă pentru transmisii de date mici.

Dispozitivele tipice includ contoare inteligente de apă, contoare de gaz, terminale de monitorizare a energiei electrice, senzori de mediu, controlere industriale și echipamente de monitorizare la distanță. Aceste aplicații pot funcționa pentru perioade îndelungate fără întreținere frecventă, făcând selecția antenei o parte importantă a designului general al produsului.

Antenele NB-IoT sunt disponibile în mai multe forme:

• Antene încorporate:Integrat în carcasa dispozitivului sau în ansamblul circuitului unde spațiul și aspectul sunt importante.
• Patch antene:Structuri compacte potrivite pentru aplicații wireless încorporate selectate.
• Antene montate pe vehicul:Soluții externe concepute pentru anumite echipamente mobile și condiții de instalare.

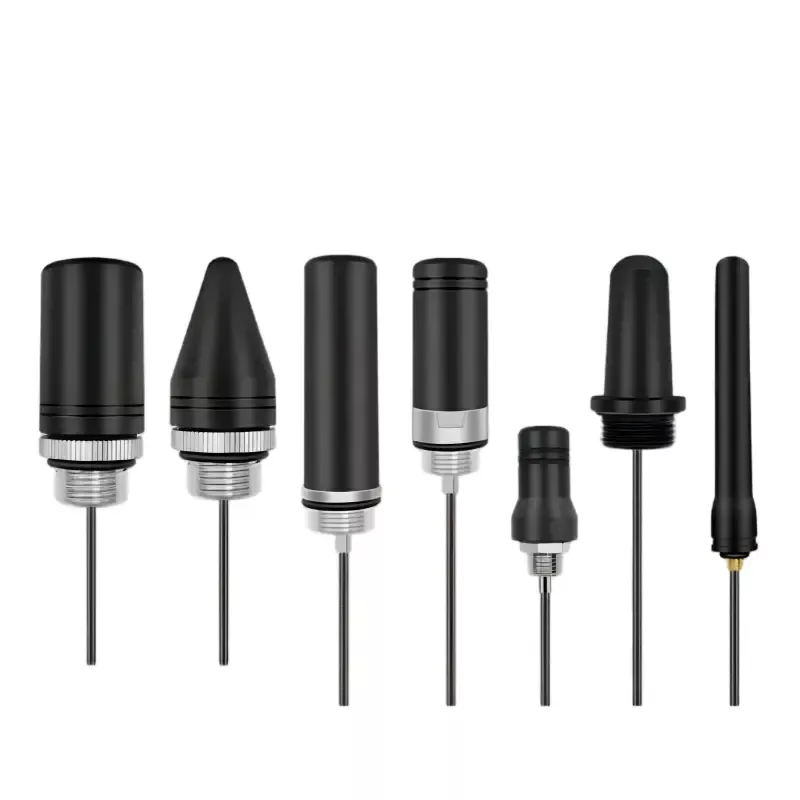

• Antene externe montate cu șuruburi:Antene instalate printr-un panou de incintă, adesea preferate pentru dulapuri metalice și echipamente industriale de exterior.

Pentru echipamentele instalate în interiorul carcasei metalice, o antenă externă poate oferi o cale RF mai practică decât o antenă poziționată în întregime în dulap. Soluția de antenă NB-IoT de la Qianmu este proiectată în jurul instalărilor de dulapuri exterioare și acceptă diferite fire de montare, lungimi de cablu și configurații de conector.

2. Cum funcționează o antenă NB-IoT?

O antenă NB-IoT convertește semnalele electrice de la un modul de comunicație fără fir în unde electromagnetice și primește semnale radio de la rețeaua celulară. Performanța sa depinde de designul electric al antenei, de frecvența de funcționare, de materialele din jur și de modul în care este instalată.

Trei considerații de inginerie sunt deosebit de importante.

Potrivirea frecvenței

O antenă trebuie proiectată pentru benzile de frecvență utilizate de rețeaua NB-IoT țintă. O antenă care este prost potrivită cu banda de funcționare poate reflecta mai multă energie RF către transmițător în loc să o radieze eficient. Prin urmare, acoperirea frecvenței și potrivirea impedanței ar trebui verificate înainte de implementare.

Impedanță și eficiență RF

O impedanță de 50 ohmi este utilizată pe scară largă în sistemele RF. Potrivirea antenei, a cablului coaxial și a modulului de comunicație ajută la reducerea reflexiilor și la menținerea unui transfer eficient de semnal. Raportul de undă staționară de tensiune (VSWR) este un indicator util al potrivirii impedanței, deși nu stabilește în mod independent eficiența totală a antenei sau intervalul de comunicare în lumea reală.

Incintă și efecte asupra mediului

Dulapurile metalice pot obstrucționa sau modifica radiațiile de radiofrecvență, în timp ce cablurile, sursele de alimentare și componentele electronice din apropiere pot influența performanța antenei. Montarea antenei în afara unui dulap poate ajuta la reducerea ecranării legate de carcasă, cu condiția ca antena să fie instalată și împămânțată conform cerințelor sale de proiectare.

3. Ce caracteristici contează cel mai mult într-o antenă industrială NB-IoT?

Echipamentele industriale IoT funcționează adesea în aer liber sau în locații în care accesul pentru întreținere este limitat. Prin urmare, o antenă adecvată ar trebui să combine compatibilitatea electrică cu durabilitatea mecanică și flexibilitatea de instalare.

Acoperire largă de frecvență

O gamă largă de frecvențe acceptate poate simplifica implementarea produsului în rețelele NB-IoT compatibile. Antena externă prezentată de la Qianmu acoperă 700–960 MHz, dar cumpărătorii ar trebui să confirme în continuare benzile de frecvență efective implementate de operatorul lor celular și modulul de comunicație.

Protecție rezistentă la apă și praf IP67

O carcasă cu clasificare IP67 este proiectată să ofere protecție împotriva prafului și să reziste la condițiile de imersie temporară specificate în conformitate cu cerințele de testare aplicabile. Această evaluare este valoroasă pentru dulapurile de monitorizare exterioare expuse la ploaie, praf și vreme în schimbare. Instalarea și etanșarea corectă a panoului rămân esențiale pentru menținerea protecției la nivelul complet al ansamblului echipamentului.

Opțiuni flexibile de montare și conectare

Dulapuri diferite necesită dimensiuni de montare și aranjamente diferite ale cablurilor. Opțiunile filetate M12 și M16 pot ajuta la adaptarea diferitelor modele de panouri, în timp ce conectorii SMA, IPEX, BNC și de tip N oferă compatibilitate potențială cu diferite interfețe RF. Genul exact al conectorului și interfața trebuie confirmate pentru modelul selectat.

Durabilitatea mediului

Materialele carcasei, componentele de etanșare, construcția cablurilor și piesele metalice rezistente la coroziune influențează fiabilitatea pe termen lung. Pentru instalațiile de coastă, echipamentele de transport și sistemele de utilități exterioare, cumpărătorii ar trebui să evalueze împreună limitele de temperatură, expunerea la vibrații, riscurile de coroziune și cerințele de întreținere.

4. Unde sunt folosite antenele NB-IoT?

Antenele NB-IoT acceptă o gamă largă de aplicații de monitorizare la distanță și comunicații cu rată scăzută de date. Modelele externe impermeabile sunt deosebit de utile atunci când dispozitivele sunt instalate în dulapuri metalice sau expuse la condiții exterioare.

Contorizare inteligentă a apei și gazelor

Sistemele de contorizare conectate transmit citirile de consum și informațiile operaționale către platformele de management de la distanță. Amplasarea antenei poate influența fiabilitatea comunicațiilor atunci când contoarele sunt instalate în zone subterane de utilități, incinte exterioare sau locații înconjurate de materiale de construcție.

Electricitate și control industrial

Terminalele de monitorizare a puterii, concentratoarele de contoare de energie electrică și dulapurile de control industriale utilizează conectivitatea fără fir pentru a raporta starea echipamentului și datele de măsurare. O antenă externă poate ajuta la abordarea constrângerilor RF create de carcasele metalice.

Oraș inteligent și monitorizare a mediului

Senzorii de calitate a aerului, stațiile de monitorizare a prafului din drum, echipamentele de monitorizare a vremii și controlerele inteligente ale iluminatului stradal pot necesita conexiuni wireless de încredere în locații distribuite. Hidroizolația și evaluările adecvate ale temperaturii sunt importante atunci când aceste dispozitive funcționează în aer liber.

IoT agricol

Monitorizarea de la distanță a solului, controlul mediului în seră și monitorizarea calității apei din acvacultură pot folosi conectivitatea NB-IoT pentru a transmite măsurători din locații în care rețelele convenționale prin cablu sunt incomode.

Alarme echipamente de la distanță

Instalațiile industriale pot folosi terminale conectate pentru a raporta condiții anormale, defecțiuni ale echipamentelor sau modificări ale stării de funcționare. Performanța antenei trebuie evaluată alături de disponibilitatea rețelei, gestionarea energiei și caracteristicile acceptate de modulul de comunicație.

5. Care sunt principalele specificații tehnice ale unei antene NB-IoT?

Specificațiile tehnice oferă o bază practică pentru compararea modelelor de antene. Următorul tabel rezumă parametrii publicați ai antenei externe NB-IoT prezentate de Qianmu. Specificațiile trebuie reconfirmate în raport cu oferta și fișa de date pentru modelul exact comandat.

Aceste specificații descriu produsul prezentat mai degrabă decât fiecare antenă din categoria NB-IoT. Performanța reală depinde de configurația selectată, mediul de instalare, banda de rețea, rutarea cablurilor și dispozitivul gazdă. Cumpărătorii ar trebui să solicite datele de testare aplicabile atunci când sunt necesare criterii de acceptare specifice.

6. Cum alegi antena NB-IoT potrivită?

Alegerea unei antene începe cu cerințele de comunicare ale dispozitivului finit. Un model care funcționează bine într-un laborator poate oferi rezultate diferite atunci când este instalat lângă panouri metalice, electronice de putere sau alte componente sensibile la RF.

Utilizați următoarea listă de verificare atunci când evaluați furnizorii și configurațiile antenei:

• Confirmați benzile de rețea:Verificați frecvențele acceptate de operatorul implementat și de modulul NB-IoT.
• Evaluați locația de instalare:Determinați dacă antena va fi montată într-o carcasă de plastic, în afara unui dulap metalic sau pe un echipament mobil.
• Selectați filetul de montare corect:Verificați grosimea panoului, diametrul găurii, spațiul liber disponibil și cerințele de etanșare.
• Potriviți conectorul:Confirmați tipul conectorului, sexul, impedanța cablului și interfața de pe modulul de comunicație.
• Alegeți o lungime adecvată a cablului:Evitați lungimea inutilă a cablului, deoarece cablul coaxial introduce pierderi RF care poate reduce semnalul livrat sau primit de la antenă.
• Examinați condițiile de mediu:Luați în considerare ploaia, praful, temperaturile extreme, vibrațiile și expunerea la sare.
• Solicitați informații relevante despre test:Examinați răspunsul în frecvență, VSWR, câștigul și orice rezultate ale testelor de mediu aplicabile modelului propus.
• Testați întregul dispozitiv:Validați conectivitatea și calitatea semnalului folosind carcasa reală, traseul cablului, modulul și locația de instalare prevăzută.

Pentru proiectele OEM, personalizarea poate implica, de asemenea, dimensiunile carcasei, lungimea cablului, configurația conectorului și structura de montare. Discutarea acestor cerințe înainte de unelte sau producție în masă ajută la reducerea schimbărilor de integrare mai târziu în ciclul de dezvoltare.

7. Cum poate instalarea să îmbunătățească performanța antenei NB-IoT?

Chiar și o antenă specificată corect poate avea performanțe slabe dacă este instalată prost. Câteva măsuri practice pot ajuta la menținerea performanței RF și la menținerea protecției mediului.

1. Alegeți o poziție de montare adecvată.Pentru antenele de cabinet externe, utilizați o locație adecvată a panoului, care să evite obstrucția inutilă de la structurile metalice din apropiere.
2. Asigurați corect hardware-ul de montare.Urmați instrucțiunile de instalare și cerințele de strângere ale producătorului pentru a evita deteriorarea filetului sau compromiterea etanșării.
3. Dirijați cablul coaxial cu grijă.Evitați îndoirile ascuțite, pliurile repetate, ciupirea și trecerile inutile ale cablurilor.
4. Separați cablul de sursele de interferență acolo unde este posibil.Țineți cablurile RF departe de componentele electronice de putere zgomotoase și de componentele de comutare atunci când configurația echipamentului o permite.
5. Inspectați componentele de etanșare.Asigurați-vă că garniturile și punctele de intrare ale cablurilor sunt instalate corect, în special în dulapurile exterioare.
6. Testare după asamblarea finală.Evaluați înregistrarea rețelei, indicatorii de semnal și livrarea datelor la nivel de aplicație în condiții de operare reprezentative.

Instalarea ar trebui tratată ca parte a proiectării sistemului de antenă și nu ca o sarcină mecanică finală. Testarea întregului ansamblu este cea mai fiabilă modalitate de a identifica problemele care pot să nu apară atunci când antena este evaluată separat.

8. Întrebări frecvente despre antenele NB-IoT

Î1: Ce interval de frecvență ar trebui să suporte o antenă NB-IoT?

Intervalul necesar depinde de benzile celulare utilizate de rețeaua țintă. Antena externă prezentată a lui Qianmu acoperă 700–960 MHz. Confirmați implementarea rețelei locale și compatibilitatea modulelor înainte de a selecta un model.

Î2: Poate fi instalată o antenă NB-IoT pe un dulap de control metalic?

Da. O antenă externă montată cu șuruburi este adesea potrivită pentru dulapuri metalice, deoarece radiatorul poate fi poziționat în afara carcasei. Proiectul de montare, aranjamentul de împământare sau cuplare și instrucțiunile de instalare trebuie urmate pentru modelul specific.

Î3: Este o antenă NB-IoT cu rating IP67 potrivită pentru utilizare în aer liber?

O clasificare IP67 indică un nivel definit de protecție la pătrunderea prafului și a apei în condiții de testare specificate. Poate fi potrivit pentru multe aplicații în aer liber, dar instalația completă trebuie să mențină și etanșarea adecvată și protecția mediului.

Î4: Lungimea cablului și tipul de conector pot fi personalizate?

Da. Qianmu listează opțiunile de cablu de la 1,5 m până la 10 m și opțiuni de conector, inclusiv SMA, IPEX, BNC și tip N. Disponibilitatea depinde de configurația selectată, deci confirmați detaliile conectorului și cerințele de cablu atunci când solicitați o ofertă.

Î5: Câștigul mai mare al antenei oferă întotdeauna o conectivitate mai bună?

Nu. Câștigul trebuie luat în considerare alături de modelul de radiație, orientarea instalării, condițiile rețelei și sistemul de recepție. O antenă cu câștig mai mare nu garantează automat performanțe mai bune în orice direcție sau locație.

Î6: Cum pot reduce pierderea semnalului în timpul instalării?

Utilizați un cablu coaxial adecvat cu pierderi reduse, selectați o lungime adecvată a cablului, evitați îndoirile ascuțite, asigurați-vă ansamblul conectorului de sunet și poziționați antena departe de obstacole semnificative. Verificați performanța după instalarea antenei în carcasa finală.

Î7: Ce informații ar trebui să furnizez atunci când solicit o antenă NB-IoT personalizată?

Furnizați benzile de frecvență de operare, modelul modulului de comunicație, materialul carcasei, dimensiunile de montare, lungimea cablului, tipul conectorului, condițiile de mediu, cantitatea țintă și orice criteriu de testare RF sau protecție la intrare. Aceste informații ajută furnizorul să evalueze compatibilitatea și să recomande o configurație adecvată.

9. Concluzie: construiți o conexiune IoT mai fiabilă

O antenă NB-IoT bine selectată ajută dispozitivele conectate să mențină o comunicație wireless eficientă în aplicații, de la contorizarea inteligentă și monitorizarea industrială până la sistemele de detectare a mediului și de control exterior. Compatibilitatea cu frecvența, potrivirea impedanței, structura de montare, selecția cablului și protecția mediului contribuie toate la rezultatul final.

Qianmu oferă o soluție externă de antenă NB-IoT cu acoperire de 700–960 MHz, protecție IP67, opțiuni de montare M12 și M16 și opțiuni configurabile de cablu și conector. Pentru producătorii de echipamente, integratorii de sisteme și dezvoltatorii de produse IoT, evaluarea acestor parametri în raport cu condițiile reale de operare este un pas important către o implementare de încredere.

Căutați o antenă potrivită pentru următorul dvs. proiect IoT? Explorați pagina produsului Qianmu NB-IoT Antenna pentru a examina specificațiile și opțiunile de configurare disponibile. Dacă aveți nevoie de ajutor pentru a potrivi benzile de frecvență, conectorii, lungimile cablurilor sau cerințele de montare la echipamentul dvs.contactaţi-nepentru a discuta despre aplicația dvs. și pentru a solicita o soluție de antenă personalizată pentru proiectul dvs.
