Antenă 4G/5G pentru cameră purtată pe corp

Shenzhen Qianmu Communication Technology Co., Ltd. este o fabrică internă de cercetare și dezvoltare și sursă de producție pentru antene 4G/5G pentru camere foto purtate pe corp.

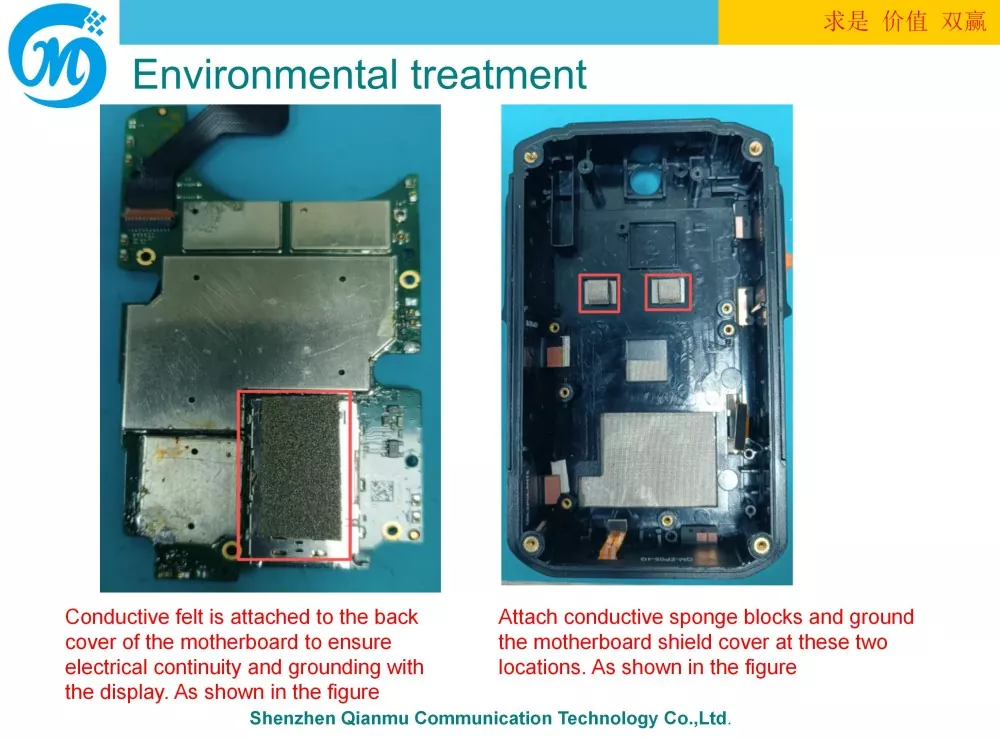

Am dezvoltat o antenă încorporată FPC de bandă largă Sub6G, compatibilă cu 4G LTE și benzile de frecvență 5G Sub6G interne și internaționale. Antena a suferit o optimizare specializată a performanței pentru a aborda provocările legate de spațiul compact al dispozitivului, ecranarea metalică, interferența bateriei, pierderea semnalului din cauza uzurii corpului uman și condițiile dure de funcționare pe câmp.

Antena folosește un substrat flexibil PI fiabil și este montată cu adeziv industrial, ceea ce o face potrivită pentru structuri compacte de dispozitive. Toate produsele sunt supuse testării complete de simulare OTA în camere anecoice pentru a reproduce mediile operaționale din lumea reală. Înregistrările testelor VNA și OTA sunt arhivate pe lot de producție, iar rapoartele de inspecție pot fi furnizate la cerere.

Definiție tehnică profesională

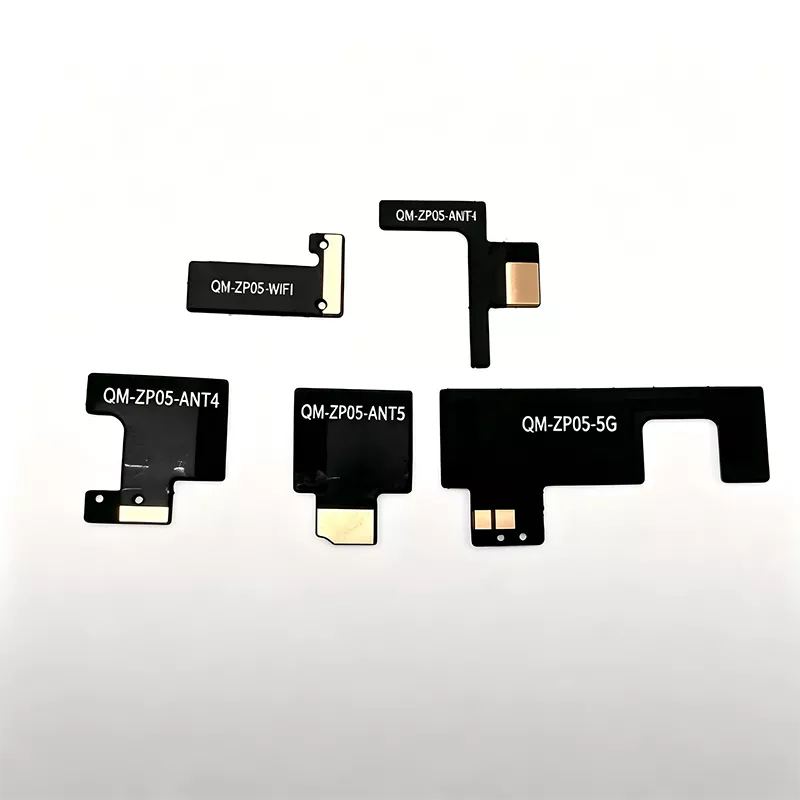

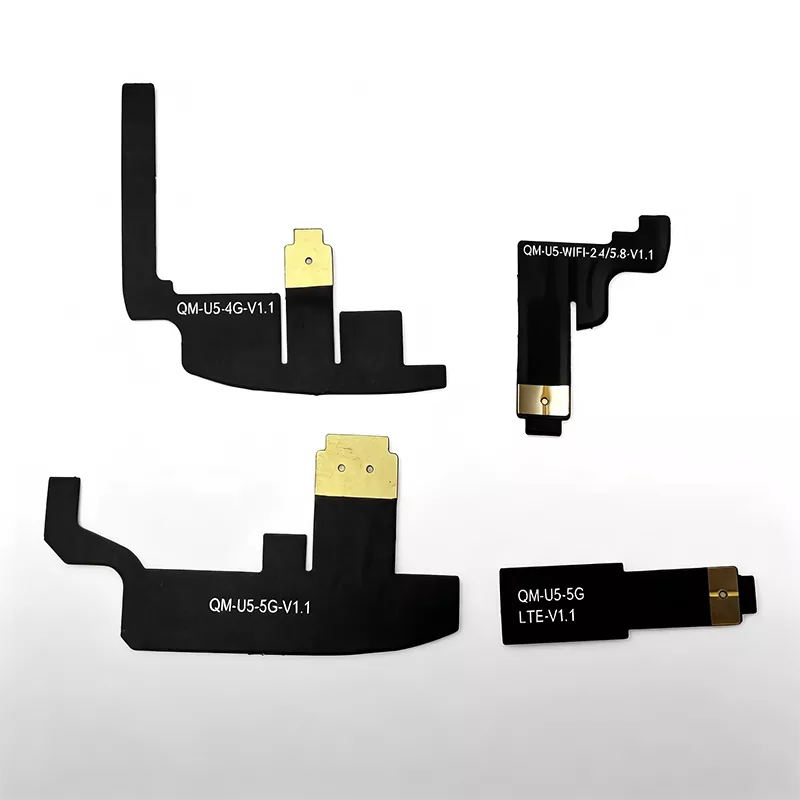

Antena noastră 4G/5G pentru cameră purtată pe corp este o antenă sub6G flexibilă PIFA FPC în bandă largă. Suportă benzile LTE B1/B3/B5/B8/B20/B38/B40 și benzile mainstream 5G Sub6G N41/N78/N79. Antena folosește un substrat de film PI rezistent la vibrații, rezistent la stropii de sare, foarte îndoit, combinat cu adeziv dublu față de calitate industrială și linie de alimentare RF U.FL/IPEX, ceea ce o face ideală pentru instalarea internă în camerele purtate pe corp.

Spre deosebire de antenele convenționale IoT FPC, faza de proiectare încorporează simularea 3D a sistemului complet, inclusiv carcasa metalică, bateria cu litiu, suportul camerei, capacul scutului plăcii de bază și modelul fantomă al corpului uman în mediul de simulare.

Pre-potrivit cu impedanță de 50Ω din fabrică și supus simultan testării de fiabilitate a căderii, ciclului de temperatură, pulverizare de sare și umiditate. Acest lucru reduce volumul de muncă de integrare a sistemului clientului și scurtează ciclul de dezvoltare pentru proiectele hardware de poliție.

Principiul de funcționare complet al antenei

Întreaga antenă constă dintr-un conductor radiant FPC, un strat de suport adeziv industrial, un alimentator coaxial U.FL și o rețea de potrivire RF a plăcii de bază, permițând conversia bidirecțională a undelor electromagnetice de înaltă frecvență pentru a obține transmisia și recepția semnalului celular 4G/5G.

În timpul transmisiei, modulul de comunicare al reportofonului convertește fluxurile video, alertele SOS și datele de locație în semnale electrice de înaltă frecvență, care sunt transmise prin cablu coaxial către structura rezonantă FPC. Aceste semnale sunt apoi convertite în unde electromagnetice 4G/5G pentru radiații externe, trimițând informații despre dovezi către stația de bază.

În timpul recepției, antena captează unde electromagnetice de la stația de bază și le convertește în semnale electrice, care sunt apoi transmise înapoi la modul pentru a finaliza comanda de programare și recepția parametrilor de la distanță.

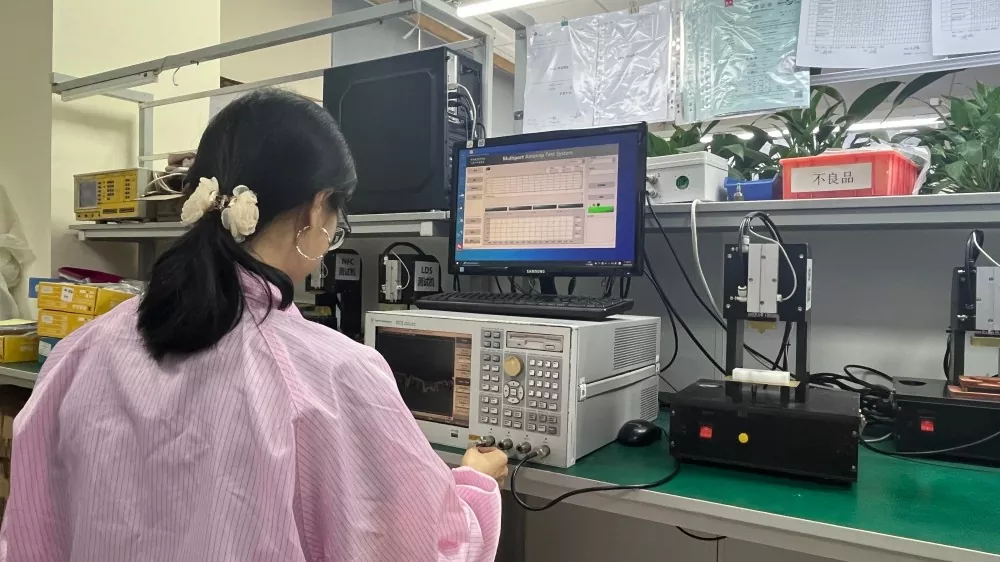

Pentru a compensa pierderea RF cauzată de purtarea pe spatele uman, performanța este îmbunătățită prin simulare într-o cameră anecoică folosind un model fantomă de corp uman, rezultând o îmbunătățire cu 22,8 dB a sensibilității de recepție TIS în comparație cu antenele FPC convenționale. În condiții de uzură simulate, eficiența unei antene standard pentru LTE B8 este de numai 40,46%, în timp ce antena lui Qianmu atinge ≥52% pentru LTE de joasă frecvență și ≥47% pentru 5G N78. Fiecare lot este supus eșantionării și retestării cu VNA, cu curbe de testare și înregistrări de producție arhivate pentru verificarea clientului.

Dispozitive și accesorii compatibile

Compatibil cu dispozitivele finale

1. Cameră de înaltă definiție pentru poliția rutieră și securitate publică 4G/5G

2. Cameră corporală pentru managementul urban, administrarea drumurilor și colectarea probelor audiovizuale ale pompierilor

3. Înregistrare de aplicare a legii, rezistentă la explozie, în siguranță intrinsecă pentru industriile chimice și miniere

4. Terminal de înregistrare a unui singur soldat pentru inspecție de putere

5. Export de peste mări 4G/5G un singur soldat de aplicare a legii

Modul de comunicare compatibil

- Modul de comunicare 4G LTE Cat.1 / Cat.4 Modul de comunicare internă/importat 5G Sub-6GHz Modul de comunicare integrat multimod 4G+5G+WiFi

Materiale furnizate din fabrică pentru producție

U. Cabluri coaxiale FL/IPEX de diferite lungimi, plăci de oțel de armare și suport adeziv industrial rezistent la temperatură ridicată. Lungimea cablului și specificațiile conectorului personalizabile pe baza designului plăcii de bază pentru a minimiza procesarea secundară pentru clienți.

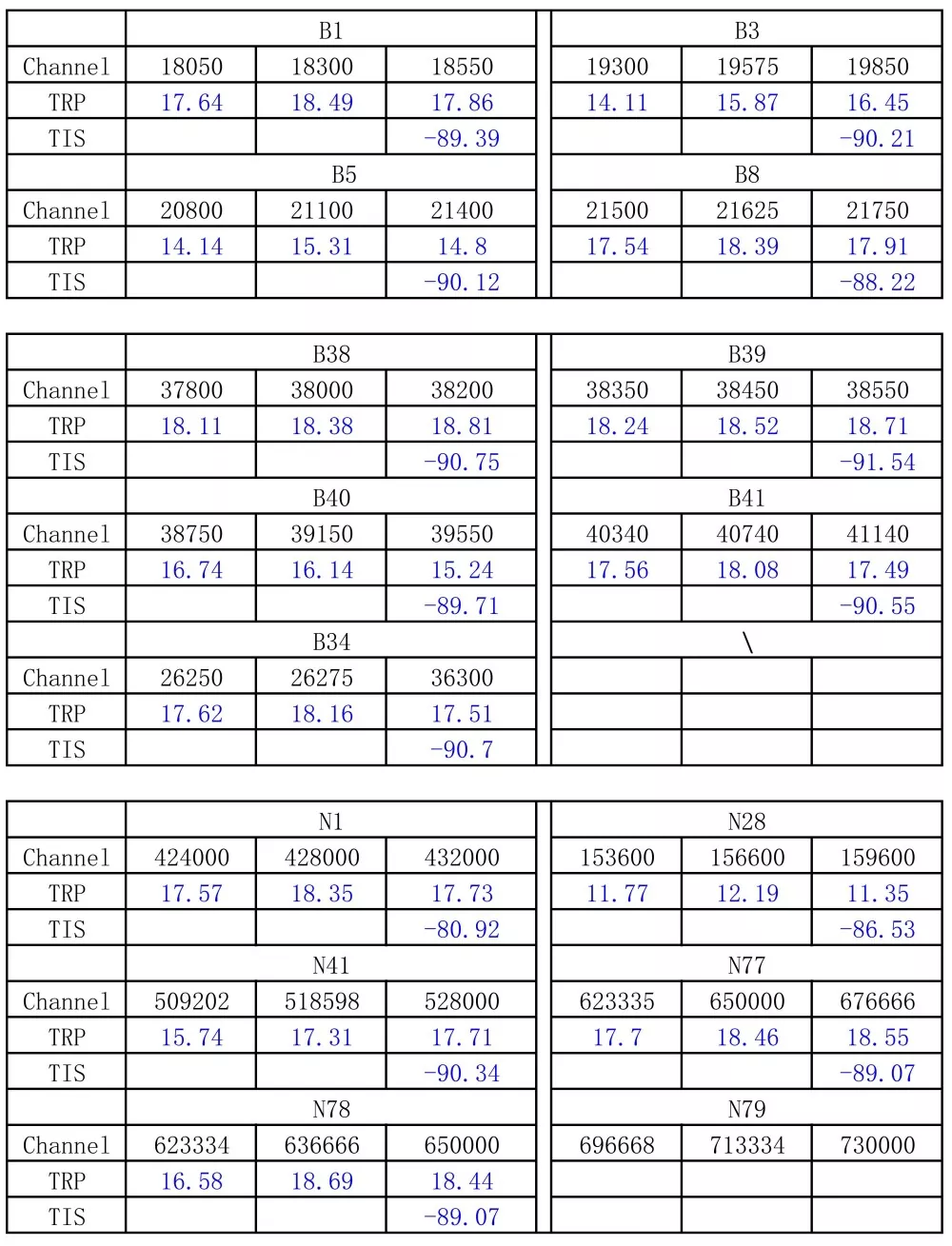

Specificatii tehnice

Ghid de achiziție și selecție a antenei

1. Concentrați-vă pe datele de măsurare din lumea reală de la dispozitive complete purtate pe corp, mai degrabă decât să vă bazați doar pe parametrii spațiului liber. Fișele tehnice tipice ale producătorului oferă măsurători efectuate pe plăci goale; performanța se degradează semnificativ odată ce sunt instalate în carcasele dispozitivului și sunt uzate. Când cumpărați, solicitați întotdeauna rapoarte de testare VNA/OTA pentru sistem complet și nu vă bazați doar pe specificațiile teoretice.

2. Prioritizează selectarea unei fabrici sursă cu experiență în producerea în masă a echipamentelor de aplicare a legii cu un singur soldat. Provocările dispozitivelor cu un singur soldat constă în tratarea interferențelor de la carcasele metalice și bateriile, uzura corpului uman și mediile dure. Fabricile cu experiență anterioară în proiect pot oferi recomandări structurale și PCB timpurii, reducând nevoia de modificări și reprelucrare a matriței.

3. Faceți diferența între benzile de frecvență naționale și internaționale și definiți clar standardele de testare a fiabilității. Pentru proiectele interne, confirmați LTE B1/B3/B5/B8/B20 și 5G N41/N78/N79; pentru proiectele de export, confirmați benzile de frecvență de peste mări corespunzătoare. Necesită finalizarea testelor de picătură, pulverizare cu sare și prelevare de probe la temperatură înaltă/joasă. Antenele de calitate pentru consumatori nu pot îndeplini cerințele pentru operațiunile de poliție pe teren.

4. Valorificați serviciile tehnice RF și evitați simpla comparație a prețurilor. Dezvoltarea proiectelor se confruntă adesea cu interferențe, abateri de frecvență și performanțe degradate la purtare. Intermediarilor le lipsesc capacitățile tehnice RF; acordați prioritate producătorilor care pot oferi recomandări de aspect și pot ajuta la depanarea defecțiunilor complete ale sistemului.

De ce să alegeți Shenzhen Qianmu Communications

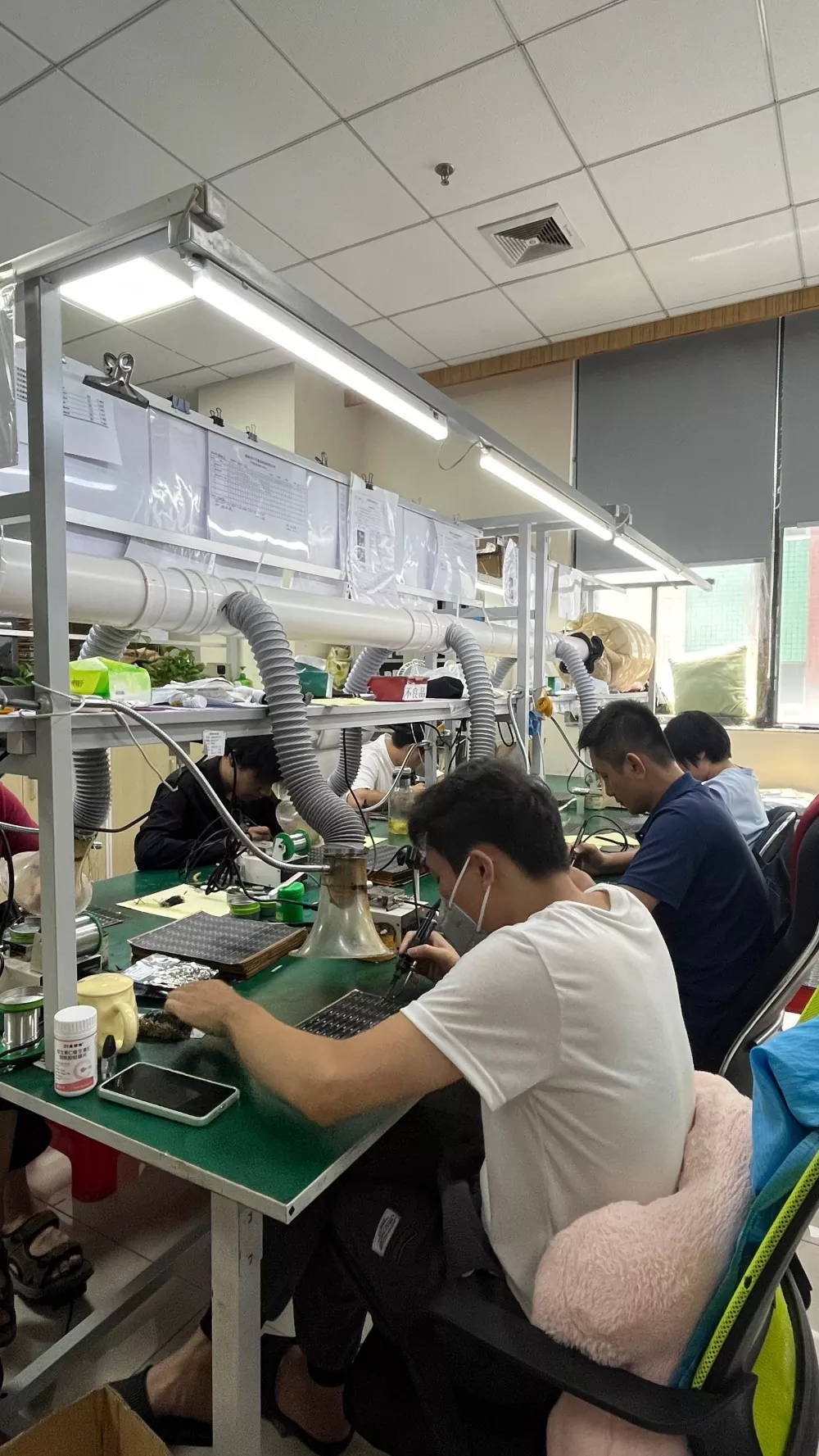

1. Furnizare directă de la fabrica sursă fără markup intermediar. Linia de producție internă se ocupă de tăierea FPC, armarea, suportul adeziv și inspecția electrică completă. Prețuri competitive pentru comenzi în vrac, aprovizionare cadru pe termen lung susținută, potrivită pentru proiectele de licitație pentru achiziții de poliție.

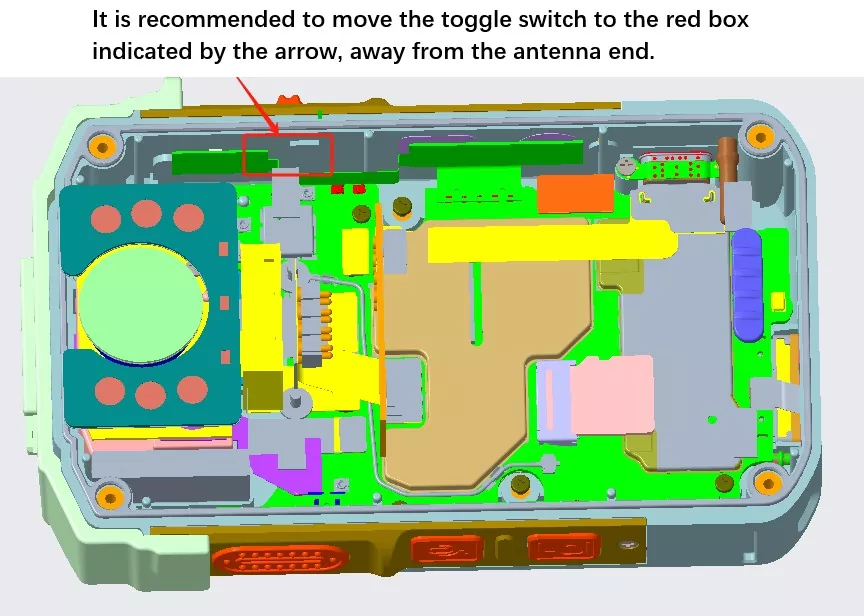

2. Specializați în echipament individual de soldat, am fost profund implicați în cercetare și dezvoltare în stadiu incipient și avem o experiență vastă în producția de masă și implementarea diferitelor camere de luat vederi și terminale cu un singur soldat. Pentru proiecte noi, putem primi modele 3D, putem oferi soluții de aranjare a antenei și constrângeri de spațiu liber, putem evita defectele de proiectare și reducem costurile de modificare a matriței.

3. Personalizarea flexibilă OEM/ODM acceptă tăierea neregulată FPC, lungimea alimentatorului, specificațiile conectorului și reglarea fină a benzii de frecvență; livrare standard de mostre în 35 de zile lucrătoare.

4. Capacități complete de suport pentru comerțul exterior [substituent imagine: colecție de documente de certificare (CE, FCC, RoHS, ISO)] Compania deține drepturi independente de import și export și deține seturi complete de calificări. Putem furniza specificații tehnice și rapoarte de testare în limba engleză, putem sprijini termenii comerciali FOB Shenzhen și putem conecta cu furnizori și cumpărători de soluții de securitate din străinătate.

5. Asistență tehnică post-vânzare end-to-end: În cazul anomaliilor semnalului 4G/5G în întregul dispozitiv, inginerii RF vor ajuta la identificarea cauzei principale (antenă, structură sau modul) fără a atribui în grabă problema problemelor antenei. Colaborarea tehnică continuă este asigurată pe parcursul etapelor de testare a probelor, producție pilot și producție în masă.

FAQ

Î1: Antena 4G/5G a camerei purtate pe corp poate fi partajată cu modulul Wi-Fi?

R: Această antenă este proiectată pentru benzile celulare 4G LTE/5G Sub6G. Dacă este necesară funcționalitatea Wi-Fi, se recomandă să configurați o antenă Wi-Fi separată, deoarece partajarea aceleiași antene poate cauza interferențe și poate degrada performanța comunicației celulare.

Î2: Camera purtată pe corp are o cavitate internă neregulată; antena suportă tăierea personalizată pentru a se potrivi astfel de forme?

R: Acceptă tăierea personalizată. Clientul furnizează desene 3D ale carcasei, iar noi evaluăm spațiul disponibil pentru a propune un design de formă, prototipare completă și efectuarea de teste în lumea reală pentru potrivirea completă a dispozitivului.

Î3: Există și alte modalități de a asigura o antenă FPC în afară de utilizarea suportului adeziv?

R: Pentru producția în masă a camerelor purtate pe corp cu carcase compacte, lipirea industrială cu adeziv este metoda principală. Conectorii ZIF ocupă spațiu semnificativ și sunt rar utilizați; strângerea cu șuruburi peste zona conductorului antenei este strict interzisă, deoarece poate deteriora antena și poate duce la defecțiune la impact.

Î4: Semnalul slab 4G/5G pe o cameră purtată de corp este întotdeauna din cauza unor probleme de calitate a antenei?

R: Nu neapărat. Cele mai multe probleme de semnal provin din spațiul liber insuficient, antenele fiind aproape de surse de interferență metalice, conectori slăbiți sau lipsa simulării corpului uman. Inginerii pot reproduce condițiile de funcționare pentru a identifica cu exactitate cauza principală a problemei.

Î5: Este acceptat auditul din fabrică? Documentele de calificare pot fi furnizate terților?

R: Auditurile din fabrică la fața locului sunt acceptate la numire. Sunt disponibile versiuni electronice ale rapoartelor de testare ISO, RoHS, CE, FCC și lot; pentru licitația de achiziții ale poliției, se pot furniza copii ștampilate pe hârtie.
