Cum îmbunătățește o antenă de rețea celulară conectivitatea wireless?

Cuprins

1. Schița articolului
2. Ce este o antenă de rețea celulară?
3. Cum funcționează o antenă de rețea celulară?
4. Ce factori afectează performanța antenei celulare?
5. Ce tip de antenă celulară ar trebui să alegeți?
6. Cum puteți alege antena de rețea celulară potrivită?
7. Cum ar trebui să fie instalată o antenă celulară?
8. Unde sunt folosite antenele de rețea celulară?
9. Cum sprijină comunicarea Qianmu proiectele de antenă celulară?
10. Ce greșeli frecvente ar trebui evitate?
11. Cum puteți menține performanța stabilă a antenei celulare?
12. Întrebări frecvente
13. Concluzie

Schița articolului

• Înțelegeți rolul unei antene în comunicarea celulară.
• Aflați cum frecvența, câștigul, impedanța, eficiența radiațiilor și instalarea influențează performanța.
• Comparați configurațiile comune ale antenei externe și încorporate.
• Identificați cei mai importanți factori atunci când alegeți o antenă pentru un produs nou.
• Îmbunătățiți practicile de instalare și integrare.
• Înțelegeți aplicațiile industriale, pentru vehicule, IoT și de rețea obișnuite.
• Aflați cum dezvoltarea antenei personalizate poate răspunde cerințelor dificile ale produsului.
• Utilizați metode practice de depanare și întreținere pentru a îmbunătăți fiabilitatea comunicării.

Ce este o antenă de rețea celulară?

O antenă de rețea celulară este o componentă de frecvență radio concepută pentru a transmite și recepționa electromagnetice semnale prin intermediul rețelelor de comunicații celulare. Funcționează împreună cu un modem celular, modul de comunicare, cablu coaxial, conector și sistemul electronic care procesează date fără fir.

În funcție de aplicație, o antenă celulară poate accepta 2G, 3G, 4G LTE, 5G sau mai multe generații de comunicare celulară în același timp. Echipamentele moderne necesită adesea operare cu mai multe benzi, deoarece produsele pot fi vândute în diferite țări sau implementate în rețele care utilizează diferite game de frecvență.

Antena nu este doar un accesoriu atașat la exteriorul unui dispozitiv. Structura sa fizică, dimensiunile, locația, referința la pământ, traseul cablurilor, conectorul și materialele din jur pot influența comportamentul RF. O antenă teoretic cu câștig mare poate funcționa slab dacă este instalată incorect sau plasată prea aproape de materiale conductoare.

Cum funcționează o antenă de rețea celulară?

Un sistem de comunicații celulare transformă informațiile digitale în energie cu frecvență radio. Modulul celular generează un semnal RF și îl trimite prin calea antenei. Antena convertește energia electrică RF în unde electromagnetice care se propagă prin mediul înconjurător.

În timpul recepției, procesul funcționează în direcția opusă. Energia electromagnetică care vine de la o celulă stația de bază induce un semnal electric RF la antenă. Semnalul călătorește prin calea RF către modul de comunicare, unde este procesat și convertit în date utilizabile.

Câteva caracteristici tehnice determină cât de eficient are loc acest proces:

• Gama de frecventa:Stabilește pe ce benzi celulare poate funcționa eficient antena.
• Câştig:Descrie modul în care antena concentrează sau distribuie energia radiată în anumite direcții.
• Impedanta:Potrivirea corectă ajută la reducerea puterii RF reflectată către transmițător.
• VSWR:Oferă o indicație a potrivirii impedanței în intervalul de frecvență de operare.
• Eficiența radiațiilor:Indică cât de eficient este transformată puterea RF furnizată în radiație.
• Polarizare:Influențează modul în care antena interacționează cu polarizarea semnalului primit.
• Structura mecanica:Determină modul în care antena poate fi integrată în echipamentul final.

Acest lucru explică de ce selectarea unei antene numai dintr-un nume de produs sau o specificație a câștigului nominal poate duce la rezultate dezamăgitoare. Performanța RF trebuie evaluată ca parte a întregului dispozitiv.

Ce factori afectează performanța antenei celulare?

Când un dispozitiv celular suferă de conexiuni instabile, transmisie lentă a datelor, căderi frecvente de rețea sau acoperire slabă, sistemul de antenă trebuie luat în considerare alături de condițiile modemului și rețelei. Mai multe factorii practici pot reduce performanța.

De ce este importantă plasarea antenei?

Amplasarea antenei este unul dintre cele mai neglijate aspecte ale designului produselor wireless. O antenă instalată în continuare la o baterie, un cadru metalic, o placă de circuite, un pachet de cabluri sau o altă componentă conducătoare se poate comporta diferit de la aceeași antenă testată în spațiu liber.

Pentru antenele externe, un spațiu liber adecvat și o locație adecvată de montare pot ajuta la asigurarea unei mai previzibile mediul de radiații. Pentru antenele încorporate, inginerii trebuie să ia în considerare suprafața disponibilă la sol, plastic carcasă, aspectul PCB, componentele interne și distanța dintre antenă și alte circuite sensibile la RF.

Ce tip de antenă celulară ar trebui să alegeți?

Nu există o antenă celulară universală potrivită pentru fiecare dispozitiv. Configurația adecvată depinde de structura echipamentului, spațiul de instalare disponibil, benzile de frecvență necesare, condițiile de mediu și performanța RF dorită.

Antene celulare externe

Antenele externe sunt utile atunci când carcasa echipamentului creează o obstrucție RF semnificativă sau când produsul necesită o poziție de instalare flexibilă. Configurațiile comune includ antene cu tijă, antene din cauciuc, antene cu bază magnetică și alte structuri montate în exterior.

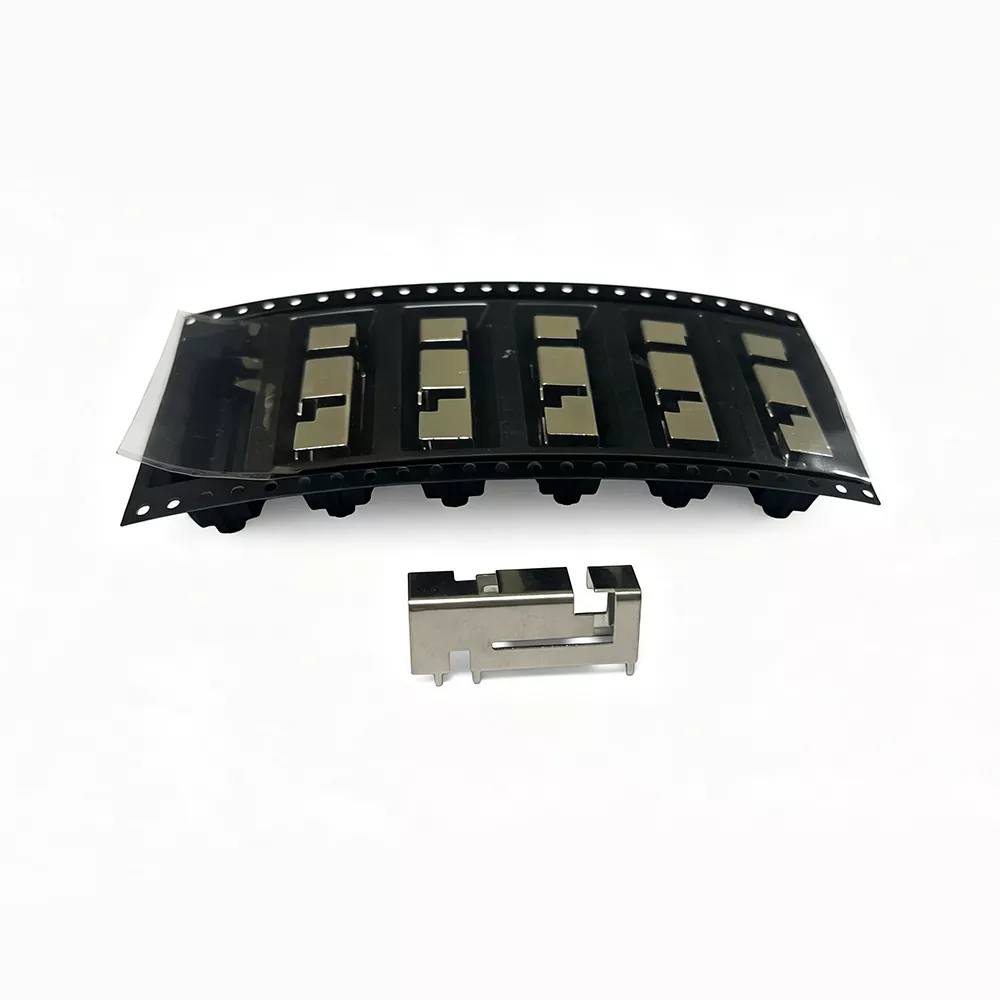

Antene celulare încorporate

Antenele încorporate sunt concepute pentru produse cu aspect curat, structură compactă sau interior protejat instalarea este importantă. Ele pot fi integrate în echipamente electronice, terminale IoT, comunicații dispozitive și alte produse compacte.

Antene cu bază magnetică

Montarea magnetică asigură o instalare convenabilă pe suprafețe metalice adecvate și poate simplifica instalarea atunci când antena trebuie repoziționată în timpul instalării sau testării. Lungimea cablului și selectarea conectorului ar trebui fi luate în considerare în același timp.

Soluții personalizate de antenă

Modelele personalizate devin deosebit de valoroase atunci când o antenă standard nu poate satisface cerințele mecanice sau cerințele electrice ale produsului final. Dimensiuni, lungime cablu, conector, acoperire in frecventa, montaj structura și caracteristicile RF pot fi ajustate pentru a se potrivi aplicației.

Cum puteți alege antena de rețea celulară potrivită?

Alegerea unei antene ar trebui să înceapă cu cerințele reale ale produsului, mai degrabă decât cu un catalog de antene generice. Un proces sistematic de selecție poate reduce reproiectările, întârzierile de testare și problemele neașteptate de comunicare.

1. Definiți standardele celulare.Stabiliți dacă produsul necesită 2G, 3G, 4G LTE, 5G sau o combinație de tehnologii.
2. Identificați benzile de frecvență necesare.Diferite piețe și operatori de rețea pot folosi benzi diferite, astfel încât frecvențele de operare țintă ar trebui să fie fi confirmat înainte de a selecta antena.
3. Verificați spațiul de instalare disponibil.Măsurați carcasa, zona de montare, spațiul liber și spațiul interior înainte de a alege structura antenei.
4. Determinați cerințele pentru conector și cablu.Tipul conectorului și lungimea cablului trebuie să se potrivească cu modulul de comunicație și cu ansamblul mecanic.
5. Luați în considerare mediul de operare.Echipamentele de exterior, vehiculele, dulapurile industriale și produsele portabile pot avea cerințe foarte diferite.
6. Examinați performanța RF.Răspunsul în frecvență, câștigul, VSWR, impedanța, eficiența și caracteristicile radiației trebuie evaluate.
7. Validați antena din interiorul produsului finit.Performanța finală ar trebui verificată după integrare, deoarece carcasa și componentele din jur pot schimba comportamentul RF.

Cum ar trebui să fie instalată o antenă celulară?

Chiar și o antenă de rețea celulară bine proiectată poate avea performanțe slabe atunci când instalarea este executată prost. Prin urmare, instalarea ar trebui tratată ca parte a procesului de proiectare RF și nu ca o sarcină finală de asamblare.

Țineți antena departe de sursele majore de obstacol

Acolo unde este posibil, evitați plasarea antenei direct lângă componente metalice mari sau electronice dens ambalate ansambluri. Metalul poate afecta distribuția curentului și poate modifica caracteristicile de radiație dorite ale antenei.

Dirijarea cablului de control

Cablul coaxial trebuie dirijat cu grijă și protejat de solicitări mecanice inutile. În exces rutare complicată, îndoiri ascuțite, conectori slabi sau selecția necorespunzătoare a cablurilor pot introduce RF suplimentar probleme de pierdere și fiabilitate.

Luați în considerare incinta finală

Testarea unei antene în afara produsului finit este utilă pentru evaluarea inițială, dar nu înlocuiește validare în interiorul incintei propriu-zise. Grosimea plasticului, componentele metalice, dimensiunile PCB, poziția bateriei, și hardware-ul de montare pot influența rezultatul final.

Validați înainte de producția în masă

Testarea prototipului permite inginerilor să identifice problemele RF înainte de începerea producției la scară largă. Aceasta este deosebit de important pentru produsele care operează în mai multe benzi celulare sau care trebuie să mențină conectivitatea în medii în schimbare.

Unde sunt folosite antenele de rețea celulară?

Comunicarea celulară oferă un mod practic pentru ca echipamentele să transmită date fără a depinde de un fix rețea cu fir. Ca rezultat, antenele de rețea celulară sunt utilizate în multe industrii.

Același principiu se aplică infrastructurii inteligente, echipamentelor de exterior, terminalelor de comunicații, energiei dispozitive de management și alte sisteme conectate în care accesul wireless de încredere este esențial.

Cum sprijină comunicarea Qianmu proiectele de antenă celulară?

Comunicarea Qianmuse concentrează pe dezvoltarea și producția de antene de comunicații fără fir, oferind soluții pentru celulare, IoT, poziționare, router și alte aplicații wireless. Antena sa celulară portofoliul acoperă diferite structuri și metode de instalare pentru a găzdui diverse modele de echipamente.

Pentru clienții care dezvoltă echipamente conectate, cel mai important avantaj de a lucra cu o antenă cu experiență furnizorul este capacitatea de a lua în considerare cerințele RF împreună cu integrarea mecanică. Un produs poate necesita a interval de frecvență specific, dimensiuni compacte, un anumit conector, o lungime definită a cablului sau un dispozitiv specializat structura de montaj. Aceste cerințe trebuie să funcționeze împreună, mai degrabă decât să fie evaluate independent.

Opțiuni de personalizare

De la prototip la producție

Un proces practic de dezvoltare a antenei poate include analiza aplicației, evaluarea frecvenței, structurală proiectare, optimizare RF, producție de prototipuri, testare de performanță și producție în masă. Această abordare ajută identificați potențialele probleme de integrare înainte ca volumele de producție să crească.

Comunicarea Qianmu acceptă produse standard, precum și cerințe personalizate și orientate către OEM. Depinde pe proiect, clienții pot specifica parametri precum frecvența, dimensiunea, conectorul, cablul, metoda de montare, și alte cerințe legate de aplicație.

Gama de produse a companiei include configurații de antene externe, soluții de antene interne, bază magnetică design, produse încorporate și antene celulare destinate diferitelor aplicații de comunicații.

Ce greșeli frecvente ar trebui evitate?

Multe probleme de conectivitate wireless sunt cauzate nu de o antenă defectă, ci de selectarea sau integrarea antenă fără a lua în considerare sistemul RF complet.

1. Alegerea numai prin câștig:Câștigul este doar un parametru. Acoperire în frecvență, eficiență, radiație modelul, potrivirea, dimensiunea și condițiile de instalare contează și ele.
2. Ignorarea incintei:Antena trebuie evaluată în mediul real al produsului.
3. Folosind un interval de frecvență greșit:O antenă care nu acoperă corespunzător benzile necesare nu poate oferi performanțe fiabile pur și simplu pentru că modemul acceptă acele benzi.
4. Trecând cu vederea pierderea cablului:Cablurile RF lungi sau neadecvate pot reduce semnalul disponibil pentru sistem de antenă.
5. Omiterea testării prototipului:Modificările mici de design pot produce diferențe semnificative de RF, în special în produsele compacte.
6. Nedefinirea cerințelor regionale:Produsele destinate piețelor internaționale pot avea nevoie diferite combinații de benzi celulare.

Cum puteți menține performanța stabilă a antenei celulare?

Pentru echipamentele desfășurate pe perioade lungi, fiabilitatea antenei depinde atât de caracteristicile RF, cât și de mecanică integritate. Inspecția periodică poate ajuta la identificarea problemelor înainte ca acestea să devină erori de comunicare.

• Inspectați antenele externe pentru deteriorări fizice.
• Verificați feroneria de montare pentru slăbire sau mișcare.
• Inspectați conectorii pentru coroziune, contaminare sau deteriorare mecanică.
• Verificați cablurile expuse pentru abraziune, strivire sau îndoire excesivă.
• Examinați performanța comunicării după modificări majore ale echipamentelor.
• Investigați căderile repetate ale rețelei, mai degrabă decât să presupuneți că rețeaua celulară este întotdeauna responsabilă.
• Utilizați o protecție adecvată a mediului pentru instalațiile exterioare și industriale.

Când un produs întâmpină o problemă persistentă de conectivitate, depanarea ar trebui să ia în considerare semnalul complet cale: disponibilitatea rețelei, configurația modemului, cablu RF, conector, antenă, carcasă, sursă de alimentare și mediu de instalare.

Întrebări frecvente

Pentru ce este folosită o antenă de rețea celulară?

O antenă de rețea celulară permite echipamentelor compatibile celulare să transmită și să primească semnale wireless rețelele celulare. Aplicațiile tipice includ routere 4G LTE și 5G, terminale IoT, echipamente industriale, dispozitive de monitorizare la distanță, sisteme pentru vehicule și gateway-uri de comunicație.

O antenă poate suporta mai multe benzi celulare?

Da. Antenele cu mai multe benzi pot fi proiectate pentru a funcționa pe mai multe game de frecvență. Benzile exacte suportate depinde de proiectarea antenei și de cerințele aplicației țintă.

Cum aleg o antenă pentru un dispozitiv 4G sau 5G?

Începeți prin a identifica benzile de frecvență necesare, apoi luați în considerare tipul antenei, poziția de instalare, dimensiunile, câștig, VSWR, impedanță, conector, lungimea cablului, condițiile de mediu și carcasa dispozitivului. Testarea finală ar trebui efectuată după integrare.

O antenă cu câștig mai mare oferă întotdeauna performanțe mai bune?

Nu. Câștig mai mare nu înseamnă automat o performanță mai bună în fiecare aplicație. Modelul de radiații, compatibilitatea cu frecvența, poziția de instalare, eficiența, potrivirea și mediul înconjurător pot fi la fel de important.

Se poate personaliza o antenă celulară?

Da. În funcție de cerințele furnizorului și ale proiectului, personalizarea poate include gama de frecvență, antenă dimensiuni, conector, lungime cablu, metodă de montare, structură și caracteristici RF.

De ce dispozitivul meu celular are semnal slab chiar și cu un modem bun?

Modemul este doar o parte a sistemului wireless. Plasarea antenei, potrivirea RF, pierderea cablului, carcasă materialele, calitatea conectorului, interferența din jur și condițiile rețelei pot afecta semnalul final performanta.

Comunicarea Qianmu poate oferi mostre înainte de producția în masă?

Comunicarea Qianmu sprijină dezvoltarea prototipurilor și verificarea tehnică înaintea programelor de producție mai mari. Acest lucru poate ajuta clienții să evalueze antena din echipamentul prevăzut înainte de a se angaja la producția de masă.

Ce industrii folosesc de obicei antene celulare?

Antenele celulare sunt utilizate pe scară largă în IoT industrial, transportul inteligent, managementul flotei, monitorizarea de la distanță, rețele fără fir, comunicații cu vehicule, contorizare inteligentă, gateway-uri industriale și alte sisteme conectate.

Ce conectori pot fi utilizați cu antenele celulare?

Selectarea conectorului depinde de modulul de comunicație și de designul mecanic. Opțiuni comune de conector RF includ SMA, IPEX, MMCX și alte configurații potrivite pentru aplicație.

Concluzie

O antenă de rețea celulară joacă un rol fundamental în determinarea cât de eficient este conectat echipamentul comunică cu o rețea celulară. Performanța de încredere depinde de mai mult decât de selectarea unei antene cu a numele produsului potrivit. Acoperire în frecvență, potrivire a impedanței, câștig, eficiență, poziție de instalare, cablu trebuie luate în considerare configurația, designul carcasei, condițiile de mediu și testarea finală a dispozitivului.

Pentru producătorii care dezvoltă produse IoT industriale, routere, sisteme pentru vehicule, echipamente de monitorizare la distanță, terminale de comunicație sau alte dispozitive conectate, alegerea antenei potrivite la începutul procesului de proiectare poate reduce riscurile de integrare și îmbunătățește stabilitatea comunicării pe termen lung.

Comunicarea Qianmuoferă soluții de antenă de rețea celulară pentru diferite comunicații cerințe, inclusiv produse standard și dezvoltare personalizată a antenei. Cu atenție la performanța RF, integrarea mecanică, selecția conectorului, configurația cablului și cerințele aplicației, antena potrivită soluția poate fi dezvoltată atât pentru proiecte de prototip, cât și pentru producția de volum.
