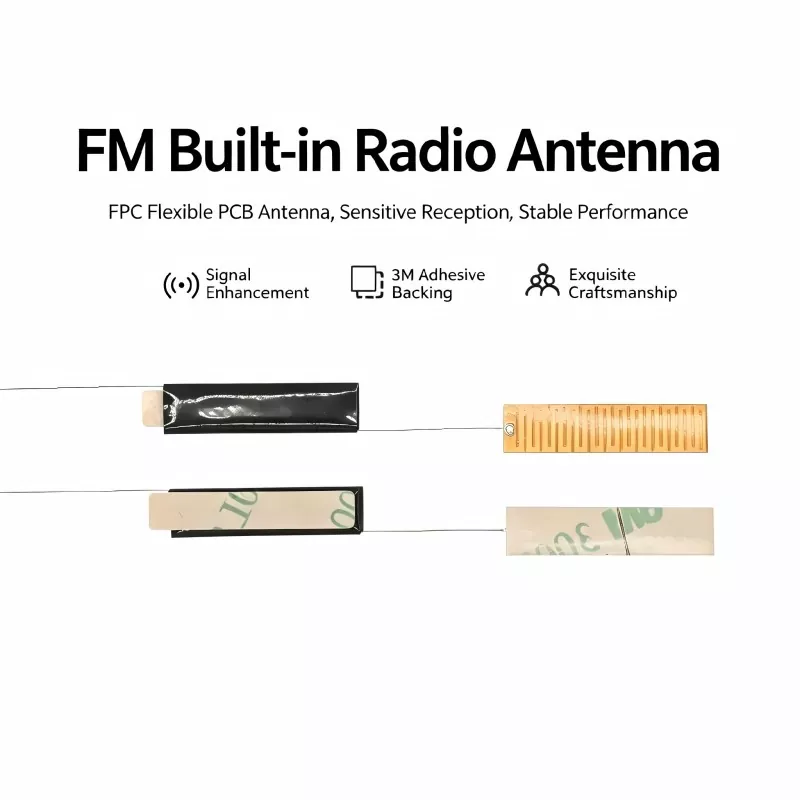

QianmudezvoltăAntenă radio FM încorporatăpentru producătorii care au nevoie de recepție FM fiabilă în produse electronice compacte. Proiectată în funcție de cerințe practice de integrare, această soluție de antenă internă poate ajuta dispozitivele audio să atingă performanțe radio stabile, economisind în același timp spațiul de instalare și menținând un design exterior curat.
Radioul FM rămâne o caracteristică importantă în multe sisteme audio auto, radiouri portabile, difuzoare Bluetooth, produse audio inteligente și electronice de larg consum. Cu toate acestea, adăugarea recepției FM la un dispozitiv compact necesită mai mult decât simpla conectare a unei antene la receptor. Dimensiunile antenei, materialul de ferită, înfășurarea bobinei, locația de instalare, rutarea cablurilor și componentele electronice din jur pot influența calitatea recepției. O antenă radio FM încorporată oferă producătorilor o alternativă compactă la antenele externe tradiționale. Acest articol explică principiul său de lucru, avantajele designului, valoarea aplicației, considerentele cheie de achiziție și metodele practice de integrare.
Cuprins
Ce ar trebui să știe producătorii despre antenele FM încorporate?
Cum este proiectată o antenă de radio FM încorporată?
De ce contează designul antenei interne?
Ce produse pot folosi o antenă FM încorporată?
Ce factori afectează performanța recepției FM?
Ce specificații ar trebui să compare cumpărătorii?
Cum pot inginerii să integreze antena într-un produs?
Ce ar trebui să cauți la un furnizor de antenă FM?
Întrebări frecvente privind antena radio FM încorporată
Este o antenă de radio FM încorporată potrivită pentru produsul dvs.?
Ce ar trebui să știe producătorii despre antenele FM încorporate?
O antenă FM încorporată este o componentă de recepție internă concepută pentru a capta semnale de transmisie FM fără a necesita o antenă telescopică externă convențională. Este instalat în interiorul carcasei produsului și conectat la circuitul receptorului FM printr-un cablu, pin sau altă interfață electrică.
Pentru multe produse comerciale, instalarea internă oferă un echilibru important între funcționalitatea RF și designul industrial. În loc să permită unei antene să se extindă în afara carcasei, producătorii pot poziționa componenta de recepție în spațiul disponibil.
O construcție cu miez de ferită este utilizată în mod obișnuit pentru aplicații compacte de recepție FM. Materialul de ferită ajută la concentrarea fluxului magnetic în jurul bobinei, în timp ce conductorul bobinat transformă energia electromagnetică într-un semnal electric care poate fi procesat de circuitul de recepție.
Prin urmare, antena devine parte a sistemului RF general, mai degrabă decât un accesoriu izolat. Performanța sa depinde atât de propriile caracteristici electrice, cât și de mediul în care funcționează.
Cum este proiectată o antenă de radio FM încorporată?
Proiectarea unei antene FM interne începe în mod normal cu intervalul de frecvență țintă și spațiul de instalare disponibil. Inginerii determină apoi dimensiunile de ferită adecvate, structura înfășurării, specificațiile firului, metoda de conectare și configurația mecanică.
Miez de ferită
Miezul de ferită este o parte importantă a structurii de recepție magnetică. Caracteristicile sale materiale și dimensiunile fizice influențează cât de eficient interacționează antena cu câmpul electromagnetic din jur.
Bobina de precizie
Firul de cupru este înfășurat în jurul miezului de ferită conform cerințelor electrice definite. Consistența înfășurării este importantă deoarece variațiile pot afecta caracteristicile electrice ale unităților individuale de antenă.
Structura de conectare
În funcție de dispozitivul gazdă, antena poate utiliza diferite configurații de cablu, pin sau conector. O structură adecvată de conectare simplifică asamblarea și reduce modificările inutile ale PCB-ului clientului.
Configurație mecanică
Dimensiunile trebuie luate în considerare în faza incipientă de proiectare. O antenă care funcționează bine din punct de vedere electric poate fi totuși nepotrivită dacă nu poate încăpea în interiorul carcasei destinate sau interferează cu alte componente.
De ce contează designul antenei interne?
Dispozitivele electronice moderne devin mai mici în timp ce încorporează mai multe funcții. Acest lucru creează un mediu provocator pentru componentele RF, deoarece spațiul interior valoros este împărțit de baterii, PCB-uri, difuzoare, procesoare, circuite de alimentare și structuri mecanice.
O antenă internă proiectată corespunzător poate oferi mai multe beneficii practice:
- Optimizarea spațiului:Antena este instalată în interiorul produsului, mai degrabă decât să necesite spațiu de montare extern.
- Aspect îmbunătățit al produsului:Nu este necesară antena telescopică lungă pentru funcționarea de zi cu zi.
- Protectie mecanica:Amplasarea internă reduce expunerea la îndoirea accidentală sau impactul fizic.
- Integrare flexibilă:Dimensiunile personalizate pot găzdui diferite aspecte ale carcasei.
- Asamblare consistentă:O poziție de montare internă definită poate sprijini producția standardizată.
- Versatilitatea aplicației:Același concept de antenă de bază poate fi adaptat la diferite produse electronice.
Aceste avantaje sunt deosebit de relevante pentru producătorii care doresc să combine radioul FM cu funcțiile wireless și digitale moderne într-o carcasă compactă.
Ce produse pot folosi o antenă FM încorporată?
Gama de aplicații este mai largă decât radiourile tradiționale independente. Atâta timp cât sistemul electronic include o funcție de recepție FM și oferă un mediu de instalare adecvat, poate fi luată în considerare o antenă internă.
| Aplicație | Cerință tipică | Avantajul antenei interne |
|---|---|---|
| Audio auto | Recepție FM stabilă într-o unitate de control compactă | Instalare ascunsă |
| Difuzoare Bluetooth | Funcția FM combinată cu audio wireless | Design eficient din punct de vedere al spațiului |
| Radiouri portabile | Carcasă compactă și funcționare portabilă | Componente externe reduse |
| Ceasuri cu alarmă | Funcție radio FM integrată | Aspect curat al produsului |
| Echipament audio inteligent | Funcții multiple într-o singură carcasă | Amplasare internă flexibilă |
| Receptori specializati | Integrare RF specifică aplicației | Configurație personalizabilă |
Ce factori afectează performanța recepției FM?
Alegerea unei antene cu frecvența nominală corectă este doar primul pas. Performanța în lumea reală poate fi influențată de mai mulți factori suplimentari.
1. Locația de instalare
Antena ar trebui să fie poziționată unde poate recepționa semnalul RF în mod eficient. Instalarea acestuia lângă componente conductoare mari sau circuite cu zgomot ridicat poate reduce performanța practică.
2. Aspect PCB
PCB-ul poate influența mediul electromagnetic al antenei. Inginerii ar trebui să ia în considerare distanța dintre antenă și procesoare, sursele de alimentare comutatoare, interfețele de mare viteză și alte surse potențiale de interferență.
3. Materialul carcasei
Carcasele din plastic și neconductoare oferă în general un mediu RF diferit de carcasele metalice. Prin urmare, carcasa finală ar trebui inclusă în testarea prototipului.
4. Dirijarea cablurilor
Cablul de antenă trebuie direcționat cu grijă și ținut departe de surse inutile de zgomot electric. Dirijarea consecventă a cablurilor poate ajuta, de asemenea, la menținerea performanței de producție repetabile.
5. Sensibilitatea receptorului
O antenă nu poate compensa fiecare limitare a circuitului de recepție. Caracteristicile antenei și performanța receptorului trebuie evaluate împreună în timpul dezvoltării produsului.
Ce specificații ar trebui să compare cumpărătorii?
Atunci când se aprovizionează cu o antenă FM, echipele de achiziții trebuie să creeze o fișă cu specificații tehnice înainte de a solicita oferte. Acest lucru face comparația cu furnizorii mai semnificativă și reduce riscul de a selecta o componentă doar pe baza prețului.
| Caietul de sarcini | Evaluare recomandată | Importanța achiziției |
|---|---|---|
| Gama de frecvente | Confirmați compatibilitatea cu banda FM necesară | Esenţial |
| Material de ferită | Evaluați materialul și consistența | Ridicat |
| Înfășurarea bobinei | Verificați precizia și repetabilitatea înfășurării | Ridicat |
| Dimensiuni | Potriviți spațiul intern disponibil | Esenţial |
| Lungimea plumbului | Confirmați cerințele PCB și de asamblare | Mediu |
| Conector | Verificați compatibilitatea electrică și mecanică | Ridicat |
| Interval de temperatură | Potriviți mediul de operare | Mediu spre ridicat |
| Personalizare | Determinați dacă specificațiile OEM sunt acceptate | Ridicat |
Pentru producția în volum, cumpărătorii ar trebui să ia în considerare, de asemenea, procedurile de aprobare a mostrelor, inspecția de intrare, consistența producției, ambalarea, timpul de livrare și suportul tehnic.
Cum pot inginerii să integreze antena într-un produs?
Un proces de integrare cu succes a antenei ar trebui să înceapă înainte ca carcasa finală să fie înghețată. Coordonarea timpurie între furnizorul de antene, inginer PCB, inginer mecanic și producătorul de produse poate preveni reproiectările costisitoare.
- Definiți cerința RF:Stabiliți gama țintă de frecvență FM și arhitectura receptorului.
- Rezervați spațiu de instalare:Identificați o locație a antenei înainte de a finaliza aspectul mecanic.
- Furnizați desene:Împărtășiți dimensiunile disponibile și cerințele de conectare cu producătorul antenei.
- Dezvoltați mostre:Evaluați prototipuri de antene personalizate în produsul dorit.
- Testați ansamblul complet:Măsurați recepția în condiții de funcționare realiste.
- Finalizați specificațiile de producție:Dimensiuni de blocare, parametri de înfășurare, cabluri, conectori și criterii de inspecție.
Testarea prototipului este deosebit de importantă deoarece performanța antenei măsurată în afara produsului poate să nu reprezinte performanță după ce antena este instalată în interiorul carcasei finale.
Ce ar trebui să cauți la un furnizor de antenă FM?
Un furnizor adecvat ar trebui să fie capabil să furnizeze mai mult decât o componentă de catalog. Pentru proiectele OEM și ODM, comunicarea tehnică și capacitatea de personalizare pot fi la fel de importante ca specificațiile de bază ale antenei.
Când evaluați un producător sau furnizor de antenă din China, luați în considerare următoarele:
- Experiență în producția de componente de antenă FM și RF.
- Abilitatea de a personaliza dimensiunile miezului de ferită și structurile de înfășurare.
- Control stabil al înfășurării bobinei și al ansamblului componentelor.
- Capacitate de a personaliza cabluri, pini și conectori.
- Dezvoltarea probei înainte de producția în masă.
- Desene tehnice clare și specificații ale produsului.
- Proceduri de control al calității pentru loturile de producție.
- Comunicare receptivă în timpul dezvoltării produsului.
Qianmu se concentrează pe dezvoltarea și producția de antene pentru diferite aplicații electronice. Abordarea sa personalizată permite clienților să discute despre cerințele de frecvență, dimensiunile de instalare, metodele de conectare și alți parametri specifici proiectului înainte de a finaliza o soluție de producție.
Întrebări frecvente privind antena radio FM încorporată
Poate o antenă radio FM încorporată să înlocuiască o antenă telescopică externă?
Pentru multe produse electronice compacte, o antenă internă poate fi utilizată în locul unei antene telescopice tradiționale. Cu toate acestea, alegerea finală depinde de designul receptorului, structura produsului, spațiul de instalare disponibil și performanța de recepție necesară.
Ce interval de frecvență FM este acceptat în mod normal?
Multe aplicații radio FM comerciale funcționează în intervalul 88–108 MHz. Designul exact al antenei ar trebui să fie adaptat la intervalul de frecvență și circuitul de recepție necesar.
Antena poate fi personalizată pentru o carcasă mică?
Da. Personalizarea poate aborda dimensiunile feritei, structura bobinei, lungimea cablului, configurația terminalelor și alte cerințe mecanice. Testarea prototipului este recomandată atunci când spațiul de instalare este foarte restrâns.
Amplasarea antenei afectează recepția radio?
Da. Plasarea poate avea un efect semnificativ. Componentele metalice din apropiere, circuitele de alimentare, procesoarele, urmele PCB, bateriile și cablurile pot modifica mediul electromagnetic din jurul antenei.
Ar trebui testată o antenă în interiorul produsului finit?
Da. Testarea antenei în interiorul carcasei oferă informații mai realiste despre performanța recepției finale decât testarea antenei ca componentă independentă.
De ce să alegeți o antenă personalizată în locul unui model standard?
Un model personalizat poate fi proiectat în funcție de dimensiunile specifice, interfața receptorului, locația de instalare și constrângerile mecanice ale produsului. Acest lucru poate face integrarea mai ușoară și poate reduce nevoia de modificări structurale.
Este o antenă de radio FM încorporată potrivită pentru produsul dvs.?
Pentru produsele electronice moderne în care spațiul, aspectul, fiabilitatea și funcționalitatea RF trebuie să coexiste, o antenă încorporată poate oferi o alternativă practică la design-urile externe convenționale. Succesul său depinde de întregul proces de inginerie, inclusiv de selecția feritei, înfășurarea bobinei, cerințele de frecvență, designul PCB-ului, poziția de instalare, structura carcasei și testarea produsului final.
Qianmu oferă soluții personalizate de antenă radio FM încorporată pentru producătorii care dezvoltă echipamente audio, electronice auto, radiouri portabile, difuzoare Bluetooth și alte dispozitive compatibile FM. Dacă aveți o anumită gamă de frecvență, dimensiunea carcasei, cerințele de cablu sau interfața receptorului,contactaţi-nepentru a discuta despre proiectul dvs. și pentru a dezvolta o configurație de antenă care să se potrivească cerințelor dvs. de produs.
