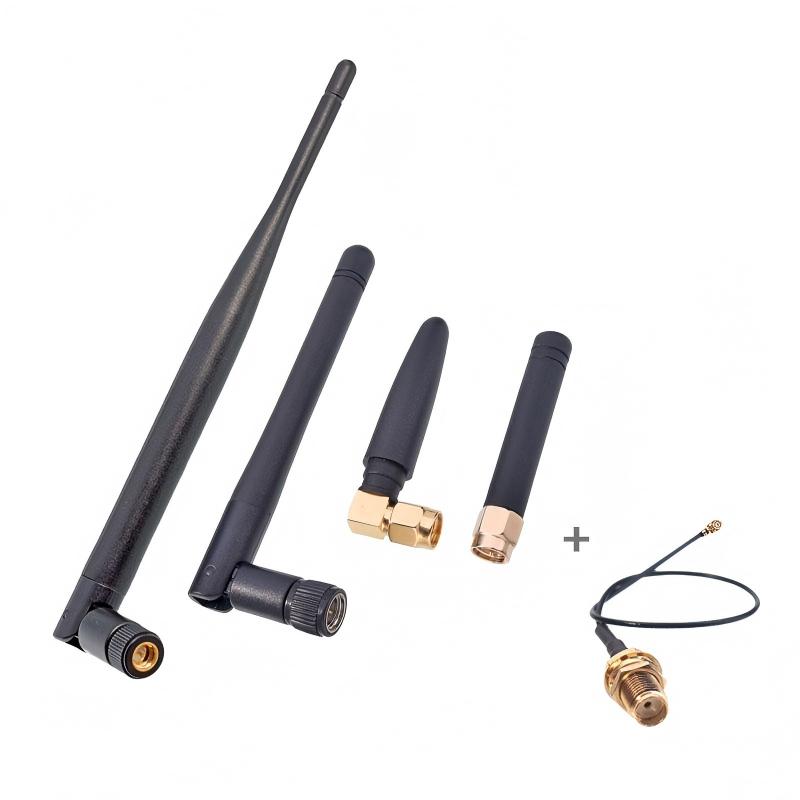

Ce este mai exact o antenă din cauciuc?

A antenă de rață de cauciuc(cunoscută în mod obișnuit ca antenă de cauciuc sau antenă de rață de cauciuc) este un mic comunantenă omninumit după stratul său protector exterior din cauciuc sau plastic. Este utilizat pe scară largă în dispozitivele de comunicație fără fir, cum ar fi walkie-talkie, routere fără fir, radiouri auto și dispozitive IoT. Qianmu Communications explică caracteristicile sale de bază și principiile de lucru:

1. Structură și caracteristici de proiectare

Materiale exterioare:

Stratul exterior este realizat din cauciuc flexibil/silicon (unele sunt din plastic dur), oferind protecție fizică, cum ar fi impermeabilizarea, rezistența la șocuri și rezistența la coroziune.

Culoarea este de obicei neagră, cu câteva opțiuni personalizate disponibile în alte culori (cum ar fi alb sau portocaliu).

Structura interna:

Radiator miez: un fir metalic intern înfăşurat în spirală (cupru sau oţel) ascuns în interior, care serveşte ca element radiant al antenei.

Circuit de potrivire de bază: Un circuit de potrivire mic (cum ar fi un condensator sau un inductor) poate fi integrat în partea de jos pentru a optimiza impedanța (de obicei 50Ω) pentru potrivirea dispozitivului.

Conector: interfețele RF obișnuite, cum ar fi SMA, RP-SMA și TNC sunt utilizate în partea de jos, permițând conectarea directă cu șuruburi la echipament.

Forma: cilindrică sau conică, de obicei de 5–20 cm lungime (în funcție de banda de frecvență de funcționare), cu un diametru de aproximativ 0,5–2 cm.

2. Principiul de funcționare și caracteristicile electrice

Principiul radiației: firul spiral intern funcționează în esență ca o antenă monopolă scurtată, cu lungimea sa electrică extinsă prin structura spirală, permițând rezonanța la banda de frecvență țintă (cum ar fi 433 MHz sau 2,4 GHz) în ciuda dimensiunilor sale fizice mici.

Radiație omnidirecțională: Când este instalat vertical, oferă o radiație uniformă în direcția orizontală la 360°, cu un câștig mai mic în direcția verticală.

Acoperire bandă

1. Bandă unică: conceput special pentru o anumită bandă de frecvență (de exemplu, GPS 1,5 GHz, 4G 1,8 GHz).

2. Multi-bandă: acceptă mai multe frecvențe (de exemplu, acoperind simultan UHF 400 MHz și 2,4 GHz) prin spirală segmentată sau design inductiv.

3. Avantajele de bază

Durabilitate fizică:

Carcasa din cauciuc este rezistentă la îndoire și impermeabilă (în mod obișnuit, IP67), ceea ce o face potrivită pentru aplicații în aer liber sau mobile (cum ar fi dispozitivele auto și portabile).

Usor de instalat:

Conectați direct interfața dispozitivului fără configurare complexă.

Cost scăzut:

Producția industrială în masă are costuri scăzute.

Ușoare:

Cântărește de obicei mai puțin de 50 de grame, ceea ce îl face ideal pentru dispozitive portabile.

4. Scenarii tipice de aplicare

Electronice de larg consum:

Router de acasă (Wi-Fi 2,4GHz/5GHz), căști Bluetooth, senzori pentru casă inteligentă.

Antena detașabilă din cauciuc negru de pe partea de sus a routerului TP-Link.

Comunicare wireless profesională:

Radio cu două căi (bandă UHF/VHF), radio montat pe vehicul și antenă de transmisie video a dronei.

Internetul lucrurilor (IoT):

Antenă modul NB-IoT/LoRa, terminal de poziționare GPS.

Echipamente industriale:

Telecomenzi industriale (macarale, AGV-uri), noduri de rețea de senzori.

5. Limitări și considerații

Eficiență mai scăzută:

Datorită constrângerilor de miniaturizare, eficiența radiației este de obicei de doar 30%-60% (comparativ cu peste 80% pentru antenele de dimensiune completă).

Câștig limitat:

Caracteristicile de câștig scăzut au ca rezultat distanțele de transmisie mai scurte (de exemplu, routerele Wi-Fi cu antene dipol acoperă de obicei o rază de ≤50 de metri).

Locația de instalare sensibilă:

Trebuie instalat vertical pentru a asigura omnidirecționalitatea; performanța se degradează atunci când este aproape de suprafețe metalice (efect de plan de sol).

Banda de frecventa fixa:

Frecvența nu poate fi reglată după părăsirea fabricii; este necesară o selecție precisă a modelului în funcție de banda de frecvență a echipamentului.

6. Recomandări de selecție și utilizare

Banda de frecvență potrivită:

Confirmați banda de frecvență de funcționare a dispozitivului (de exemplu, 315 MHz, 868 MHz, 2,4 GHz) și selectați antena rezonantă corespunzătoare.

Compatibilitate interfață:

Verificați tipul de interfață a dispozitivului (de exemplu, SMA masculin/femeie) pentru a evita nepotrivirea fizică.

Adaptarea scenei:

Echipamentele de exterior ar trebui să aibă un grad de protecție IP67; echipamentele montate pe vehicul ar trebui să ia în considerare proiectarea anti-vibrații.

Upgrade de performanță:

Cerințele de rază lungă pot fi îndeplinite prin înlocuirea cu o antenă cu câștig mare, dar acest lucru va sacrifica omnidirecționalitatea.

Rezumat: Antena bici reprezintă o soluție economică și practică în dispozitivele wireless, favorizată în electronicele de larg consum și hardware-ul industrial datorită costului redus, instalării ușoare și durabilității fizice robuste. Cu toate acestea, câștigul redus și lățimea de bandă îngustă îi limitează aplicarea în scenarii de înaltă performanță, astfel încât antenele externe profesionale rămân necesare pentru comunicații cu rază lungă sau foarte fiabile (cum ar fi transmisia video cu drone sau stațiile de bază).
