Antene FPC vs. PCB: diferențe cheie pentru dispozitivele electronice compacte

Alegerea unei antene pentru un dispozitiv electronic compact presupune mai mult decât găsirea unei componente care să se potrivească spațiului disponibil. Antena trebuie să funcționeze cu aspectul PCB al dispozitivului, carcasa, frecvența de operare și componentele din jur.

Antenele FPC și antenele PCB sunt două opțiuni pentru modelele wireless încorporate. Ambele pot fi utilizate în electronice compacte, dar diferă în ceea ce privește construcția, cerințele de instalare și modul în care se încadrează în procesul de fabricație.

Pentru inginerii care dezvoltă dispozitive IoT, tablete, electronice portabile și terminale fără fir, înțelegerea din timp a acestor diferențe poate ajuta la evitarea modificărilor inutile de design în timpul prototipării.

Ce este o antenă FPC?

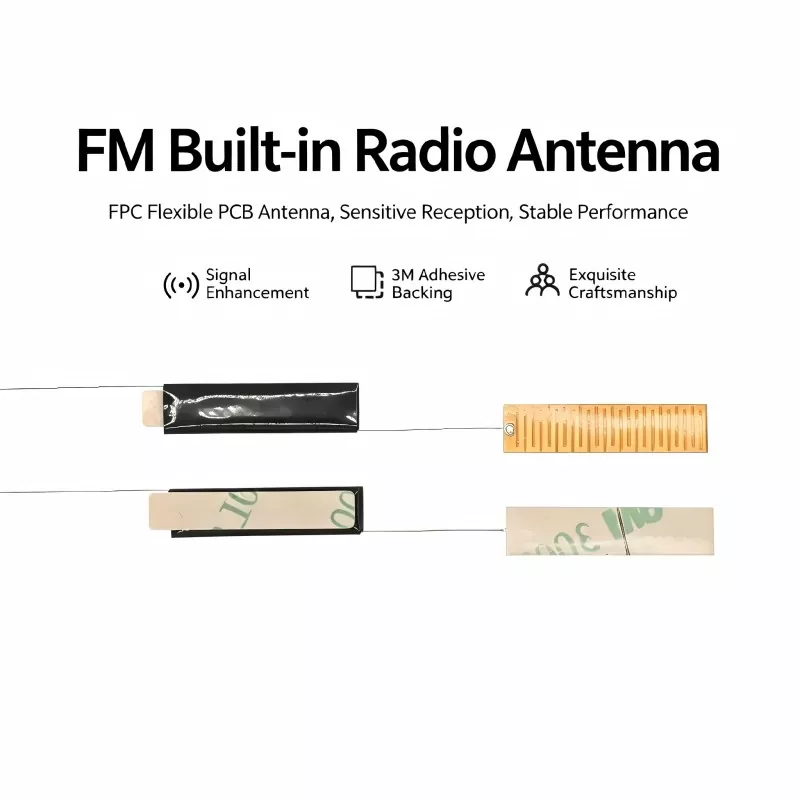

O antenă FPC utilizează un model conductiv pe un substrat flexibil de circuit imprimat. Structura sa subțire îi permite să fie instalat în spații înguste adecvate sau de-a lungul anumitor suprafețe curbe în interiorul unei carcase electronice.

Acest lucru poate fi util atunci când PCB-ul principal nu oferă suficient spațiu adecvat pentru antenă sau când carcasa dispozitivului necesită o poziție de montare diferită.

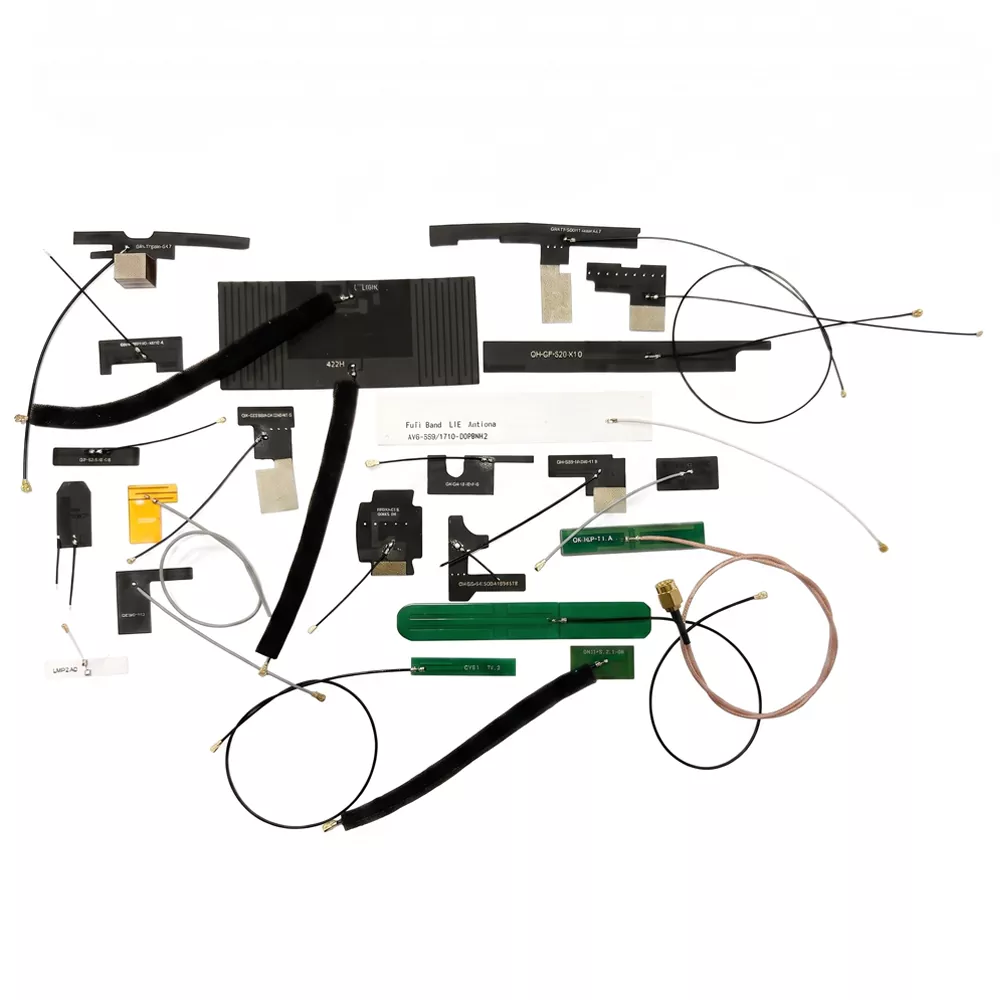

Aplicațiile tipice includ electronice portabile, terminale portabile, dispozitive portabile și echipamente compacte IoT. TheGama de antene FPCde la Qianmu acoperă soluții de antenă încorporată pentru diferite aplicații wireless, cu specificații selectate în funcție de cerințele dispozitivului.

Când evaluează o antenă FPC, inginerii ar trebui să verifice dimensiunile acesteia, frecvența de operare, opțiunile de cablu și conector, metoda de montare și distanța față de componentele metalice din apropiere.

Ce este o antenă PCB?

O antenă PCB este formată dintr-un model conductiv pe o placă de circuit imprimat. În funcție de design, acesta poate fi integrat în PCB-ul principal sau plasat pe o placă dedicată.

Această abordare poate reduce necesitatea unei componente separate de antenă atunci când placa de circuit are suficient spațiu pentru elementul radiant și spațiul liber necesar. Este adesea luat în considerare pentru modulele fără fir, controlerele IoT, echipamentele pentru casă inteligentă și alte produse cu un aspect relativ stabil al plăcii.

Cu toate acestea, o antenă PCB nu este automat opțiunea cu costuri mai mici sau mai performante. Rezultatele sale depind de geometria antenei, planul de masă, materialele plăcii, componentele din apropiere și carcasa finală.

a lui Qianmusoluții de antenă încorporatăinclude atât abordări bazate pe FPC, cât și abordări integrate PCB pentru diferite structuri de dispozitiv.

Antena FPC vs. Antena PCB: diferențe cheie

Diferența practică este modul în care fiecare antenă se potrivește în produs. O antenă FPC oferă mai multă libertate în plasare, în timp ce o antenă PCB poate simplifica integrarea atunci când placa de circuit a fost proiectată în jurul acesteia.

Niciunul dintre tipurile nu garantează o performanță wireless mai bună fără testarea dispozitivului dorit.

1. Spațiu de instalare și proiectare mecanică

Spațiul disponibil este adesea primul factor de evaluat.

O antenă FPC poate fi plasată de-a lungul unui perete de incintă sau într-o zonă interioară îngustă, cu condiția să fie respectate limitele de îndoire, condițiile de montare și cerințele electrice ale antenei. Acest lucru poate fi util în dispozitivele în care bateria, afișajul și placa de bază ocupă cea mai mare parte a spațiului disponibil.

O antenă PCB are nevoie de o zonă adecvată pe placa de circuit. Dispunerea acestuia trebuie să țină cont de elementul radiant, planul de masă și distanța față de alte componente.

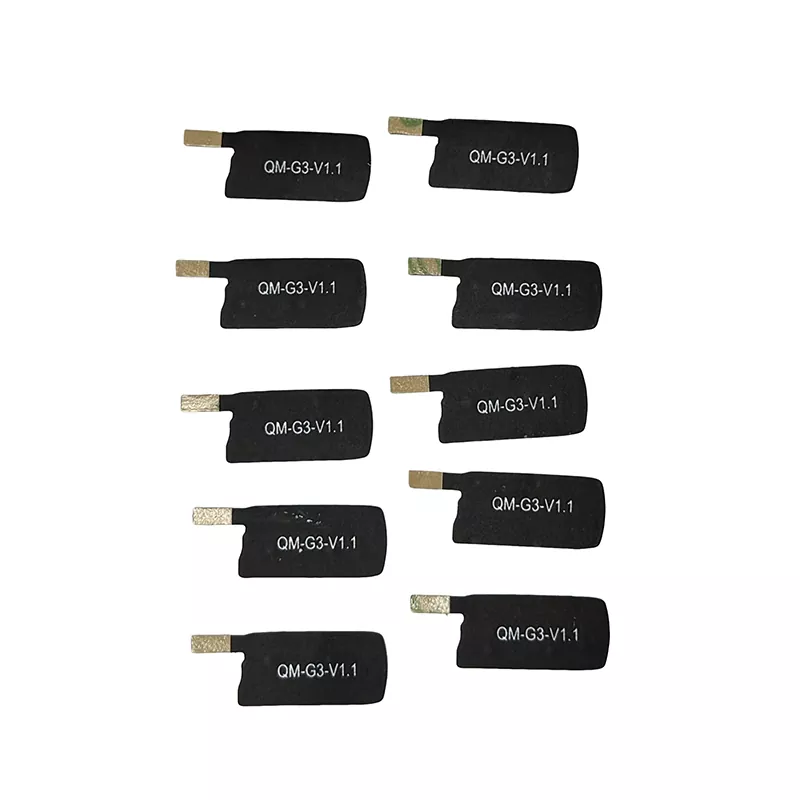

De exemplu, o tabletă cu un aspect intern strâns poate beneficia de evaluarea unei antene flexibile care poate fi poziționată departe de zonele aglomerate. a lui QianmuAntenă ultra-subțire pentru tabletă FPCeste un produs relevant de revizuit atunci când se evaluează acest tip de integrare.

Alegerea finală ar trebui să se bazeze mai degrabă pe designul mecanic complet decât pe dimensiunile antenei.

2. Performanța RF și stabilitatea semnalului

O antenă flexibilă nu oferă automat o recepție mai puternică, iar o antenă integrată în PCB nu este neapărat mai stabilă.

Performanța depinde de frecvența de operare, geometria antenei, potrivirea impedanței, referința la sol, materialele carcasei și componentele din jur. Bateriile, suporturile metalice, afișajele și cablurile pot afecta antena instalată.

Înainte de a selecta o antenă, inginerii ar trebui să confirme următorii parametri:

• Frecvența de operare și lățimea de bandă necesară

• Impedanta si VSWR

• Câștig și model de radiație

• Planul de sol și degajarea antenei

• Cerințe privind conectorul și cablul de alimentare

• Performanta in carcasa finita

Pentru dispozitivele wireless compacte, testarea antenei în poziția actuală de instalare este deosebit de importantă. Rezultatele obținute de la o antenă independentă pot să nu reprezinte performanța acesteia după ce antena este asamblată în produsul final.

3. Costul de fabricație și asamblare

Costul total depinde de designul complet al dispozitivului, nu doar de prețul antenei.

O antenă PCB poate reduce componentele separate și pașii de asamblare atunci când se potrivește cu un aspect al plăcii existente. Cu toate acestea, dacă proiectarea necesită modificări ale dimensiunilor PCB-ului, direcționării sau plasării componentelor, acele modificări pot crește munca de dezvoltare.

O antenă FPC este o componentă separată și poate necesita materiale de fixare suplimentare, un cablu sau un conector. Cu toate acestea, poate fi mai practic atunci când evită o reproiectare majoră a PCB-ului sau a carcasei.

Pentru proiectele OEM, comparați următoarele costuri:

• Fabricarea antenei

• Modificări de PCB și carcasă

• Cabluri, conectori și materiale de montare

• Asamblare si inspectie

• Testare prototip și tuning RF

• Volumul producției și cererea așteptată

Solicitarea de oferte bazate pe aceleași cerințe tehnice oferă o comparație mai utilă decât a judeca cele două tehnologii după prețurile componentelor de bază.

4. Ce antenă este potrivită pentru aplicația dvs.?

Designul adecvat depinde de structura fizică a dispozitivului și de cerințele wireless.

Dispozitive portabile și portabile:O antenă FPC poate merita să fie evaluată atunci când carcasa este curbată sau aspectul intern lasă spațiu limitat pentru o structură rigidă a antenei.

Casă inteligentă și produse IoT:Ambele variante pot fi potrivite. Decizia depinde de standardul wireless, de aspectul plăcii, de carcasă și de procesul de asamblare.

Echipamente industriale fără fir:O antenă PCB poate funcționa bine atunci când aspectul plăcii este fix și este disponibil suficient spațiu liber. O antenă FPC poate fi utilă atunci când spațiul de montare este limitat.

Tabletă și terminale portabile:O antenă flexibilă poate oferi opțiuni suplimentare de poziționare, în special atunci când structura internă este aglomerată. Alegerea finală necesită încă validarea RF.

a lui Qianmugama de produseinclude categorii de antene interne și externe pentru diferite aplicații wireless. Examinarea structurilor de produse disponibile alături de desenele dispozitivului poate ajuta la restrângerea opțiunilor adecvate.

5. Ce informații sunt necesare pentru o antenă personalizată?

Înainte de a solicita o ofertă sau un prototip, pregătiți detaliile cheie ale aplicației vizate:

1. Banda de frecventa:Specificați frecvențele de operare și standardele wireless necesare.

2. Dimensiuni disponibile:Furnizați dimensiunea maximă a antenei și zona de instalare disponibilă.

3. Structura dispozitivului:Distribuiți desene PCB, dimensiunile carcasei și pozițiile componentelor metalice sau bateriilor din apropiere.

4. Cerințe RF:Identificați impedanța țintă, lățimea de bandă, VSWR, câștigul și alte criterii de performanță aplicabile.

5. Metoda de conectare:Confirmați dacă designul necesită o conexiune directă PCB, cablu coaxial, conector IPEX sau altă interfață.

6. Cerințe de testare:Specificați orice măsurători RF necesare sau validare la nivel de produs.

7. Plan de productie:Furnizați cantitatea de prototip, volumul așteptat al comenzii și programul de dezvoltare.

Aceste detalii ajută la determinarea dacă o antenă FPC, o antenă PCB sau o altă structură de antenă încorporată este adecvată pentru proiect.

Întrebări frecvente

Este o antenă FPC mai bună decât o antenă PCB?

Nu în fiecare aplicație. Antenele FPC oferă o mai mare flexibilitate în plasarea fizică, în timp ce antenele PCB pot simplifica integrarea atunci când aspectul plăcii oferă spațiu suficient. Alegerea corectă depinde de structura dispozitivului și de cerințele RF.

Pot antenele FPC și PCB să accepte Wi-Fi și Bluetooth?

Da. Ambele pot fi proiectate pentru aplicații Wi-Fi și Bluetooth, inclusiv produse de 2,4 GHz. Compatibilitatea depinde de designul antenei, lățimea de bandă, potrivirea și condițiile de instalare.

O antenă PCB costă întotdeauna mai puțin?

Nu. O antenă PCB poate reduce componentele separate și munca de asamblare, dar reproiectarea PCB poate adăuga costuri de dezvoltare. O antenă FPC poate fi mai economică atunci când evită modificări majore ale plăcii de bază sau ale carcasei.

Ce afectează performanța unei antene încorporate?

Frecvența de funcționare, geometria antenei, planul de masă, potrivirea impedanței, materialele carcasei și componentele din apropiere pot influența performanța. Testarea în dispozitivul finit este esențială.

Poate Qianmu să ofere o antenă FPC personalizată?

Pagina de antenă FPC a lui Qianmu descrie opțiunile de personalizare disponibile, inclusiv dimensiuni, frecvență, conectori, cabluri și metode de instalare. Specificațiile finale trebuie confirmate în raport cu cerințele RF și mecanice ale proiectului.

Alegerea dintre antene FPC și PCB

Decizia între o antenă FPC și o antenă PCB ar trebui să înceapă cu aspectul dispozitivului, frecvența de operare și performanța wireless necesară. Flexibilitatea instalării, etapele de asamblare și costul total de dezvoltare ar trebui apoi evaluate împreună.

Pentru produsele electronice compacte, confirmarea din timp a poziției antenei și testarea designului în carcasa prevăzută poate reduce modificările evitabile ulterioare în dezvoltare.

Pentru a evalua o opțiune potrivită, examinați soluțiile de antenă FPC de la Qianmu și alte opțiuni de antenă încorporate alături de cerințele dispozitivului dvs.
