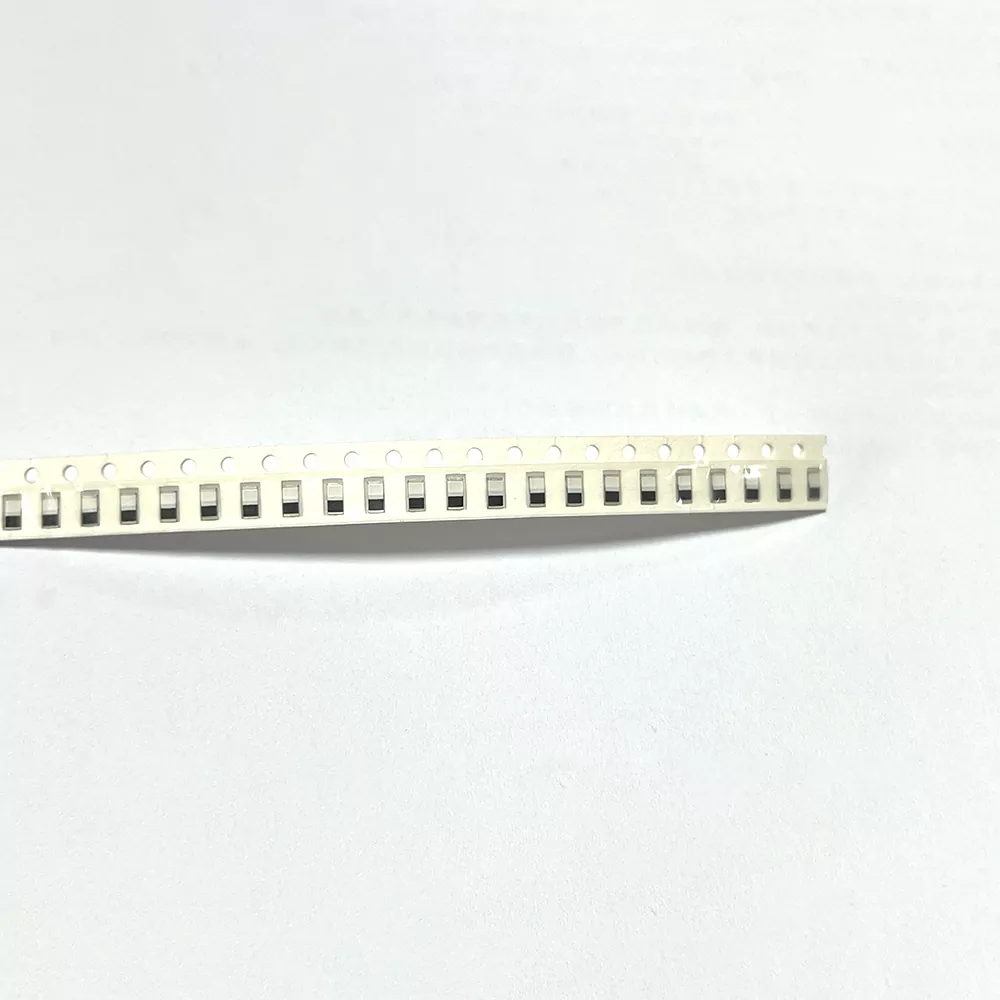

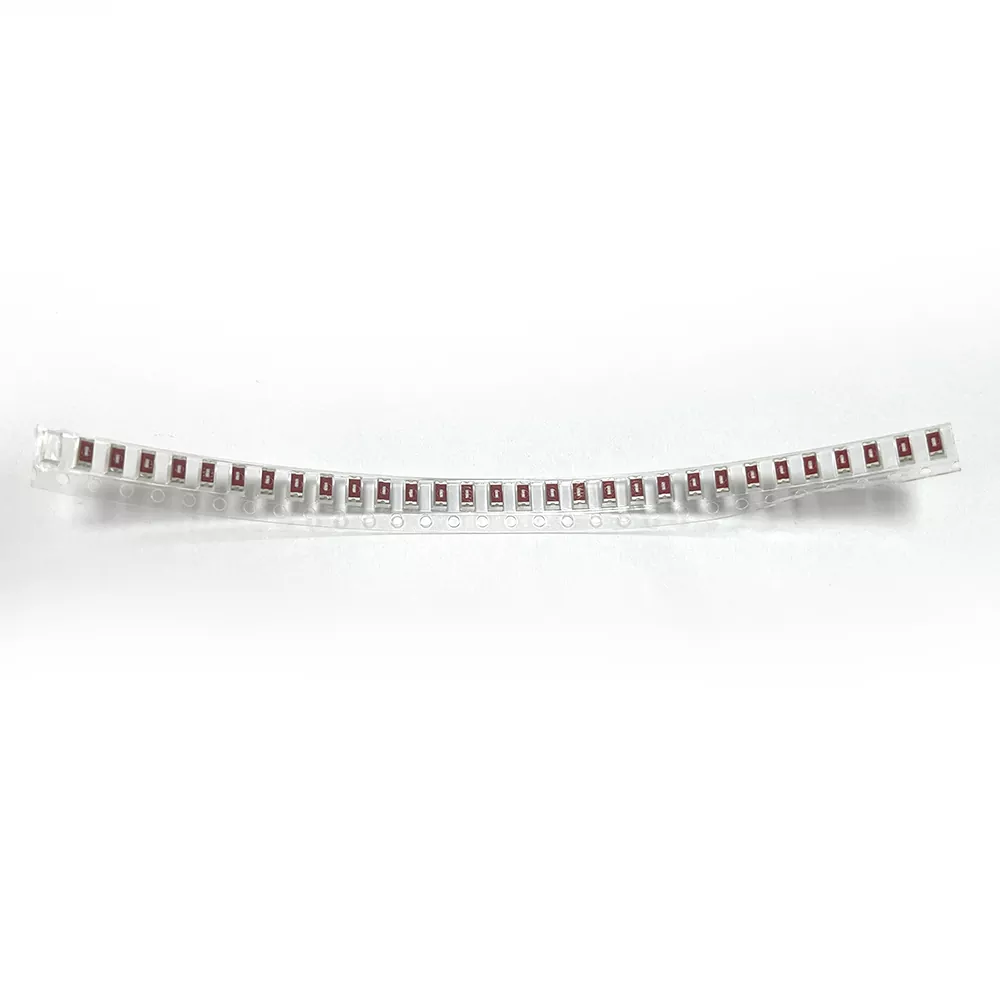

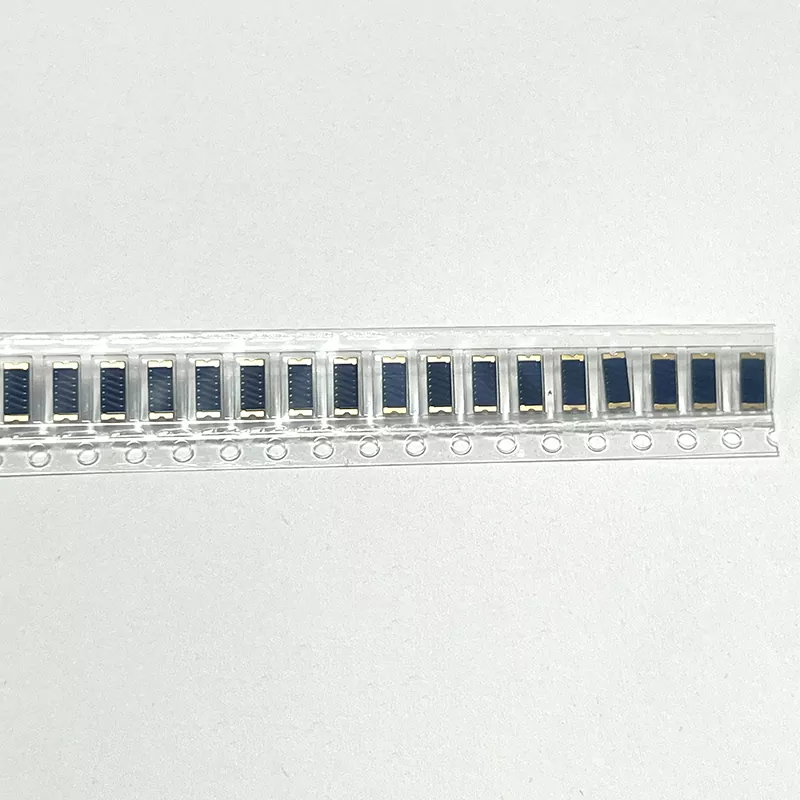

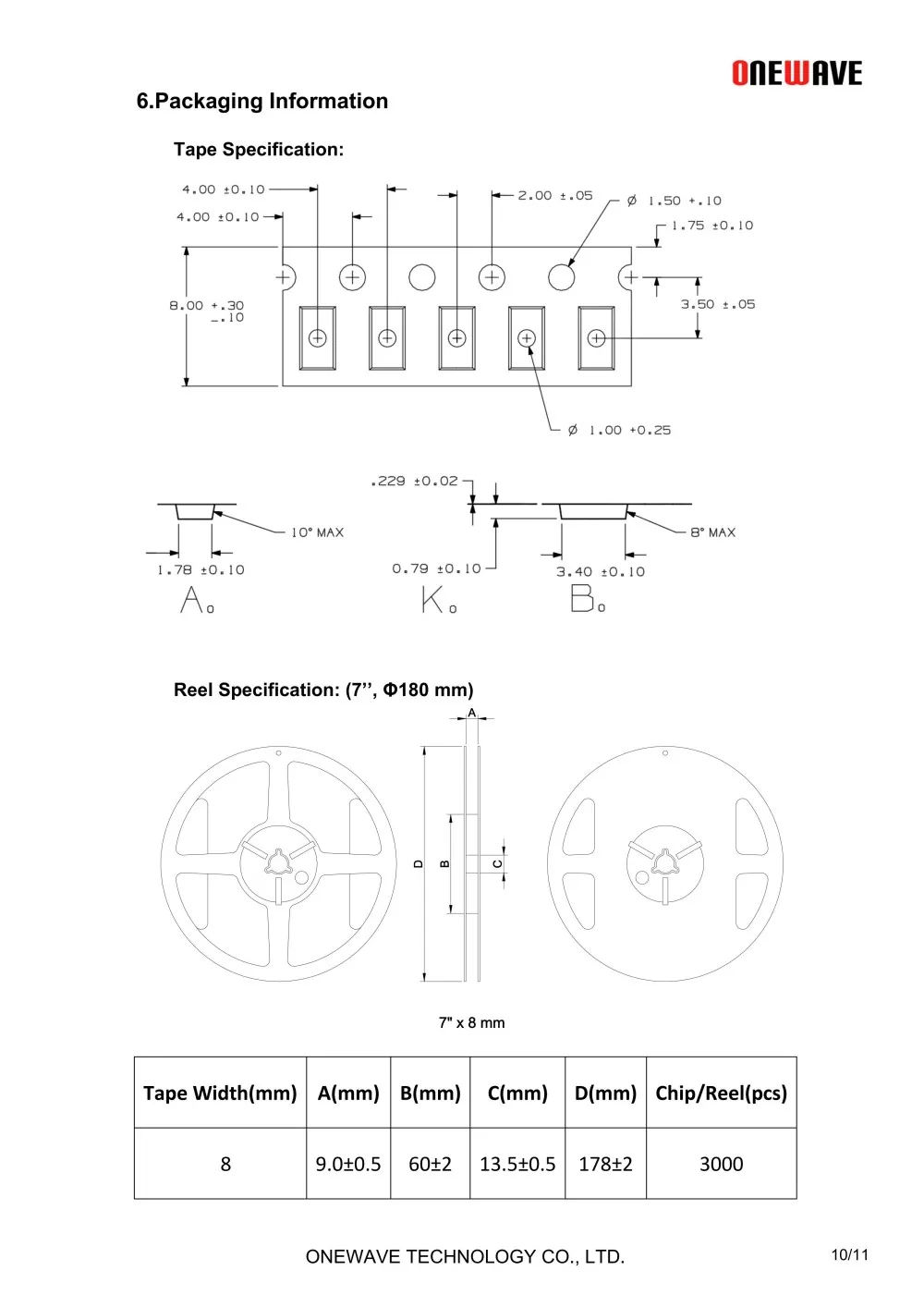

Antenă cu patch ceramic

Antena Bluetooth Ceramic Patch este o antenă RF miniaturizată încorporată special dezvoltată pentru banda de comunicare Bluetooth de 2,4 GHz. Folosește ceramică cu dielectric înalt ca substrat de bază și este fabricat prin sinterizare strat cu strat la temperatură ridicată și gravare de precizie a circuitelor metalice.

Această antenă este o componentă pasivă a transceiver RF cu patch. Nu necesită cablare externă sau o zonă liberă mare în timpul instalării.

Cu materialul său dielectric ridicat și structura compactă, realizează transmisia și recepția eficientă a semnalului Bluetooth într-un spațiu limitat, oferind în același timp avantaje precum consum redus de energie, performanță puternică anti-interferențe și stabilitate ridicată.

Este utilizat pe scară largă ca o soluție de antenă încorporată de ultimă generație pentru producția în masă de dispozitive Bluetooth portabile, produse pentru casă inteligentă, terminale IoT și dispozitive Bluetooth montate pe vehicul.

Cum funcționează

Antena Qianmu Communication Bluetooth Ceramic Patch adoptă o rezonanță ceramică dielectrică ridicată și o structură de radiație microbandă, constând dintr-un substrat dielectric ceramic, un plasture de radiație metalică de suprafață și un strat de potrivire la sol.

Structura oferă transmisie stabilă a semnalului, control precis al parametrilor și performanță fiabilă verificată prin teste de laborator.

Rezonanță precisă a benzii

Folosind un substrat ceramic cu dielectric înaltă 9,2, antena se potrivește cu exactitate cu întreaga bandă de frecvență Bluetooth de 2400–2483,5 MHz. Cu o precizie de potrivire a benzii de până la 99,6%, reduce efectiv offset-ul de frecvență și atenuarea semnalului, ajutând la rezolvarea problemelor de deconectare și de deconectare Bluetooth.

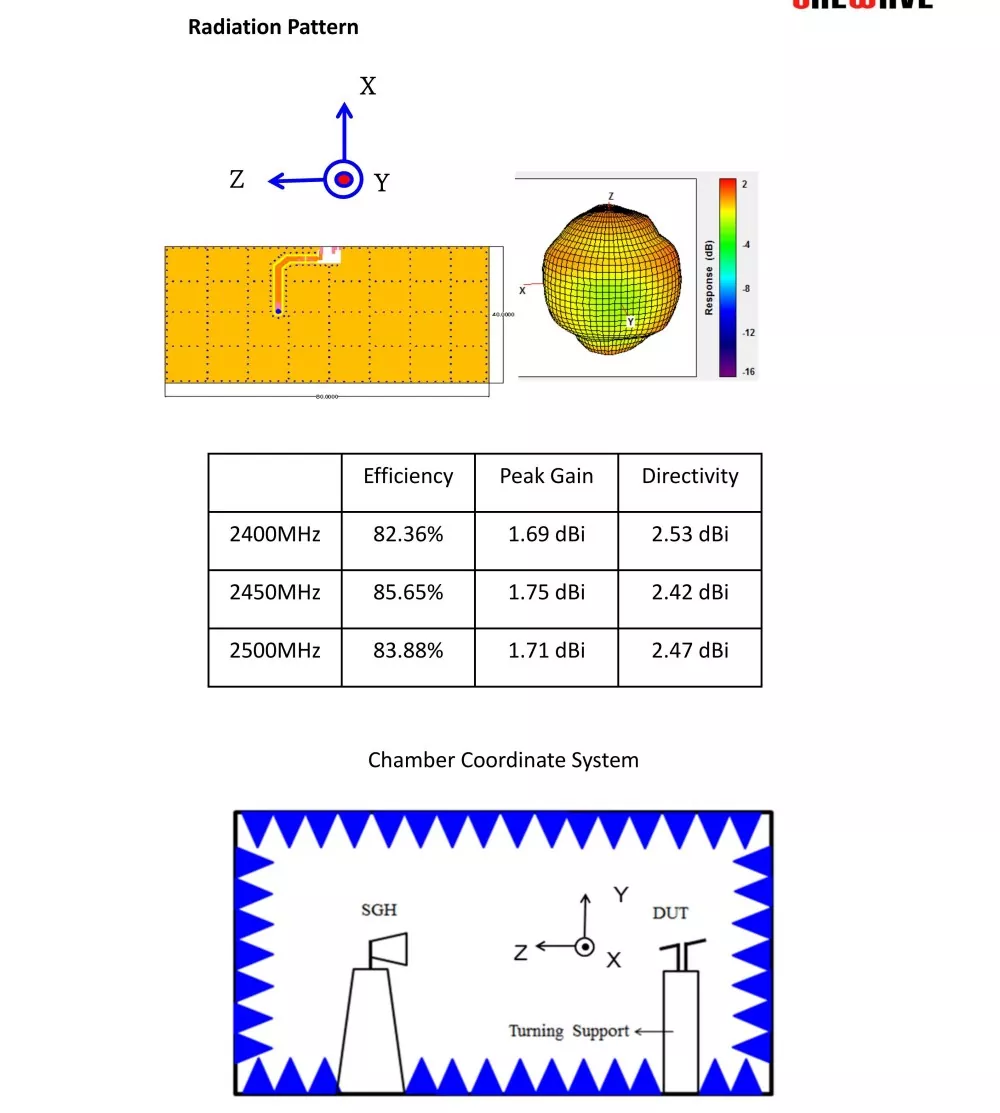

Radiație omnidirecțională 360°

Circuitul microbandă de precizie la suprafață generează un câmp de radiație electromagnetic uniform cu uniformitate de radiație de până la 95%. În comparație cu antenele PCB obișnuite, reduce semnificativ punctele moarte ale semnalului și oferă conexiuni mai stabile în mai multe unghiuri pentru dispozitive.

Rezistență puternică la interferențe electromagnetice

Materialul dielectric ceramic asigură o izolare electromagnetică inerentă, ajutând la protejarea interferențelor de la cipurile plăcii de bază, sursele de alimentare și zgomotul bateriei. În condiții complexe, raportul semnal-zgomot este crescut cu 4–6 dB, oferind performanțe anti-interferențe mai bune decât antenele convenționale cu arc și PCB.

Potrivirea impedanței de putere redusă

Antena adoptă o potrivire precisă a impedanței standard de 50Ω cu un raport de unde staționare de ≤1,3, asigurând o pierdere de semnal extrem de scăzută. Poate reduce consumul de energie Bluetooth cu 15%, făcându-l potrivit pentru aplicații BLE cu consum redus și cerințe de viață lungă a bateriei.

Funcționare stabilă sub un interval larg de temperatură

Structura integrată sinterizată la temperatură înaltă oferă o stabilitate termică excelentă. După teste de cicluri de temperatură înaltă și joasă de la -40°C la +85°C, abaterea de frecvență rămâne în intervalul ≤±2MHz. Antena menține o performanță stabilă atât în ​​medii cu temperaturi ridicate, cât și cu temperaturi scăzute.

Ghid de selecție a produselor

Mulți dezvoltatori și cumpărători de hardware se concentrează doar pe dimensiune și ignoră potrivirea condițiilor și parametrilor de lucru, ceea ce duce la reluare a producției în masă și defecțiuni ale terminalelor. Atunci când alegeți o antenă cu patch ceramic Bluetooth, o puteți potrivi exact în funcție de trei dimensiuni de bază:

• Selectați în funcție de cerințele de alimentare ale dispozitivului: pentru dispozitivele BLE de putere redusă alimentate cu baterie și dispozitivele portabile, acordați prioritate antenelor ceramice standard de putere ultra-scăzută pentru a îmbunătăți semnificativ durata de viață a bateriei dispozitivului; Pentru dispozitivele plug-in, alegeți versiunea îmbunătățită cu câștig ridicat.

• Selectați în funcție de condițiile de funcționare: pentru echipamentele civile de interior cu temperatură normală, un model obișnuit este acceptabil; Pentru echipamentele montate pe vehicule, exterioare și industriale, trebuie selectate modele anti-vibrații cu temperatură largă de calitate industrială. Ele pot rezista în medii dure și performanța lor nu se va deteriora pe o perioadă lungă de utilizare.

• Selectați în funcție de structura echipamentului: pentru echipamente cu un corp foarte mic și fără spațiu rezervat pentru cap, alegeți modele miniaturizate cu montare la suprafață; Pentru dispozitivele care necesită transmisie Bluetooth pe distanțe lungi și conexiune în rețea Mesh, alegeți modele personalizate cu câștig ridicat și anti-interferență.

FAQ

Î1: Care este cel mai mare avantaj al unei antene cu patch ceramic Bluetooth față de o antenă obișnuită?

A1: Avantajele de bază sunt stabilitatea ridicată, consumul redus de energie, rezistența puternică la temperaturi ridicate și scăzute, consistența ridicată în producția de masă, abordând perfect punctele dureroase ale antenelor PCB comune și antenelor cu arc, cum ar fi interferența ușoară, abaterea mare a frecvenței, consumul mare de energie și rezistența slabă la vibrații, potrivite în special pentru producția de masă de dispozitive inteligente, industriale și auto de ultimă generație.

Î2: Această antenă acceptă Bluetooth 5.0/5.1/5.3 BLE protocol de putere redusă?

A2: Complet acceptat. Este compatibil cu toate versiunile de protocol Bluetooth, compatibil cu BLE low energy, rețea Bluetooth Mesh, transmisie wireless universală 2.4G și compatibil cu toate modulele Bluetooth mainstream de pe piață.

Î3: Pot fi personalizate dimensiunea, parametrii și LOGO-ul mărcii?

A3: Suportă personalizarea completă. Ca sursă de fabrică, poate ajusta dimensiunea antenei, impedanța și câștigul în funcție de cerințele clientului, poate sprijini imprimarea serigrafică a LOGO-ului exclusiv al clientului pe carcasă și se poate adapta la cerințele de producție în masă OEM/ODM.
