Antena de primăvară
În calitate de furnizor profesionist, Qianmu Communication oferă servicii personalizate de antene cu arc elicoidal de înaltă precizie. Fabricat din materiale premium. Oțel carbon nichelat Fabricat din bronz fosfor, se mândrește cu o conductivitate excepțională și rezistență la coroziune. Suntem de încredere. Producător din China Oferim o soluție unică, de la prototipare la producția de masă, utilizată pe scară largă în IoT, telecomenzi și module de comunicație fără fir.
O antenă cu arc (cunoscută și ca antenă elicoidală) este o structură de antenă în care un conductor metalic este înfășurat într-o formă de arc spiralat, folosind conductorul metalic configurat elicoidal ca mediu pentru transmisia semnalului. Are un design de impedanță de 50 ohmi și constă din trei componente principale: un fir interior de cupru (utilizat pentru transmiterea și recepția semnalelor), un fir de ecranare exterior (conceput pentru a bloca interferența electromagnetică externă) și un strat izolator exterior (care contracarează efectele capacității și inductanței externe). Împreună, aceste componente formează un sistem închis cu performanțe puternice anti-interferențe.
Shenzhen Qianmu Communication Technology Co., Ltd., o întreprindere profesională specializată în cercetare și dezvoltare, producție și vânzare de antene de produse de comunicații, este profund implicată în domeniul antenei de mulți ani și se angajează să ofere clienților globali soluții de antene cu arc de înaltă calitate.
Specificatii tehnice
Antena cu arc de comunicare Qianmu acoperă mai multe benzi de frecvență, de la frecvențe joase la frecvențe înalte, îndeplinind cerințele diferitelor scenarii de aplicație. Principalii parametri tehnici sunt următorii:
|
Element de parametru |
Gama de specificații |
|
Gama de frecvente |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Câştig |
0,8 dBi ~ 3,5 dBi |
|
Impedanta |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizare |
Polarizare verticală / Polarizare circulară |
|
Model de radiație |
Omnidirecțional |
|
Capacitate de putere |
Max 50W |
|
Temperatura de operare |
-40℃ ~ +85℃ |
|
Eficiența antenei |
35 ~ 80% (Depinde de mediul de instalare) |
|
Material |
Cupru, placare cu aur, placare cu nichel etc. |

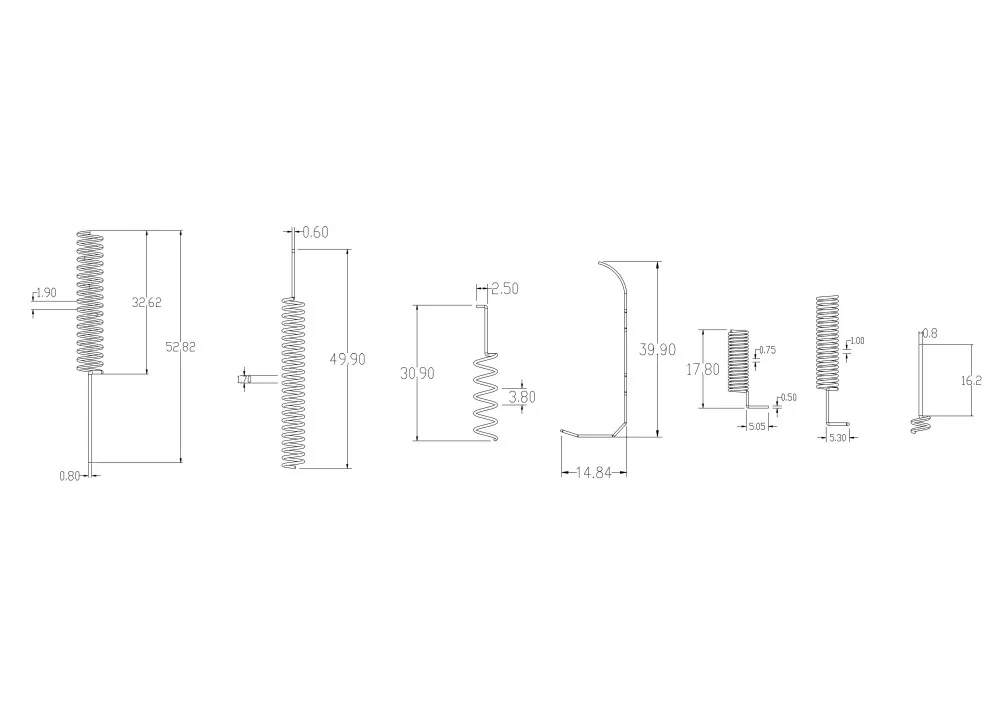

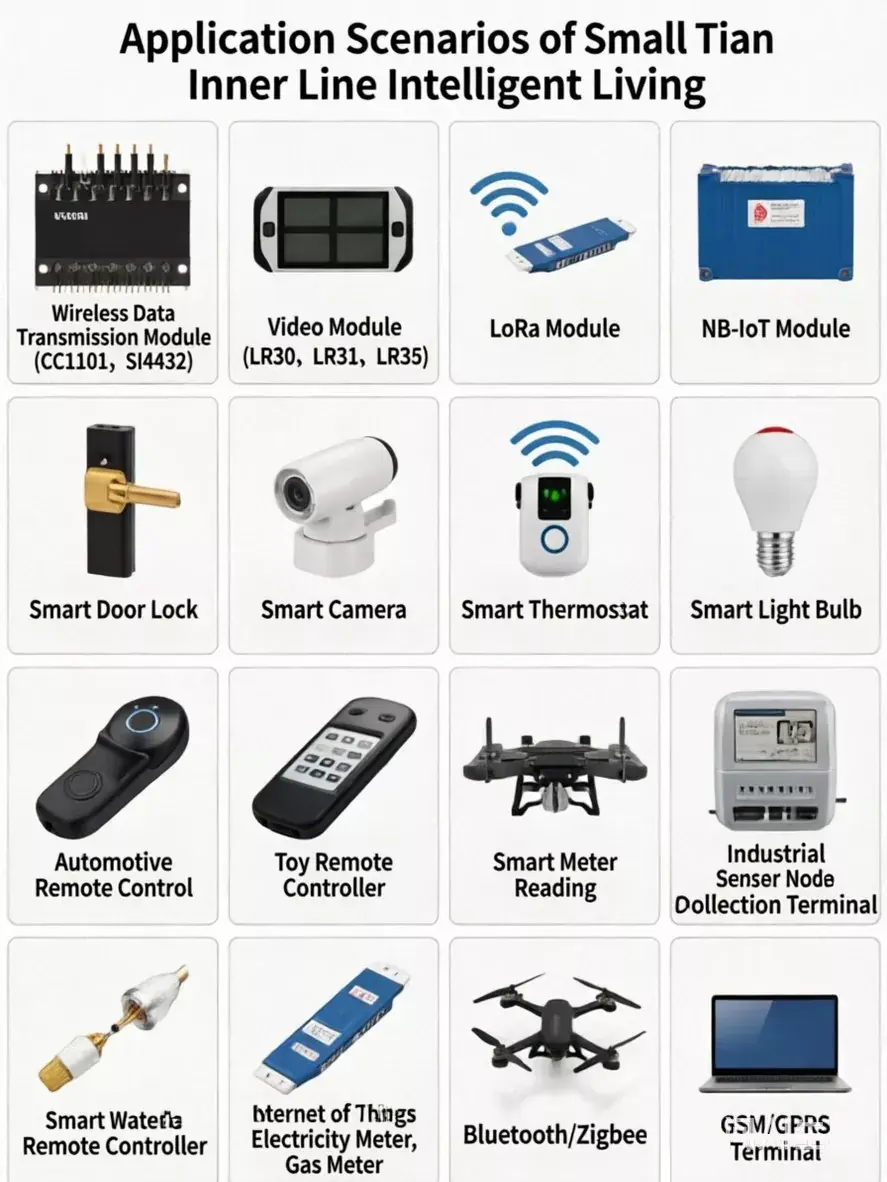

Dispozitive aplicabile
Antena cu arc de comunicare Qianmu este utilizată pe scară largă în următoarele dispozitive și scenarii:
Modul de transmisie de date fără fir: CC1101, Si4432 și alte module RF fără fir
Module LoRa: LR30, LR31, LR36 și alte module de comunicație LoRa
Modul NB-IoT: terminal de comunicație fără fir NB-IoT
Dispozitive inteligente pentru casă: încuietori inteligente pentru uși, camere inteligente, termostate inteligente, becuri inteligente și multe altele
Dispozitive de control de la distanță fără fir: chei de la distanță pentru mașină, telecomenzi de jucărie, telecomenzi industriale și multe altele
Terminal IoT: noduri de senzori IoT, terminale de achiziție de date
Contorizare inteligentă: contoare inteligente de apă, contoare de electricitate și contoare de gaz
Modul Bluetooth/Zigbee: comunicație fără fir Bluetooth, dispozitive de rețea Zigbee
Telemetrie cu drone: Legătură de date pentru drone mici
Dispozitive GSM/GPRS: modemuri GSM, sisteme de monitorizare la distanță
Comparație cu produsele concurente
|
Element de comparație |
Antena de primăvară de comunicare Qianmu |
Antena PCB |
Antenă externă cu tijă |
|
Câştig |
0,8~3,5 dBi |
2~6 dBi |
Relativ ridicat |
|
Performanță omnidirecțională |
★★★★★ Excelent |
★★☆ Direcționalitate puternică |
★★★★ Bun |
|
Dimensiune |
★★★★ Compact |
★★★★★ Ultra-mic |
★★☆ Mare |
|
Capacitate anti-interferență |
★★★★★ Puternic |
★★★ Medie |
★★★★ Relativ Puternic |
|
Flexibilitate de instalare |
★★★★★ Extrem de flexibil |
★★★ Fixat numai pe PCB |
★★★ Instalare externă necesară |
|
Cost |
★★★★ Moderat |
★★★★★ Scăzut |
★★☆ Relativ ridicat |
|
Modificarea designului |
★★★★ Flexibil |
★★☆ Refacere PCB necesară |
★★★ Obișnuit |
Antena cu arc de comunicație Qianmu atinge un echilibru optim între acoperirea omnidirecțională, capacitatea anti-interferență, flexibilitatea de instalare și costul total, făcându-l o alegere ideală de antenă încorporată pentru dispozitive IoT și de comunicații fără fir.

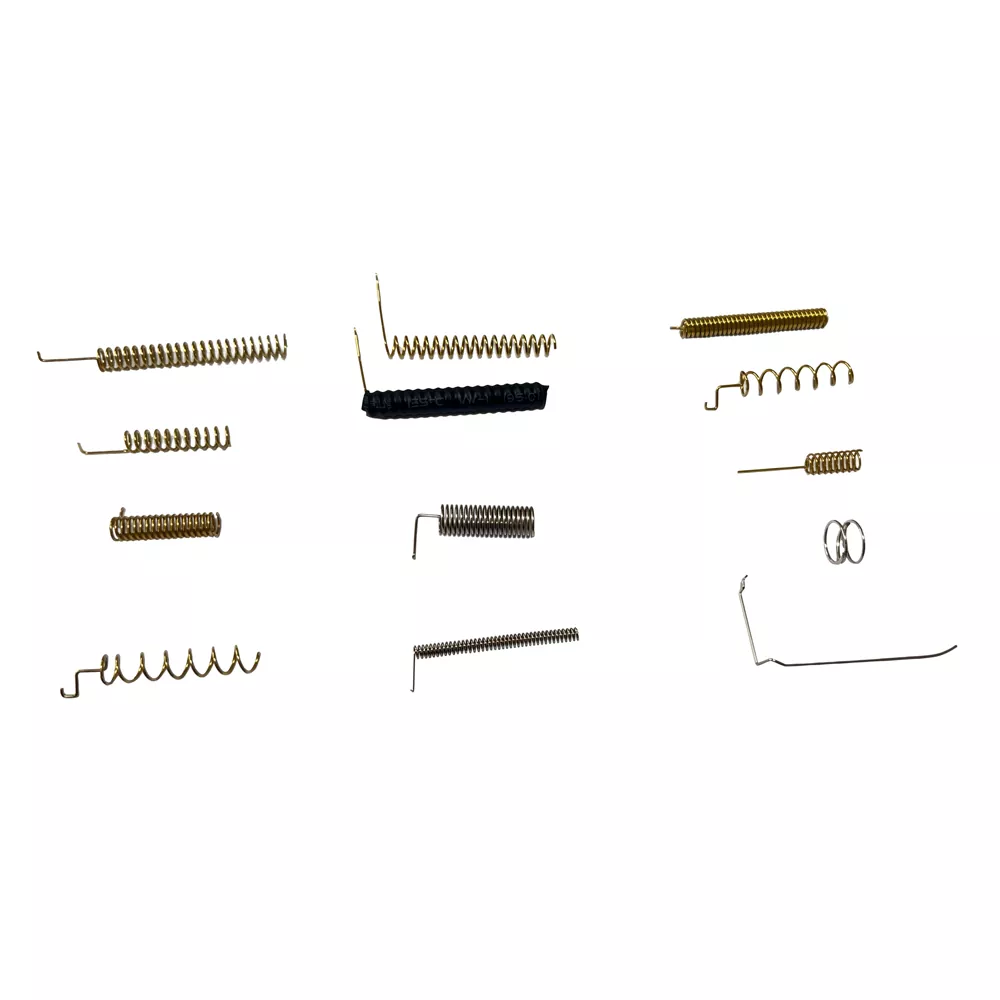

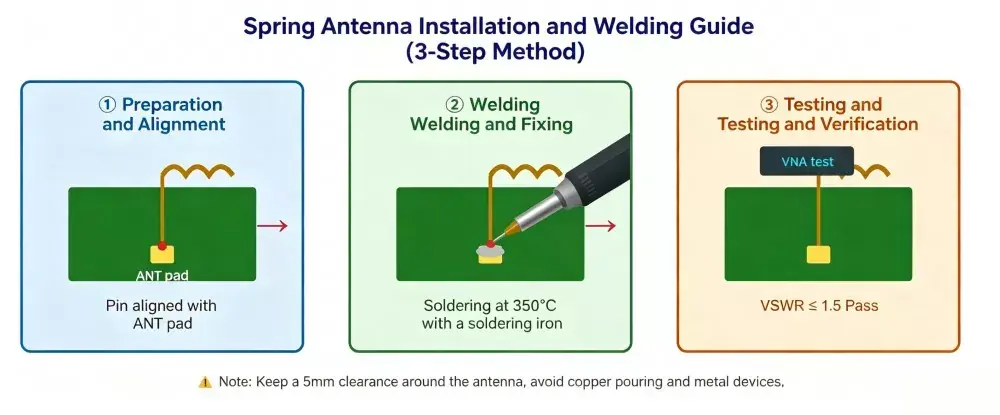

Ghid de instalare
Pasul 1: Pregătiți-vă pentru sudare
Aliniați pinul (de obicei un singur pin sau un tampon de lipit) de la capătul antenei cu arc cu suportul de lipit ANT rezervat pe PCB. Placa de lipit trebuie conectată la linia de alimentare RF, cum ar fi o linie microstrip de 50 ohmi sau un ghid de undă coplanar, pentru a asigura transmisia corectă a semnalului.
Pasul 2: Sudarea și fixarea
Îndoiți secțiunea în formă de cârlig și conectați-o la pinul ANT al modulului fără fir, apoi finalizați în siguranță procesul de lipire. Lipirea prin reflow este recomandată deoarece este compatibilă cu procesele standard de asamblare pe suprafață.
Pasul 3: Inspecție și testare

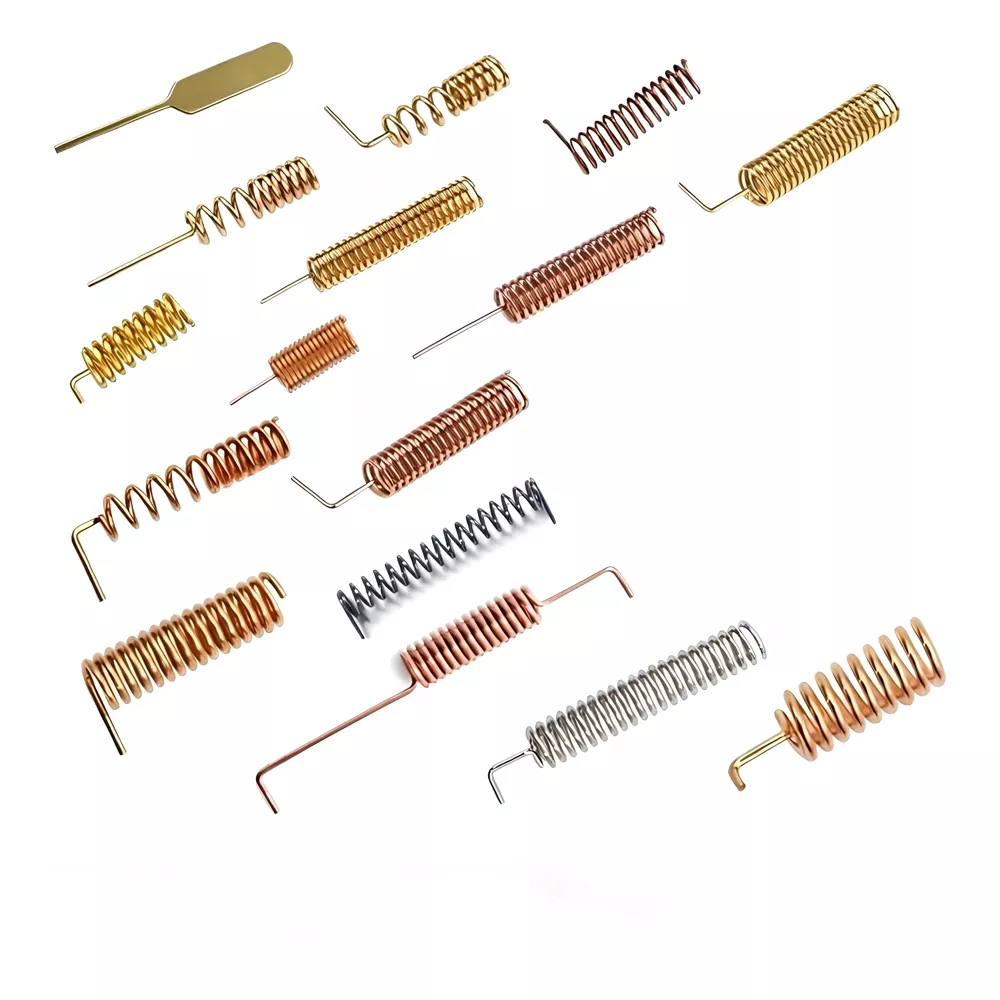

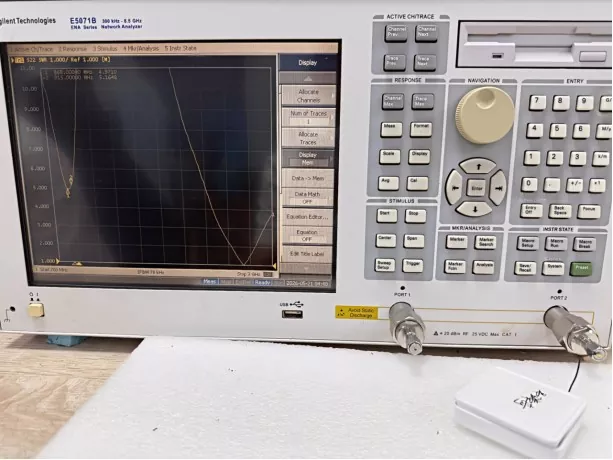

După lipire, utilizați un analizor de rețea vectorială pentru a măsura raportul de undă staționară de tensiune (VSWR) și verificați dacă performanța RF îndeplinește specificațiile necesare.
Note
1. Mențineți zona liberă: evitați rutarea firelor și plasarea componentelor metalice pe o rază de 5 mm față de antenă; nu acoperiți bateria sau capacul de protecție la 10 mm sau mai mult deasupra fundului.
2. Linie de transmisie 50Ω: Conectați cipul RF direct printr-o microstrip pe același strat sau o bandă în stratul interior; utilizați teșituri de 45° la colțuri pentru a evita schimbările bruște de impedanță.
3. Stai departe de metal: atunci când folosești o antenă cu arc, primul pas este să te asiguri că antena este ținută departe de materiale metalice, inclusiv planuri de masă de pe plăci de circuite, urme de cablare, baterii, ecrane, carcase metalice și multe altele.
4. Direcția de sudare consecventă: în producția de masă, este esențial să se asigure că direcția de sudare a antenei se potrivește cu direcția de sudare specificată de producătorul antenei la momentul selecției.
5. Tuning și Margining: Dacă mediul electromagnetic al întregului dispozitiv cu carcasă de plastic este complex, o rețea π poate fi rezervată la capătul RF, iar frecvența de rezonanță poate fi reglată fin folosind un condensator reglabil de la 3 pF la 6,8 pF.
Cum să alegi o antenă cu arc?
|
Pași de selecție |
Puncte cheie |
Detalii |
|
1. Confirmați frecvența de operare |
Selectați antena după protocolul de comunicare și banda de frecvență |
Benzi de frecvență comune: • 315 MHz: Dispozitive tradiționale de control la distanță • 433 MHz: LoRa, contoare inteligente, telecomenzi industriale • 470/490 MHz: echipamente IoT industriale • 868/915 MHz: benzi ISM pentru Europa și America de Nord • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Banda GSM: module de comunicație celulară |
|
2. Evaluați cerințele de câștig |
Potriviți câștigul cu distanța de transmisie |
• Distanță scurtă (<100m): 0,8~2 dBi • Distanță medie (100-500m): 2~3 dBi • Distanță lungă (>500m): Peste 3 dBi |
|
3. Verificați spațiul de instalare |
Potriviți dimensiunea și structura cu PCB |
1. Măsurați spațiul interior al echipamentului pentru a selecta lungimea și diametrul corespunzătoare. 2. Sunt disponibile antene de tip îndoit pentru montarea pe marginea PCB-ului în spații cu spațiu limitat. |
|
4. Evaluați mediul de aplicare |
Protecție anti-interferență și anticoroziune |
1. Echipamente cu ecranare metalica: Se recomanda antena cu polarizare circulara. 2. Mediu umed/exterior: placare cu argint/aur pentru antioxidare. |
|
5. Alegeți un furnizor de încredere |
Serviciu unic de producție personalizat |
Qianmu Communication este o fabrică și furnizor de antene profesionale, care sprijină OEM și ODM, oferind servicii complete, inclusiv proiectarea antenei, eșantionarea și producția de masă. |
FAQ
Î1: Care este mai bine, o antenă cu arc sau o antenă PCB?
R: Alegerea depinde de cerințele specifice aplicației. Soluțiile Spring Antenna sunt potrivite pentru aplicațiile care necesită transmisie pe distanțe lungi (>100 de metri), acoperire omnidirecțională și direcții de instalare flexibile, în timp ce antenele PCB sunt mai potrivite pentru dispozitive compacte cu limitări stricte de dimensiune și cost. Qianmu Communication oferă ambele soluții și oferă recomandări profesionale bazate pe diferite nevoi ale proiectului.
Î2: Câștig mai mare înseamnă întotdeauna o performanță mai bună a antenei?
R: Nu neapărat. Câștigul mai mare îmbunătățește de obicei concentrarea semnalului, dar poate reduce acoperirea în anumite direcții. Selecția optimă ar trebui să ia în considerare distanța de transmisie, cerințele de acoperire și mediul de aplicare. Qianmu Communication oferă produse cu diferite opțiuni de câștig de la 0,8 la 3,5 dBi.
Î3: Antena poate fi personalizată?
A: Da. Qianmu Communication oferă servicii de personalizare OEM/ODM, inclusiv ajustarea frecvenței, modificarea dimensiunii, selecția materialului și personalizarea unghiului de îndoire pentru a îndeplini cerințele diferitelor aplicații.
Î4: Care este intervalul de temperatură de funcționare?
R: Produsele Qianmu Communication funcționează în mod fiabil de la -40℃ la +85℃, îndeplinind cerințele majorității aplicațiilor industriale și de consum.
Î5: Este necesară potrivirea impedanței?
A: Da. Impedanța standard este de 50Ω, iar aplicațiile practice pot necesita componente de potrivire între antenă și portul transmițătorului RF pentru a obține performanțe optime. Qianmu Communication oferă suport tehnic pentru potrivirea și depanarea antenei.
Î6: Care este cantitatea minimă de comandă (MOQ)?
R: Qianmu Communication acceptă cantități flexibile de comandă, de la probe prototip și loturi mici până la producție la scară largă. Pentru cerințe detaliate MOQ, vă rugăm să contactați echipa noastră de vânzări.
