Antena pentru monede

Antena monedă este o antenă RF externă compactă, cilindrică, cu o formă asemănătoare unui buton. Proiectat ca o antenă cu bandă dublă de 2,4 GHz și 5,8 GHz, oferă o soluție ușoară de transmisie fără fir pentru dispozitive electronice mici care utilizează comunicații WiFi, Bluetooth și ZigBee.

Antena cu tijă de cauciuc cu buton dezvoltată de Qianmu Communication adoptă tehnologia de turnare și etanșare prin injecție dintr-o singură bucată. Acesta integrează un element rezonant complet din cupru și un strat de ecran reflectorizant metalic în partea de jos.

Echipată cu o interfață filetată SMA standard, această antenă SMA cu bandă dublă poate fi montată și fixată direct pe carcasa dispozitivului. În comparație cu antenele subțiri cu tijă de cauciuc și antenele PCB încorporate, oferă o structură compactă, discretă, cu o carcasă etanșă pentru aplicații interioare și exterioare.

Cum funcționează

Antena monedei folosește un oscilator intern de cupru inel cu dublu strat pentru transmisia și recepția RF în bandă duală. Baza în formă de buton încorporează un strat reflectorizant metalic conceput pentru a ajuta la gestionarea radiației semnalului și pentru a reduce influența componentelor electronice din apropiere.

1. Design oscilator stratificat:Stratul superior este proiectat pentru banda de 2,4 GHz utilizată de Bluetooth și ZigBee, în timp ce stratul inferior acceptă banda de 5,8 GHz utilizată de dispozitivele WiFi compatibile. VSWR de bandă completă declarată este ≤1,35.

2. Ecranarea bazei și gestionarea interferențelor:Stratul reflectorizant metalic inferior este proiectat pentru a reduce influența interferențelor electromagnetice de la placa principală a dispozitivului, bateria cu litiu și carcasa metalică. Performanța reală depinde de mediul de instalare și necesită testare pe dispozitivul finit.

3. Carcasă etanșă și rezistență la temperatură:Carcasa turnată prin injecție dintr-o singură bucată este proiectată pentru protecția mediului. Intervalul de temperatură de funcționare declarat este de la -35°C la +70°C. Stabilitatea frecvenței legată de temperatură trebuie confirmată în condițiile de testare specificate.

4. Potrivirea impedanței RF:Antena folosește o impedanță nominală de 50Ω pentru a sprijini integrarea RF și pentru a reduce nepotrivirea impedanței. Câștigul, VSWR și eficiența radiațiilor pot fi evaluate prin testarea RF adecvată.

Echipamente și aplicații compatibile

1. Casă inteligentă:Ca antenă pentru dispozitive Smart Home, poate fi folosită în mini-gateway-uri inteligente, prize WiFi, alarme pentru uși și ferestre și telecomenzi Bluetooth. Structura sa compactă ajută la găzduirea conectivității wireless în dispozitivele cu spațiu de instalare limitat.

2. Internetul Industrial al Lucrurilor:Această antenă cu senzor fără fir poate fi luată în considerare pentru terminale miniaturale de temperatură și umiditate, noduri de urmărire a bunurilor din depozit și module de transmisie de date fără fir. De asemenea, este relevant pentru aplicațiile Antena pentru dispozitive IoT în care banda de frecvență și condițiile de instalare corespund cerințelor sistemului.

3. Electronice portabile:Ca antenă compactă pentru dispozitive portabile, poate fi utilizată în echipamente de scanare portabile, detectoare portabile și mini difuzoare Bluetooth. Dispozitivul și performanța RF trebuie evaluate înainte de integrarea finală.

4. Dispozitive de securitate:Această antenă pentru dispozitive de securitate fără fir poate fi potrivită pentru camere wireless mici și sisteme de control al accesului. Pentru sistemele de intrare compatibile bazate pe Bluetooth, poate servi ca antenă de control al accesului Bluetooth.

5. Accesorii RF:Accesoriile opționale includ cabluri de alimentare SMA la IPEX și alte componente de conectare RF compatibile. Selectarea conectorului trebuie confirmată în raport cu modulul wireless și interfața dispozitivului.

Caracteristicile de bază ale produsului

Qianmu Communication oferă opțiuni de antenă monedă pentru dispozitive wireless compacte, cu specificații și configurații de interfață selectate în funcție de cerințele aplicației.

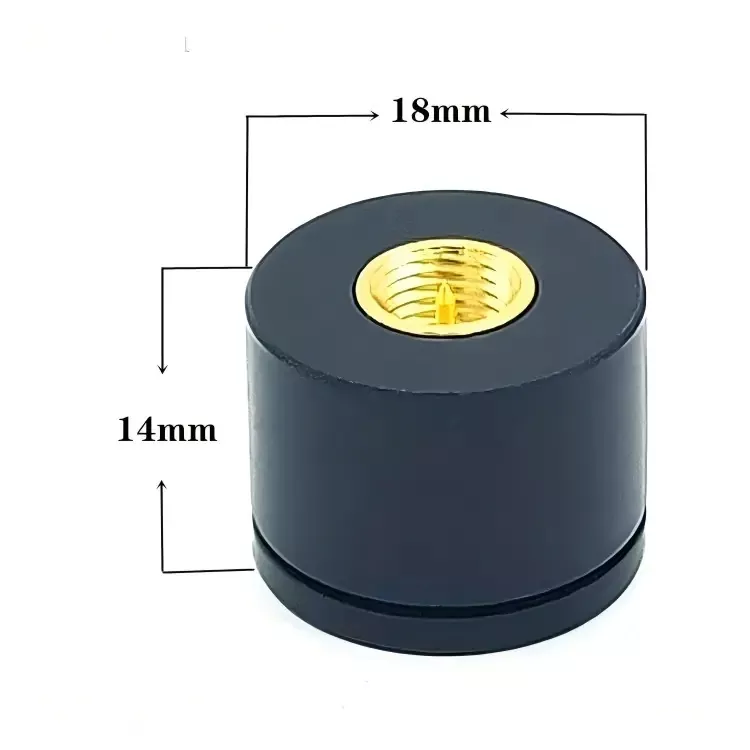

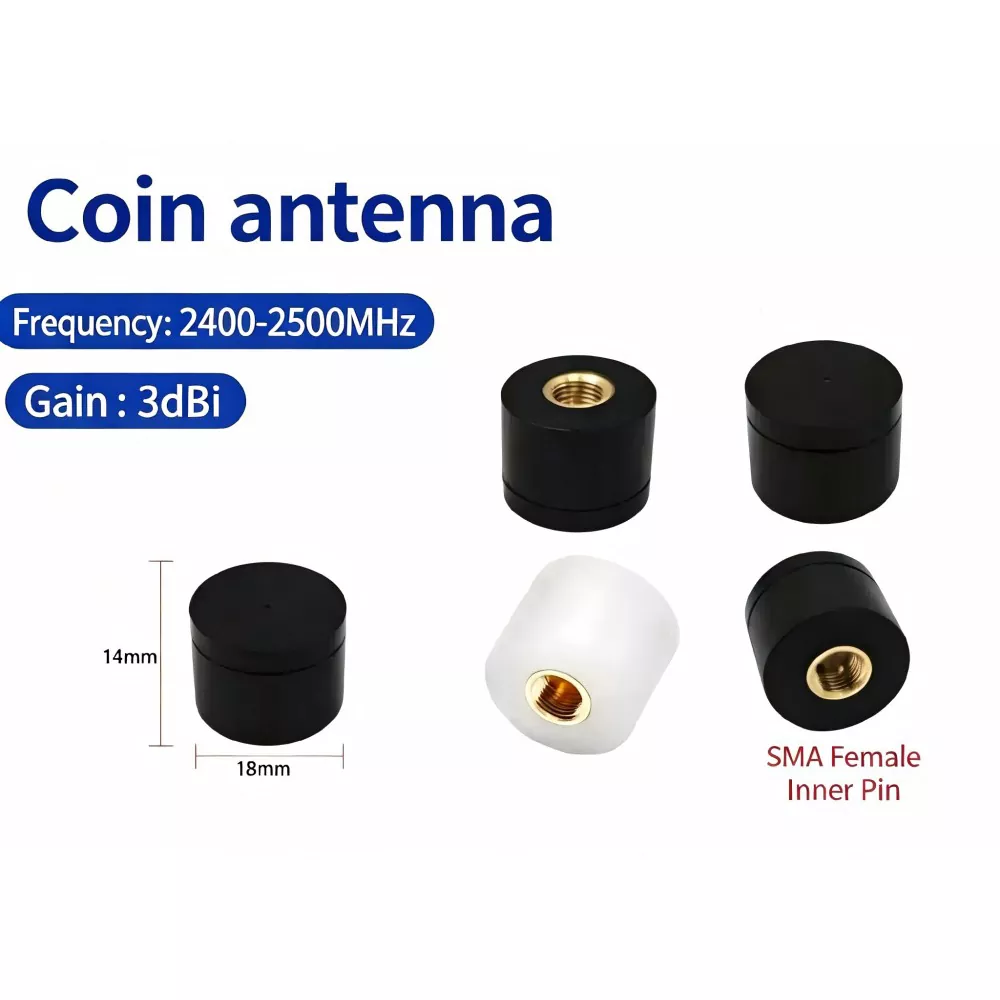

1. Structură compactă în formă de nasture:Disponibil în diametre de bază de 15 mm și 18 mm, cu o înălțime de 14 mm. Amprenta redusă susține instalațiile în care spațiul extern al antenei este limitat.

2. Funcționare în bandă duală:Această mini antenă WiFi acceptă intervalele de frecvență specificate de 2,4 GHz și 5,8 GHz. În funcție de configurația dispozitivului, antena poate fi utilizată în aplicații compatibile WiFi, Bluetooth și ZigBee. Confirmați cerințele de frecvență specifice protocolului înainte de selecție.

3. Opțiuni de interfață:Configurațiile standard includ interfețe SMA cu diferite aranjamente de contact. Accesoriile compatibile pot include terminale de lipit și cabluri de alimentare IPEX de prima generație sau a patra generație, în funcție de configurația selectată.

4. Protecția mediului:Carcasa cu clasificare IP54 este proiectată pentru a oferi protecție împotriva pătrunderii prafului și a stropilor de apă. Opțiunile de carcasă alb-negru sunt disponibile în funcție de stocul și cerințele comenzii.

5. Personalizare:Opțiunile personalizate de antenă SMA pot include ajustări dimensionale, imprimarea logo-ului carcasei și configurațiile conectorului RF. Disponibilitatea stocului, timpul de livrare al mostrei și prețul pe volum ar trebui să fie confirmate pentru fiecare comandă.

Specificatii tehnice

Exemple de aplicații

1. Echipamente pentru casă inteligentă:O antenă compactă poate fi instalată pe o alarmă WiFi pentru ușă sau fereastră unde spațiul de locuit este limitat. Intervalul final de conectare depinde de amplasarea antenei, pereți, interferențe și configurația RF a dispozitivului.

2. Terminale pentru senzori industriali:O antenă cu senzor fără fir poate fi utilizată cu echipamente de monitorizare a temperaturii și umidității. Pentru dispozitivele cu carcasă metalică, poziționarea antenei și structura solului din jur ar trebui evaluate pentru a determina efectul acestora asupra performanței RF.

3. Echipament exterior pentru controlul accesului:O antenă montată extern poate accepta dispozitive de control al accesului Bluetooth compatibile. Carcasa, etanșarea conectorului și aranjamentul de montare trebuie verificate în raport cu condițiile de mediu necesare.

4. Echipament portabil:Această mini antenă pentru dispozitive portabile poate fi luată în considerare pentru scanere wireless de coduri de bare și alte dispozitive electronice portabile care necesită o antenă externă compactă. Stabilitatea conexiunii trebuie validată în mediul de operare prevăzut.

Ghid de selecție și comandă

1. Selectarea frecventei:Pentru dispozitivele care utilizează configurații compatibile WiFi și Bluetooth, evaluați modelul cu bandă duală de 2,4 GHz și 5,8 GHz. Pentru aplicațiile numai Bluetooth, poate fi luată în considerare o configurație cu bandă unică de 2,4 GHz, dacă este disponibilă.

2. Mediu de instalare:Pentru dispozitivele cu carcase metalice, verificați poziția de montare a antenei, spațiul liber și aranjamentul de împământare. O bază reflectorizantă nu elimină necesitatea testării RF în carcasa finală.

3. Alegerea mărimii:Luați în considerare versiunea cu diametrul de 15 mm atunci când spațiul de montare este limitat. Versiunea de 18 mm poate fi luată în considerare atunci când spațiul disponibil și caracteristicile RF necesare o acceptă; confirmați performanța în loc să presupunem că modelul mai mare oferă întotdeauna un câștig mai mare.

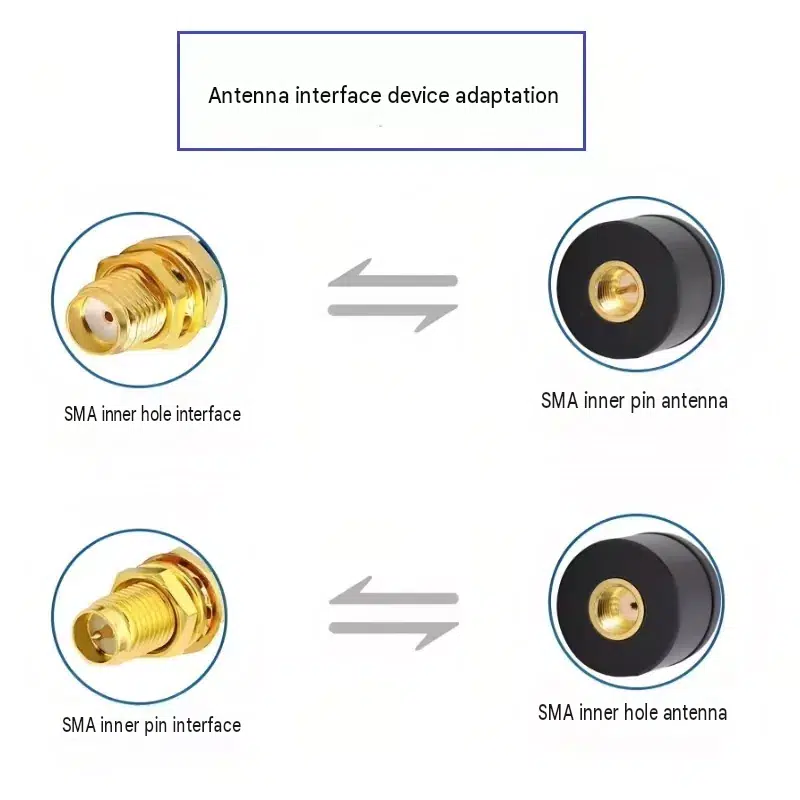

4. Cerințe de interfață și export:Confirmați dacă dispozitivul necesită o interfață SMA cu pini interior sau găuri interioare. Cablurile adaptoare IPEX, configurațiile conectorilor și ambalajul neutru pentru export pot fi discutate atunci când pregătiți o comandă.

FAQ

1. Poate fi folosită această antenă cu dispozitive cu carcasă metalică?

Poate fi potrivit pentru dispozitive cu carcasă metalică, dar performanța depinde de poziția de montare a antenei, spațiul liber, structura solului și designul carcasei. Baza reflectorizant este menită să ajute la gestionarea interacțiunii cu structurile din apropiere. Se recomandă testarea în dispozitivul finit.

2. Interfața SMA poate fi schimbată în IPEX?

Pot fi disponibile cabluri de alimentare și configurații de interfață compatibile, inclusiv generațiile IPEX specificate. Vă rugăm să confirmați tipul de conector necesar, lungimea cablului și aranjamentul de instalare înainte de a comanda.

3. Se poate furniza un raport de testare de laborator?

Documentația de testare RF poate fi disponibilă pentru configurațiile aplicabile ale produsului. Confirmați rapoartele disponibile, parametrii măsurați și condițiile de testare cu Qianmu Communication înainte de a plasa o comandă.

4. Este această antenă cu bandă dublă de 2,4 GHz și 5,8 GHz potrivită pentru dispozitive WiFi și Bluetooth?

Gamele de frecvență specificate acoperă funcționarea de 2,4 GHz și 5,8 GHz. Compatibilitatea depinde de protocolul fără fir al dispozitivului, banda de frecvență necesară, conectorul și designul RF. Pentru dispozitivele ZigBee care funcționează la 2,4 GHz, confirmați configurația potrivită și validați performanța produsului final.

5. Se poate personaliza configurația conectorului sau a cablului?

Configurațiile personalizate de antenă SMA pot fi disponibile pentru diferite interfețe ale dispozitivului și cerințe de instalare. Furnizați tipul de conector, lungimea cablului, domeniul de frecvență și aplicația țintă, astfel încât configurația necesară să poată fi evaluată.

6. Poate fi folosită această antenă în senzori inteligenți și echipamente portabile?

Poate fi potrivit pentru aplicații Antena WiFi pentru senzori inteligenți și alte produse fără fir compacte atunci când intervalul de frecvență și caracteristicile RF îndeplinesc cerințele dispozitivului. Pentru echipamente portabile, evaluați spațiul de montare disponibil, materialele carcasei și poziția antenei înainte de a finaliza proiectarea.
