Cum poate o antenă WiFi pentru cadru foto digital să îmbunătățească performanța wireless și transmisia de la distanță a imaginii

Atunci când ramele foto inteligente au nevoie de sincronizare fiabilă în cloud, actualizări rapide de imagini și conectivitate wireless stabilă, este corectAntenă WiFi cadru foto digitaldevine o componentă hardware importantă.Qianmudezvoltă soluții de antene dedicate pentru rame foto digitale compacte, ajutând producătorii să abordeze atenuarea semnalului, interferența internă și spațiul de instalare limitat prin design RF specific aplicației.

O ramă foto digitală depinde de WiFi pentru funcții precum sincronizarea în cloud, transmiterea fotografiilor de la distanță, actualizările de conținut programate și gestionarea dispozitivelor bazată pe aplicații. Cu toate acestea, antena funcționează într-o carcasă compactă care conține ecrane, baterii, plăci de circuite și alte componente care pot afecta performanța RF. O antenă dedicată poate fi proiectată în jurul structurii fizice a cadrului, benzilor de operare, conectorului, traseului cablului și poziției de instalare. Soluția Qianmu acceptă aplicații de 2,4 GHz și 5 GHz, cu specificații standard, inclusiv impedanță de 50Ω, SWR de ≤1,8, câștig de 2–4 dBi și configurații FPC, PCB SMT sau tije adezive externe. Dimensiunile personalizate, conectorii, lungimile cablurilor și parametrii RF sunt, de asemenea, disponibili pentru diferite modele de dispozitive.

Cuprins

1. De ce o ramă foto digitală are nevoie de o antenă WiFi dedicată?
2. Cum funcționează antena în interiorul unei rame foto inteligente?
3. Ce specificații ar trebui să evalueze cumpărătorii?
4. Unde pot fi folosite aceste antene?
5. Cum ar trebui să fie instalată o antenă WiFi?
6. Cum ar trebui producătorii să aleagă antena potrivită?
7. De ce să luați în considerare Qianmu pentru producția personalizată de antene?
8. Întrebări frecvente

De ce o ramă foto digitală are nevoie de o antenă WiFi dedicată?

O ramă foto digitală inteligentă este mai mult decât un afișaj. Multe modele moderne se conectează la routere, aplicații mobile, platforme cloud sau sisteme de gestionare a conținutului, astfel încât utilizatorii să poată încărca de la distanță imagini și să gestioneze conținutul afișat. Acest lucru face ca comunicarea fără fir să fie o parte importantă a experienței generale a produsului.

Dificultatea este că o ramă foto are de obicei spațiu intern limitat. Afișajul, bateria, placa de bază, difuzorul, componentele metalice și alte componente electronice pot influența performanța antenei. O antenă universală poate funcționa în condiții de laborator, dar se comportă diferit după ce este integrată în carcasa finită.

Prin urmare, o antenă dedicată este proiectată în jurul mediului de aplicație real. Informațiile despre produs Qianmu indică faptul că soluția sa este optimizată pentru rame foto compacte de 7 inchi până la 15,6 inchi și pentru potențialele interferențe cauzate de ecrane, baterii și plăci de bază.

• Suportă conectivitate stabilă în cloud și transmisie de imagini de la distanță.
• Proiectat pentru spații de instalare interioare compacte.
• Disponibil pentru aplicații wireless de 2,4 GHz și 5 GHz.
• Poate fi configurat cu conectori și lungimi de cablu diferite.

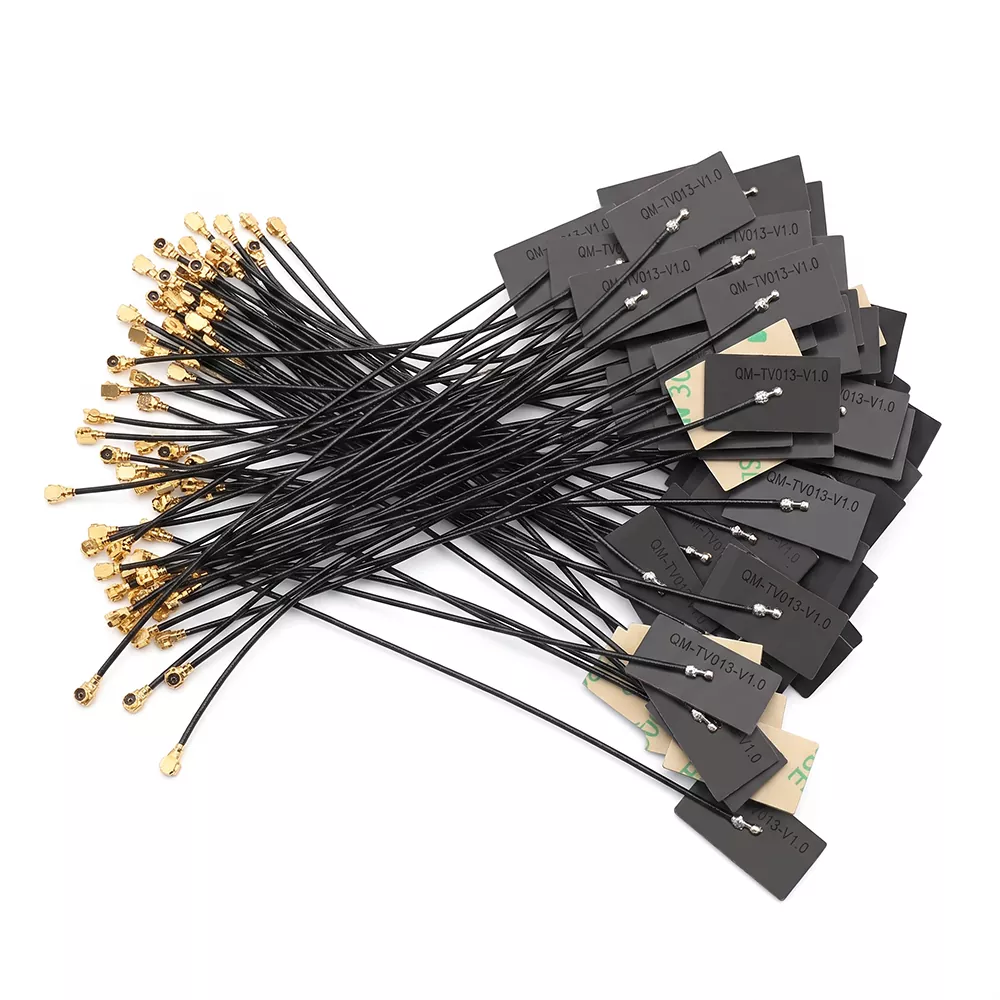

• Suportă FPC, PCB SMT și structuri de antenă exterioare cu tijă adezivă.

Cum funcționează antena în interiorul unei rame foto inteligente?

Antena realizează conversie în două sensuri între semnalele electrice și undele electromagnetice. În timpul transmisiei, modulul WiFi al ramei foto trimite un semnal electric RF către antenă. Antena radiază semnalul prin spațiul înconjurător către un router wireless sau un punct de acces.

În timpul recepției, semnalele wireless de la router sunt captate de antenă și convertite înapoi în semnale electrice pentru procesare de către modulul WiFi. Această comunicare bidirecțională permite funcții precum:

1. Încărcarea imaginilor de la distanță.
2. Sincronizare foto bazată pe cloud.
3. Actualizări de conținut pentru aplicații mobile.
4. Gestionarea afișajului programat.
5. Controlul dispozitivului bazat pe rețea.

Pentru inginerii de produs, performanța antenei nu poate fi evaluată independent de carcasă. Locația de instalare, garda la sol, traseul cablurilor, materialele din jur și componentele electronice din apropiere pot influența performanța practică RF.

Ce specificații ar trebui să evalueze cumpărătorii?

Alegerea unei antene numai după aspect sau tip de conector poate crea probleme în timpul testării prototipului sau producției în masă. Inginerii RF și echipele de achiziții ar trebui să examineze intervalul de frecvență, impedanța, SWR, câștigul, structura antenei, specificațiile cablului, conectorul și cerințele de mediu înainte de a confirma un model.

Acești parametri ar trebui să fie întotdeauna luați în considerare împreună cu carcasa finală și modulul wireless. Un câștig nominal mai mare nu înseamnă automat o performanță mai bună în fiecare produs, deoarece eficiența și potrivirea antenei depind în mare măsură de structura înconjurătoare.

Unde pot fi folosite aceste antene?

O antenă dedicată poate suporta diferite categorii de produse inteligente pentru rame foto. Cerința comună este o comunicație wireless fiabilă într-o carcasă electronică compactă.

• Rame foto inteligente pentru acasă:Potrivit pentru produse de 7 inchi, 8 inchi, 10,1 inchi, 12 inchi și 15,6 inchi.
• Cadre nor cu ecran tactil:Acceptă produse care primesc fotografii prin aplicații mobile și platforme cloud.
• Rame de afișare comerciale:Aplicabil pentru afișajele hotelurilor, ecranele cu informații despre pensiuni, cadrele publicitare din hol și produsele de afișare corporative.
• Produse cadou portabile:Util pentru rame foto fără fir alimentate cu baterie, concepute pentru piețele de comerț electronic de consumatori și transfrontaliere.
• Electronică încorporată:Poate fi integrat cu soluții de placă de bază bazate pe platforme precum Rockchip, Allwinner și ESP32.

Pentru produsele non-standard, dezvoltarea antenei se poate baza pe desene structurale, spațiul de instalare, cerințele de interfață și modulul wireless utilizat de dispozitivul finit.

Cum ar trebui să fie instalată o antenă WiFi?

Instalarea corectă este esențială deoarece chiar și o antenă adecvată din punct de vedere tehnic poate suferi o degradare a performanței dacă este poziționată incorect în interiorul carcasei.

Pasul 1: Pregătiți zona de instalare

Opriți rama foto și scoateți capacul din spate. Curățați zona de instalare prevăzută și asigurați-vă că există suficient spațiu pentru corpul antenei și cablul coaxial. Evitați locațiile în care structurile metalice pot obstrucționa calea RF.

Pasul 2: Poziționați antena

Pentru o antenă FPC, așezați antena adezivă plat pe o suprafață internă adecvată. Evitați interferențele directe de la afișaj, baterie, componentele plăcii de bază și alte obstacole potențiale RF. Antenele exterioare cu tijă adezivă trebuie să fie bine poziționate în punctul de montare desemnat.

Pasul 3: Conectați-vă și testați

Conectați antena la modulul WiFi folosind conectorul RF corect. Păstrați cablul coaxial organizat și evitați îndoirile ascuțite inutile, compresia sau încurcarea. După reasamblarea carcasei, testați conectivitatea la rețea, transmiterea imaginilor de la distanță și funcționarea de lungă durată.

Pentru producția de masă, producătorii ar trebui să urmeze un desen de instalare standardizat. Poziționarea consecventă a antenei ajută la reducerea variațiilor între unitățile de producție.

Cum ar trebui producătorii să aleagă antena potrivită?

Echipele de produs ar trebui să evalueze selecția antenei ca parte a sistemului complet fără fir, mai degrabă decât să o trateze ca pe o componentă izolată. Următoarea listă de verificare poate ajuta la reducerea riscurilor de prototip și producție.

1. Confirmați banda wireless.Stabiliți dacă dispozitivul necesită funcționare la 2,4 GHz, 5 GHz sau dual-band.
2. Verificați spațiul de instalare disponibil.Măsurați suprafața antenei și luați în considerare poziția afișajului, a bateriei, a PCB-ului și a carcasei.
3. Potriviți conectorul RF.Verificați dacă modulul necesită IPEX4, MHF1, RP-SMA sau altă interfață.
4. Definiți cerințele pentru cablu.Lungimea cablului și traseul trebuie determinate înainte de finalizarea antenei.
5. Evaluați performanța RF în produsul finit.Testarea prototipului trebuie efectuată după ce antena este instalată în carcasa propriu-zisă.
6. Solicitați mostre înainte de producția în vrac.Validarea eșantionului ajută la confirmarea compatibilității și reduce riscul problemelor de semnal la scară largă.
7. Luați în considerare capacitatea de personalizare.Un producător capabil să ajusteze dimensiunile, câștigul, conectorii și specificațiile cablurilor poate sprijini mai bine proiectele de produse non-standard.

Pentru echipele de achiziții, comunicarea directă cu producătorul antenei poate simplifica, de asemenea, clarificarea tehnică, testarea probelor, coordonarea producției și modificările ulterioare de proiectare.

De ce să luați în considerare Qianmu pentru producția personalizată de antene?

Qianmu Communication se concentrează pe cercetarea, dezvoltarea și producția de antene de comunicații, inclusiv antene FPC, antene PCB, antene WiFi, antene Bluetooth, antene 5G, antene GPS și soluții RF personalizate.

Pentru aplicațiile cu rame foto digitale, Qianmu oferă modele dedicate, mai degrabă decât să se bazeze doar pe configurații de antene generice. Capacitățile sale de producție acceptă personalizarea bazată pe dimensiunile produsului, modulele de comunicație, frecvența de operare, poziția de instalare, cerințele conectorului și specificațiile cablurilor.

Specificațiile de produs publicate de producător includ conformitatea RoHS și REACH, în timp ce asistența pentru certificarea CE și FCC poate fi oferită în funcție de cerințele proiectului. Pentru proiectele OEM și ODM, cumpărătorii pot evalua, de asemenea, mostre înainte de a trece la producția de volum.

Pentru informații suplimentare despre capacitățile antenei Qianmu, explorațiSoluții de fabricare a antenei Qianmusau revizuiți dedicatPagina de produs Digital Photo Frame Antena WiFi.

Întrebări frecvente

Dimensiunile antenei și conectorul pot fi personalizate?

Da. Qianmu acceptă personalizarea dimensiunilor antenei, a lungimii cablului, a parametrilor de câștig și a tipurilor de conector în funcție de structura dispozitivului, spațiul de instalare și interfața modulului WiFi.

Antena acceptă WiFi atât 2,4 GHz, cât și 5 GHz?

Specificația standard acceptă 2400–2500 MHz și 5150–5850 MHz. Configurațiile specifice ale benzii pot fi discutate în funcție de modulul wireless și cerințele aplicației.

Ce structuri de antene sunt disponibile pentru ramele foto digitale?

Structurile disponibile includ antene flexibile FPC, antene PCB SMT și antene externe cu tijă adezivă. Structura adecvată depinde de carcasă, spațiul disponibil, metoda de instalare și designul RF.

Ce ar trebui testat înainte de a plasa o comandă în vrac?

Producătorii ar trebui să testeze antena din carcasa produsului finit și să evalueze stabilitatea wireless, transmisia de imagini de la distanță, fiabilitatea conexiunii și performanța în condiții de operare realiste. Acest lucru ajută la identificarea problemelor de integrare înainte de producția în masă.

Antena poate fi folosită pentru produse comerciale de afișare digitală?

Da. Gama de aplicații include rame de afișare inteligente comerciale, afișaje pentru hoteluri și pensiuni, rame publicitare pentru hol, produse de afișare corporative și alte aplicații digitale conectate pentru rame foto.

Concluzie

O conexiune wireless de încredere este esențială pentru ramele foto inteligente moderne, care depind de sincronizarea în cloud și gestionarea conținutului de la distanță. Selectarea unei antene pe baza frecvenței, potrivirea RF, spațiul de instalare, conectorul, rutarea cablurilor și performanța reală a carcasei poate ajuta producătorii să construiască un sistem wireless mai consistent. Dacă dezvoltați o nouă ramă foto, înlocuiți o antenă existentă sau planificați producția OEM/ODM,contactaţi-nepentru a discuta cu echipa de ingineri Qianmu dimensiunile antenei, cerințele de frecvență, configurația conectorului, mostrele și nevoile personalizate de producție.
