De ce este o antenă flexibilă pentru căști esențială pentru dispozitivele audio wireless de ultimă generație

Pe măsură ce căștile și căștile wireless devin mai mici, mai inteligente și mai bogate în funcții, designul antenei joacă un rol din ce în ce mai important în menținerea unei comunicații wireless fiabile.QianmudezvoltăAntenă flexibilă pentru căștipentru căști TWS, căști fără fir, dispozitive de conducție osoasă și alte produse audio Bluetooth compacte, oferind soluții RF flexibile, ultra-subțiri și personalizabile pentru aplicații cu spațiu limitat.

O antenă de încredere este esențială pentru o comunicare stabilă prin Bluetooth, mai ales atunci când căștile fără fir trebuie să funcționeze în spații interne extrem de compacte și neregulate. OAntenă flexibilă pentru căștifolosește un substrat flexibil PI sau LCP cu un model de radiație conductiv de precizie, permițând antenei să se conformeze suprafețelor curbate, menținând în același timp o performanță RF de încredere.

Cuprins

• De ce este designul antenei atât de important în căștile moderne?
• Ce este o antenă flexibilă pentru căști?
• Cum funcționează o antenă flexibilă pentru căști?
• Care sunt principalele avantaje ale unei antene flexibile pentru căști?
• Unde pot fi folosite antene flexibile pentru căști?
• Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?
• Cum se compară cu antenele tradiționale?
• Cum ar trebui producătorii să aleagă antena potrivită?
• De ce contează producția și testarea RF?
• Întrebări frecvente
• Concluzie

De ce este designul antenei atât de important în căștile moderne?

Căștile fără fir se bazează pe comunicarea prin frecvență radio pentru a face schimb de date audio și de control cu ​​smartphone-uri, tablete, computere și alte dispozitive compatibile cu Bluetooth. Deși o antenă ocupă doar o cantitate mică de spațiu fizic, designul ei poate avea o influență majoră asupra performanței wireless.

Mediul intern al căștilor moderne TWS este deosebit de provocator. Bateriile, difuzoarele, microfoanele, componentele de încărcare, procesoarele, structurile de ecranare și componentele mecanice concurează pentru spațiu limitat. În același timp, antena funcționează aproape de corpul uman, ceea ce poate afecta propagarea RF și caracteristicile semnalului.

Soluțiile tradiționale de antenă pot necesita spațiu dedicat pentru PCB sau o zonă de instalare relativ mare. O antenă flexibilă oferă inginerilor o mai mare libertate de a poziționa elementul de radiație de-a lungul suprafețelor interne curbate, compartimentelor bateriei, tulpinilor sau altor zone disponibile.

Pentru producătorii care dezvoltă produse Bluetooth compacte, alegerea antenei ar trebui, prin urmare, să fie luată în considerare în primele etape de proiectare mecanică și RF, în loc să fie tratată ca o componentă de asamblare finală.

Ce este o antenă flexibilă pentru căști?

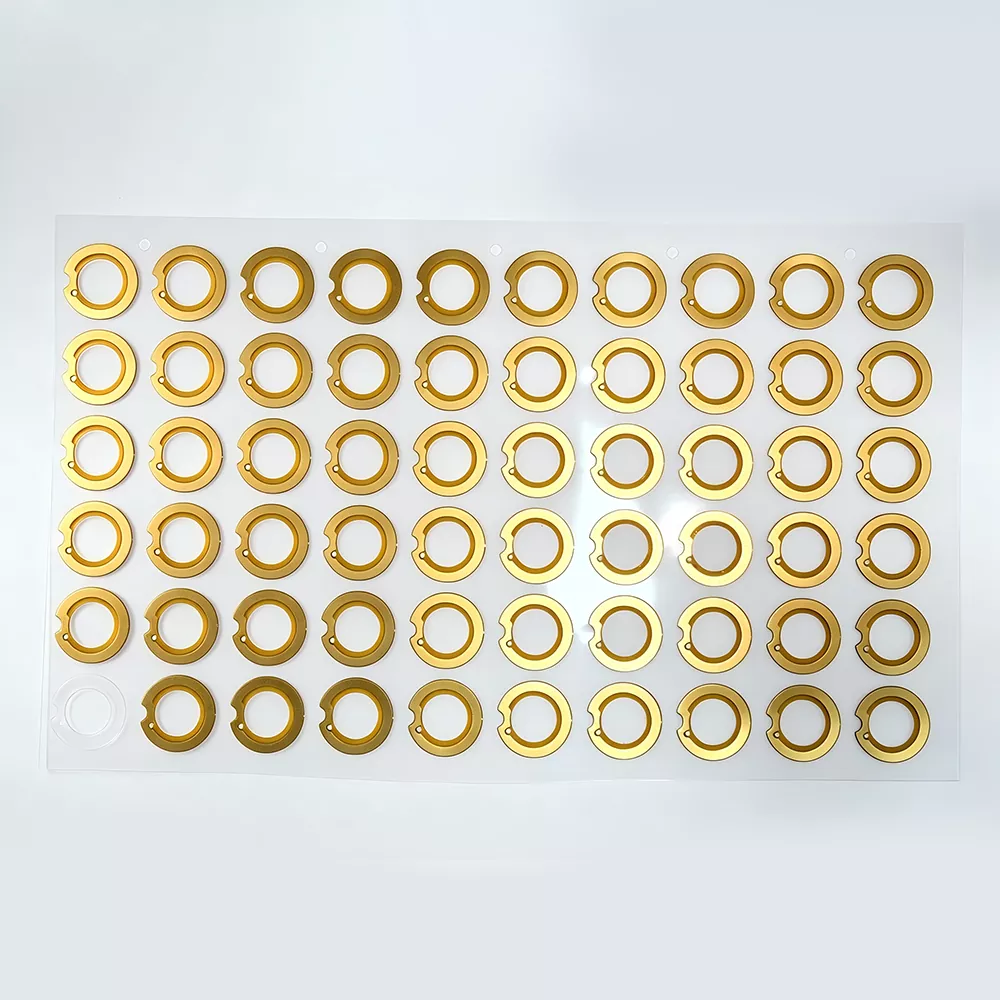

A Antenă flexibilă pentru căștieste o antenă RF în miniatură concepută pentru dispozitive audio fără fir compacte. În general, utilizează un substrat flexibil PI sau LCP cu un model de radiație conductiv format prin procese de fabricație și gravare de precizie.

Spre deosebire de antenele rigide PCB, structura flexibilă se poate îndoi și se poate conforma suprafețelor curbate sau neregulate. Acest lucru îl face deosebit de potrivit pentru produsele în care cavitatea antenei disponibilă este îngustă, curbată sau dificil de adaptat cu componente rigide convenționale.

Antenele flexibile pentru căști sunt proiectate în mod obișnuit pentru banda ISM Bluetooth de 2,4 GHz și pot suporta aplicații Bluetooth moderne. În funcție de proiect, producătorii pot personaliza dimensiunile antenei, substratul, lungimea cablului, configurația terminalului și metoda de instalare pentru a se potrivi cu arhitectura produsului.

Această flexibilitate a designului face ca antenele bazate pe FPC să fie deosebit de atractive pentru căști TWS, căști fără fir, căști cu conducție osoasă, dispozitive cu bandă pentru gât și alte produse wireless compacte.

Cum funcționează o antenă flexibilă pentru căști?

Principiul de funcționare al unei antene flexibile pentru căști se bazează pe conversia semnalelor electrice RF în unde electromagnetice și pe primirea energiei electromagnetice din mediul înconjurător.

1. Chipsetul Bluetooth generează un semnal electric de înaltă frecvență.
2. Semnalul RF se deplasează prin calea de transmisie către antenă.
3. Modelul de radiație conductiv transformă semnalul electric în energie electromagnetică.
4. Antena radiază semnalul în mediul înconjurător.
5. În timpul recepției, antena captează semnalele electromagnetice transmise de dispozitivul Bluetooth asociat.
6. Energia RF primită este convertită într-un semnal electric și transferată la modulul de comunicare Bluetooth.

Deoarece căștile și căștile sunt purtate aproape de corpul uman, potrivirea antenei, împământarea și poziționarea sunt deosebit de importante. Corpul uman, bateria, componentele metalice și materialele carcasei pot influența toate caracteristicile de impedanță și radiație ale antenei.

Prin urmare, reglarea corectă a RF este esențială. O antenă bine proiectată ar trebui evaluată în interiorul carcasei produsului real, mai degrabă decât testată doar ca o componentă izolată. Acest lucru îi ajută pe ingineri să identifice efectele de detonare și să optimizeze performanța wireless finală.

Care sunt principalele avantaje ale unei antene flexibile pentru căști?

Construcție ultra-subțire

Spațiul este una dintre cele mai mari provocări în dezvoltarea căștilor TWS. Construcția flexibilă a antenei FPC permite producătorilor să integreze o componentă RF în spații înguste fără a ocupa un volum mecanic excesiv.

În funcție de configurație, grosimea flexibilă a antenei poate fi disponibilă în aproximativ 0,12–0,30 mm, cu opțiuni comune, inclusiv 0,15 mm, 0,20 mm și 0,25 mm. Acest lucru îi ajută pe designerii de produse să optimizeze spațiul interior valoros.

Flexibilitate excelentă

Substratul flexibil permite antenei să urmărească suprafețele interne curbate și neregulate. Acest lucru este util în special atunci când o antenă rigidă convențională nu se potrivește în structura disponibilă.

Pentru produsele expuse la îndoiri repetate sau la mișcări mecanice, durabilitatea la îndoire este un alt aspect important. Selectarea corectă a substratului și designul adezivului pot îmbunătăți fiabilitatea mecanică în timpul utilizării pe termen lung.

Performanță stabilă RF Bluetooth

Performanța antenei depinde de mai mult decât de elementul de radiație în sine. Proiectarea punctului de alimentare, împământarea, potrivirea impedanței, poziția de instalare și componentele din apropiere pot afecta toate caracteristicile RF.

Din acest motiv, un furnizor profesionist de antene ar trebui să poată oferi suport de proiectare RF și recomandări de reglare în loc să furnizeze pur și simplu o antenă standard.

Asamblare usoara

Antenele flexibile pot fi furnizate cu suport adeziv rezistent la căldură, permițându-le să fie atașate direct pe suprafața internă dorită. Acest lucru poate reduce nevoia de structuri mecanice suplimentare de fixare și poate simplifica asamblarea.

Capacitate mare de personalizare

Diferitele carcase pentru căști necesită geometrii diferite de antenă. O soluție personalizată poate găzdui variații în:

• Contur și dimensiuni antenei
• Frecvența de funcționare
• Lungimea plumbului
• Tip conector și terminal
• substrat PI sau LCP
• Locul de instalare
• Raza de curbare
• Structura carcasei produsului

Unde pot fi folosite antene flexibile pentru căști?

Deși tehnologia este strâns asociată cu căștile TWS, antenele flexibile pot suporta o gamă mult mai largă de produse audio wireless compacte.

Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?

Atunci când achiziționează o antenă flexibilă de la un producător sau furnizor din China, cumpărătorii ar trebui să evalueze atât specificațiile electrice, cât și mecanice. O antenă care se potrivește spațiului disponibil poate necesita în continuare reglarea RF după ce este instalată în interiorul produsului finit.

Aceste valori ar trebui tratate ca specificații de referință. Performanța finală depinde de designul antenei, aspectul PCB-ului, structura de împământare, materialul carcasei, poziția de instalare și arhitectura generală RF.

Cum se compară cu antenele tradiționale?

În general, producătorii au de luat în considerare mai multe tehnologii de antene, inclusiv antene cu arc, antene rigide PCB și antene FPC flexibile. Opțiunea cea mai potrivită depinde de arhitectura produsului, spațiul disponibil, obiectivul de cost, cerințele RF și volumul de producție așteptat.

Pentru căștile cu structuri de carcasă neregulate sau spațiu interior extrem de limitat, construcția FPC flexibilă poate oferi un avantaj semnificativ de integrare mecanică. Acesta permite proiectanților de antene să lucreze în jurul componentelor existente în loc să solicite ca întreaga structură a produsului să găzduiască o antenă rigidă.

Cum ar trebui producătorii să aleagă antena potrivită?

Selectarea unei antene pentru căști ar trebui să înceapă cu produsul finit, mai degrabă decât cu un catalog de antene generice. Următorii factori pot ajuta producătorii să ia o decizie mai fiabilă.

1. Măsurați spațiul disponibil.Furnizați informații precise despre lungime, lățime, înălțime, curbe și componentele din jur ale cavității antenei.
2. Definiți cerințele RF.Confirmați intervalul de frecvență Bluetooth, distanța de comunicare așteptată, cerințele de impedanță și locația antenei.
3. Luați în considerare materialele pentru locuințe.Plasticul, metalul, bateriile, componentele de ecranare și alte structuri conductoare pot influența performanța RF.
4. Evaluați cerințele mecanice.Produsele expuse la vibrații, mișcări sau îndoiri repetate necesită o flexibilitate corespunzătoare și performanțe de atașare.
5. Solicitați probe prototip.Testarea antenei în interiorul carcasei propriu-zise oferă rezultate mai semnificative decât evaluarea independentă a antenei.
6. Examinați capacitățile de producție.Pentru proiectele de producție în masă, evaluați consistența calității, testarea RF, personalizarea, documentarea și capacitatea de livrare.

Furnizarea de desene precise de produs 2D sau 3D în timpul etapei de dezvoltare permite producătorului de antene să optimizeze designul mai eficient. Validarea prototipului poate ajuta apoi la reducerea riscului de a descoperi probleme RF după ce au început producția de scule și în masă.

De ce contează producția și testarea RF?

Performanța antenei depinde în mare măsură de consistența producției. Mici variații în dimensiuni, modele conductoare, poziționarea conectorului, plasarea adezivului sau caracteristicile substratului pot afecta rezultatul RF final.

Prin urmare, un producător de antene cu experiență ar trebui să ofere mai mult decât o componentă fizică. Ingineria RF, dezvoltarea mostrelor, potrivirea impedanței, reglarea, inspecția producției și documentația tehnică pot contribui toate la un proces de dezvoltare a produsului mai previzibil.

Testarea profesională RF poate include verificarea performanței într-o cameră anechoică, testarea mediului, ciclul de temperatură, testele mecanice de îndoire și alte proceduri de control al calității conform cerințelor aplicației.

Pentru achizițiile internaționale, documentația și asigurarea calității sunt de asemenea importante. În funcție de proiect, cumpărătorii pot avea nevoie de documentație de conformitate a materialelor, rapoarte de inspecție, informații despre ambalare, documente comerciale și alt suport legat de export.

Întrebări frecvente

Î1: Ce este o antenă flexibilă pentru căști?

O antenă flexibilă pentru căști este o antenă RF subțire, pliabilă, concepută pentru produse audio wireless compacte, cum ar fi căști TWS, căști Bluetooth, căști cu conducție osoasă și căști fără fir. Substratul său flexibil îi permite să se conformeze suprafețelor interne curbate.

Î2: Poate o antenă flexibilă pentru căști să accepte Bluetooth 5.3?

Da. O antenă de 2,4 GHz proiectată corespunzător poate fi utilizată cu aplicațiile Bluetooth 5.3 atunci când aspectul RF, potrivirea impedanței, împământarea și condițiile de instalare sunt implementate corect.

Î3: Dimensiunile antenei pot fi personalizate?

Da. Antenele flexibile pot fi personalizate în funcție de spațiul interior și structura mecanică a produsului. Parametri precum lungimea, lățimea, forma, grosimea, lungimea cablului, configurația conectorului și metoda de instalare pot fi ajustați în funcție de cerințele proiectului.

Î4: Ce materiale de substrat sunt disponibile în mod obișnuit?

PI și LCP sunt materiale de substrat de antenă flexibile utilizate în mod obișnuit. Materialul adecvat depinde de caracteristicile RF necesare, flexibilitatea mecanică, condițiile de temperatură, cerințele de fiabilitate și costul țintă de producție.

Î5: Poate o antenă flexibilă să folosească suport adeziv?

Da. Suportul adeziv poate simplifica instalarea, permițând antenei să fie fixate direct pe suprafața internă dorită. Tipul de adeziv trebuie selectat în funcție de temperatura de funcționare, materialul carcasei, procesul de asamblare și condițiile de funcționare așteptate.

Î6: Ce informații ar trebui să furnizeze cumpărătorii atunci când solicită o antenă personalizată?

În mod ideal, cumpărătorii ar trebui să furnizeze desene ale produsului, spațiul disponibil pentru antenă, informații despre aspectul PCB-ului, banda de frecvență țintă, cerințele conectorilor, materialul carcasei, poziția de instalare, cerințele mecanice și mediul de aplicare așteptat. Aceste informații ajută producătorul să dezvolte o soluție de antenă mai potrivită.

Î7: De ce ar trebui testată performanța antenei în interiorul produsului final?

Antena nu funcționează independent. Bateriile, PCB-urile, componentele metalice, carcasa din plastic, structurile de împământare și corpul uman pot influența performanța RF. Testarea antenei din interiorul carcasei finale oferă, prin urmare, o evaluare mai realistă a stabilității conexiunii și a performanței globale wireless.

Concluzie

Cererea tot mai mare pentru produse audio wireless mai mici și mai inteligente creează provocări din ce în ce mai complexe de integrare a antenei. OAntenă flexibilă pentru căștioferă o soluție eficientă, combinând dimensiunile compacte, flexibilitatea mecanică, geometria personalizabilă și performanța Bluetooth RF fiabilă. Pentru căștile TWS, căștile cu conducție osoasă, dispozitivele cu bandă pentru gât și alte produse wireless compacte, tehnologia flexibilă a antenei poate oferi o mai mare libertate de proiectare, ajutând în același timp producătorii să depășească structurile interne aglomerate.

Pentru companiile care își aprovizionează o soluție de antenă personalizată, parteneriatul cu un producător experimentat poate simplifica dezvoltarea de prototipuri, reglarea RF, testarea și producția în masă. Dacă dezvoltați o nouă căști fără fir, căști TWS sau un produs audio Bluetooth și aveți nevoie de o antenă potrivită cerințelor dumneavoastră mecanice și RF specifice,contactaţi-nepentru a discuta despre desenele, specificațiile tehnice, cerințele de personalizare, mostrele și planurile de producție cu echipa de inginerie a antenei Qianmu.
