Antena Lora

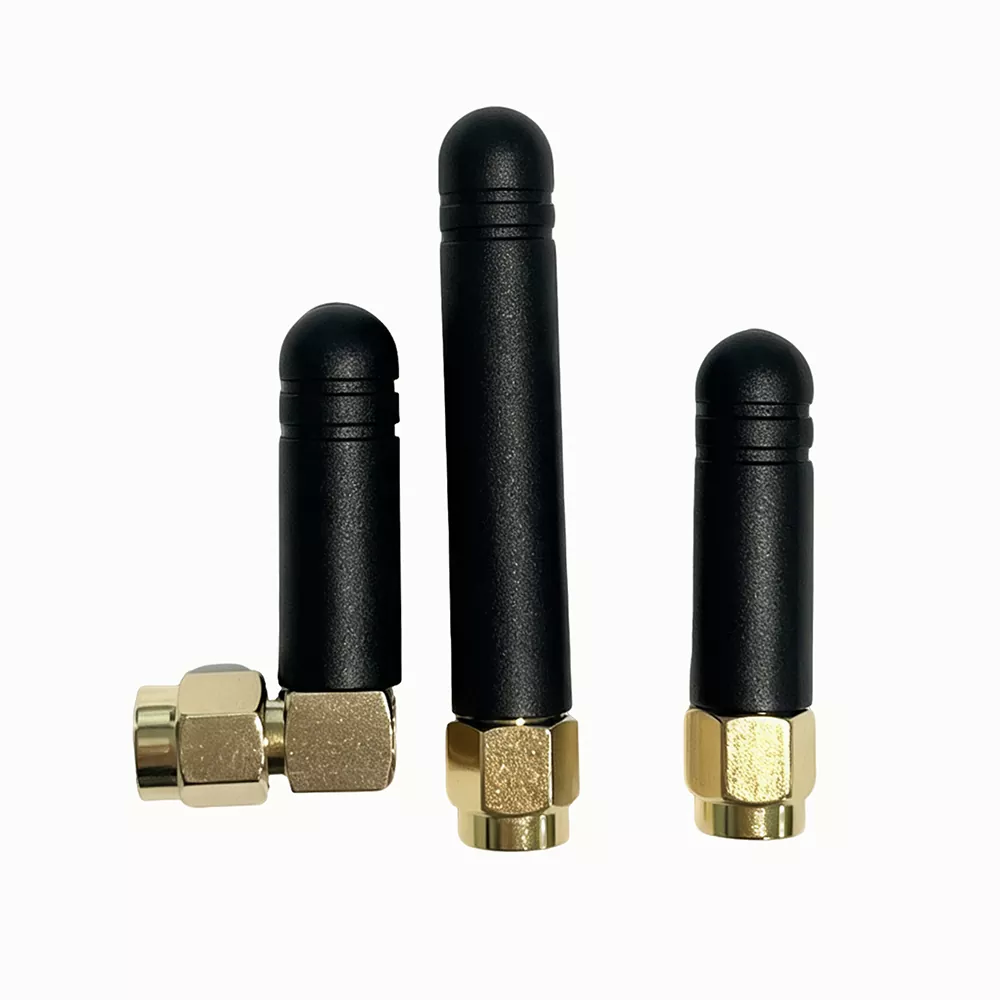

Antena LoRa este o antenă industrială IoT RF cu tijă de 433MHz și 868–920MHz, proiectată pentru comunicații cu spectru extins pe distanță lungă.

Dezvoltată de Qianmu Communication, această antenă adoptă o structură de tijă exterioară divizată care poate fi instalată în mod flexibil pe carcasele dispozitivelor, stâlpi și cutii, reducând pierderea de ecranare a semnalului cauzată de carcasele metalice, pereții și plăcile de bază.

Utilizează un oscilator din cupru pur turnat dintr-o singură bucată și o carcasă din PVC rezistentă la intemperii, acoperind cu precizie banda joasă de 433MHz și banda globală ISM de 868–920MHz.

Cu o performanță stabilă în lot, Antena LoRa este potrivită pentru proiecte de rețea IoT cu putere redusă pe distanțe lungi.

Principiul de lucru

Qianmu Communication 433/868–920MHz LoRa Antena folosește un design de oscilator rezonant segmentat combinat cu radiație RF omnidirecțională pentru a obține transmisia și recepția semnalului la distanță lungă.

Structura internă include un conector RF, un oscilator de potrivire a impedanței, un strat de protecție de izolare și o carcasă de protecție impermeabilă. Toți parametrii de performanță sunt testați de laboratorul RF al companiei folosind un analizor de rețea vectorială.

1. Design de rezonanță segmentată cu bandă duală

Antena integrează două oscilatoare adaptate independent pentru banda de frecvență joasă de 433MHz și banda ISM de 868–920MHz. VSWR măsurat în bandă completă este ≤1,3, asigurând rezonanță stabilă în ambele game de frecvență.

O antenă acceptă două benzi de comunicație LoRa principale fără a necesita un inventar separat.

2. Proiectare de radiații omnidirecționale la 360°

Structura simetrică a oscilatorului în formă de tijă asigură o radiație orizontală uniformă cu fluctuații de ≤1dB și reduce punctele moarte ale semnalului.

La aceeași putere de transmisie, distanța de transmisie măsurată într-o zonă deschisă este de 2,8 ori mai mare decât cea a antenei încorporate a unui dispozitiv, susținând conectarea în rețea a dispozitivelor multidirecționale fără dezechilibru de semnal.

3. Ecranarea metalică și structură anti-interferență

Inelele de ecranare din cupru sunt integrate în baza antenei pentru a reduce interferențele electromagnetice de la plăcile de bază ale gateway-ului, motoarele industriale și cablurile de alimentare.

În mediile cu interferențe puternice, cum ar fi fabricile și substațiile, pierderea măsurată a pachetelor de date este redusă cu 65%, asigurând o transmisie stabilă a datelor IoT.

4. Structură în aer liber rezistentă la intemperii

Antena adoptă o carcasă impermeabilă din PVC îngroșată cu garnituri de cauciuc sigilate. A trecut testele de îmbătrânire ciclică de 72 de ore și testele de rezistență la apa de ploaie de la -40°C la +70°C.

Oscilatorul rămâne protejat de oxidare, cu abateri de frecvență în ≤±2MHz, menținând performanța stabilă în aer liber.

5. Potrivirea impedanței standard de 50Ω

Antena folosește ajustarea precisă a impedanței din fabrică și acceptă interfețe RF standard pentru dispozitivele LoRa.

Reduce reflexia semnalului cauzată de nepotrivirea impedanței, scade puterea de transmisie a dispozitivului cu 12% și prelungește durata de viață a bateriei terminalului.

Compatibil cu dispozitivele suport

Această antenă LoRa are o compatibilitate puternică RF și poate fi conectată direct la marea majoritate a terminalelor de comunicație iot de putere redusă fără accesorii adaptoare

1. Gazdă de comunicare LoRa: gateway LoRa 433MHz, concentrator industrial LoRa 868/915MHz, stație de bază de achiziție LoRa în aer liber, radio de transmisie de date fără fir

2. Terminale inteligente de detectare: senzor de temperatură și umiditate a solului, sondă de monitorizare a calității apei, alarmă de gaz/fum de incendiu, colector de presiune pentru nivelul lichidului

3. Dispozitive industriale Internet of Things (iot): terminal de achiziție de date de atelier, linie de producție kanban fără fir, etichetă de locație a mărfurilor din depozit.

4. Accesorii inteligente pentru oraș: controler pentru lampă stradală cu o singură lampă, detector magnetic de parcare, monitor de stare a capacului de vizitare, gazdă de alarmă de securitate în aer liber

5. Componente accesorii RF: alimentatoare RF, divizoare de putere a semnalului, module de amplificare a releului RF

Specificații tehnice standardizate

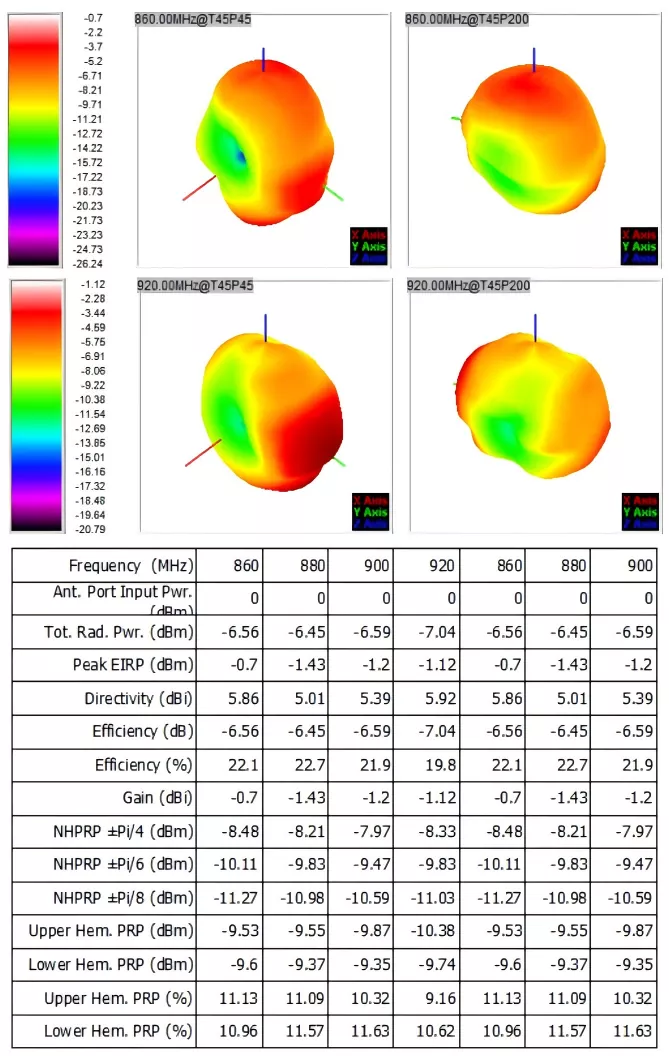

Toți parametrii sunt rezultatele testelor interne cu camera anechoică RF. Fiecare lot de antene LoRa vine cu o foaie de testare din fabrică de hârtie, care poate fi utilizată pentru acceptarea proiectului, declarația vamală de export, verificarea calificării Partea A:

Ghid de cumpărare

Mulți cumpărători IoT și ingineri de cercetare și dezvoltare selectează modele în principal pe baza prețului, ceea ce poate duce la o distanță de transmisie insuficientă, daune în exterior, reluare a proiectului și creșterea costurilor mai târziu.

La achiziționarea antenei Qianmu Communication LoRa, modelul poate fi selectat în funcție de patru factori cheie:

1. Selectați În funcție de cerințele benzii de frecvență

Pentru exporturile europene și proiectele municipale interne, banda de 868MHz este preferată. Banda de 433 MHz este potrivită pentru aplicații domestice pe terenuri agricole și dispozitive industriale cu senzori de 433 MHz.

Pentru proiectele de rețea hibridă cu mai multe benzi, alegeți antene externe LoRa cu bandă duală de 433/868–920MHz pentru a accepta diferite dispozitive cu o antenă.

2. Selectați Conform mediului de operare

Pentru camere uscate interioare și birouri, modelele standard pot fi selectate în funcție de condițiile de aplicare.

Pentru terenurile agricole în aer liber, lămpile stradale municipale și mediile de coastă cu umiditate ridicată sau cu multă sare, alegeți modele IP65 rezistente la apă și la intemperii pentru a preveni pătrunderea și defectarea apei.

Pentru regiunile cu temperaturi sub zero în zonele nordice, confirmați că produsul acceptă funcționarea la temperaturi scăzute de ≥-40°C.

3. Selectați În funcție de cerințele privind distanța de transmisie

Pentru echipamentele de interior pe distanțe scurte, pot fi selectate antene cu câștig redus.

Pentru aplicațiile de monitorizare în aer liber în terenuri agricole și parcuri care acoperă câțiva kilometri, ar trebui utilizate antene cu bandă duală cu câștig mare pentru a reduce investiția în gateway.

4. Selectați Conform cerințelor proiectului

Pentru teste de laborator și proiecte pe termen scurt, pot fi achiziționate cantități mici de modele standard.

Pentru proiecte pe termen lung la scară largă, cum ar fi orașele inteligente și agricultura inteligentă, personalizarea în vrac cu logo-uri imprimate pe ecran și interfețe dedicate poate fi selectată pentru a menține aspectul constant al echipamentului și pentru a reduce costurile de operare și întreținere pe termen lung.

FAQ

Î1: Această antenă externă LoRa acceptă ambele benzi de frecvență de 433MHz și 915MHz simultan?

A1: Antena externă LoRa a Qianmu Communication acoperă întreaga gamă de 430-440MHz, 860-930MHz și este perfect compatibilă cu benzile ISM mainstream de 433MHz, 868MHz și 915MHz. O singură antenă poate fi adaptată la dispozitivele LoRa din diferite regiuni.

Î2: Interfața antenei, LOGO-ul carcasei și ambalajul de export pot fi personalizate?

A2: Complet personalizabil. Ca sursă de fabrică, putem înlocui diferite tipuri de interfețe RF, cum ar fi SMA/BNC/N/IPEX la cerere, acceptăm imprimarea serigrafică a LOGO-ului mărcii clientului pe carcasă, caseta de culoare de export în limba engleză neutră personalizată și cantitatea minimă de comandă pentru comenzile personalizate OEM/ODM poate fi negociată în mod flexibil.

Î3: Cum putem confirma distanța reală de transmisie a antenei externe LoRa? Putem furniza datele măsurate?

A3: Da. Fiecare lot de antene externe LoRa vine cu un raport de testare a camerei anecoice de radiofrecvență.
