Antena NFC

Ce este o antenă moale integrată în NFC? Ce este o antenă activă?

1.1 Antenă moale NFC încorporată (antenă flexibilă FPC)

Antena flexibilă NFC încorporată (NFC Flexible Printed Circuit Antenna) este un tip de antenă NFC fabricată pe un substrat de placă de circuit imprimat flexibil (FPC) și concepută pentru a funcționa pe banda de frecvență de 13,56 MHz. Folosește cuprul electrolitic ca material conductor al bobinei și adoptă un proces de gravare de precizie pentru a forma modele de bobine personalizate cu spire și structuri geometrice specifice. Combinată cu o peliculă magnetică de ferită ca strat de izolare, această antenă flexibilă poate fi integrată cu ușurință în dispozitive electronice prin soluții de montare cu adeziv 3M sau peel-off.

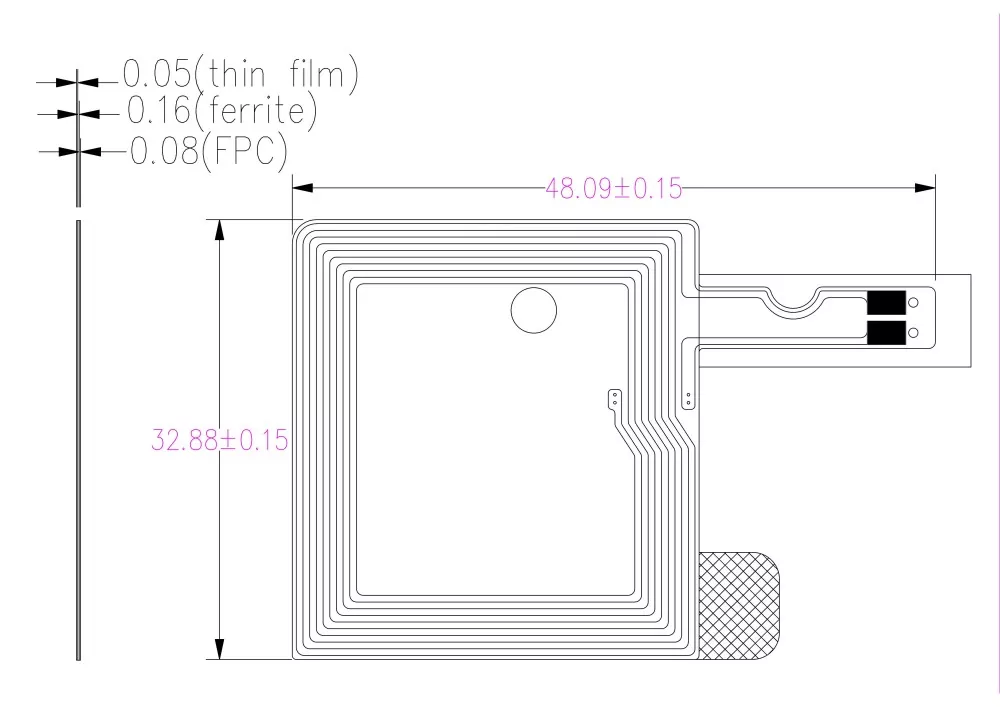

Componentele de bază:

- Substratul FPC:Un material flexibil pentru plăci de circuite care oferă caracteristici ușoare și flexibile, cu o grosime cuprinsă între 0,14-0,27 mm.

- Bobina de cupru:Fabricat prin gravarea electrolitică a cuprului, structura bobinei determină performanța inductanței antenei și a frecvenței de rezonanță.

- Stratul de ferită:Un material magnetic de înaltă permeabilitate care reduce interferența metalelor, îmbunătățește izolarea câmpului magnetic și îmbunătățește direcționalitatea transmisiei semnalului.

- Strat adeziv:Folosește materiale adezive originale 3M, oferind o rezistență de aderență fiabilă și o rezistență excelentă la temperaturi înalte.

- Metode de conectare:Acceptă diverse opțiuni de conectare, inclusiv terminale IPEX, capete de lipit, contacte cu arc și alte interfețe personalizate.

1.2 Antenă activă NFC

O antenă NFC activă se referă la un sistem de antenă care, bazat pe o antenă NFC convențională, integrează un front-end activ fără contact sau un circuit de amplificare/conducere a semnalului.

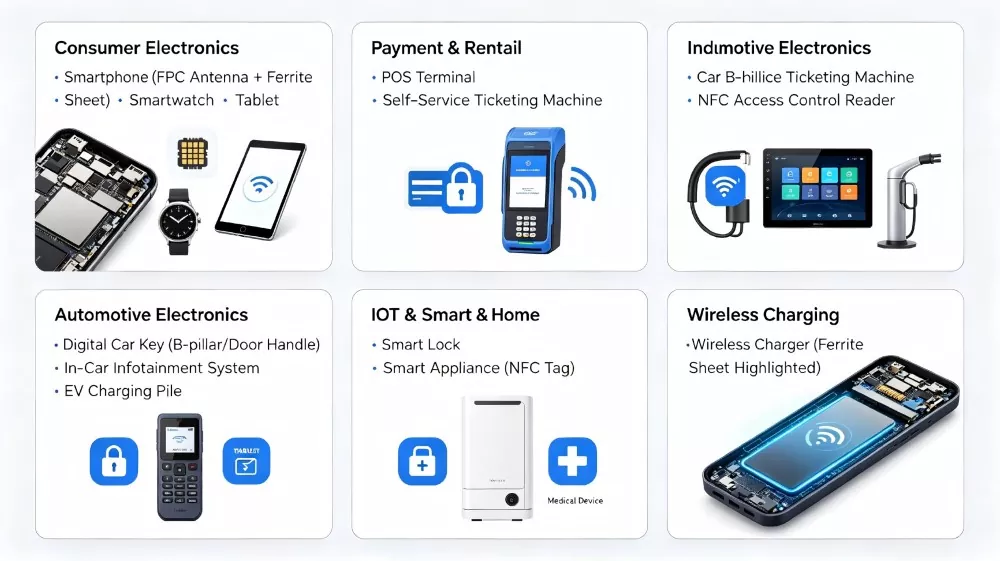

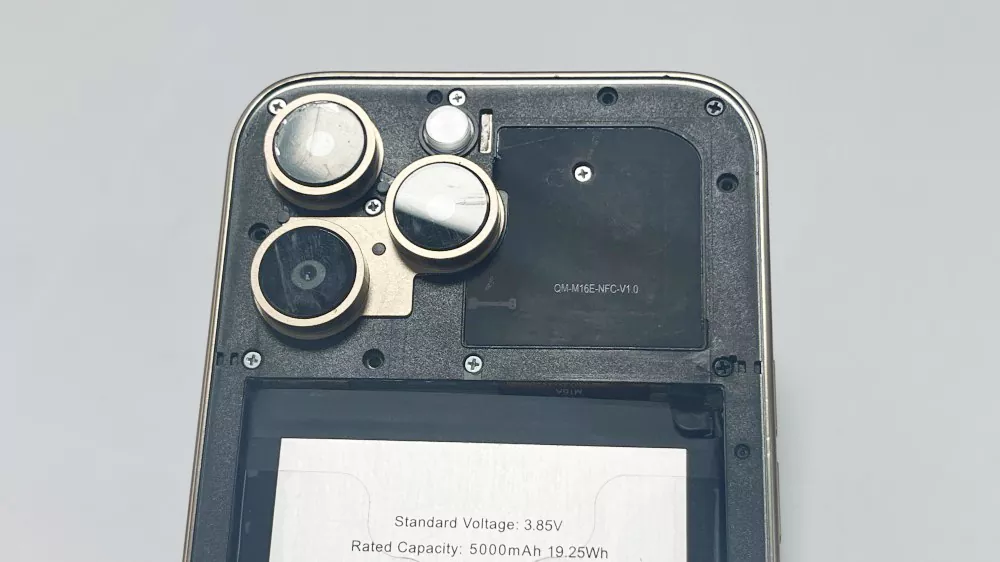

Dispozitive aplicabile

De ce să alegeți antena NFC a Qianmu Communication?

1. Design ultra-subțire, flexibil - grosime de până la 0,14–0,27 mm, perfect potrivit pentru dispozitive ultra-subțiri și cerințe de instalare flexibile.

2. Strat de izolare cu ferită - Ferită standard inclusă, care protejează eficient împotriva interferențelor din mediile metalice.

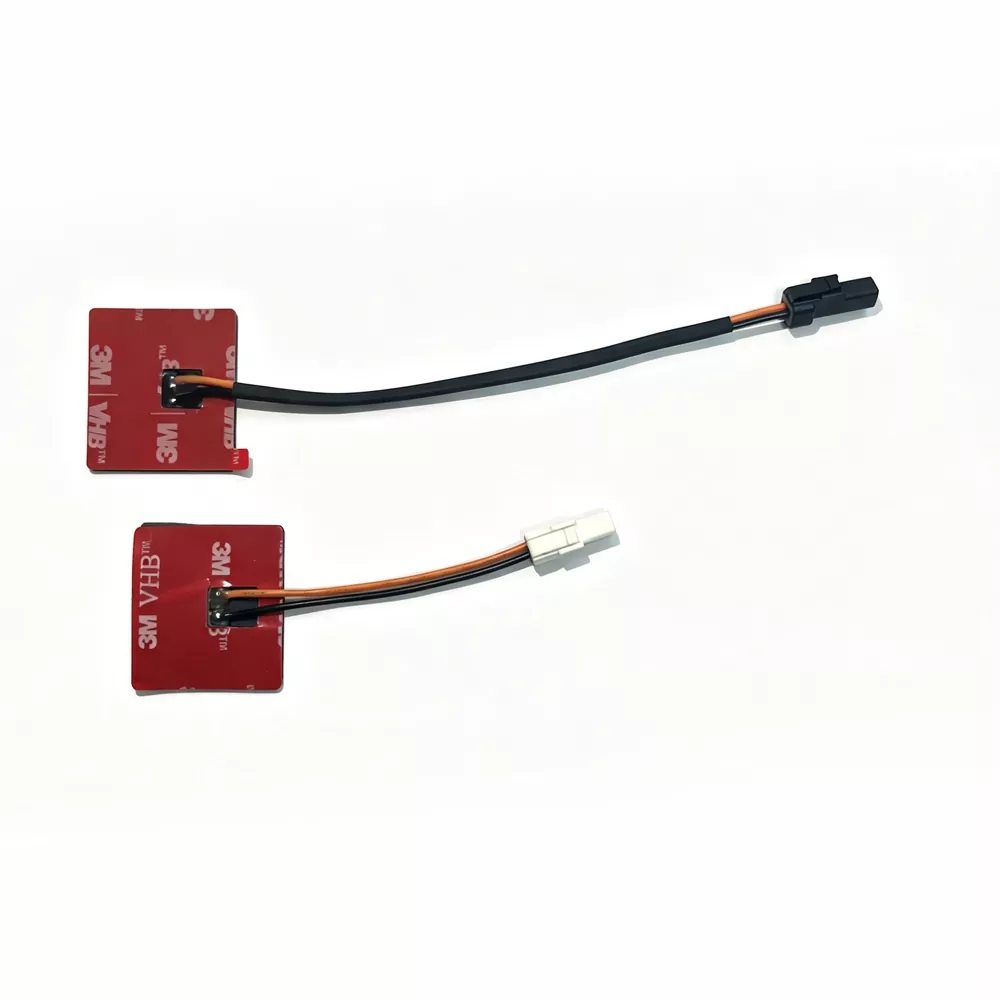

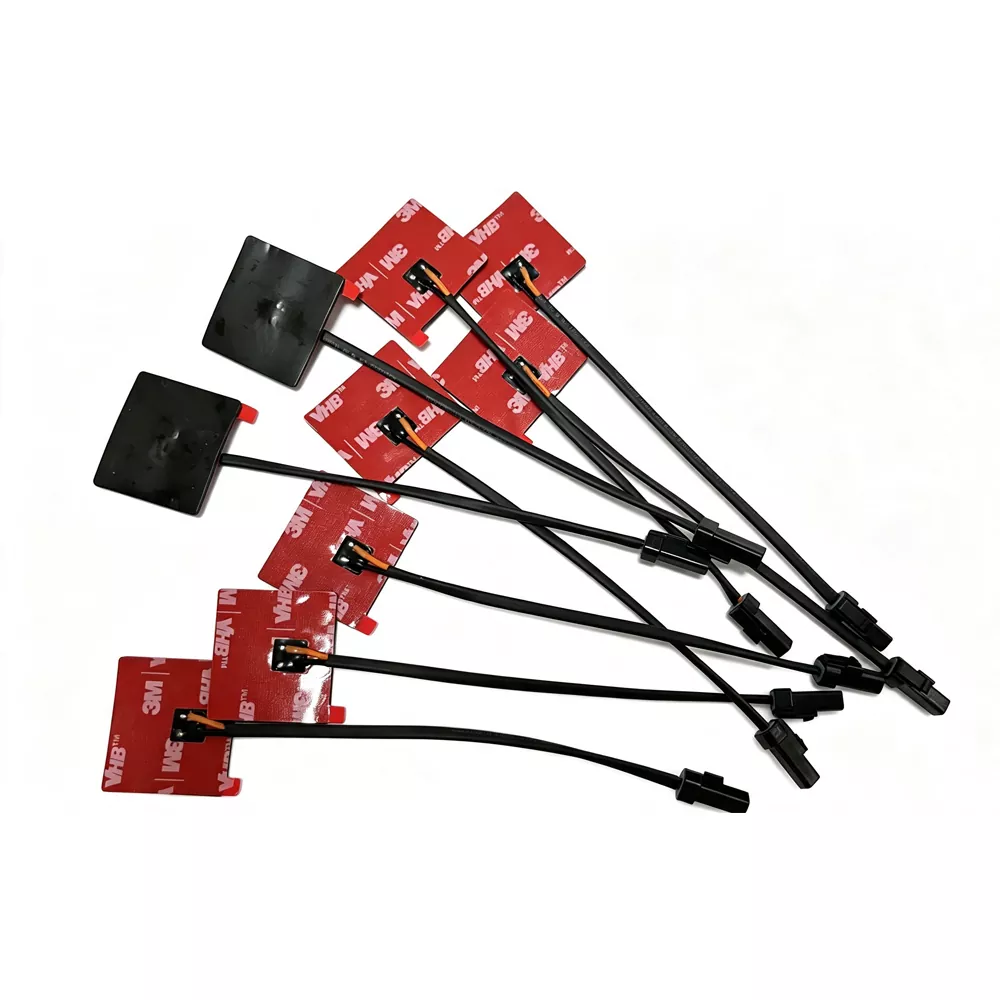

3. Metode de instalare multiple - acceptă diverse opțiuni, inclusiv suport adeziv 3M (adeziv detașabil), terminale IPEX și lipire.

4. Funcționare la temperatură largă - Interval de temperatură de funcționare: de la -40℃ la +85℃

5. Complet în conformitate cu standardele - îndeplinește standardele de mediu RoHS

6. Servicii personalizate - Suport complet personalizabil pentru dimensiuni, forme, rotații ale bobinei, valori ale inductanței și multe altele.

7. Livrare rapidă - producție rapidă de mostre și livrare eficientă a producției de masă.

8. Suport profesional pentru simulare - Furnizarea de simulări electromagnetice și recomandări de optimizare a întregii mașini.

Comportamentul RF și considerații la nivel de sistem

Performanța unei antene NFC depinde nu numai de specificațiile sale electrice de bază, ci și de mediul electromagnetic general creat de structura finală a dispozitivului. Factori precum selecția materialului, aspectul intern și componentele din jur pot afecta semnificativ eficiența antenei și stabilitatea comunicării.

1. Efect de detonare a metalelor

Când o antenă este instalată aproape de componente metalice, inclusiv baterii, capace de ecranare sau rame mecanice, curenții turbionari induși pot modifica caracteristicile electromagnetice și pot schimba frecvența de rezonanță. Fără o izolare adecvată a feritei, acest efect de detonare poate cauza abateri de rezonanță, performanțe de cuplare mai scăzute și fiabilitate redusă a comunicațiilor.

2. Funcția stratului de ferită în stabilizarea câmpului

Stratul magnetic de ferită oferă mai mult decât protecție împotriva interferențelor. De asemenea, funcționează ca un strat de ghidare a fluxului magnetic prin direcționarea câmpului magnetic către partea nemetalică a antenei. Acest lucru ajută la îmbunătățirea eficienței de cuplare, la optimizarea transmisiei semnalului și la minimizarea pierderilor de energie în aplicațiile în care componentele metalice sunt în apropiere.

3. Sensibilitatea de potrivire a impedanței

Sistemele NFC care funcționează la 13,56 MHz necesită o potrivire precisă a impedanței datorită sensibilității lor la schimbările în designul carcasei, grosimea adezivului și deformarea bobinei. Micile variații ale structurii mecanice pot influența punctul de rezonanță și performanța factorului Q, făcând necesară reglarea la nivel de sistem după integrarea antenei.

4. Cuplare cu arhitectura dispozitivului

Performanța antenei este, de asemenea, afectată de caracteristicile dielectrice ale materialelor înconjurătoare, inclusiv carcasele din plastic, capacele din sticlă și structurile de stivuire PCB. Materialele cu constante dielectrice mai mari pot introduce o capacitate parazită suplimentară, rezultând o lățime de bandă mai îngustă și o marjă de comunicare redusă.

5. Impactul sistemului activ vs pasiv

Pentru configurațiile active de antenă NFC, circuitul de comandă influențează direct distribuția și intensitatea câmpului electromagnetic. Deși această abordare poate extinde distanța de comunicare, crește, de asemenea, sensibilitatea la schimbările de sarcină și necesită un control mai precis al împământării, ecranării și proiectării generale a sistemului.

Specificatii tehnice

În comparație cu colegii: avantajele diferențiate ale Qianmu Communications

Ghid de instalare

Instalare cu suport adeziv (antenă flexibilă FPC)

Aceasta este cea mai utilizată metodă de instalare a antenei NFC:

Etape de instalare:

1. Curățați suprafața - Folosiți un șervețel cu alcool pentru a curăța zona de instalare (suprafața interioară a carcasei dispozitivului sau suprafața bateriei), asigurându-vă că nu există ulei și praf.

2. Desprindeți căptușeala de eliberare - îndepărtați cu grijă folia de protecție adeziva 3M din spatele antenei.

3. Alinierea și poziționarea - Aliniați antena cu locul de instalare desemnat, asigurându-vă că zona bobinei nu este obstrucționată.

4. Apăsați ferm și uniform - de la centru spre margini pentru a elimina bulele de aer.

5. Întărire și așteptare - Lăsați să stea timp de 24 de ore pentru a obține o rezistență optimă de lipire.

Note de instalare:

Recenziile clienților

„Antena moale NFC încorporată de la Qianmu Communications a demonstrat performanțe stabile în noul nostru model de smartphone, atingând o gamă de citire de 85 mm. Stratul de ferită protejează eficient împotriva interferențelor bateriei, iar consistența calității în producția de masă este excelentă.” - Producător de marcă, Shenzhen Junge Technology Co., Ltd.

„Antenele active NFC utilizate în terminalele POS necesită fiabilitate ridicată și câmpuri RF puternice. Produsele Qianmu Communication au trecut testările noastre riguroase EMVCo și am achiziționat deja peste 300.000 de unități”. – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Producător de terminale de plată

FAQ

Î1: Care este frecvența de funcționare a antenei moale încorporate în NFC?

R: NFC funcționează în banda de frecvență standardizată internațional de 13,56 MHz ± 7 kHz, care este utilizată în mod obișnuit în sistemele de comunicații în câmp apropiat pentru transferul de date fără fir pe rază scurtă.

Î2: Care este distanța tipică de citire?

R: Raza de comunicare este, în general, limitată la câțiva centimetri, de obicei în jur de 5–8 cm, în funcție de designul antenei, structura dispozitivului și condițiile de instalare.

Î3: Când este necesară o antenă NFC cu miez de ferită?

R: Când antena trebuie instalată pe suprafața unei baterii, lângă o carcasă metalică sau într-un mediu cu componente metalice, este esențial să folosiți o antenă echipată cu un strat de ferită. Stratul de ferită poate izola în mod eficient interferența inversă a curenților turbionari cauzate de metal.

Î4: Care este diferența dintre o antenă moale NFC încorporată și o antenă activă?

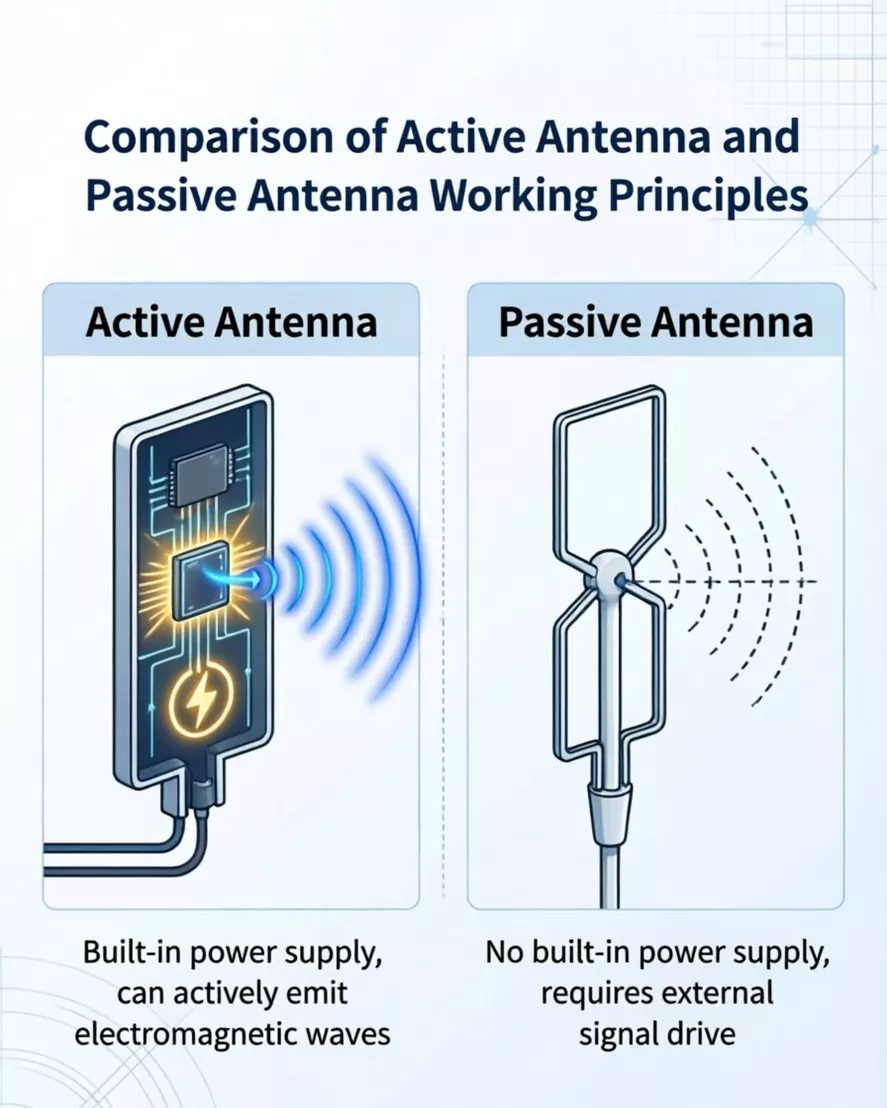

R: Antena pasivă încorporată este o componentă pasivă care se bazează pe inducția câmpului magnetic de la cititor/scriitor pentru a funcționa, ceea ce o face potrivită pentru aplicațiile standard NFC. Antena activă integrează circuite de amplificare și de conducere a semnalului, permițându-i să genereze în mod activ un câmp RF mai puternic, făcând-o ideală pentru scenarii precum terminalele de plată care necesită un semnal mai robust.

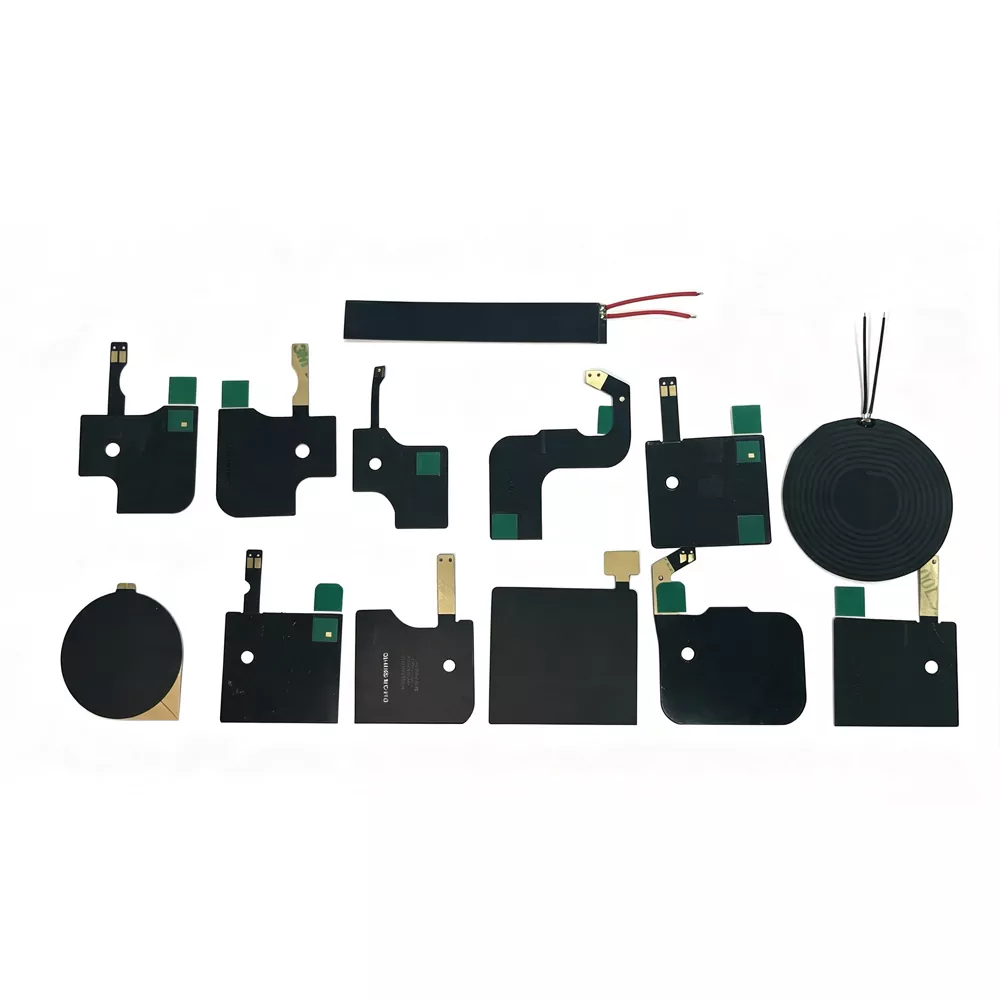

Î5: Poate fi personalizat în dimensiune și formă?

R: Da, Qianmu Communications acceptă modele personalizate în toate dimensiunile, inclusiv forme dreptunghiulare, circulare și neregulate.

Î6: Ce interval de inductanță este utilizat în mod obișnuit?

R: Modelele tipice se încadrează într-un interval de inductanță de aproximativ 1–2 μH, în funcție de cerințele de reglare și de potrivire a impedanței.

Î7: Care sunt metodele comune de instalare?

R: Există trei metode principale de instalare: ① Suport adeziv 3M (antenă flexibilă FPC - cel mai frecvent utilizat); ② Conector IPEX (tip plug-in); ③ Instalare de lipit.

Î8: Qianmu Communication este un comerciant sau o fabrică?

R: Qianmu Communications este un producător care integrează cercetare și dezvoltare, producție și vânzări. Deținem propria fabrică și avem o linie de producție completă, precum și un sistem robust de control al calității - departe de a fi doar o companie comercială.
