Pentru echipamentele moderne de aplicare a legii și de înregistrare pe teren, poziționarea fiabilă este mai mult decât o comoditate - poate afecta direct trasabilitatea dovezilor și siguranța operațională.QianmudezvoltăAntena GPS Body Camca antenă ceramică GNSS de calitate industrială pentru camerele purtate pe corp, terminalele de colectare a dovezilor, echipamentele de patrulare și alte dispozitive mobile solicitante. Compatibilitatea cu GPS, BeiDou, GLONASS și Galileo, designul RHCP și structura ceramică robustă sunt proiectate pentru a menține recepția stabilă a satelitului în medii provocatoare.
O antenă GPS din interiorul unei camere purtate de corp trebuie să funcționeze în jurul obstacolelor corpului uman, structurilor compacte ale dispozitivelor, ecranelor metalice, modulelor RF celulare, bateriilor și condițiilor exterioare în schimbare. Prin urmare, o antenă GNSS adecvată necesită mai mult decât recepția de bază prin satelit. Acest articol explică modul în care construcția antenei ceramice, polarizarea circulară, controlul interferențelor RF, materialele cu temperatură largă și instalarea corectă contribuie la o poziționare stabilă. De asemenea, compară tehnologiile de antenă ceramică și flexibilă FPC și subliniază considerentele cheie de selecție și instalare pentru producătorii de camere profesionale.
Cuprins
- Ce este o antenă GPS Body Cam?
- De ce contează performanța GPS în camerele purtate pe corp?
- Ce factori de performanță ar trebui să evalueze cumpărătorii?
- Antena GPS ceramică vs. Antena FPC
- Specificații tehnice cheie
- Cum ar trebui să fie instalată o antenă GPS?
- Aplicații tipice
- FAQ
- Concluzie
Ce este o antenă GPS Body Cam?

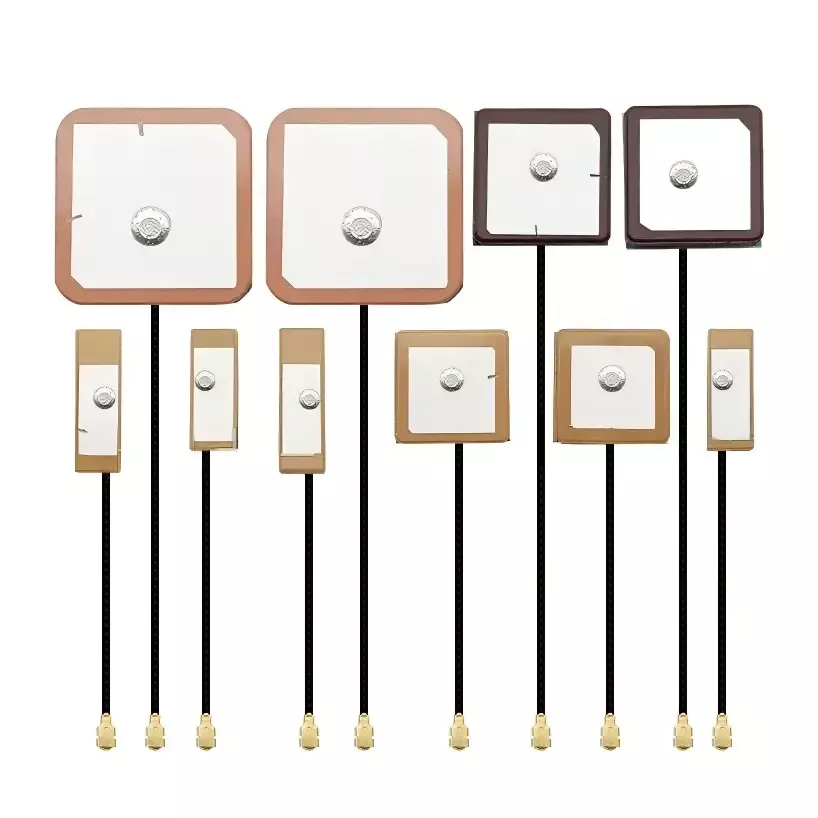

O antenă GPS Body Cam este o componentă specializată de recepție GNSS concepută pentru a obține semnale de navigație prin satelit pentru camerele purtate pe corp și terminalele portabile de înregistrare a dovezilor. Spre deosebire de o antenă GPS de uz general, aceasta trebuie să funcționeze într-o carcasă compactă în timp ce se confruntă cu obstrucția corpului, interferența electronică, mișcarea și mediile în aer liber în schimbare.
Soluția lui Qianmu folosește o structură de plasture ceramice cu dielectric înalt și polarizare circulară dreapta (RHCP). Designul acceptă GPS L1 la 1575,42 MHz și BeiDou B1 la 1561 MHz, în timp ce compatibilitatea cu sistemele majore de navigație prin satelit poate suporta aplicații profesionale de poziționare atât pe piețele interne, cât și pe cele internaționale.
Antena primește semnale prin satelit și transmite semnalul RF optimizat către chipset-ul de poziționare. Dispozitivul poate calcula apoi informații despre locație, viteză, timp și altitudine și poate asocia datele despre locație cu înregistrarea audio și video. Acest lucru creează o legătură practică între conținutul înregistrat și locația în care a avut loc un eveniment.
De ce contează performanța GPS în camerele purtate pe corp?
Camerele purtate pe corp sunt utilizate frecvent în timp ce personalul merge, aleargă, se întoarce, intră în clădiri sau operează vehicule. Aceste mișcări creează un mediu RF mai dificil decât îl experimentează de obicei un receptor GPS staționar.
Poziționarea stabilă poate oferi mai multe beneficii practice:
- Trasabilitatea dovezilor:Informațiile despre locație pot fi asociate cu filmări înregistrate și evenimente operaționale.
- Înregistrări ale traiectoriei continue:Recepția fiabilă prin satelit ajută la reducerea lacunelor în urmărirea mișcării.
- Conștientizare operațională:Echipele de teren pot obține informații mai sigure despre locație în timpul operațiunilor mobile.
- Devia de poziționare redusă:O performanță mai bună a antenei poate ajuta la limitarea citirilor instabile ale locației cauzate de semnale slabe sau reflectate.
- Implementare globală:Compatibilitatea GNSS cu mai multe sisteme este utilă pentru echipamentele destinate diferitelor piețe geografice.
Pentru producători, selecția antenei ar trebui, prin urmare, să fie luată în considerare în primele etape de proiectare a camerei corporale, mai degrabă decât tratată ca o sarcină finală de selecție a componentelor.
Ce factori de performanță ar trebui să evalueze cumpărătorii?
1. Compatibilitatea sistemelor de satelit
Camerele profesionale corporale pot fi instalate în diferite țări și medii de operare. Sprijinirea GPS și BeiDou în timp ce găzduiți GLONASS și Galileo poate oferi o flexibilitate mai mare atunci când proiectați echipamente pentru piețele interne și de peste mări.
2. Polarizare circulară
Semnalele satelitului GNSS au caracteristici de polarizare circulară. O antenă RHCP este proiectată pentru a se potrivi cu această proprietate a semnalului și poate ajuta la reducerea impactului anumitor semnale reflectate și polarizate necorespunzător. Acest lucru devine util în special în jurul clădirilor, vehiculelor, structurilor metalice și a altor suprafețe reflectorizante.
3. Rezistenta la interferenta RF
O cameră modernă poate conține module de comunicare 4G/5G, Wi-Fi, procesoare, baterii și alte circuite electronice. Aceste componente pot crea un mediu electric complex. Potrivirea antenei și separarea fizică adecvată pot ajuta la reducerea cuplării RF nedorite și la îmbunătățirea stabilității poziționării.
4. Fiabilitatea mediului
Echipamentele profesionale pot fi expuse la căldură de vară, frig de iarnă, vibrații, impact, umiditate și funcționare prelungită în aer liber. Designul ceramic industrial Qianmu este specificat pentru un interval de temperatură de funcționare de la -40°C la +75°C, susținând aplicații în care componentele de calitate pentru consumator pot să nu ofere o marjă de mediu suficientă.
5. Durabilitate mecanică
Echipamentul purtat pe corp experimentează mișcări repetate și manipulare fizică. O structură de antenă ceramică rigidă poate oferi o stabilitate dimensională mai bună decât o structură flexibilă în aplicațiile în care durabilitatea mecanică este o prioritate.
Antena GPS ceramică vs. Antena FPC
Atât tehnologiile de antenă ceramică, cât și cele FPC pot fi utile, dar caracteristicile lor sunt diferite. Alegerea corectă depinde de structura produsului, spațiul disponibil, condițiile de mediu, performanța de poziționare necesară și aplicația țintă.
| Factorul de comparație | Antenă ceramică Qianmu | Antenă GPS FPC standard |
|---|---|---|
| Material de bază | Ceramica industrială sinterizată la temperatură înaltă | Film PI flexibil |
| Recepția semnalului | Proiectat pentru achiziția puternică a semnalului prin satelit | Potrivit pentru aplicații compacte de uz general |
| Polarizare | RHCP | Depinde de designul antenei |
| Temperatura de operare | -40°C până la +75°C | Depinde de modelul specific |
| Structura mecanică | Constructie ceramica rigida | Constructie flexibila a filmului |
| Controlul interferențelor | Proiectat pentru medii RF solicitante | Mai mult depinde de aspectul și instalarea sistemului |
| Aplicație tipică | Camere profesionale și terminale industriale | Electronice portabile și de consum compacte |
Pentru producătorii care dezvoltă dispozitive profesionale de înregistrare a dovezilor, o antenă GNSS ceramică poate oferi o combinație utilă de performanță RF, rezistență la mediu și stabilitate structurală.
Specificații tehnice cheie
Atunci când evaluează o antenă GPS pentru o cameră de corp, inginerii ar trebui să revizuiască specificațiile RF și mecanice complete, în loc să se concentreze doar pe compatibilitatea cu frecvența nominală.
| Parametru | Specificația Qianmu |
|---|---|
| Tip de produs | Antenă ceramică GNSS pentru montare la suprafață |
| Benzi de operare | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizare | Polarizare circulară pe partea dreaptă (RHCP) |
| Impedanta caracteristica | 50Ω |
| VSWR | ≤1,8 |
| Câștig maxim | 3,0–3,8 dBi |
| Temperatura de operare | -40°C până la +75°C |
| Temperatura de depozitare | -45°C până la +80°C |
| Instalare | Plasarea SMT, lipirea prin orificiu sau conectori personalizați |
Aceste specificații oferă un punct de plecare util pentru inginerii RF. Cu toate acestea, performanța finală a antenei trebuie întotdeauna verificată după integrarea în carcasa completă a camerei, deoarece materialele carcasei, amplasarea bateriei, aspectul PCB-ului, rutarea cablurilor și modulele wireless din apropiere pot afecta semnificativ performanța RF reală.
Cum ar trebui să fie instalată o antenă GPS?
Chiar și o antenă de înaltă performanță poate avea performanțe slabe dacă este instalată incorect. Prin urmare, este esențială integrarea mecanică și RF adecvată.
Alegeți o poziție de instalare potrivită
Zona de radiație ceramică nu trebuie acoperită direct de carcase metalice, baterii sau suporturi metalice. În general, este de preferat o zonă nemetalică spre partea superioară a camerei. Qianmu recomandă menținerea unei distanțe de cel puțin 15 mm față de antenele 4G/5G și Wi-Fi acolo unde structura produsului o permite.
Urmați procedurile corecte de lipit
Pentru antenele de tip pin, îmbinările de lipit trebuie să fie complete și sigure. Pentru produsele SMT, antena trebuie aliniată corect și montată conform procesului PCB recomandat. Trebuie evitată presiunea mecanică excesivă deoarece componentele ceramice pot fi deteriorate prin manipulare necorespunzătoare.
Dirijarea cablului de control și a liniei de alimentare
Cablurile de antenă trebuie direcționate cu atenție pentru a reduce cuplarea inutilă cu liniile de alimentare și circuitele de curent ridicat. Acolo unde este cazul, materiale izolante pot fi, de asemenea, folosite pentru a izola antena de sursele puternice de interferență electrică.
Testați dispozitivul complet
Testarea componentelor de laborator este importantă, dar nu ar trebui să înlocuiască verificarea completă a mașinii. După asamblare, producătorii ar trebui să evalueze achiziția satelitului cu pornire la rece și cu pornire la cald, precizia de poziționare, numărul de sateliți și continuitatea traiectoriei în condiții de exterior realiste.
Ce aplicații pot folosi o antenă GPS Body Cam?
O antenă GNSS profesională poate suporta o gamă largă de echipamente mobile de înregistrare și poziționare, inclusiv:
- Camere 4G/5G pentru forțele de ordine
- Terminale de înregistrare a poliției și a organelor rutiere
- Camere de corp pentru managementul urban și administrația drumurilor
- Echipament de evidență audiovizuală pentru pompieri
- Terminale de înregistrare rezistente la explozie și intrinsec sigure
- Echipamente de inspecție minieră și petrochimică
- Dispozitive de inspecție electrică și de patrulare feroviară
- Terminale de inspecție în aer liber și de operare pe teren
- Camere cu benzi multiple orientate spre export purtate pe corp
Combinația dintre recepția GNSS, integrarea compactă și durabilitatea mediului face ca această tehnologie de antenă să fie deosebit de relevantă pentru echipamentele profesionale care trebuie să funcționeze continuu în afara mediilor interioare controlate.
FAQ
1. Ce sisteme de satelit acceptă Antena GPS Body Cam?
Antena este proiectată pe frecvențele GPS L1 și BeiDou B1 și acceptă aplicații GNSS cu mai multe sisteme care implică GPS, BeiDou, GLONASS și Galileo.
2. De ce este important RHCP pentru recepția GNSS?
RHCP, sau polarizarea circulară la dreapta, se potrivește cu caracteristicile de polarizare ale semnalelor obișnuite de satelit GNSS. Poate ajuta la îmbunătățirea consistenței recepției și la reducerea impactului unor semnale reflectate sau polarizate necorespunzător.
3. Poate funcționa antena la temperaturi extreme?
Intervalul de temperatură de funcționare specificat este de la -40°C la +75°C, făcând antena potrivită pentru multe aplicații solicitante în exterior și industriale.
4. Antena poate fi personalizată pentru un nou design corp-cameră?
Da. În calitate de producător original, Qianmu poate sprijini dezvoltarea personalizată a antenei în funcție de structura dispozitivului, frecvența de operare, cerințele de instalare, configurația conectorului și obiectivele de performanță RF.
5. Cât de mult spațiu trebuie păstrat de la antenele 4G/5G și Wi-Fi?
Se recomandă o separare minimă de 15 mm acolo unde structura produsului o permite. Distanța finală trebuie confirmată prin testarea RF, deoarece geometria carcasei și electronica internă pot schimba poziția optimă a antenei.
6. Este necesară testarea în aer liber după instalarea antenei?
Da. Testarea în aer liber a întregului dispozitiv este insistent recomandată. Inginerii ar trebui să verifice achiziția satelitului, precizia de poziționare, pornirile la rece și la cald și continuitatea traiectoriei după ce antena a fost integrată în carcasa finală.
Concluzie
O antenă GNSS fiabilă este o componentă critică a unei camere profesionale purtate pe corp, deoarece performanța de poziționare influențează acuratețea locației, trasabilitatea dovezilor și fiabilitatea operațională. Construcția ceramică, polarizarea RHCP, compatibilitatea cu mai multe sisteme GNSS, controlul interferențelor și performanța la temperatură largă pot oferi o bază mai solidă pentru aplicațiile solicitante ale camerelor corporale.
Qianmu combină cercetarea și dezvoltarea antenei, producția, testarea RF și producția personalizată pentru a sprijini producătorii de camere și integratorii de sisteme. Pentru proiectele care necesită benzi de frecvență personalizate, dimensiuni, conectori, structuri de instalare sau optimizare RF, explorați soluția Body Cam GPS Antenna șicontactaţi-nepentru consultanță tehnică, mostre și dezvoltare personalizată a antenei.
