Antena GPS Body Cam

Ce este o antenă GPS Body Cam

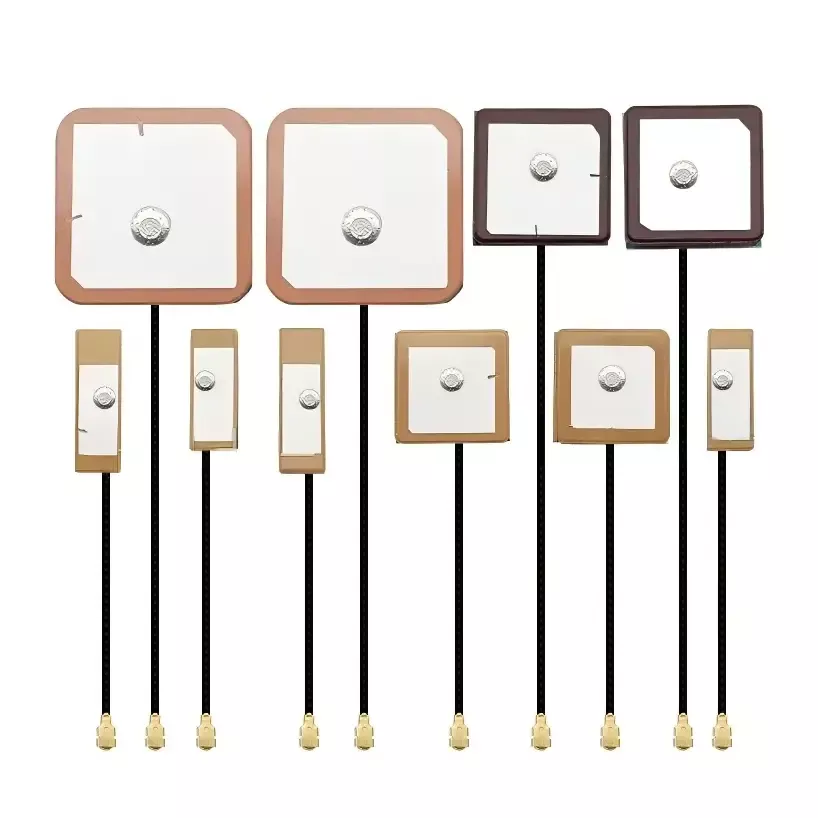

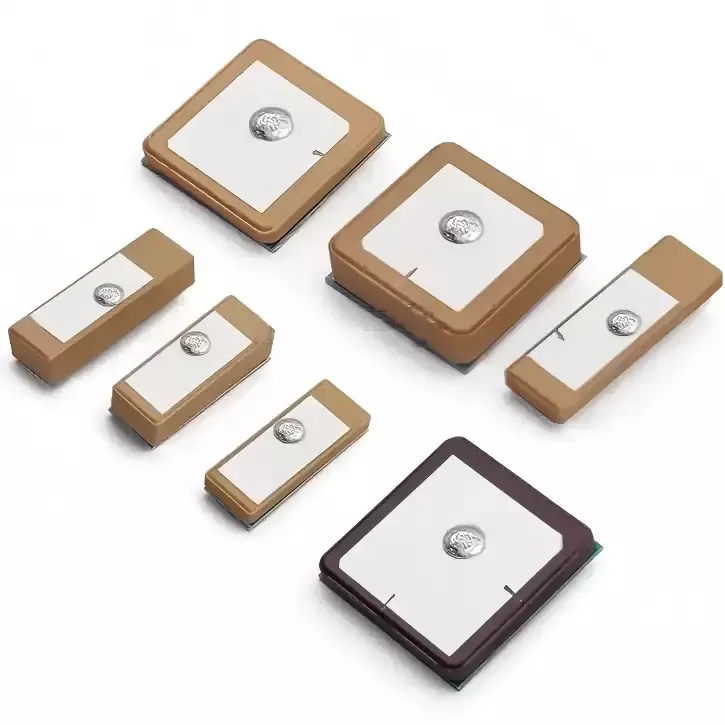

Antena GPS Body Cam este o antenă ceramică GNSS de calitate industrială concepută special pentru terminalele de colectare a dovezilor de aplicare a legii cu un singur soldat. Este compatibil cu mai multe sisteme de satelit, inclusiv GPS, BeiDou, GLONASS și Galileo și are o structură de polarizare circulară dreapta (RHCP) pentru a se adapta la caracteristicile de polarizare ale semnalelor globale de navigație prin satelit.

Cu un design robust de antenă ceramică, oferă o directivitate excelentă și o puternică adaptabilitate la mediu. Chiar și în condiții dificile, cum ar fi obstacole purtate de corp, ecranare metalică împotriva echipamentelor, blocaje urbane sau operațiuni mobile de mare viteză, furnizează date de poziționare stabile. Acest lucru asigură filigrane de localizare geografică precise și urmăribile pentru înregistrările audiovizuale de aplicare a legii, permițând stabilirea unui lanț de probe complet și conform.

Principiul de lucru

Antena GPS Body Cam funcționează pe baza principiilor profesionale de recepție RF de navigație prin satelit. Întregul flux de lucru a fost verificat atât prin testarea camerei anecoice de laborator, cât și prin testele pe teren în aer liber în lumea reală, asigurând o logică operațională clară și o performanță stabilă. Acesta constă în principal din trei componente de bază:

1. Achiziția semnalului prin satelit: produsul are un cip dielectric ceramic cu dielectric înalt, care captează eficient semnalele de navigație prin satelit în bandă L1 în aer. Cu un design dedicat de polarizare circulară pe partea dreaptă, atenuează eficient atenuarea semnalului cauzată de rotația dispozitivului sau de obstrucția corpului uman, rezolvând probleme obișnuite precum recepția slabă a semnalului și achiziția eșuată a sateliților în zonele urbane cu clădiri dense sau regiunile muntoase și îndepărtate în care reflexiile pe calea multiplă sunt predominante.

2. Filtrarea semnalului și anti-interferență: Antena dispune de un circuit integrat de potrivire a impedanței de precizie care filtrează automat interferențele de zgomot generate de modulul 4G/5G, modulul Wi-Fi și sursa de alimentare a bateriei din camera corpului. Izolează semnalele satelitului GNSS pur, eliminând eficient anomaliile de poziționare, punctele de salt și întreruperile traiectoriei cauzate de diafonia RF internă.

3. Analiza și ieșirea datelor: Semnalul satelit stabil filtrat și optimizat este transmis către cipul de poziționare a plăcii de bază a dispozitivului, care analizează în timp real date precise de latitudine și longitudine, viteză, timp și altitudine. Aceste informații sunt sincronizate simultan ca filigrane de geolocalizare pentru fișierele video și audio înregistrate în timpul operațiunilor de aplicare a legii, permițând urmărirea completă, trasabilitatea și reluarea traiectoriilor de aplicare.

Ghid de instalare și utilizare

1. Selectarea locației de instalare

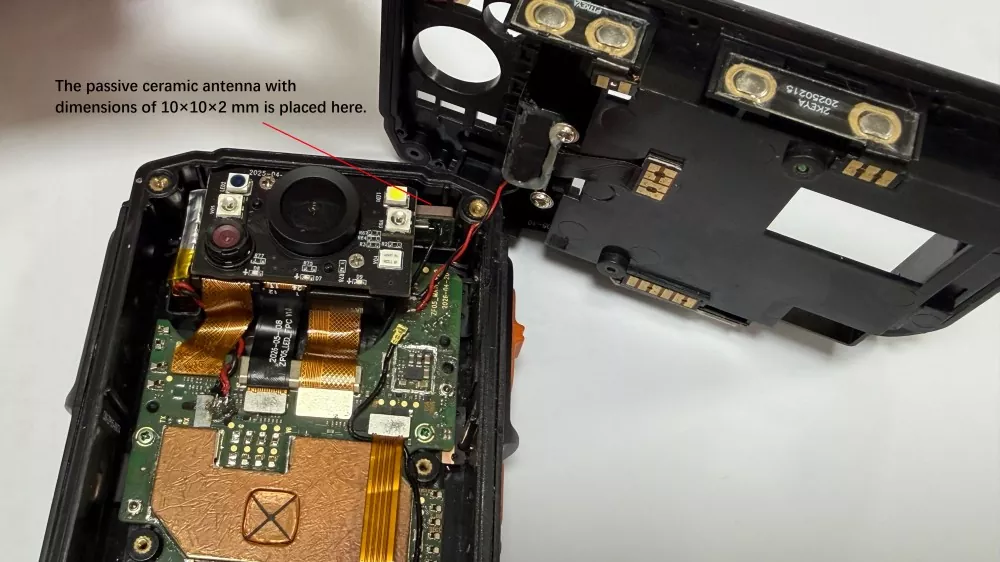

Zona de radiație a antenei ceramice nu trebuie să fie direct acoperită sau obstrucționată de carcase metalice, celule ale bateriei sau suporturi metalice. Se recomanda instalarea dispozitivului intr-o zona nemetalica deasupra interiorului camerei corporale, pastrand o distanta de siguranta de cel putin 15 mm fata de antenele 4G/5G si Wi-Fi pentru a evita interferenta co-canal si a asigura receptia neobstructionata a semnalului satelit.

2. Specificații de sudare și fixare

Pentru antenele ceramice de tip pin, asigurați-vă că îmbinările de lipire sunt pline, fără lipire la rece, lipsă de lipire sau lipire detașată. Pentru produsele SMT montate pe suprafață, urmați cu strictețe standardele de proces de montare ale fabricii pentru a obține o aliniere plană și sigură pe suprafața PCB. În timpul asamblarii, evitați aplicarea unei forțe excesive asupra cipului ceramic pentru a preveni micro-fisurile interne și pentru a elimina potențialele defecțiuni ascunse ale semnalului ulterior.

3. Operație de protecție împotriva interferențelor

După ce antena este instalată, utilizați bandă izolatoare pentru a izola antena de modulul de alimentare și zona de mare putere a plăcii de bază pentru a reduce interferențele electrice. Dirijați cablurile antenei astfel încât să nu fie paralel cu liniile de alimentare pe distanțe lungi, prevenind astfel fluctuațiile semnalului și poziționarea instabilă la sursă.

4. Completați standardele de verificare și depanare a mașinii

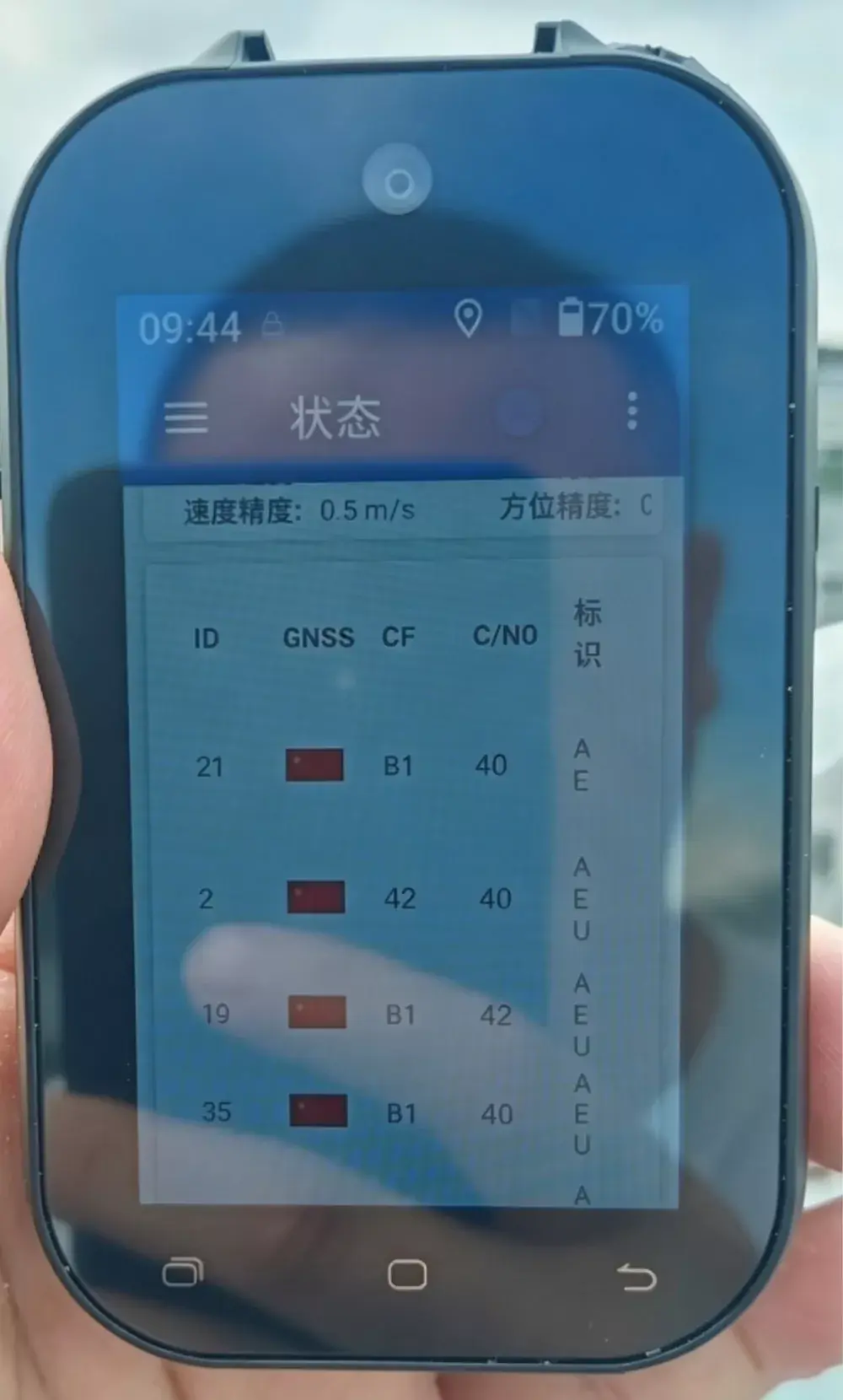

După ce asamblarea dispozitivului este finalizată, trebuie efectuată testarea de achiziție a stelei din lumea reală în aer liber; Testarea în interior cu o singură placă este insuficientă. Parametrii cheie de verificat includ numărul de sateliți achiziționați în timpul pornirilor la rece și la cald, precizia de poziționare și continuitatea traiectoriei, asigurându-se că performanța antenei îndeplinește specificațiile după asamblarea finală și prevenind problemele de calitate a lotului.

Cum să alegi o antenă GPS calificată

Mulți membri ai personalului de achiziții și dezvoltare de echipamente nu au experiență RF, ceea ce îi face adesea să achiziționeze antene de calitate civilă la prețuri mici. Acest lucru are ca rezultat performanța substandard a produsului, acceptarea nereușită a proiectului și eșecurile post-vânzare la scară largă. Pe baza anilor de experiență în industrie, am rezumat patru criterii de bază pentru selectarea antenelor pentru echipamentele industriale de aplicare:

1. Prioritizează materialele specializate de calitate industrială: elimină cu fermitate utilizarea materiilor prime ceramice civile comune și trebuie să selecteze substraturi ceramice de calitate industrială cu toleranță largă la temperatură și proprietăți anti-interferențe adecvate pentru condiții de funcționare complexe, asigurând performanțe stabile pe termen lung în medii exterioare extreme.

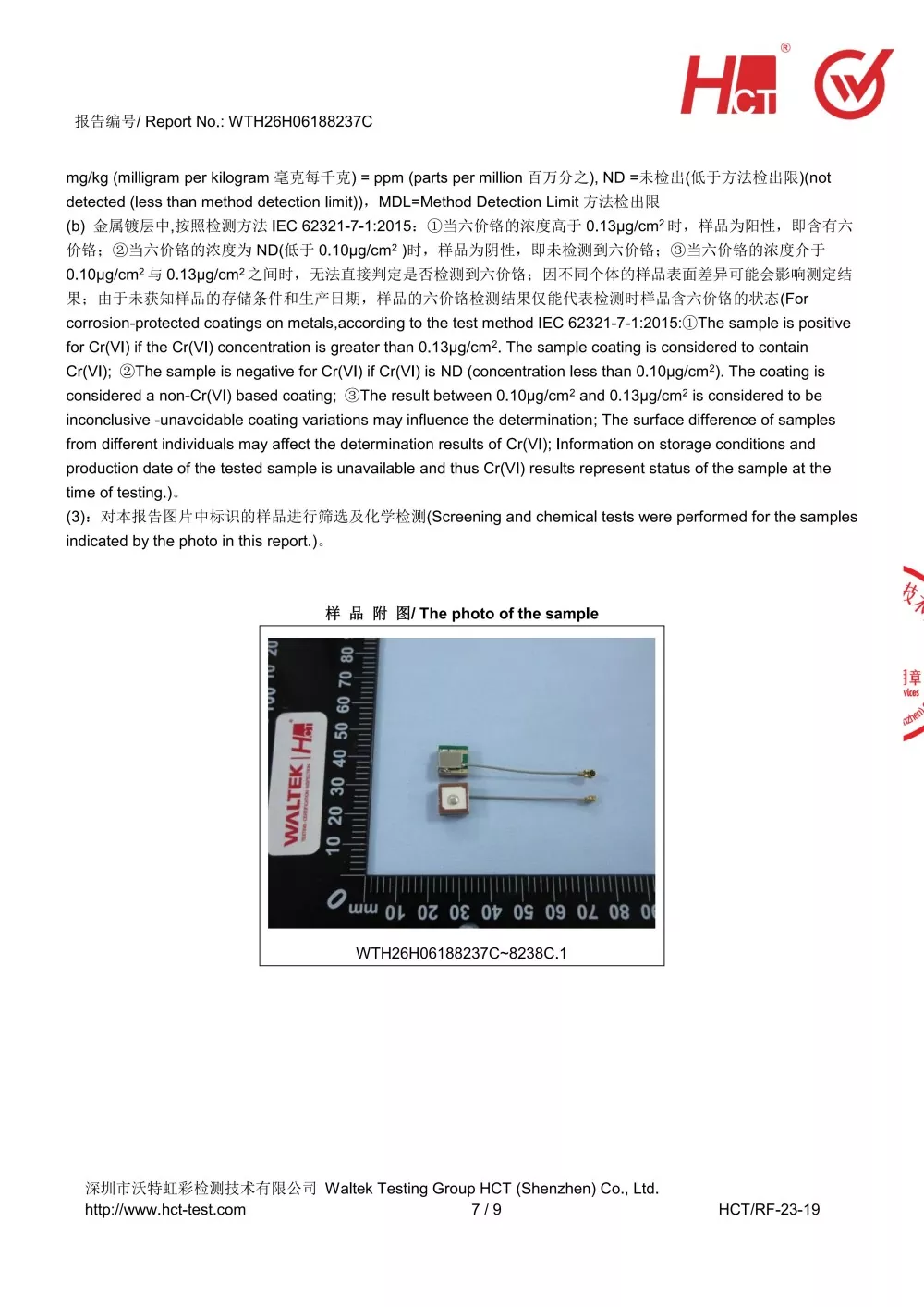

2. Concentrați-vă pe datele de testare reale, respingeți parametrii teoretici: Majoritatea producătorilor de pe piață oferă doar specificații teoretice fără suport pentru testarea reală. Producătorii originali de renume pot oferi rapoarte de testare în cameră întunecată, videoclipuri de testare pe teren în aer liber și date de testare a îmbătrânirii la temperaturi ridicate și scăzute - parametri care sunt autentici și verificabili.

3. Selectați produse optimizate specializate pentru echipamentele de aplicare a legii: antenele de navigație standard nu sunt optimizate pentru coexistența mai multor antene, ecrane metalice sau obstrucție a corpului uman în dispozitivele de aplicare a legii, ceea ce le face nepotrivite pentru condițiile de funcționare a dispozitivelor cu un singur soldat. Este esențial să alegeți antene special concepute special pentru terminalele de aplicare a legii pentru a rezolva problema principală a interferențelor RF interne.

4. Prioritizează colaborarea directă cu fabricile sursă: alegeți producători chinezi cu capacități integrate în cercetare și dezvoltare, modificarea mostrelor, producție în masă și servicii post-vânzare. Acest lucru permite personalizarea rapidă, aprovizionarea stabilă, asistența post-vânzare promptă și evită probleme precum majorarea prețurilor de către intermediari și lacunele de comunicare în coordonarea tehnică.

FAQ

Î1: Poate această antenă ceramică să fie compatibilă cu toate mărcile de camere purtate pe corp?

Compatibil cu marea majoritate a camerelor de aplicare a legii 4G/5G purtate pe corp, disponibile în comerț, terminale de colectare a dovezilor rezistente la explozie și camere de inspecție în aer liber, suportând în același timp configurații personalizate non-standard, adaptate exact structurii, interfețelor și dimensiunilor dispozitivului.

Î2: În ce moduri specifice o antenă ceramică depășește o antenă FPC?

Îmbunătățirile de bază includ achiziție mai rapidă a sateliților, eroare de poziționare redusă, urmărire neîntreruptă și performanță îmbunătățită semnificativ împotriva interferențelor, anti-vibrații și rezistență la temperatură, variind de la frig extrem la căldură ridicată. Aceste upgrade-uri rezolvă complet defecțiunile de poziționare în condiții exterioare complexe și reduc substanțial tarifele de service post-vânzare ale echipamentelor.

Î3: Acceptați personalizarea, eșantionarea și comenzile de probă mici?

Sprijin! În calitate de producător direct, oferim prototipuri, comenzi de probă pentru loturi mici și servicii de producție în masă la scară largă, complet personalizabile în funcție de desenele clienților și cerințele de performanță.

Î4: Produsul poate fi utilizat pentru exportul în străinătate? Sunt complete toate certificările necesare?

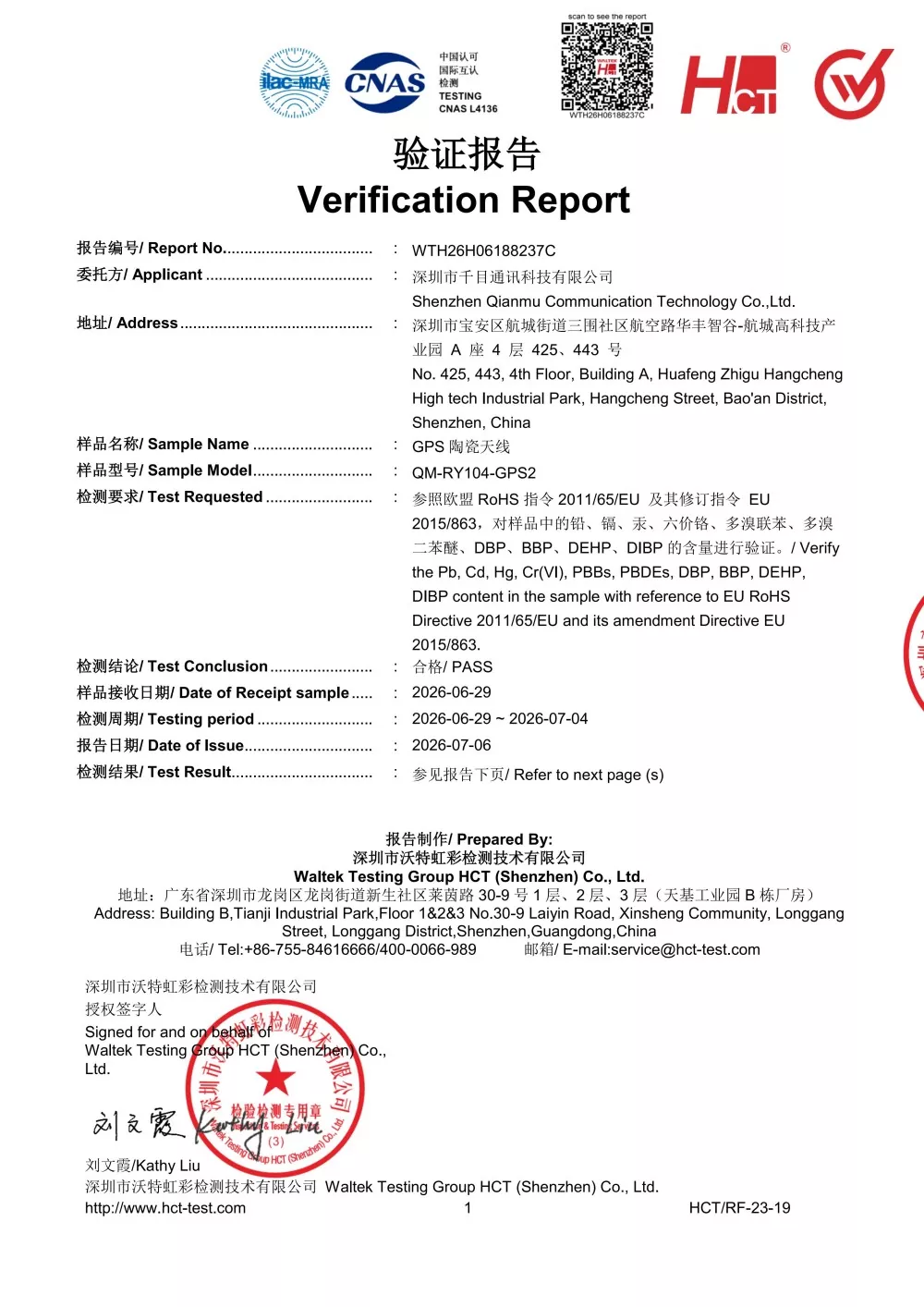

Toate produsele vin cu certificări complete de export, inclusiv CE, FCC și RoHS, respectând standardele globale și permițând exporturi fără griji în Europa, Americi, Asia de Sud-Est, Orientul Mijlociu și toate celelalte regiuni.

Î5: Performanța produsului este stabilă în condiții extreme de temperatură ridicată și scăzută?

Produsul are un design industrial de temperatură largă, care a fost supus unor teste riguroase de îmbătrânire la temperaturi înalte și joase, cu o degradare minimă a performanței în medii cuprinse între -40°C și +75°C, făcându-l pe deplin potrivit pentru condiții în aer liber, minerit, frig extrem și temperaturi ridicate non-stop.
