Cum poate o antenă de radio FM încorporată să îmbunătățească recepția semnalului în dispozitivele electronice compacte

QianmudezvoltăAntenă radio FM încorporatăpentru produse compacte compatibile cu FM care necesită o recepție fiabilă fără a adăuga o antenă externă expusă. Proiectată pentru banda de transmisie FM de 88–108 MHz, această componentă RF compactă combină un miez de ferită, o bobină de cupru bobinată cu precizie și opțiuni flexibile de conectare pentru sisteme audio auto, difuzoare Bluetooth, radiouri portabile, echipamente pentru casă inteligentă și alte dispozitive electronice.

O antenă FM încorporată este mai mult decât un înlocuitor care economisește spațiu pentru o antenă telescopică. Structura sa de inducție magnetică cu miez de ferită, înfășurarea bobinei de precizie, factorul de formă compact și designul de conexiune personalizabil permit producătorilor să integreze recepția FM în produse în care spațiul de instalare și aspectul sunt importante. Acest ghid explică modul în care funcționează o antenă radio FM încorporată, caracteristicile sale tehnice, aplicațiile adecvate, considerațiile de instalare și factorii cheie pe care cumpărătorii ar trebui să-i evalueze atunci când își aprovizionează o antenă pentru proiecte OEM sau ODM.

Cuprins

• Ce este o antenă radio FM încorporată?
• Cum funcționează o antenă de radio FM încorporată?
• Care sunt caracteristicile cheie?
• Unde poate fi folosit?
• Care sunt specificațiile tehnice?
• Cum trebuie instalată antena?
• Cum ar trebui cumpărătorii să aleagă antena potrivită?
• Cum se compară cu alte antene FM?
• Întrebări frecvente
• De ce să luați în considerare o antenă FM personalizată?

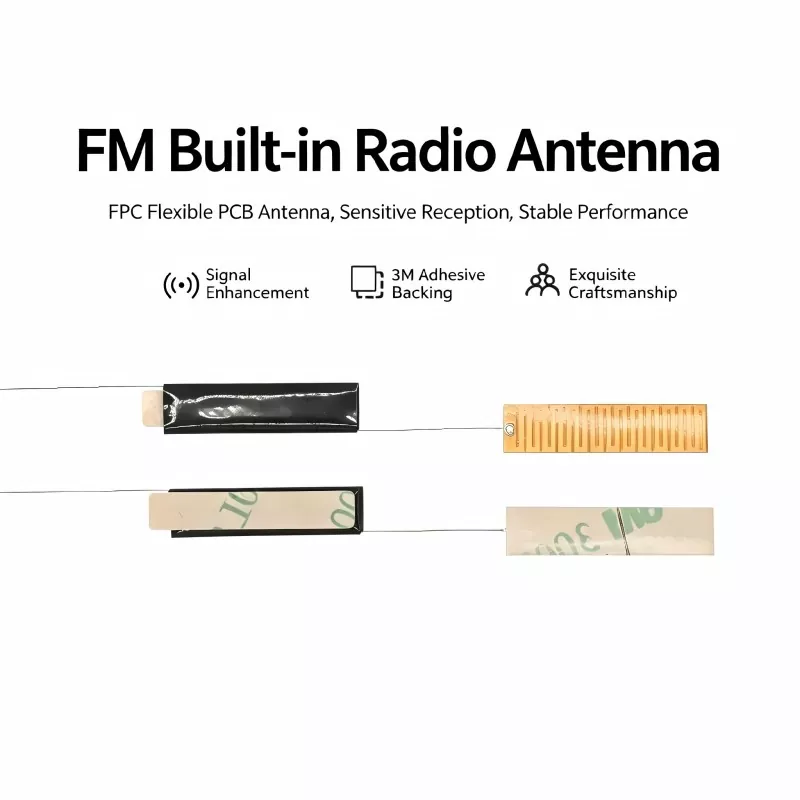

Ce este o antenă radio FM încorporată?

O antenă radio FM încorporată este o componentă pasivă internă de recepție RF concepută pentru a recepționa semnale de transmisie FM în timp ce rămâne în interiorul dispozitivului electronic. Spre deosebire de antena telescopică convențională care se extinde în afara carcasei, o antenă internă poate fi ascunsă în structura produsului, ajutând producătorii să mențină un aspect curat, utilizând în același timp eficient spațiul intern limitat.

Un design tipic cu miez de ferită constă dintr-un miez de ferită de înaltă permeabilitate, fir de cupru emailat bobinat cu precizie, protecție izolatoare și terminale de conectare sau fire de plumb. Materialul de ferită concentrează câmpul magnetic în jurul bobinei, în timp ce structura de înfășurare este proiectată pentru a sprijini recepția în intervalul de frecvență FM dorit.

Pentru producătorii care dezvoltă electronice compacte de larg consum, această structură poate simplifica integrarea produsului. Antena poate fi poziționată în funcție de aspectul PCB și de designul carcasei, mai degrabă decât să necesite o deschidere dedicată pentru antena externă.

Pentru mai multe informații specifice produsului, cumpărătorii pot consulta pagina produsului Antenă radio FM încorporată.

Cum funcționează o antenă de radio FM încorporată?

Principiul de funcționare se bazează în primul rând pe inducția și rezonanța electromagnetică. Când un semnal de transmisie FM ajunge la antenă, miezul de ferită ajută la concentrarea câmpului magnetic de înaltă frecvență din jurul bobinei. Conductorul bobinat cu precizie transformă apoi energia electromagnetică într-un semnal electric RF care poate fi procesat de circuitul de recepție.

1. Concentrația câmpului magnetic

Miezul de ferită cu permeabilitate ridicată concentrează câmpurile magnetice de înaltă frecvență în jurul înfășurării. Această structură este deosebit de utilă atunci când producătorii au nevoie de o antenă care să se potrivească într-un spațiu interior compact, menținând în același timp o recepție FM fiabilă.

2. Conversie electromagnetică

Bobina de cupru care înconjoară miezul de ferită răspunde la câmpul magnetic în schimbare și generează un semnal electric. Acest semnal este apoi transferat prin conexiunea antenei la circuitul receptorului FM.

3. Rezonanta de frecventa

Parametrii bobinei, inclusiv numărul de spire și aranjamentul înfășurării, influențează caracteristicile de frecvență ale antenei. Reglarea corectă ajută antena să funcționeze în banda FM dorită și acceptă o recepție stabilă.

4. Transmisia semnalului

După conversie, semnalul RF recepționat trece prin cablul antenei sau prin pinii de conectare la circuitul receptorului FM, unde este amplificat, decodat și convertit în ieșire audio.

Care sunt caracteristicile cheie?

Atunci când selectează o antenă FM internă pentru un produs comercial, inginerii iau în considerare de obicei performanța recepției, dimensiunile fizice, rezistența la interferențe, temperatura de funcționare și flexibilitatea de integrare. Următoarele caracteristici fac ca un design încorporat cu miez de ferită să fie potrivit pentru multe dispozitive compacte.

• Interval de operare 88–108 MHz:Proiectat în jurul intervalului de frecvență de transmisie FM utilizat în mod obișnuit.
• Structura interioara compacta:Permite producătorilor să integreze recepția FM fără o antenă externă proeminentă.
• Bobinaj de precizie:Sprijină caracteristici electrice consistente și performanță de frecvență.
• Construcție cu miez de ferită:Concentrează câmpurile magnetice și sprijină recepția eficientă a semnalului.
• Design conștient de interferență:Izolarea și considerentele structurale pot ajuta la reducerea interferențelor electromagnetice nedorite.
• Personalizare flexibilă:Dimensiunile miezului, parametrii de înfășurare, lungimea cablului, pinii și conectorii pot fi adaptate la cerințele produsului.
• Temperatura largă de funcționare:Designul Qianmu la care se face referire specifică funcționarea de la -20°C la +85°C.

Unde poate fi folosit?

Structura compactă a unei antene FM interne o face potrivită pentru produsele în care expunerea antenei externe este nedorită sau impracticabilă. Aplicațiile pot varia de la electronice de larg consum până la echipamente auto și industriale.

Care sunt specificațiile tehnice?

Specificațiile tehnice ar trebui să fie întotdeauna potrivite cu circuitul receptorului, carcasă, poziția de instalare și piața țintă. Următoarele specificații reprezintă configurația produsului Qianmu la care se face referire și pot servi ca punct de plecare pentru evaluarea inginerească.

Performanța reală poate varia în funcție de circuitul integrat al receptorului, aspectul PCB-ului, materialul carcasei, mediul electromagnetic înconjurător, puterea semnalului local și poziția de instalare a antenei. Prin urmare, testarea prototipului rămâne importantă înainte de producția în masă.

Cum trebuie instalată antena?

Amplasarea corectă este esențială pentru a obține o recepție FM consecventă. Chiar și o antenă bine proiectată poate avea performanțe reduse dacă este poziționată aproape de surse de interferență puternice sau de materiale necorespunzătoare.

Pasul 1: Selectați Poziția de instalare

Așezați antena într-o zonă interioară relativ deschisă și, acolo unde este practic, aproape de suprafața interioară a carcasei. Evitați să îl plasați direct lângă cipuri de înaltă frecvență, componente de alimentare, surse de căldură sau alte surse puternice de interferență.

Pasul 2: Asigurați antena

Un suport adeziv izolat poate oferi o metodă simplă de instalare pentru modele compatibile. Metoda de montare trebuie să mențină antena ferm poziționată și să prevină mișcarea care ar putea afecta repetabilitatea în timpul funcționării produsului.

Pasul 3: Conectați antena

Conectați cablul sau pinii antenei la interfața de antenă FM desemnată de pe PCB. Conexiunile lipite trebuie să fie sigure și lipsite de scurtcircuit, în timp ce conexiunile de tip fișă ar trebui să aibă o reținere mecanică suficientă.

Pasul 4: Testați recepția

După asamblare, porniți dispozitivul și efectuați o scanare a postului FM. Evaluați numărul de posturi, claritatea audio, zgomotul de fundal, stabilitatea semnalului și consistența recepției în diferite locații.

Cum ar trebui cumpărătorii să aleagă antena potrivită?

Prețul singur nu ar trebui să determine alegerea antenei. Pentru proiectele OEM și ODM, echipele de achiziții și inginerii ar trebui să evalueze antena ca parte a sistemului RF complet.

1. Confirmați intervalul de frecvență:Asigurați-vă că antena este potrivită pentru banda țintă de difuzare FM.
2. Verificați spațiul disponibil:Furnizați dimensiuni precise ale carcasei și ale PCB-ului înainte de a selecta structura antenei.
3. Examinați metoda de conectare:Specificați lungimea cablului, designul terminalului, tipul conectorului sau cerințele de conectare la PCB.
4. Evaluați mediul de operare:Produsele auto, portabile, de interior și de exterior pot necesita considerații mecanice și termice diferite.
5. Luați în considerare interferența electromagnetică:Identificați procesoarele din apropiere, sursele de alimentare comutate, afișajele, motoarele și alte surse potențiale de zgomot.
6. Solicitați mostre:Testați antena în carcasa reală și cu circuitul receptor FM destinat înainte de a aproba producția de masă.
7. Discutați despre personalizare:Pentru proiectele de volum, dimensiunile de bază personalizate și parametrii de înfășurare pot oferi o integrare mai bună decât o antenă generică.

Cum se compară cu alte antene FM?

Structuri diferite de antene servesc diferite cerințe ale produsului. O antenă PCB poate fi convenabilă atunci când PCB oferă spațiu suficient, în timp ce o antenă telescopică poate fi utilă atunci când o antenă expusă este acceptabilă. Un design încorporat cu miez de ferită este deosebit de relevant atunci când producătorii acordă prioritate instalării ascunse și integrării mecanice compacte.

Întrebări frecvente

1. Ce frecvență acceptă o antenă radio FM încorporată?

Antena Qianmu la care se face referire este proiectată pentru banda de transmisie FM 88–108 MHz. Cerințele specifice de frecvență pot fi discutate în timpul personalizării pentru diferite aplicații și piețe.

2. Dimensiunile antenei și lungimea cablului pot fi personalizate?

Da. Personalizarea poate include dimensiunea miezului de ferită, parametrii de înfășurare a bobinei, lungimea cablului, materialele pinului și tipurile de conector. Aceste opțiuni permit antenei să se potrivească mai bine cu carcasa disponibilă și cu aspectul PCB-ului.

3. Este o antenă încorporată potrivită pentru sisteme audio auto?

Da. Modelele de antene FM încorporate pot fi integrate în sistemele audio din mașină, radiouri Bluetooth, unități principale multimedia și echipamente similare. Proiectele de automobile ar trebui evaluate prin instalarea efectivă și testarea RF, deoarece structurile vehiculelor și electronicele pot afecta recepția.

4. Performanța antenei depinde de aspectul PCB-ului?

Da. Performanța de recepție este influențată nu numai de antenă, ci și de circuitul integrat al receptorului, aspectul PCB-ului, împământarea, componentele din jur, structura carcasei și mediul electromagnetic. Testarea prototipului este recomandată înainte de producția în masă.

5. Pot fi furnizate mostre înainte de producția în vrac?

Evaluarea mostrelor este o parte importantă a dezvoltării antenei personalizate. Cumpărătorii pot discuta despre cerințele eșantioanelor cu Qianmu și pot testa antena din dispozitivul vizat înainte de a trece la producția de volum.

De ce să luați în considerare o antenă FM personalizată?

Pentru producătorii care dezvoltă produse electronice compatibile cu FM, antena ar trebui să fie selectată ca parte integrantă a sistemului RF, mai degrabă decât tratată ca un accesoriu de sine stătător. Un design încorporat bine asortat poate ajuta la conservarea spațiului de instalare, la menținerea unui aspect curat al carcasei și poate oferi o soluție practică pentru aplicații FM pentru automobile, portabile, casă inteligentă și industriale.

Qianmu oferă soluții de antenă FM încorporate cu opțiuni de personalizare care acoperă dimensiunile miezului de ferită, înfășurarea bobinei, lungimea cablului, terminalele de conectare și integrarea structurală. Pentru proiectele OEM și ODM, echipele de inginerie își pot defini cerințele de frecvență, spațiul disponibil, interfața PCB, mediul de operare și performanța așteptată de recepție înainte de validarea eșantionului. Dacă dezvoltați un nou produs compatibil FM sau căutați un partener de încredere pentru producția de antene din China,contactaţi-nepentru a discuta aplicația dvs., pentru a solicita o soluție personalizată și pentru a începe evaluarea eșantionului cu Qianmu.
