Antenă de ștampilă metalică

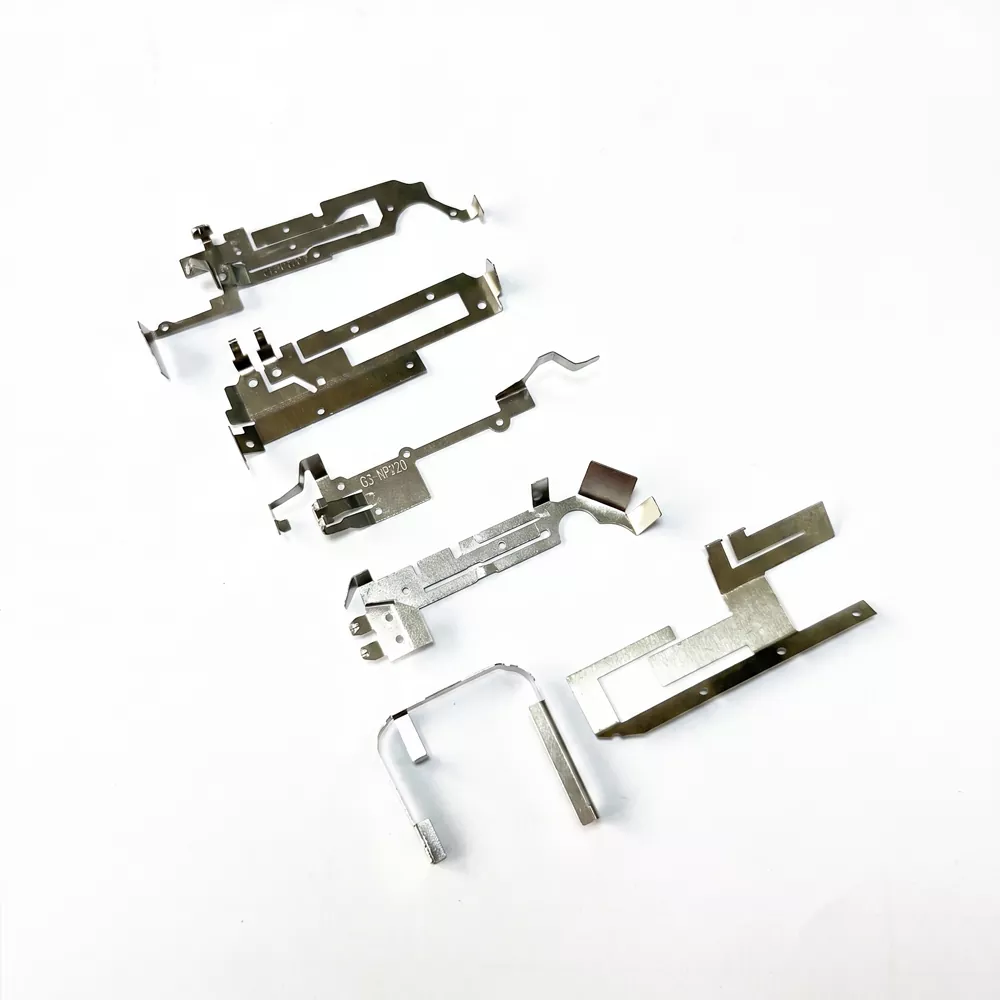

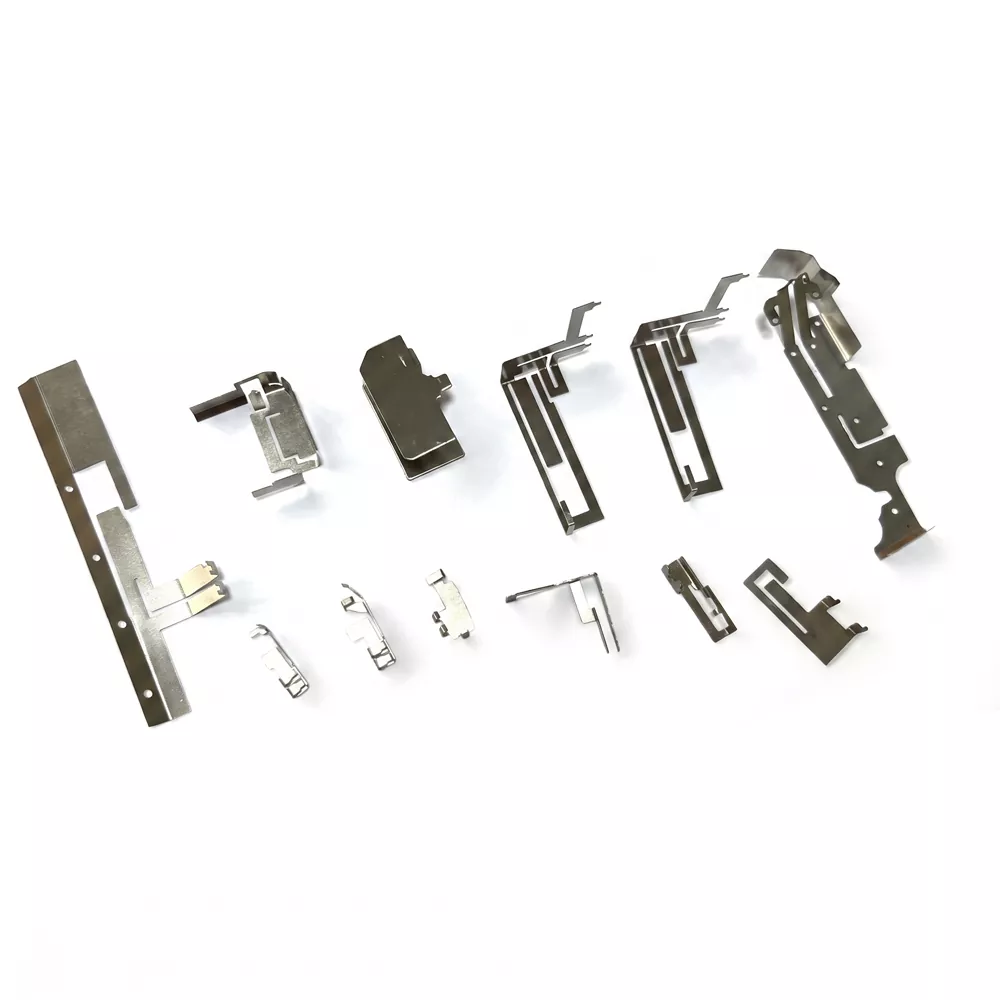

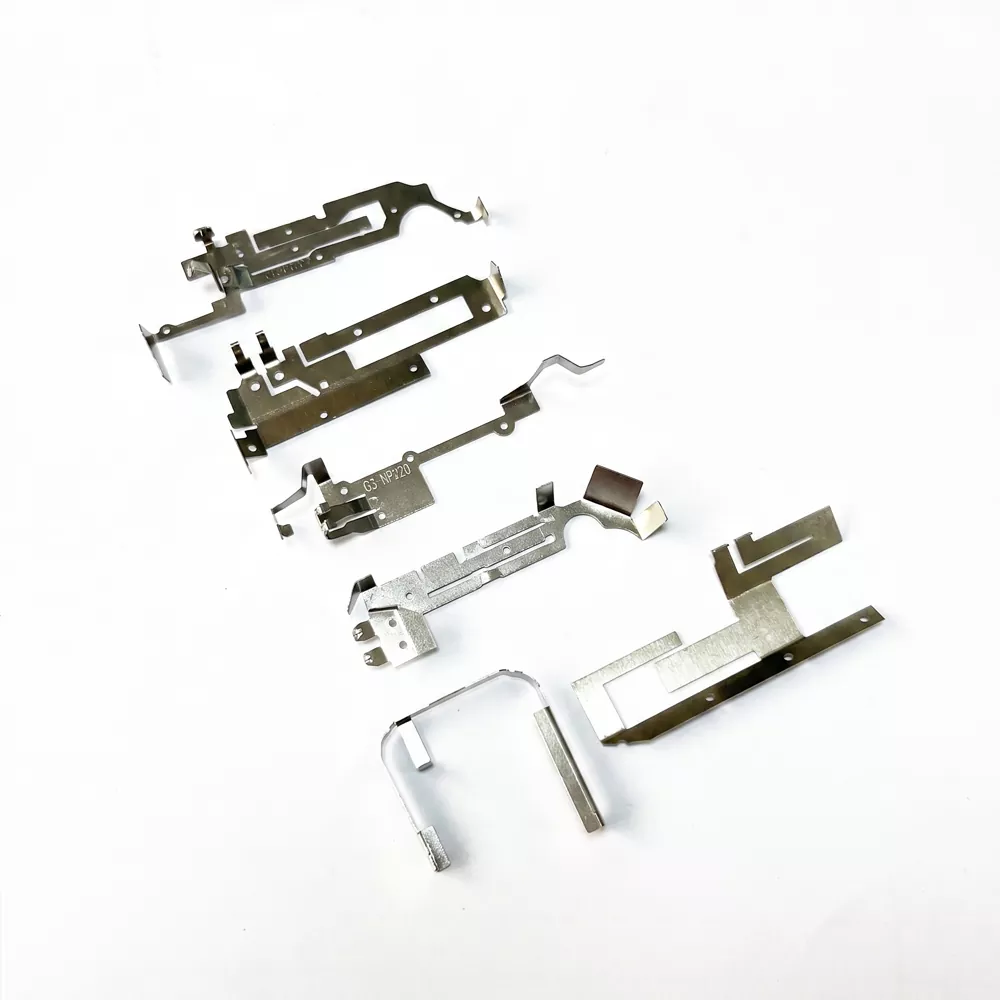

O antenă cu ștampilă metalică este o componentă RF fabricată din oțel inoxidabil ultrasubțire (cum ar fi SUS301 sau SUS304) sau aliaj de cupru, folosind un proces de ștanțare de precizie. De obicei, mai puțin de 1 mm în grosime, este proiectat să se conformeze îndeaproape suprafețelor curbate sau neregulate ale dispozitivului, făcându-l potrivit pentru produse electronice compacte.

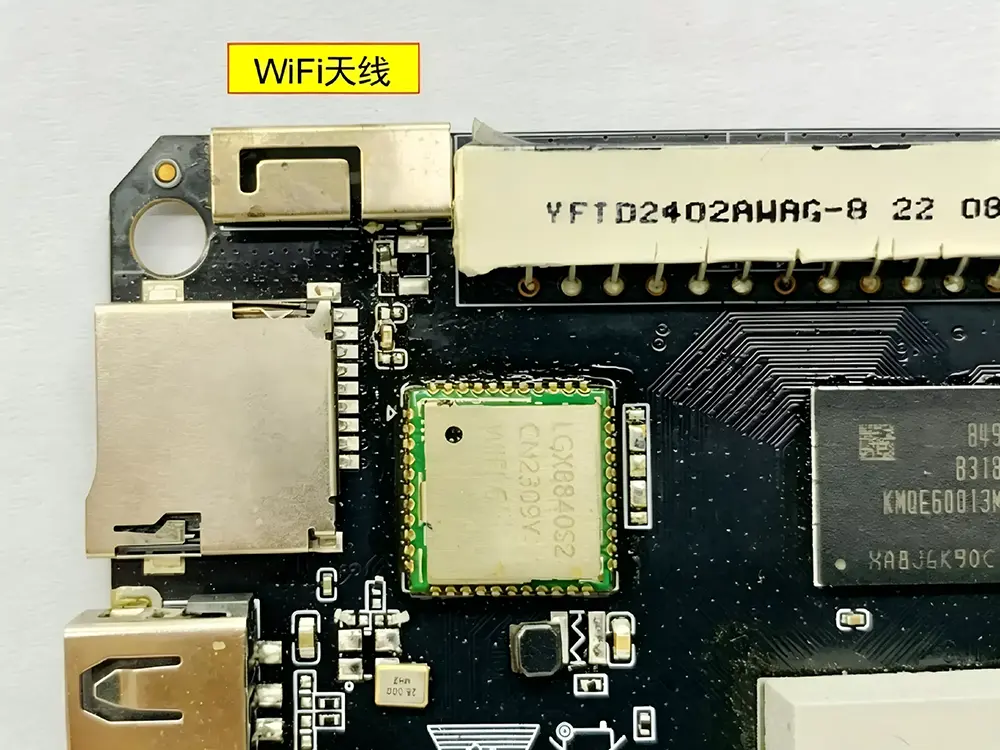

Această antenă funcționează prin rezonanța electromagnetică generată de geometria sa metalică atent proiectată. În timpul instalării, punctele de contact inferioare sunt presate pe bornele antenei PCB, formând o conexiune electrică fiabilă, fără lipire. Structura de contact cu arc asigură o transmisie stabilă a semnalului, absorbind în același timp stresul mecanic prin deformare elastică, susținând durabilitatea pe termen lung în condiții de asamblare și vibrații repetate.

Specificații tehnice de bază

Antena Metal Stamp este proiectată pentru aplicații RF compacte, cu impedanță controlată și performanță stabilă de contact mecanic.

Condiții de testare standardizate

Pentru a asigura consistența datelor, toți parametrii RF și mecanici sunt măsurați în următoarele condiții standardizate:

Măsurarea impedanței și VSWR

Testat folosind un analizor de rețea vectorială (VNA) calibrat cu un sistem de referință de 50Ω.

Mediu de performanță RF

Măsurătorile efectuate într-un mediu în spațiu liber sau semi-anecoic cu un plan de sol de referință standard.

Test de contact mecanic

Antena este montată pe un aspect standard al plăcuțelor PCB cu înălțime de contact definită și forță de apăsare controlată.

Condiția de măsurare a frecvenței

Frecvența centrală evaluată după instalare într-o carcasă reprezentativă a dispozitivului pentru a ține seama de efectele de detonare.

Condiție de testare a temperaturii

Ciclul termic efectuat de la -40℃ la +85℃ sub monitorizare electrică continuă.

Dispozitive aplicabile și scenarii de aplicații

Punct cheie de vânzare: De ce să alegeți o antenă cu arc hardware?

Design eficient în spațiu

Structura sa cu profil redus se poate conforma suprafețelor curbate sau neregulate, contribuind la maximizarea spațiului intern pentru baterii și alte componente.

Asamblare rentabilă

Conexiunea prin presare la contactele PCB elimină procesele de lipire, reducând timpul de asamblare și costul de producție în producția de masă.

Durabilitate mecanică

Structura de contact elastică menține performanța electrică stabilă în condiții de vibrații, șocuri și solicitări mecanice repetate.

Design de poziționare precisă

Găurile de aliniere ștanțate (rotunde și fante) asigură o poziționare precisă între punctul de alimentare al antenei și PCB în timpul asamblării automate.

Ghid de instalare și recomandări de inginerie

Următoarele instrucțiuni de instalare sunt furnizate de Shenzhen Qianmu Communication Technology Co., Ltd. pentru a asigura performanța optimă a antenei Metal Stamp în aplicațiile la nivel de sistem.

1. Design de pozitionare

Proiectați cel puțin două orificii de aliniere pe structura antenei: o gaură circulară pentru poziționarea primară și o gaură alungită pentru alinierea secundară. Distanța trebuie să fie suficientă pentru a asigura stabilitatea mecanică în timpul asamblarii.

2. Cerințe de autorizare

Păstrați elementul radiant liber de componentele metalice din jur și materialele conductoare. Trebuie menținută o zonă de degajare adecvată pentru a minimiza efectele de detonare cauzate de structurile din apropiere. Fixarea cu adeziv poate fi folosită pentru o montare stabilă.

3. Controlul presiunii de contact

Forța de contact dintre borna cu arc și suportul de alimentare al PCB trebuie controlată în intervalul mecanic specificat. Presiunea insuficientă poate afecta stabilitatea contactului RF, în timp ce presiunea excesivă poate duce la deformarea permanentă a structurii de contact.

4. Reglare la nivel de sistem

După asamblare în dispozitivul final, performanța antenei se poate schimba din cauza cuplării cu carcasa și componentele din jur. Se recomandă reglarea finală folosind un analizor de rețea vectorială (VNA) pentru a asigura acuratețea rezonanței la nivel de sistem.

Cum să alegi antena cu arc hardware potrivită?

Atunci când selectați o antenă de ștampilă metalică, evaluarea ar trebui să se bazeze pe următorii factori cheie de proiectare:

Spațiu disponibil pe dispozitiv

Măsurați spațiul interior al carcasei și selectați o antenă cu lungimea, lățimea și grosimea corespunzătoare pentru a asigura o potrivire mecanică corespunzătoare.

Frecvența de operare și lățime de bandă

Definiți banda de comunicare țintă (de exemplu, WiFi, Bluetooth sau benzi IoT sub-GHz). Pentru modelele cu bandă îngustă, performanța antenei poate fi reglată fin prin ajustarea structurală în timpul dezvoltării.

Mediul de aplicare

Pentru uz auto, în aer liber sau industrial, se recomandă selecția materialelor, cum ar fi SUS304 și placarea suprafeței, pentru a îmbunătăți rezistența la coroziune și stabilitatea temperaturii.

Proiectarea PCB și a ansamblului

Asigurați-vă alinierea corectă a punctului de alimentare pe PCB. Alegeți o structură de montare adecvată (construcție prin presare sau contact cu arc) pentru a îmbunătăți consistența asamblarii și randamentul producției de masă.

De ce să alegeți Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. se concentrează pe proiectarea și producția de soluții de antenă Metal Stamp pentru dispozitive fără fir, care sprijină dezvoltarea OEM/ODM și structuri de antenă personalizate pentru diferite aplicații RF.

Capacitate de producție internă

Ștanțarea de precizie și uneltele sunt controlate intern, asigurând o consistență stabilă a producției și o producție scalabilă.

Personalizare bazată pe aplicații

Structurile antenei pot fi ajustate în geometrie, elasticitate și tratarea suprafeței pentru a se potrivi diferitelor cerințe ale dispozitivului și ale carcasei.

Controlul calității la nivel de proces

Fiabilitatea mecanică și performanța RF sunt verificate pe parcursul producției, inclusiv stabilitatea contactului și verificările coerenței electrice.

Suport de inginerie în timpul dezvoltării

Asistența tehnică este disponibilă de la prototipare până la producția de masă, inclusiv îndrumări de integrare la nivel de PCB și sistem.

FAQ

Î1: Cum este eficiența semnalului antenei cu clip metalic?

R: Datorită dimensiunii sale compacte, eficiența variază de obicei între 30% și 50%. Este potrivit pentru aplicații cu rază scurtă și sensibile la costuri, cum ar fi dispozitivele inteligente pentru casă. Pentru cerințele cu rază lungă de acțiune, Qianmu Communications oferă, de asemenea, soluții optimizate de antenă.

Î2: Ce ar trebui să fac dacă borna de lipit este apăsată pe PCB și contactul este slab?

R: Asigurați-vă de înălțimea corectă a plăcuței PCB și presiunea adecvată a dispozitivului de fixare în timpul asamblarii. Structura arcului este proiectată pentru un contact stabil, iar testarea standard este efectuată înainte de expediere.

Î3: Acceptați eșantionarea în loturi mici?

R: Susține pe deplin. În calitate de furnizor profesionist de Antene Metal Stamp, înțelegem cerințele în timpul fazei de cercetare și dezvoltare și oferim servicii flexibile de prototipare pentru a vă ajuta să avansați rapid în validarea proiectului.

Î4: Ce afectează performanța unei antene de ștampilă metalică?

 R: Performanța este afectată în principal de aspectul PCB-ului, dimensiunea solului, metalul din jur și structura carcasei.

Î5: De ce se schimbă frecvența după instalare?

R: Împrejurimile metalice și materialele de carcasă pot detona rezonanța, necesitând reglarea finală la nivel de sistem.

Î6: Ce cauzează performanța slabă a contactului?

R: Înălțimea incorectă a plăcuței PCB sau presiunea insuficientă a arcului poate afecta stabilitatea electrică.

Î7: Susțineți prototipuri? R: Da, atât producția de mostre, cât și personalizarea în loturi mici sunt acceptate pentru validarea R&D.
