Antena PIFA

Ce este o antenă PIFA

Antenele PIFA, cunoscute și sub numele de antene F inversate plane, sunt una dintre cele mai utilizate structuri de antene cu radiații încorporate în electronicele de larg consum și dispozitivele IoT. Sunt antene RF miniaturizate, cu profil redus, concepute pentru aplicații închise.

În comparație cu antenele ceramice obișnuite, antenele de sârmă și antenele PCB, principalul avantaj este capacitatea lor de a menține rezonanța stabilă în carcasele metalice, structurile etanșe din plastic și spațiile interne limitate, cu rezistență puternică la atenuarea ecranului.

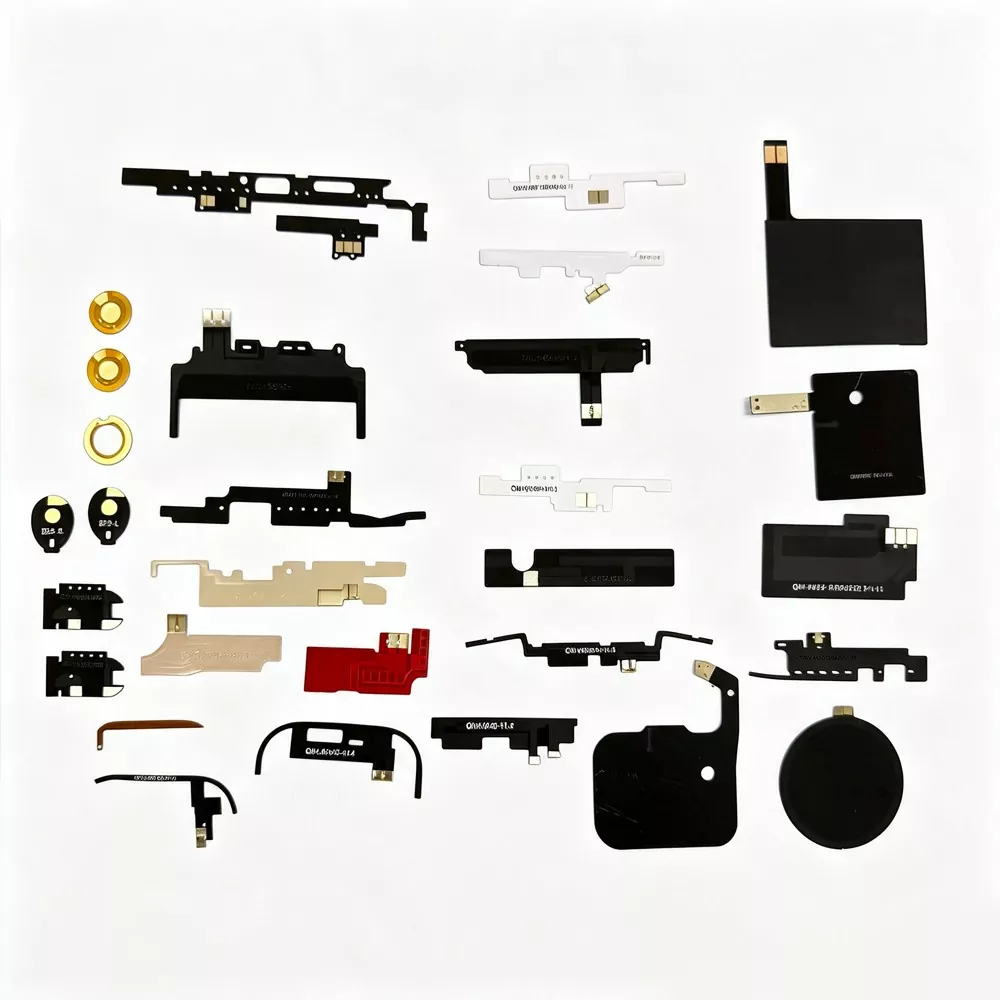

Produsele noastre produse în serie sunt împărțite în două structuri principale:

1. Antena PIFA cu arc

Arcul din oțel inoxidabil/bronz fosforat este format prin ștanțare dintr-o singură piesă, cu duritate mare, rezistență bună, rezistență la șocuri, potrivit pentru montat pe vehicul, control industrial, echipament sportiv, nu se slăbește și nu se oxidează în contact de lungă durată, potrivit pentru producția de masă standardizată.

2. Antenă PIFA flexibilă FPC unică

Cu un proces de gravare a plăcilor de circuite flexibile FPC cu un singur strat, este ușor, subțire, flexibil, pliabil și atașat pe perete, potrivit pentru dispozitive ultra-subțiri, structuri neregulate și corpuri mici. În prezent, este soluția principală de antenă încorporată pentru hardware inteligent.

Cum funcționează antenele PIFA

Mulți clienți cred în mod eronat că antena încorporată este doar un „petic metalic”. De fapt, are o structură de rezonanță de radiofrecvență foarte riguroasă, iar principiul poate fi verificat pe deplin prin analizoare de spectru, analizoare de rețea și teste cu cameră anechoică fără teoria golului.

1. Principiul rezonanței la sol: Structura PIFA se bazează pe brațul de radiație + cuplarea la sol pentru a forma o buclă de rezonanță F inversată. În comparație cu antenele obișnuite, este mai puțin dependentă de pământul plăcii principale a dispozitivului și are o rată de toleranță generală mai mare.

2. Radiație de profil scăzut: Antena este extrem de joasă și instalată aproape de fuzelaj, ceea ce poate reduce eficient atenuarea semnalului cauzată de ecranarea carcasei metalice și poate rezolva problema plonjării semnalului după ce echipamentul este montat.

3. Filtrarea zgomotului: PIFA are proprietăți de filtrare inerente care pot filtra zgomotul de înaltă frecvență generat de procesorul plăcii de bază, sursa de alimentare și memorie, reducând semnificativ zgomotul de fundal și îmbunătățind raportul semnal-zgomot.

4. Rezonanță compatibilă cu mai multe benzi: printr-un design precis de rutare, sloting și potrivire a impedanței, o singură antenă FPC PIFA poate găzdui simultan mai multe benzi, inclusiv 2.4G, 5G, Bluetooth și LTE, economisind semnificativ spațiul intern al dispozitivului.

Specificații tehnice detaliate

Avantaje față de produsele similare

Antenele obișnuite de pe piață au adesea probleme comune, inclusiv atenuarea ridicată a carcasei, VSWR instabil, rezistența scăzută la interferențe și performanța lotului inconsecventă. Antena noastră PIFA oferă avantaje clare:

· Comparativ cu antenele PCB obișnuite: Antenele PCB sunt ușor afectate de ecranarea carcasei. Antena reduce atenuarea carcasei cu mai mult de 70%.

· Comparativ cu antenele ceramice: Antenele ceramice sunt fragile și sensibile la diferențele de temperatură, în timp ce această structură oferă o rezistență mai bună la șocuri, rezistență la căldură și o rată de trecere generală mai mare.

· Comparativ cu antenele obișnuite FPC: Antenelor FPC obișnuite le lipsește o structură rezonantă PIFA, ceea ce duce la o deviere semnificativă a semnalului. Soluția noastră unică FPC oferă rezonanță precisă și performanță stabilă.

· Comparativ cu antenele cu arc fără nume: Antenelor cu arc obișnuite nu potrivește impedanța, ceea ce provoacă o performanță instabilă a semnalului. Qianmu Communication efectuează inspecție și calibrare completă înainte de expediere.

Cum să alegi o antenă PIFA de calitate

1. Priviți structura: pentru corpurile etanșe, alegeți structura PIFA în loc să folosiți orbește antene FPC/PCB obișnuite;

2. Luați în considerare scenariile de aplicare: Pentru echipamentele de vibrații, selectați antena PIFA cu arc; pentru echipamente ultra-subțiri, alege antena FPC PIFA.

3 Căutați consistența lotului: calibrare mare a producției de masă din fabrică, diferențe mici de performanță a lotului, rata scăzută de eșec după vânzare;

4 Uită-te la capacitățile de personalizare: Dimensiunea, cablarea și potrivirea pot fi modificate în funcție de structura generală a mașinii pentru a se potrivi cu diferite modele de ID de produs.

FAQ

Î1: Poate fi personalizat în dimensiune și bandă de frecvență?

A: Da. Compania noastră acceptă potrivirea de impedanță personalizată, de dimensiune completă, în bandă completă, pentru antenele PIFA cu arc și antene FPC PIFA unice și oferă optimizare gratuită a schemei.

Î2: Care sunt cele mai bune semnale ale antenelor PIFA decât antenele obișnuite?

R: Cel mai mare avantaj este că are mai puțină atenuare în carcasă, este rezistent la ecranare și interferențe, iar experiența reală în întregul mediu al mașinii este mult mai bună decât cea a antenelor obișnuite.

Î3: Susțineți exportul și puteți furniza un certificat?

R: Exportul global este acceptat. CE, ROHS, FCC, rapoarte de testare, calificări din fabrică sunt disponibile, îndeplinind pe deplin cerințele de achiziție B2B pentru comerțul exterior.
