Antenele flexibile pentru căști sunt componente de emisie-recepție RF în miniatură care folosesc substraturi flexibile PI/LCP ca bază, cu modele de radiație conductoare formate prin gravare. Sunt proiectate special pentru căști Bluetooth TWS, căști fără fir supraear și căști cu conducție osoasă cu cavități interne compacte. Spre deosebire de antenele PCB rigide sau de arc, antenele flexibile pentru căști oferă o îndoire excelentă și profiluri ultra-subțiri, permițându-le să se conformeze pereților interiori ai carcasei căștilor, părților laterale ale bateriei și tulpinilor urechilor cu formă neregulată. Acest lucru abordează în mod eficient provocările precum spațiul limitat al cavității și obstrucția semnalului cauzată de structurile metalice.

Shenzhen Qianmu Communication Technology Co., Ltd., în calitate de producător de antene cu sediul în Shenzhen, se bazează pe laboratorul său RF intern pentru a perfecționa continuu soluțiile de proiectare a antenei pentru căști și servește ca furnizor de încredere pentru numeroase mărci de căști.

Principiul de lucru

Ele sunt în esență componente de radiație RF planare în miniatură. Semnalele electrice de înaltă frecvență de la modulul audio fără fir sunt transmise circuitului radiant al antenei, care le transformă în unde electromagnetice prin inducție electromagnetică. Simultan, antena captează undele electromagnetice Bluetooth externe și le convertește înapoi în semnale electrice pentru transmisie către cipul principal de control, permițând transferul bidirecțional de date audio între smartphone-uri și căști. Pentru a optimiza performanța în scenariile de utilizare a căștilor, am rafinat punctul de alimentare al antenei și designul de potrivire a împământului pentru a reduce pierderea de absorbție a semnalului cauzată de capul uman. Caz de testare în lumea reală: Pentru aceleași căști TWS, înlocuirea unei antene standard cu arc cu antena noastră flexibilă pentru căști Qianmu a crescut distanța stabilă de conectare printr-un perete de la 3,2 m la 6,1 m, reducând probabilitatea de deconectare cu 72% (date de testare colectate în cameră anecoică cu uzură umană reală; rapoarte de testare disponibile la cerere).

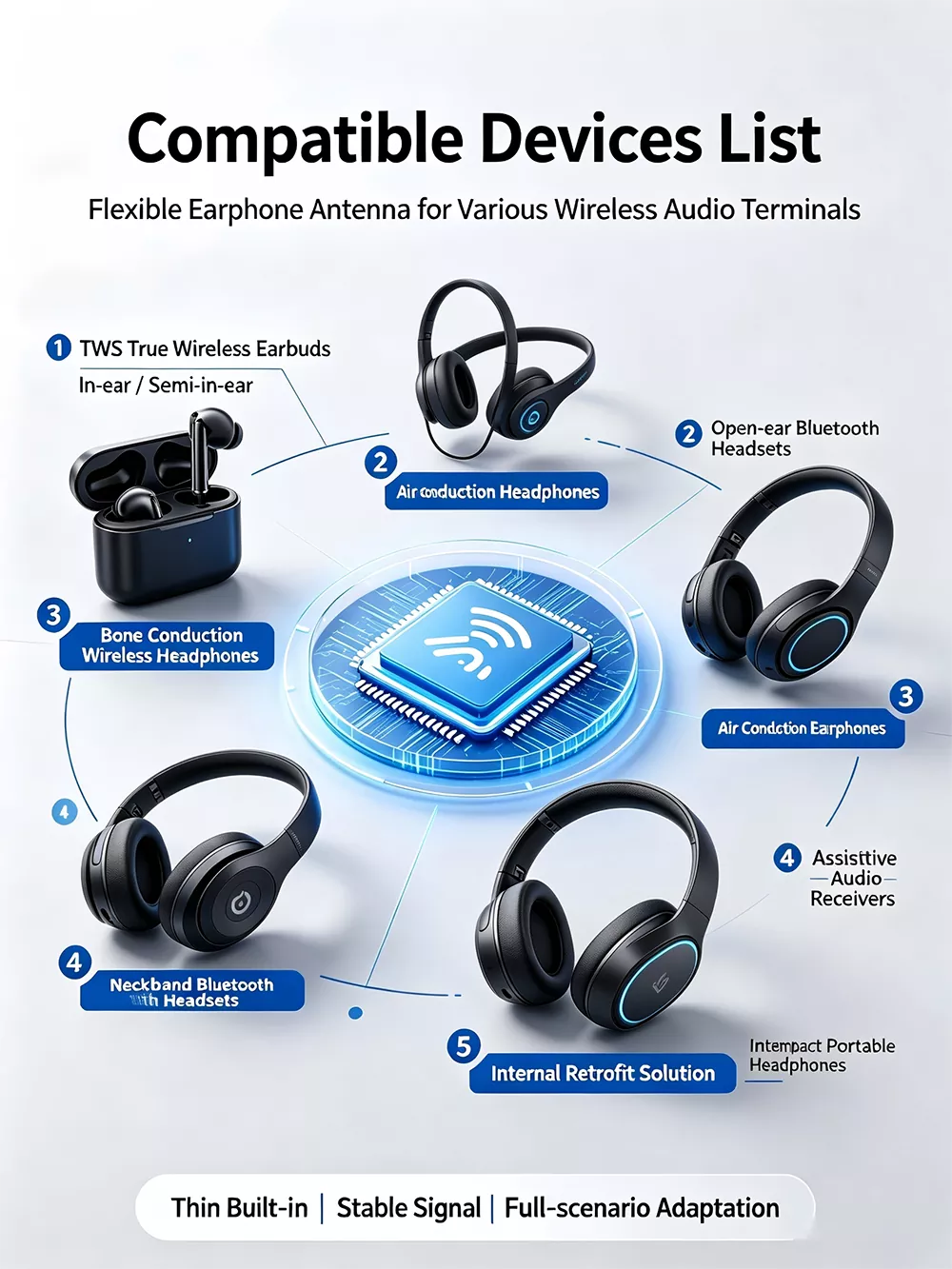

Lista dispozitivelor compatibile

Această antenă flexibilă pentru căști este compatibilă pe scară largă cu diferite terminale audio fără fir:

1. Căști Bluetooth True Wireless TWS (in-ear, semi-in-ear)

2. Căști Bluetooth cu agățat în ureche, căști cu conducție de aer

3. Căști fără fir cu conducție osoasă, căști Bluetooth cu bandă pentru gât

4. Căști auxiliare cu recepție audio, căști tip aparat auditiv fără fir

5. Căști compacte Căști portabile fără fir cu soluție de modificare încorporată

Puncte cheie de vânzare

1.Ultra-subțire și flexibil, conceput pentru a se potrivi stivuirii extreme a căștilor

Disponibil în grosimi de 0,12–0,3 mm, cu o rază de îndoire minimă de ≤1,5 ​​mm, suportă zeci de mii de cicluri de flexibilitate fără fisurare sau delaminare a cuprului. Poate fi aderat la tulpinile căștilor, pe părțile laterale ale bateriei sau pe pereții interiori curbați ai carcasei, eliminând nevoia de zone plate pentru PCB și ajutând inginerii structurali să reducă dimensiunea căștilor.

Fotografie reală: Test de îndoire în mai multe unghiuri a antenei în timp real

2. Performanța RF stabilă reduce deconexiunile și decalajul

Echipa Qianmu Communications RF a finalizat simularea de potrivire a impedanței înainte de termen, obținând o antenă pentru căști VSWR ≤1,8 și o eficiență ridicată a radiației semnalului. Acest lucru atenuează eficient atenuarea semnalului cauzată de obstrucția capului în timpul purtării, reducând bâlbâiala audio în scenariile de alergare și navetă.

3. Echipat cu suport adeziv de înaltă temperatură pentru asamblare automată ușoară

Partea din spate a antenei este dotată cu adeziv cu două fețe rezistente la temperaturi ridicate, permițând atașarea rapidă și sigură prin simpla îndepărtare a foliei de protecție - nu sunt necesare cleme sau șuruburi. Acest design este ideal pentru asamblarea rapidă pe liniile de producție din fabrică, reducând timpul de muncă în timpul instalării.

4. Personalizare ridicată (Avantajul aprovizionării directe din fabrică)

În calitate de producător de antene pentru căști din China, acceptăm personalizarea 外形轮廓 (外形), reglarea benzii de frecvență (în primul rând Bluetooth de 2,4 GHz, extensibilă), lungimea cablului, tipul terminalului (U.FL, contacte cositorite) și materialul substratului (PI pentru clasa economică / LCP pentru high-end). Oferim producție de mostre pentru loturi mici și termene de livrare fiabile pentru comenzi de volum mare.

5. Control strict al calității, consistență ridicată

Fiecare lot de antene pentru căști este supus eșantionării și testării într-o cameră anechoică RF, precum și testelor de ciclism la temperaturi ridicate și scăzute și de îmbătrânire la îndoire, eliminând variațiile de performanță ale lotului și făcându-le potrivite pentru producția în masă pe termen lung a căștilor de marcă.

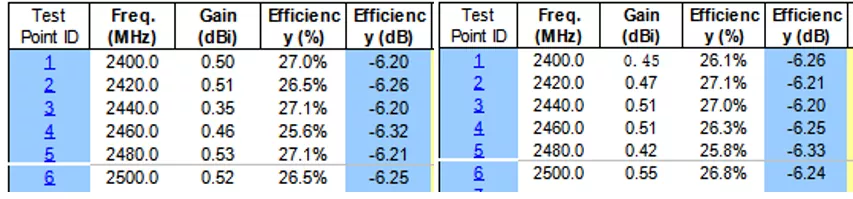

Specificatii tehnice

Antenă flexibilă pentru căști vs. Soluții comune de antenă în industrie

Mulți producători de căști se luptă atunci când selectează antene, rupte între antene cu arc, antene rigide PCB și antene ceramice. Pe baza testelor din lumea reală în mii de proiecte pentru căști, am compilat o comparație clară și intuitivă:

Dacă căștile dvs. au spațiu intern limitat, forme neregulate ale carcasei sau necesită o consistență ridicată în producția de masă, o antenă flexibilă pentru căști este soluția optimă. În calitate de producător original cu sediul în Shenzhen, Qianmu Communications poate optimiza rapid designul antenei conform prototipului dumneavoastră.

Echipament de testare cu cameră anechoică RF

Cum să alegi antena flexibilă potrivită pentru căști

Mulți ingineri de achiziții de căști greșesc adesea atunci când selectează modele. Pe baza anilor de experiență în serviciul furnizorilor, iată patru criterii cheie de selecție:

1. Acordați prioritate confirmării spațiului intern disponibil în căști și furnizați desene 3D ale lungimii, lățimii, înălțimii și structurii cavității. Vom evalua dimensiunile maxime ale antenei și zonele de îndoire permise. Nu cumpărați direct antene standard disponibile, deoarece acest lucru este foarte probabil să aibă ca rezultat o performanță slabă a semnalului.

2. Definiți clar obiectivele de utilizare a mediului. Pentru produsele care vizează căștile pentru sport și exterior, selectați versiuni optimizate pentru rezistența la îndoire și rezistența la vibrații; pentru produsele de export, confirmați în prealabil cerințele de certificare de mediu ale pieței țintă.

3. Acordați atenție serviciilor de asistență pentru acordarea RF - pur și simplu achiziționarea unei antene flexibile pentru căști nu garantează utilizarea! Fără potrivirea și reglarea corespunzătoare a antenei, chiar și cele mai bune materiale pot duce la decalaj de performanță. Alegeți un producător cu ingineri RF interni, mai degrabă decât un simplu intermediar.

4. Trimite-ne o mostră pentru testare înainte de a plasa comanda oficială. Vom produce antene prototip pentru testarea la fața locului de către client. Producția în masă va începe numai după testarea cu succes, minimizând riscurile de dezvoltare.

FAQ

Î1: Antena căștilor acceptă dimensionarea personalizată?

R: Da, acceptăm personalizarea. Ca fabrică, putem modela și personaliza dimensiunile externe, lungimea cablului și tipul terminalului în funcție de structura internă a căștilor. Puteți furniza desene 2D/3D, iar noi vom evalua designul și vom produce mostre.

Î2: Care este cantitatea minimă de comandă (MOQ) pentru antenele pentru căști?

R: Antene standard pentru căști în stoc cu MOQ scăzut; mostre personalizate disponibile în cantități mici și MOQ pentru comenzile de producție în masă pot fi negociate. Nu ezitați să contactați echipa noastră de vânzări pentru întrebări.

Î3: Puteți furniza un raport de testare RF pentru antenă?

A: Da. Fiecare lot de produse vine cu date de testare din fabrică și, de asemenea, putem furniza rapoarte de inspecție terță parte la cererea clientului, asigurând trasabilitatea completă a documentației.

Î4: Antena căștilor poate fi compatibilă cu un modul Bluetooth 5.3?

A: Complet compatibil. Antena pentru căști flexibilă funcționează în banda standard 2.4G ISM și este compatibilă cu întreaga serie de module audio Bluetooth 5.0/5.1/5.2/5.3.

Î5: Ce documente pot fi furnizate pentru exportul produsului?

R: Putem furniza facturi proforma, liste de ambalare, rapoarte RoHS și CE, licențe de afaceri și alte documente pentru a îndeplini cerințele de vămuire din diferite țări.
