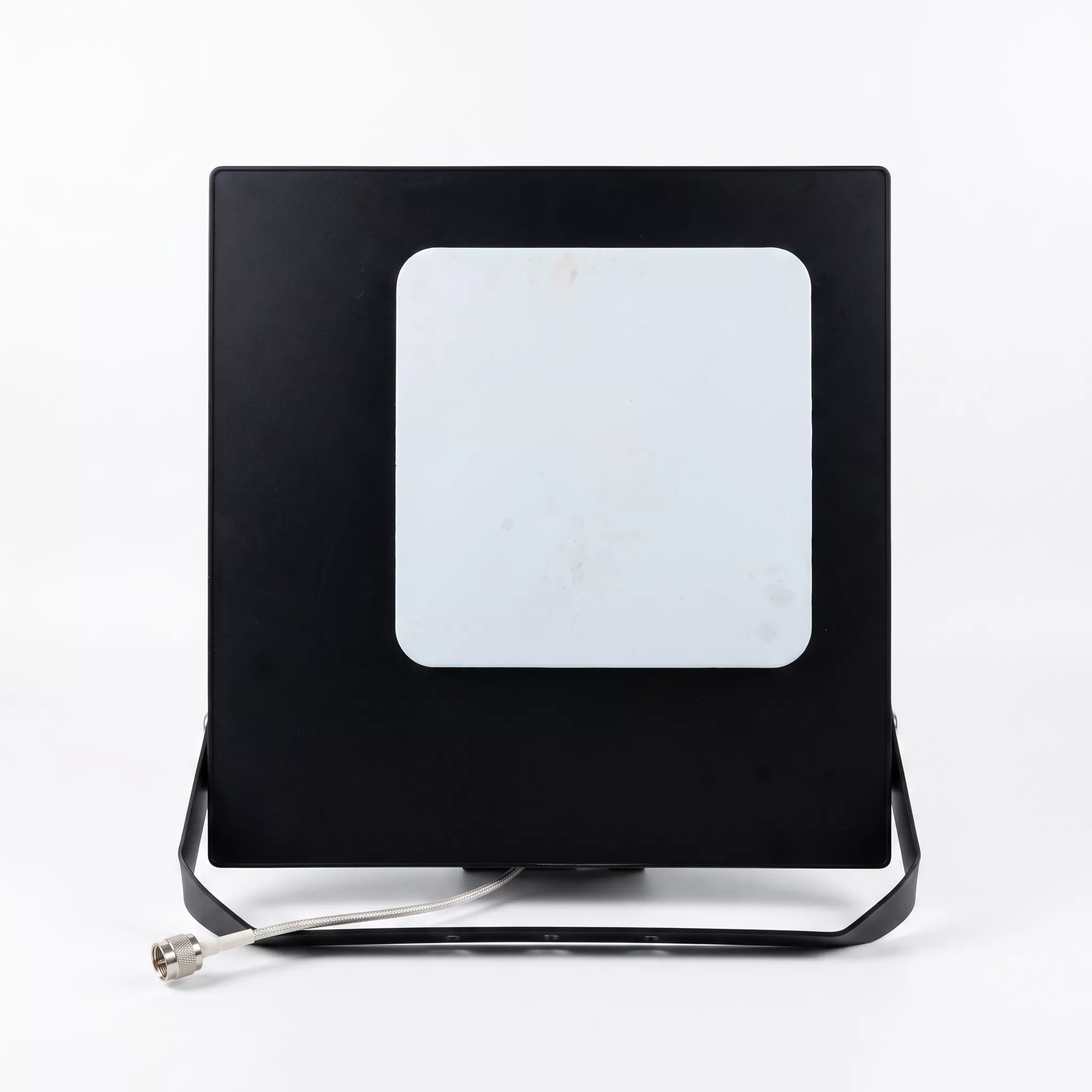

Antena Spotlight

Antena reflectoarelor, cunoscută și sub denumirea de antenă de bază de tip reflector decorativ sau camuflată, este o antenă de comunicare externă direcțională pentru exterior. Carcasa sa reproduce cu precizie designul spoturilor de iluminat exterior, integrând unități de radiație RF 4G/5G în interiorul corpului lămpii pentru a combina transmisia și recepția semnalului cu îmbunătățirea peisajului urban. Elimină necesitatea unor turnuri de semnal suplimentare și poate fi instalat pe acoperișuri, fațade ale clădirilor sau platforme, rezolvând în mod fundamental probleme obișnuite, cum ar fi obstrucția vizuală și restricțiile de proprietate privind accesul la construcție asociate antenelor tradiționale. Această antenă de la Qianmu Communications este o antenă de stație de bază direcțională cu dublă polarizare în bandă largă, care servește ca o componentă de bază RF special concepută pentru proiecte de acoperire profundă colaborative în interior-exterior. Spre deosebire de imitațiile simple disponibile pe piață, antena noastră are o izolare electromagnetică optimizată în structura cavității, asigurându-se că carcasa lămpii nu obstrucționează radiația RF. Oferă atât o estetică excelentă de camuflaj, cât și o performanță RF ridicată, făcându-l potrivit pentru proiectele de modernizare a infrastructurii de comunicații din întreaga lume.

Principiul de lucru

1. Principii de bază ale transmisiei și recepției semnalului

Întreaga antenă reflector constă din patru componente principale: unitatea de radiație RF, panou din spate reflectorizant metalic, carcasă de camuflaj impermeabilă și conectori duali de tip N.

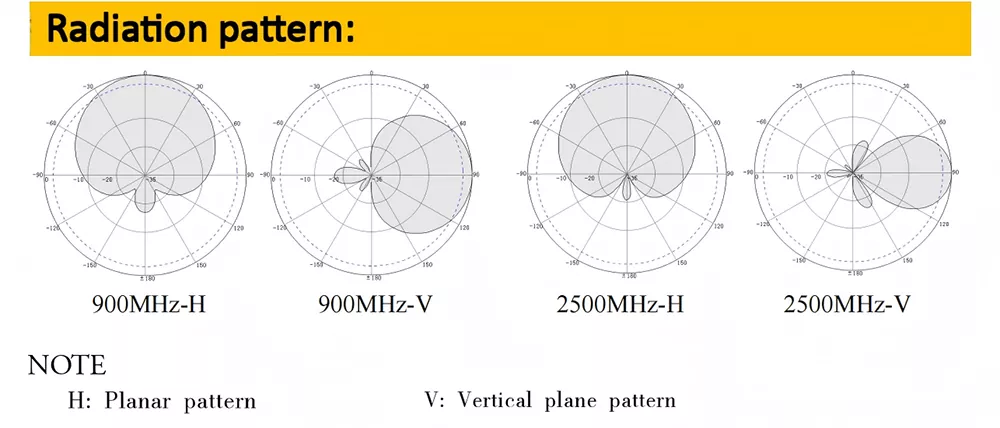

①Transmisia semnalului: Dispozitivul RRU emite semnale electrice de radiofrecvență, care sunt transmise prin doi conectori N-K către elementele radiante interne din aluminiu din antene. Aceste semnale sunt convertite în unde electromagnetice în intervalul 698-3600 MHz de cavitățile rezonante și apoi radiate spre exterior printr-un fascicul direcțional orizontal de 65°, acoperind cu precizie etajele clădirii țintă.

②Recepția semnalului: undele electromagnetice din amonte emise de telefoanele mobile și dispozitivele IoT din clădire sunt captate omnidirecțional de antenă. Reflectorul colectează și filtrează semnalele de interferență, transformând undele electromagnetice în semnale electrice care sunt transmise înapoi către echipamentul stației de bază, completând astfel comunicarea bidirecțională.

2. Carcasă de camuflaj cu miez optimizat pentru neatenuarea semnalului

Majoritatea antenelor cu costuri reduse folosesc carcase standard din plastic, ceea ce duce la pierderi RF care depășesc 15%, ceea ce duce la semnale slabe și viteze lente ale rețelei la marginile celulei. Fabrica Qianmu Communications a dezvoltat independent o carcasă de unde transparentă UABS modificată, măsurătorile de laborator arătând pierderi RF de doar 6,2%. Combinat cu o matrice de radiații stratificată din aluminiu, evită efectul de ecranare cauzat de suporturile metalice din carcasele convenționale, realizând o creștere cu 30% a vitezei rețelei downlink în aceleași condiții. Datele brute de măsurare de la analizoare de rețea vectoriale sunt disponibile la cerere.

Specificatii tehnice

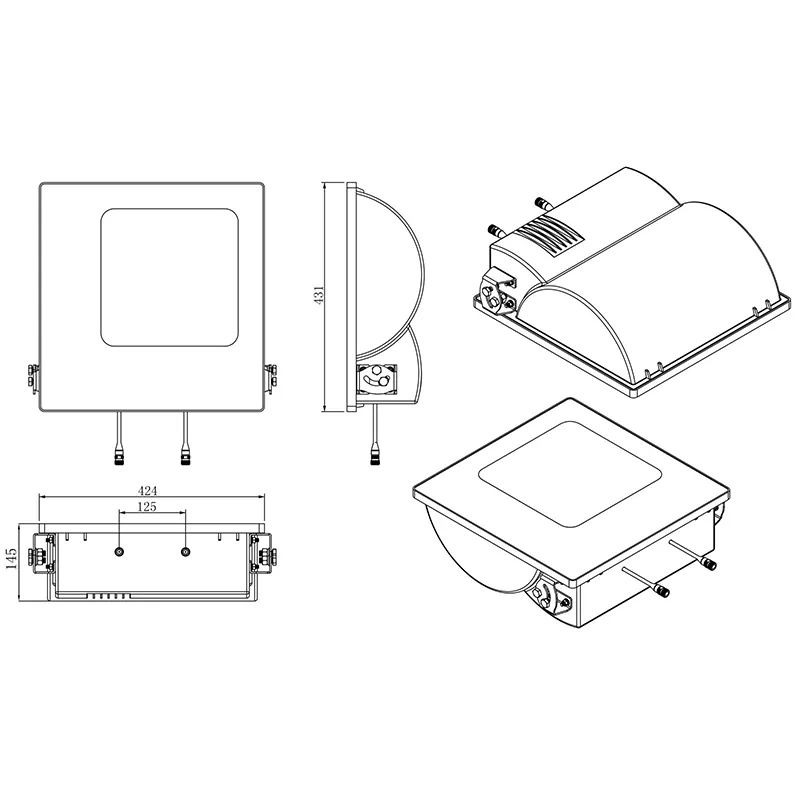

Parametri structurali mecanici

Ghid de achiziție și selecție

1. Prioritizează confirmarea acoperirii benzii de frecvență. Pentru banda 5G 3,5GHz mainstream din China, este esențial să selectați antene reflectoare de bandă largă care acceptă 1710-3600MHz. Antenele mai vechi cu maximum 2700MHz nu pot suporta rețelele 5G actuale și vor necesita înlocuirea completă mai târziu, crescând semnificativ costurile proiectului.

2. Verificați parametrii RF reali și respingeți specificațiile înșelătoare. Înainte de a cumpăra, solicitați furnizorilor să furnizeze curbe măsurate ale analizorului de rețea vectorială pentru același model, concentrându-se pe verificarea a trei indicatori cheie: câștig, VSWR și raportul față-spate. Produsele low-cost de pe piață exagerează adesea câștigul, rezultând o distanță reală de acoperire redusă cu mai mult de 40%.

3. Accent pe protecția și materialele exterioare: În zonele de coastă cu ploi frecvente și taifunuri, trebuie utilizate vibratoare din aluminiu turnat sub presiune combinate cu carcase UABS rezistente la intemperii. Vibratoarele subțiri din tablă de fier și carcasele obișnuite din plastic vor suferi coroziune și pătrunderea apei după 1-2 ani, rezultând costuri de întreținere extrem de mari în timp.

4. Selectați producători cu capacități interne de cercetare și dezvoltare și producție. Intermediarilor le lipsește cercetarea și dezvoltarea, controlul calității și nu pot oferi personalizare, rapoarte de testare sau suport tehnic post-vânzare. Conectarea directă cu producătorii originali permite furnizarea sincronizată de materiale auxiliare, parametri personalizați, servicii post-vânzare rapide și livrare stabilă pentru comenzi de volum mare.

FAQ

Î1: Ce benzi de frecvență de comunicație acoperă în totalitate această antenă reflector? Suporta 5G?

R: Antena funcționează pe benzile de frecvență 698-960 MHz și 1710-3600 MHz, complet compatibilă cu toate benzile 2G GSM, 3G UMTS și 4G LTE. Acceptă benzile interne 5G NR N41/N78, precum și benzile 5G majore din țările de peste mări. O singură implementare permite acoperirea colaborativă 4G+5G fără a fi necesară înlocuirea antenei în faze.

Î2: Acceptă personalizarea OEM/ODM? Ce parametri pot fi modificați?

R: Ca o fabrică la sursă, oferim servicii de personalizare completă: câștig reglabil al antenei, lățimea fasciculului, tipul conectorului (N/4.3-10), culoarea carcasei și logo-ul pe matase. Pentru proiecte speciale în bandă îngustă de peste mări, echipa noastră de cercetare și dezvoltare poate regla oscilatorul RF.

Î3: Compania sprijină auditurile din fabrică la fața locului? Poate furniza documente de calificare?

R: Shenzhen Qianmu Communication Technology Co., Ltd. oferă vizitatorilor tururi ale fabricii cu o programare prealabilă cu o zi înainte, permițând accesul la unitatea de producție, liniile de producție și laboratorul RF. Certificarile complete ISO, CE, FCC și RoHS, împreună cu rapoartele de testare ale terților, sunt disponibile gratuit în format electronic; copii originale tipărite cu sigilii oficiale pot fi furnizate în scopul licitației.
