Antena panou

Ce este o antenă direcțională cu ecran plat

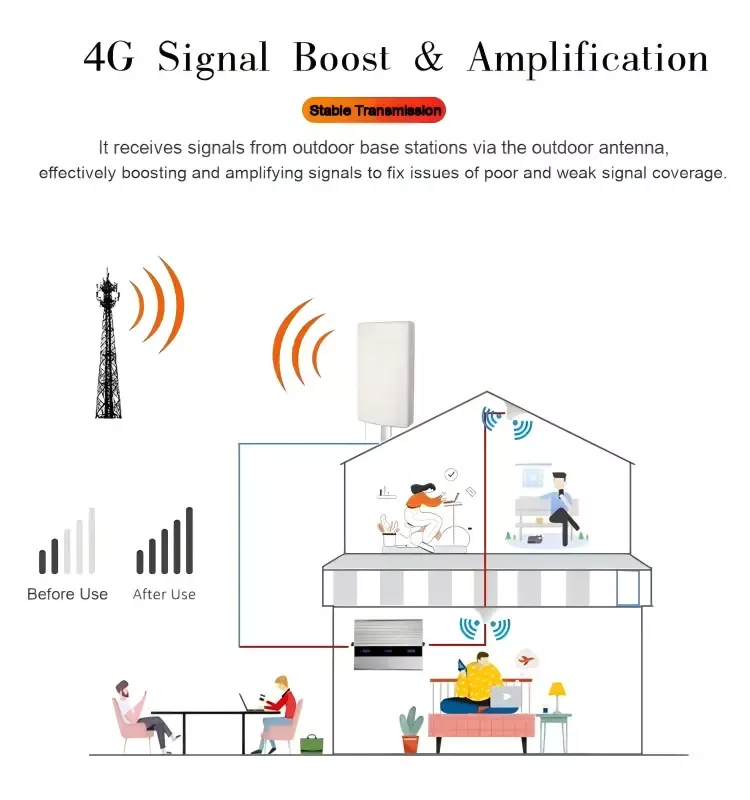

Antena noastră direcțională cu ecran plat de 14DBI, montată pe perete, este o antenă de radiație direcțională cu fascicul îngust, cu câștig mare, proiectată special pentru rețele WiFi interioare pe distanțe lungi, recepția semnalului stației de bază în exterior și inginerie de amplificare a semnalului fără fir. Semnalele antenei omnidirecționale convenționale sunt distribuite la 360° și distanța de transmisie este limitată; Antenele direcționale se bazează pe reflectoarele din spate pentru a aduna semnale de frecvență radio și pentru a concentra energia de frecvență radio într-o singură direcție, îmbunătățind semnificativ capacitățile de transmisie pe distanțe lungi. Antena noastră dublă de interior și exterior, produsă în serie, are o carcasă din plastic sigilată integrată, este impermeabilă și rezistentă la praf, acceptă montarea pe perete, este compatibilă cu GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things cu frecvență joasă multi-bandă, vine standard cu alimentator cu pierderi reduse RG58 și are doi conectori RF interni și conectori tată N, RF comune. cu cea mai mare acoperire în inginerie de comunicare și proiecte iot.

Cum funcționează antena

Mulți clienți presupun în mod eronat că designul cu ecran plat este doar pentru aspect. Cu toate acestea, antena direcțională cu ecran plat realizează transmisia și recepția semnalului focalizat prin structura sa internă multistrat. Principiul de funcționare poate fi verificat prin echipamente profesionale de testare, inclusiv analizoare de rețea vectoriale, camere anechoice RF și analiză de simulare electromagnetică.

1. Radiația oscilatorului și Principiul de focalizare a fasciculului reflector metalic

Oscilatorul matricei intern este responsabil pentru transmiterea și recepția semnalelor RF. Reflectorul metalic poziționat în spatele oscilatorului reflectă semnalele radiate înapoi și lateral spre direcția frontală, îngustând lățimea fasciculului și îmbunătățind concentrarea semnalului. Această structură permite antenei să atingă o performanță ridicată de câștig de până la 14 dBi.

Comparație măsurată: o antenă omnidirecțională standard de 3 dBi oferă de obicei o distanță de transmisie de aproximativ 300 de metri într-un mediu deschis, în timp ce antena direcțională de 14 dBi poate atinge o distanță de transmisie stabilă de peste 1.200 de metri în aceleași condiții.

2. Structura de potrivire rezonantă cu mai multe benzi

Oscilatorul intern adoptă un design cu mai multe sloturi pentru a obține o compatibilitate largă de frecvență. Acceptă mai multe benzi de frecvență fără fir, inclusiv rețele celulare de 700–960 MHz, WiFi de 2,4 GHz/5,8 GHz și aplicații IoT de 433 MHz. O antenă poate suporta diferite dispozitive fără fir fără înlocuire frecventă, contribuind la reducerea costurilor de inventar și la simplificarea managementului ingineresc.

3. Transmisie de semnal cu pierderi reduse cu cablu de alimentare RG58

Antena folosește un cablu de alimentare coaxial RG58 cu o structură de ecranare cu două straturi pentru a reduce pierderea semnalului în timpul transmisiei. Chiar și la distanțe extinse de instalare a cablurilor, raportul undelor staționare rămâne stabil, prevenind atenuarea semnificativă a semnalului cauzată de cablarea la distanță lungă.

4. Design de protecție în aer liber anti-interferențe

Carcasa este realizată din material ABS ignifug și are o structură etanșă pentru a proteja componentele interne de ploaie, praf și interferențe electromagnetice industriale. Acest design previne oxidarea oscilatorului și deviația performanței semnalului în timpul funcționării în aer liber pe termen lung.

FAQ

Î1: Pot fi înlocuite lungimea de alimentare și conectorul RF al unei antene direcționale cu ecran plat?

R: Personalizarea este acceptată. Alimentatoarele de antenă standard pot fi personalizate la orice lungime de la 1 metru până la 15 metri. Conectorii SMA tată și mamă, cap N, BNC pot fi înlocuiți la nevoie. Pentru comenzi mari, LOGO-ul de pe carcasă poate fi serigrafiat pentru personalizare.

Î2: Poate fi folosită această antenă cu ecran plat atât ca amplificator de semnal 4G, cât și ca punte WiFi?

A: Exact. Antena noastră acoperă mai multe benzi GSM/4G/5G/2.4G/5.8G și este compatibilă cu repetoare de semnal, poduri wireless și dispozitive de transmisie de date de 433 iot. Un set de antene este compatibil cu mai multe dispozitive de inginerie.

Î3: Pereții metalici și structurile din oțel vor afecta semnalele antenei?

R: Foile metalice pot reflecta și proteja semnalele de frecvență radio. La instalare, suprafața frontală de radiație a antenei ar trebui să evite suprafețele mari de ecranare metalică. Dacă este imposibil să evitați acest lucru, o antenă suplimentară poate fi adăugată pentru a primi semnale în diferite puncte, iar inginerii pot oferi un plan de ajustare a punctelor.

Î4: Cum se rezolvă problema că îmbinarea de alimentare este predispusă la pătrunderea apei și la scurtcircuit atunci când este folosită în aer liber pentru o lungă perioadă de timp în timpul sezonului ploios?

R: După instalare, înfășurați bandă electrică impermeabilă în jurul poziției articulației metalice. Antena montată pe stâlp de exterior poate fi, de asemenea, personalizată cu o îmbinare impermeabilă îmbunătățită pentru a preveni complet erodarea articulației prin apa de ploaie.
