Antenă comună pentru biciclete

Shared Bike Antenna este o antenă RF dedicată IoT special concepută pentru a fi integrată în carcasa de blocare inteligentă a bicicletelor partajate și a bicicletelor electrice. Nu necesită expunere externă dincolo de carcasa dispozitivului, ci fiind plasat direct în jurul PCB-ului lacătului sau în spațiul interior rezervat din carcasa lacătului. Datorită spațiului intern limitat al încuietorilor inteligente și interferențelor electromagnetice de la carcasele metalice, bateriile, motoarele și componentele plăcii de bază, antenele interne convenționale de la raft suferă o atenuare semnificativă a semnalului atunci când sunt instalate. Acest lucru duce la raportarea întârziată a vehiculului, deviația de poziționare, un consum anormal de energie în timpul somnului și, în cele din urmă, costuri de întreținere operaționale mai mari. Antena Qianmu Communications a fost special optimizată și reglată pentru mediul electromagnetic complex din interiorul carcaselor de blocare, asigurând o comunicare stabilă și semnal de poziționare în cavități închise și închise. Acesta servește ca o componentă de sprijin de bază pentru soluțiile de blocare inteligentă în vehiculele cu două roți partajate.

Principiul de lucru

1. Placa de bază a blocării inteligente emite un semnal RF prin portul său RF, care este transmis printr-un cablu de alimentare către antena încorporată a bicicletei partajate pentru radiație.

2. Unitatea de radiație convertește semnalele electrice în unde electromagnetice, care pătrund în carcasa lacătului din plastic și radiază spre exterior, transmitând locația vehiculului, starea blocării, nivelul bateriei și informațiile de eroare către o platformă de management bazată pe cloud.

3. Primiți comenzi de deblocare și blocare de la distanță de la stația de bază, convertiți undele electromagnetice din aer înapoi în semnale electrice și transmiteți-le pe placa de bază;

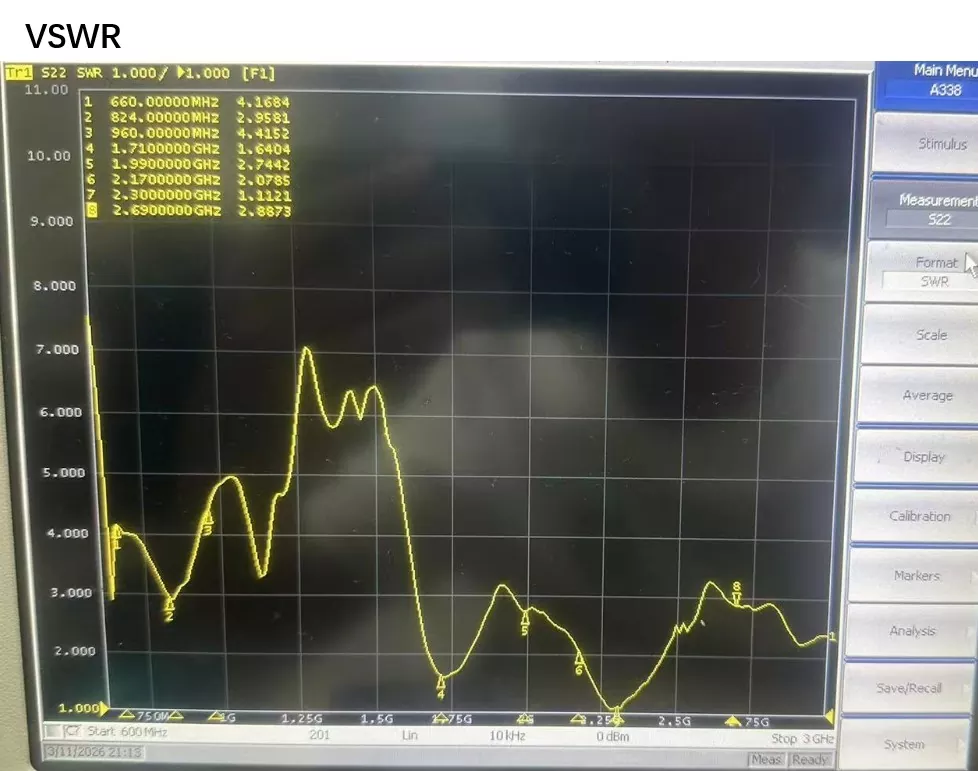

4. Reglarea impedanței este efectuată pentru a aborda interferențele interne ale metalelor și ale bateriei, menținând o impedanță standard de 50Ω în spații restrânse, reducând pierderea de eco, suprimând consumul anormal de energie și prelungind durata de viață a bateriei cu litiu a dispozitivului.

Compatibil cu dispozitivele acceptate

· Blocare inteligentă pentru biciclete NBIoT

· 4G Cat.1 Bicicletă electrică partajată Placă principală de blocare centrală

· Modul intern de comunicare IoT pentru scutere electrice partajate

· Scutere partajate și dispozitive de mobilitate cu terminale de comunicare încorporate

· Lacăt IoT de exterior mic, încuietoare dulap cu modul încorporat

Tehnologia de bază a produsului

1. Design de reglare anti-interferență a cavității: calibrat special într-o cameră anecoică pentru a aborda interferența electromagnetică de la carcasele metalice interne, bateriile cu litiu și plăcile de circuite în încuietori inteligente. Menține performanța stabilă a radiațiilor chiar și în spații închise și închise, prevenind eficient fluctuațiile semnalului cauzate de mediul intern al ecluzei.

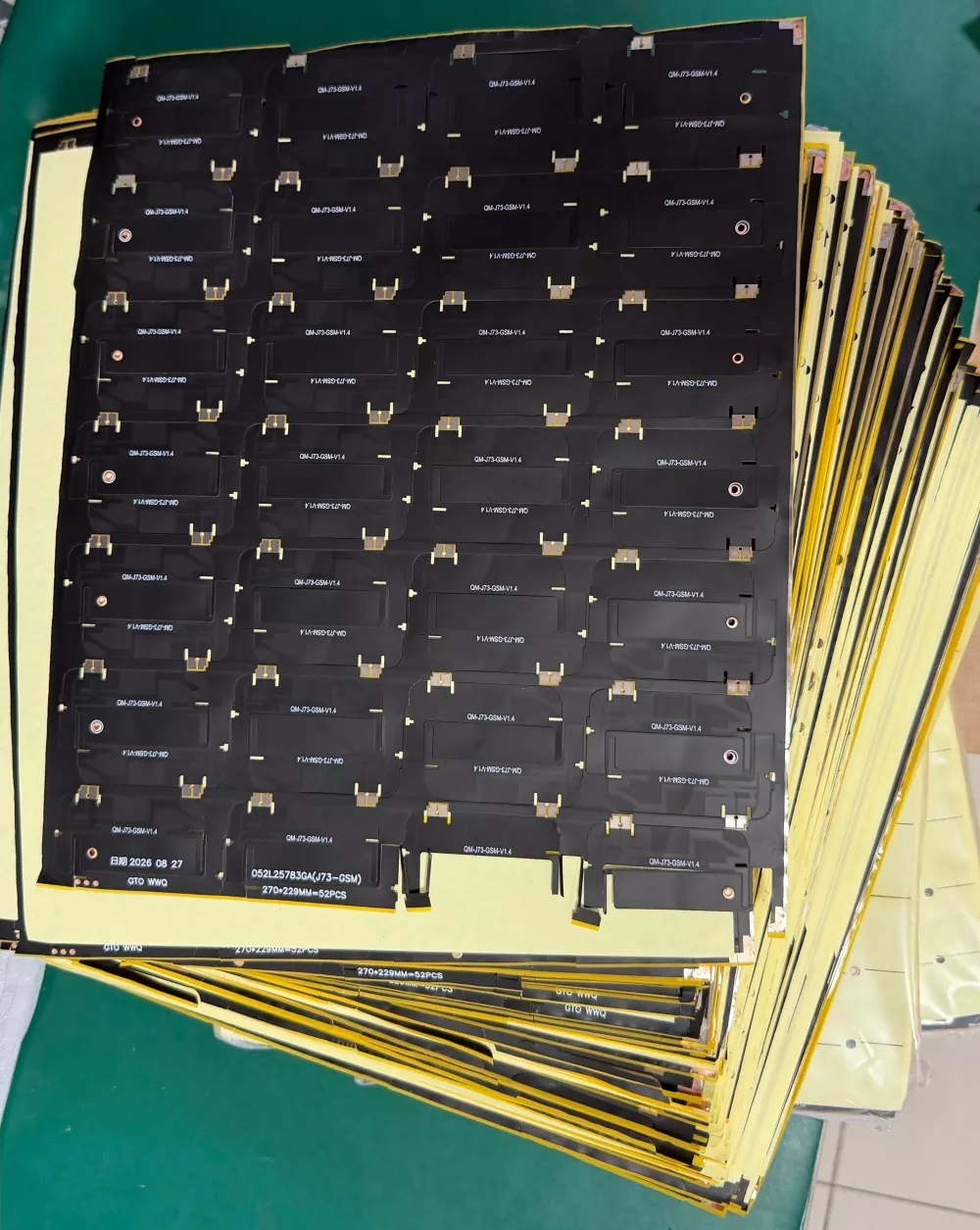

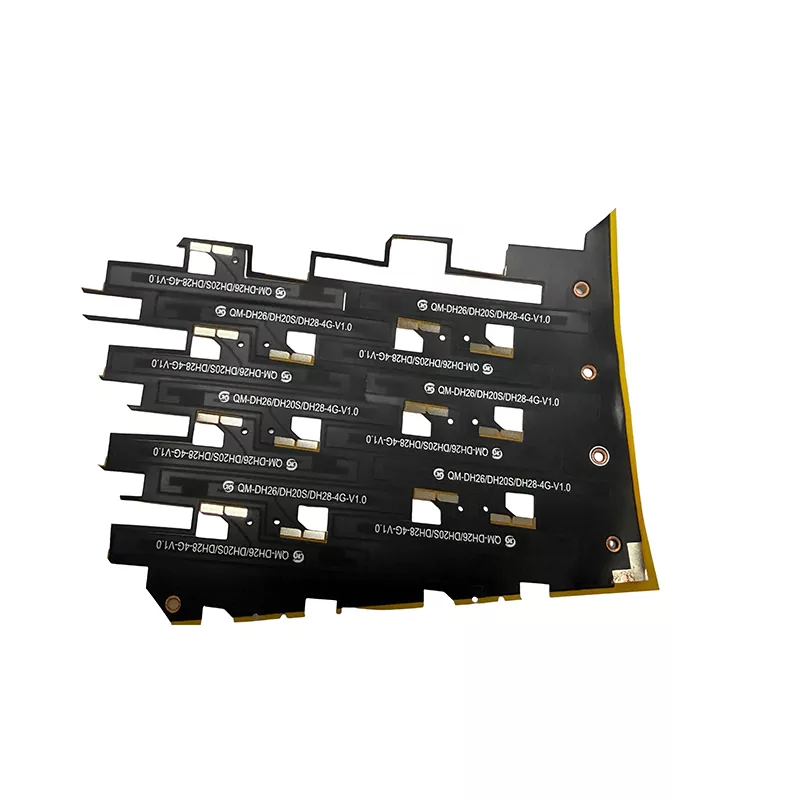

2. Design compact și subțire, ideal pentru spații înguste din interiorul încuietorilor: disponibil în mai multe dimensiuni și configurații, cu opțiuni flexibile de antenă FPC, ceramică, arc și PCB pentru a se potrivi cu diferite dimensiuni interne de încuietoare. Ocupă spațiu minim în cavitate, facilitând integrarea inginerilor structurali în proiecte.

3. Caracteristici anti-vibrații și anti-oboseală: Bicicletele comune întâlnesc adesea drumuri accidentate și vibrații prelungite, care pot duce cu ușurință la ruperea sârmei de alimentare sau la desprinderea îmbinărilor de lipit. Antena de biciclete partajată încorporează întărire pentru amortizarea tensiunii la punctul de ieșire a cablului, iar versiunea flexibilă FPC include plăci de armare suplimentare din oțel. După ce a fost supus 500 de ore de teste simulate de fiabilitate a vibrațiilor rutiere, reduce semnificativ defectele de producție, cum ar fi firele rupte.

4. Optimizare RF cu putere redusă: Optimizarea pierderii legăturii RF reduce consumul de energie de transmisie a dispozitivului în medii interioare complexe, reduce consumul general de energie a sistemului, extinde ciclurile de înlocuire a bateriei pentru vehicule individuale și reduce frecvența întreținerii la fața locului.

5. Personalizare flexibilă și capabilități de dezvoltare: pot fi reglate în mod specific în funcție de dimensiunile carcasei clientului și de aspectul componentelor interne; acceptă antene de comunicație unică sau antene integrate cu două funcții care combină comunicația și poziționarea GNSS; lungimea cablului, tipul conectorului și banda de frecvență de operare sunt toate reglabile.

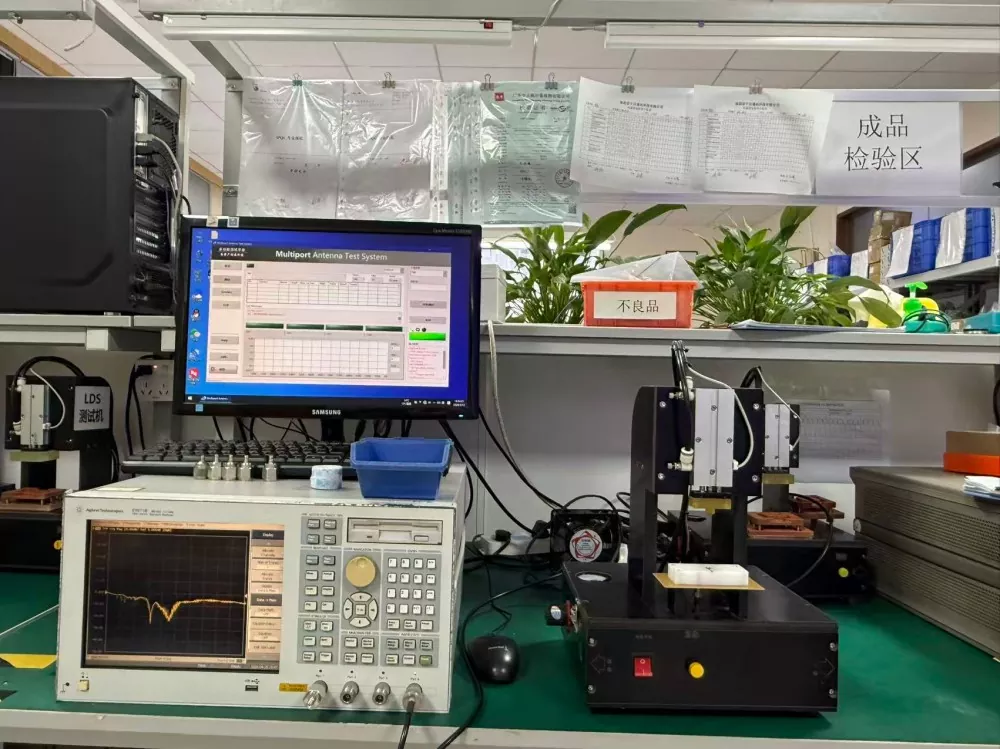

6. Calitatea urmăribilă și verificabilă: Fiecare lot de produse păstrează rapoartele de testare a camerei anecoice cu microunde și înregistrările testelor de îmbătrânire de eșantionare. Pentru aprovizionarea în vrac a proiectului, datele de măsurare reale pot fi furnizate împreună cu transportul pentru a îndeplini cerințele de acceptare a proiectului. În calitate de furnizor cu capabilități independente de cercetare și dezvoltare, putem livra mai multe iterații de prototip în timpul etapei de eșantionare.

Cum să alegi o antenă de bicicletă comună

1. Clarificați benzile de frecvență și cerințele funcționale: confirmați dacă proiectul este NB-IoT sau 4G Cat.1 și dacă este necesară poziționarea duală Beidou-GPS integrată. Antenele de biciclete partajate cu aspect identic, dar benzi de frecvență nepotrivite vor avea ca rezultat performanțe reale slabe atunci când sunt utilizate în interiorul încuietorilor.

2. Evaluați mediul cavității interne: luați în considerare dimensiunea spațiului intern, componentele metalice din jur și amplasarea bateriei. Nu vă bazați doar pe parametrii componentei goale ale antenei; măsurătorile efective trebuie efectuate după asamblarea completă a carcasei, deoarece datele de pe placă goală nu pot reprezenta performanța reală în proiectele reale.

3. Confirmați cerințele structurale: dimensiunile spațiului disponibil, metoda de instalare și montare, modelul conectorului și lungimea permisă a cablului în avans pentru a evita achiziționarea de componente care nu pot fi asamblate.

4. Acordați prioritate producătorilor cu capabilități de reglare RF. Este posibil ca produsele generice disponibile la raft să nu fie compatibile cu corpul dvs. de blocare; o fabrică fizică poate reajusta și optimiza în mod special pentru cavitatea de blocare, în timp ce comercianții de obicei nu pot realiza optimizarea la nivel de cavitate.

FAQ

Î1: Câștig mai mare de antenă înseamnă întotdeauna o performanță mai bună?

R: Nu. Antenele încorporate sunt închise într-o cavitate metalică îngustă; Pur și simplu urmărirea câștigului ridicat poate duce la nepotrivirea impedanței, care, la rândul său, provoacă o creștere bruscă a consumului total de energie. Pentru bicicletele partajate, antena încorporată trebuie să echilibreze mai mulți factori, inclusiv mediul cavității, consumul de energie, rezistența la șocuri și dimensiunea, necesitând potrivire și reglare pe baza designului corpului de blocare.

Î2: Care sunt avantajele și dezavantajele antenelor încorporate în comparație cu antenele externe?

R: Avantajele antenelor încorporate: aspect curat al dispozitivului, fără componente expuse, eliminând riscurile de deteriorare, spargere sau pierdere asociate cu antenele externe. Dezavantaje: interferență mai mare din partea pieselor metalice interne din carcasa lacătului, necesitând o precizie mai mare în reglarea antenei. Dacă proiectul dumneavoastră implică implementarea la scară largă în clădiri înalte sau în garaje subterane, testarea și evaluarea amănunțită la fața locului sunt esențiale.

Î3: Putem realiza o antenă de bicicletă partajată cu dublă funcție de comunicare 4G + GPS BeiDou?

A: Suportat. Designul integrat cu dublă antenă reduce cablarea internă, iar conectorii și cablurile pot fi personalizate după cum este necesar.

Î4: Care este politica de garanție a produsului?

R: În condiții normale de instalare și utilizare, oferim garanție pentru defecțiunile electrice ale produsului în sine, care nu sunt cauzate de daune umane. Cu toate acestea, problemele care decurg din instalarea incorectă, tragere forțată a cablurilor sau daune cauzate de compresie în timpul asamblarii nu sunt acoperite de garanție. De asemenea, vom oferi instrucțiuni de instalare pentru a evita astfel de probleme.
