Antenă externă GPS

Antena externă GPS este o componentă de frecvență radio autonomă special concepută pentru a primi semnale RF slabe de la sistemele globale de navigație prin satelit (GNSS), inclusiv GPS, Beidou, GLONASS, Galileo și alte sisteme de satelit. Spre deosebire de antenele încorporate, acesta este separat de dispozitivul principal printr-un cablu coaxial. Acest design depășește limitările fizice de ecranare ale carcasei echipamentelor, permițând instalarea antenei în zone deschise exterioare sau pe acoperișurile vehiculelor pentru un câmp vizual optim al sateliților.

Cum funcționează?

 Semnalele RF transmise de sateliții GPS sunt extrem de slabe când ajung la sol (de obicei variind de la -125 dBm la -160 dBm). Antena externă GPS de înaltă calitate asigură captarea eficientă a semnalului prin următorul mecanism:

1. Potrivire polarizare circulară dreapta (RHCP).

Antena are un design special de patch cu microbandă care se potrivește perfect cu caracteristicile de polarizare circulară din dreapta ale semnalelor satelitului, eliminând astfel atenuarea semnalului cauzată de modificările orientării dispozitivului.

2. Amplificator LNA cu zgomot redus

LNA (amplificator cu zgomot scăzut) de înaltă performanță încorporat care amplifică semnalele slabe, menținând în același timp o cifră de zgomot extrem de scăzută (de obicei <2 dB) și compensează pierderile de inserție suferite în timpul transmisiei de alimentare.

3. Design de interferență anti-multipath

Prin optimizarea planului de masă și a structurii bobinei de sufocare, semnalele de interferență la altitudine joasă reflectate de la clădiri sau de la sol sunt suprimate efectiv.

Puncte de vânzare de bază

Fiind o companie adânc înrădăcinată în domeniul RF, China binecunoscut producător de antene, produsul nostru a demonstrat avantaje semnificative în testarea efectivă:

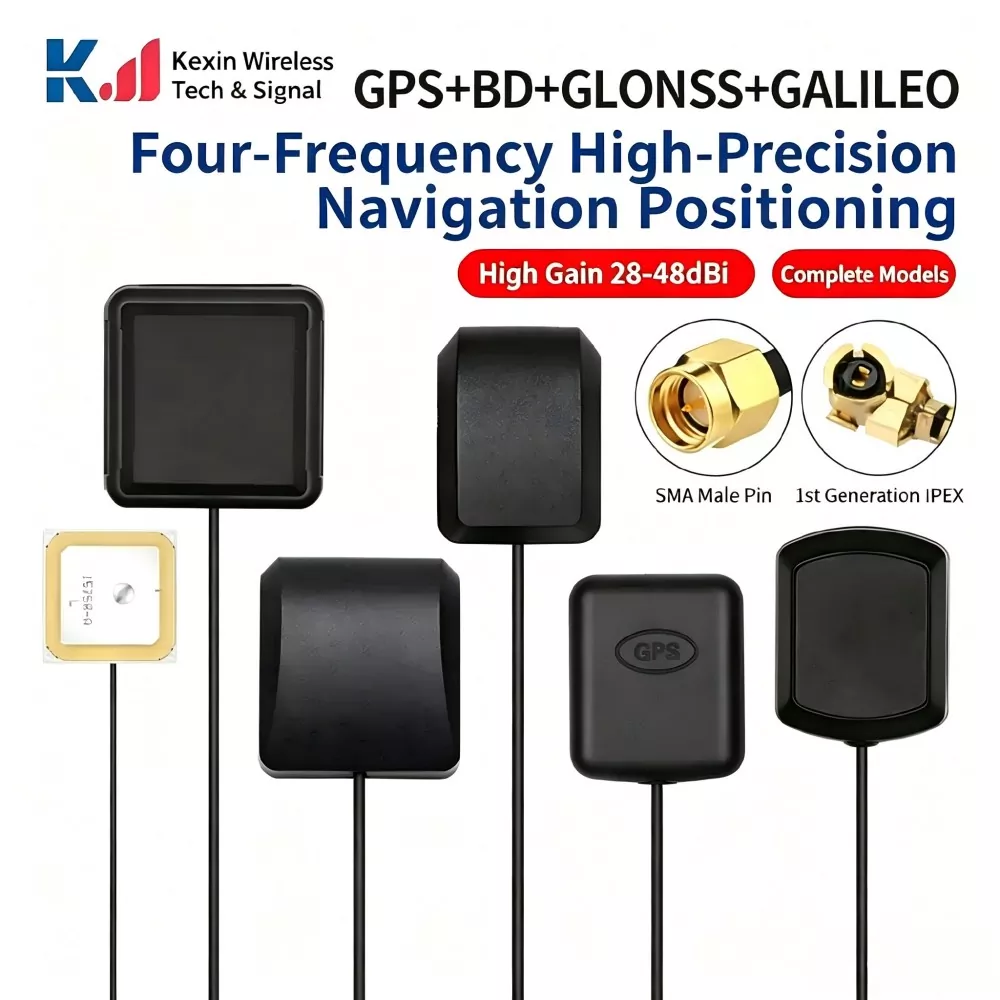

• Compatibilitate cu mai multe sisteme pe întreaga bandă de frecvență

Suportă benzi de frecvență completă L1/L2/L5/L6 și L-Band, integrându-se perfect cu sisteme precum GPS, BeiDou și Galileo pentru a îndeplini cerințele de poziționare RTK de înaltă precizie.

• Capacitate remarcabilă anti-interferență

Datele măsurate arată că, chiar și în canioanele urbane complexe sau în apropierea turnurilor de transmisie de înaltă tensiune, capacitatea de suprimare în afara benzii rămâne excelentă, reducând efectiv riscul de blocare a sistemului.

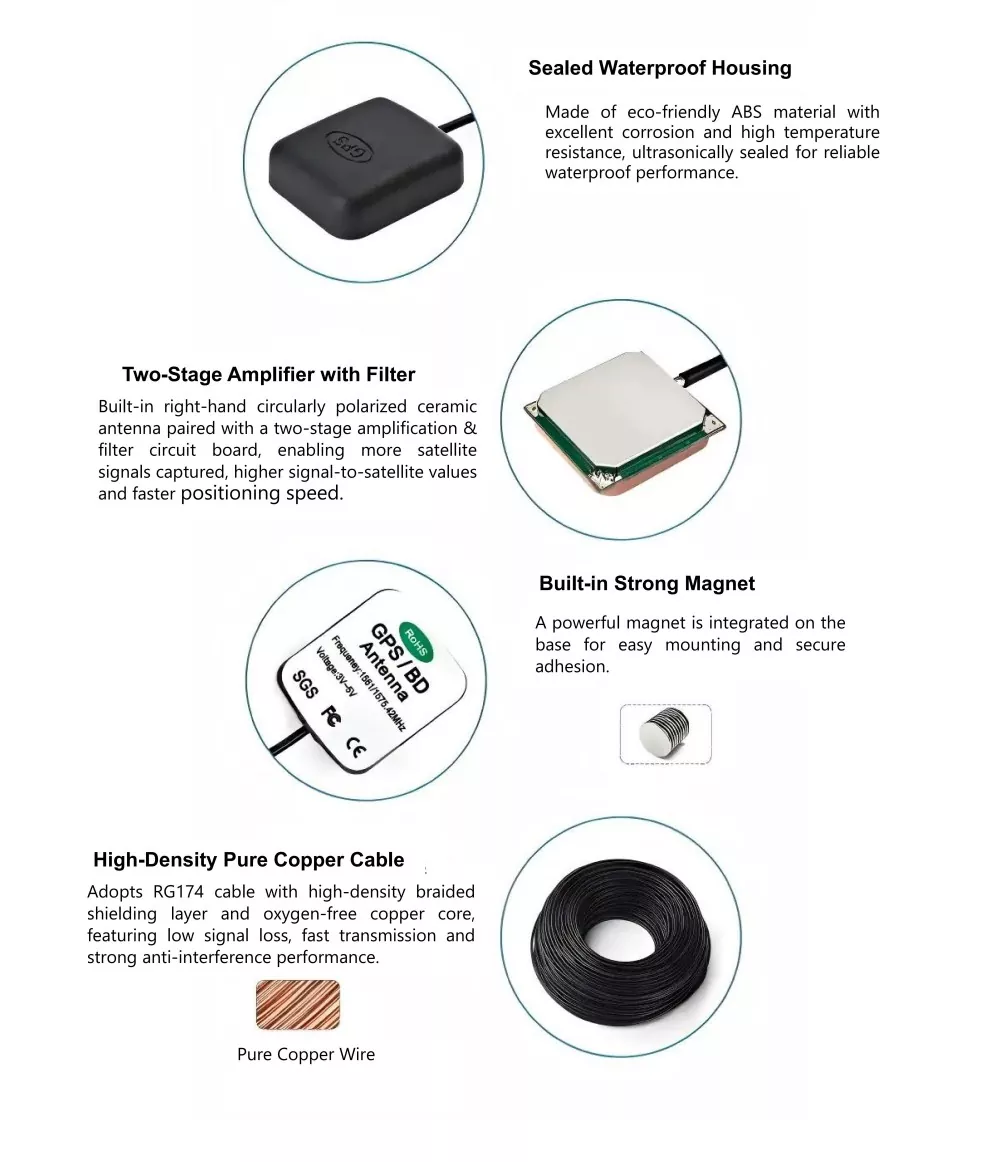

• Standard de protecție de calitate industrială

Dispune de încapsulare cu ultrasunete și un design dublu rezistent la apă, obținând un grad de protecție IP67 și menținând o performanță stabilă chiar și în medii extreme, de la -40℃ la +85℃.

• Servicii flexibile personalizate

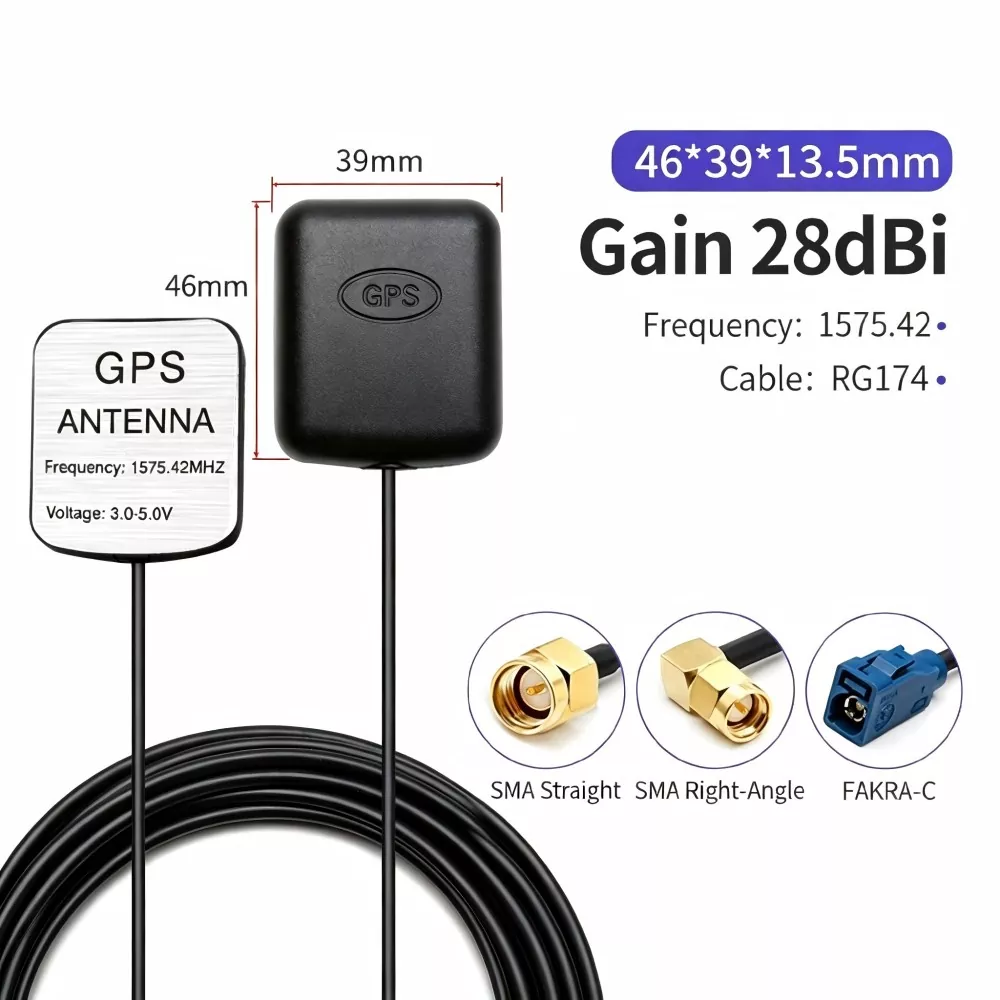

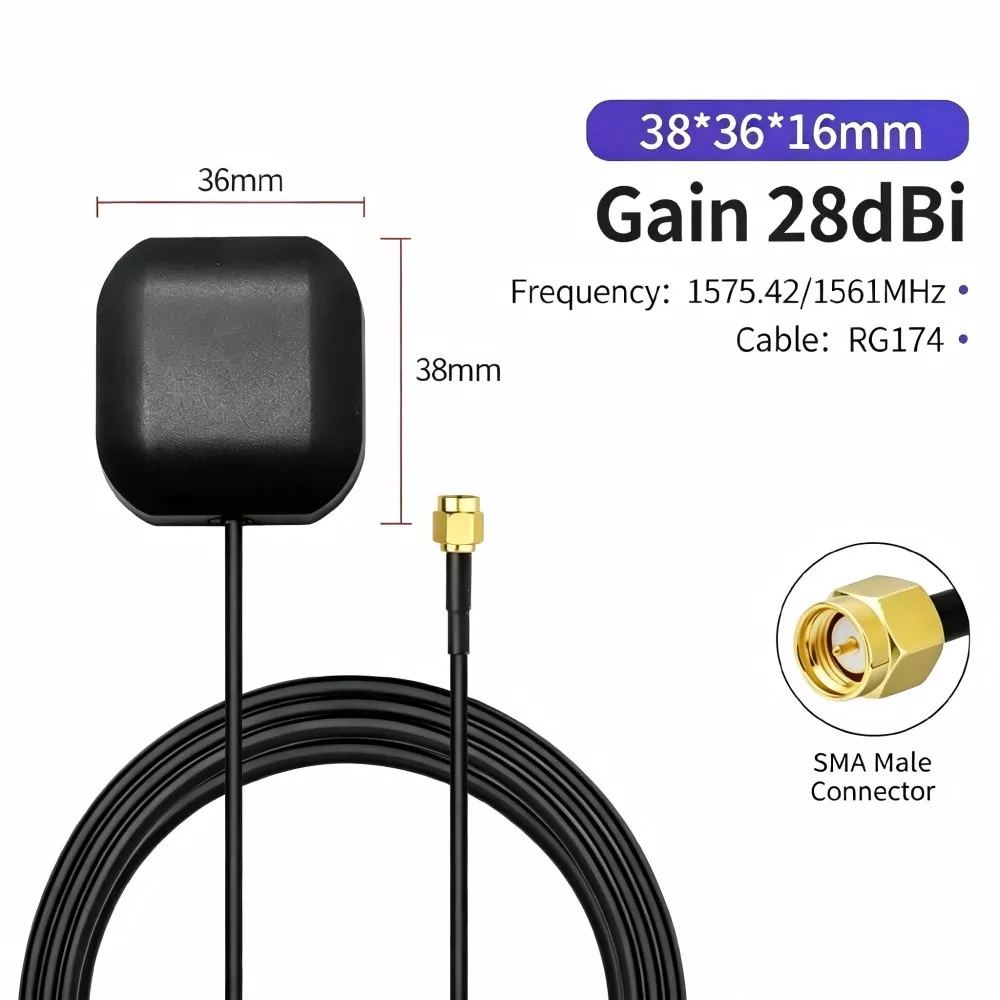

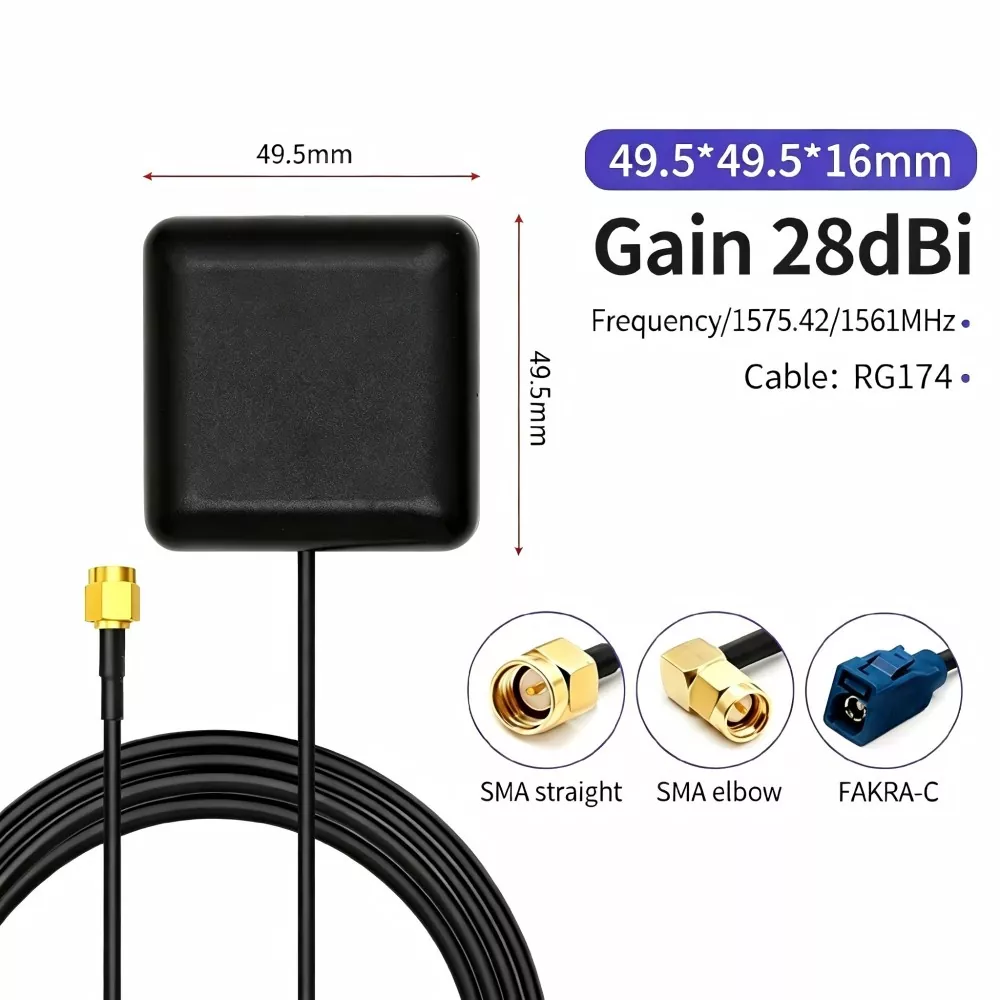

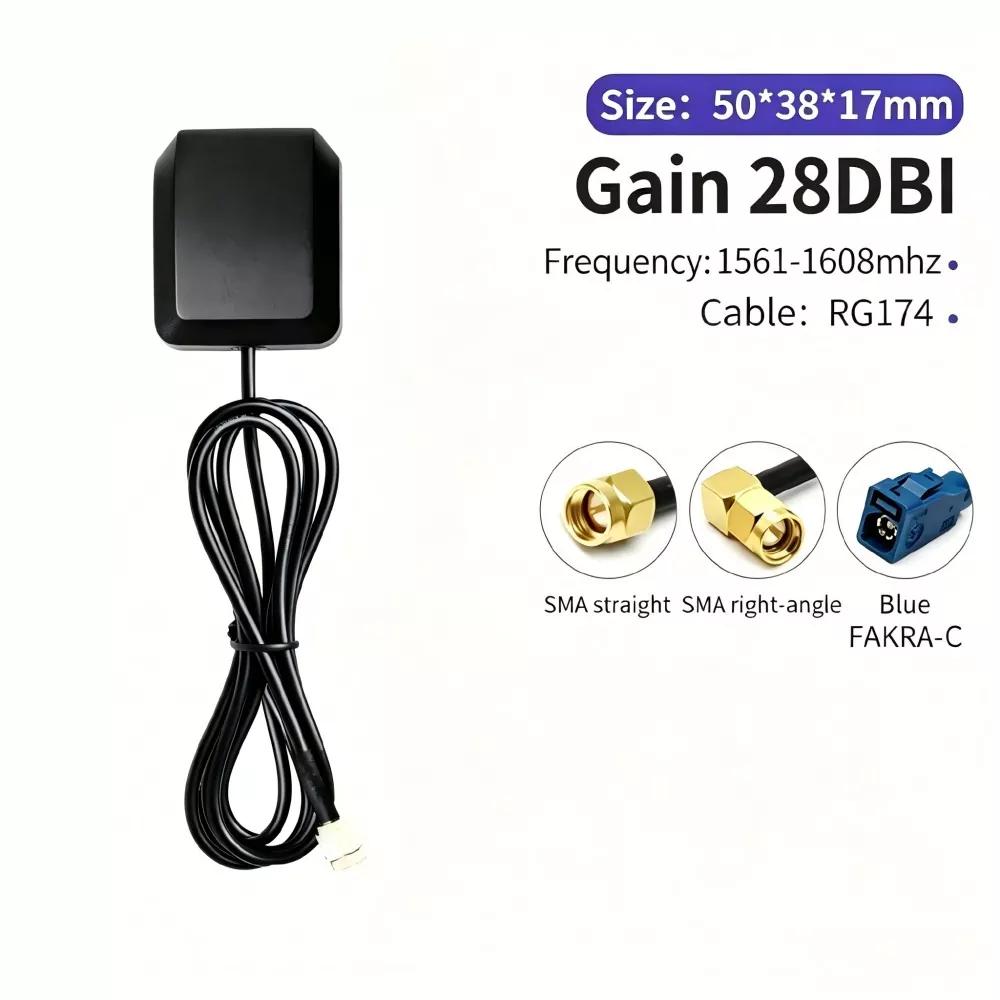

Suportă personalizarea diferitelor interfețe, cum ar fi SMA și TNC; lungimea cablului și metodele de montare magnetice/șuruburi pot fi ajustate în funcție de cerințe.

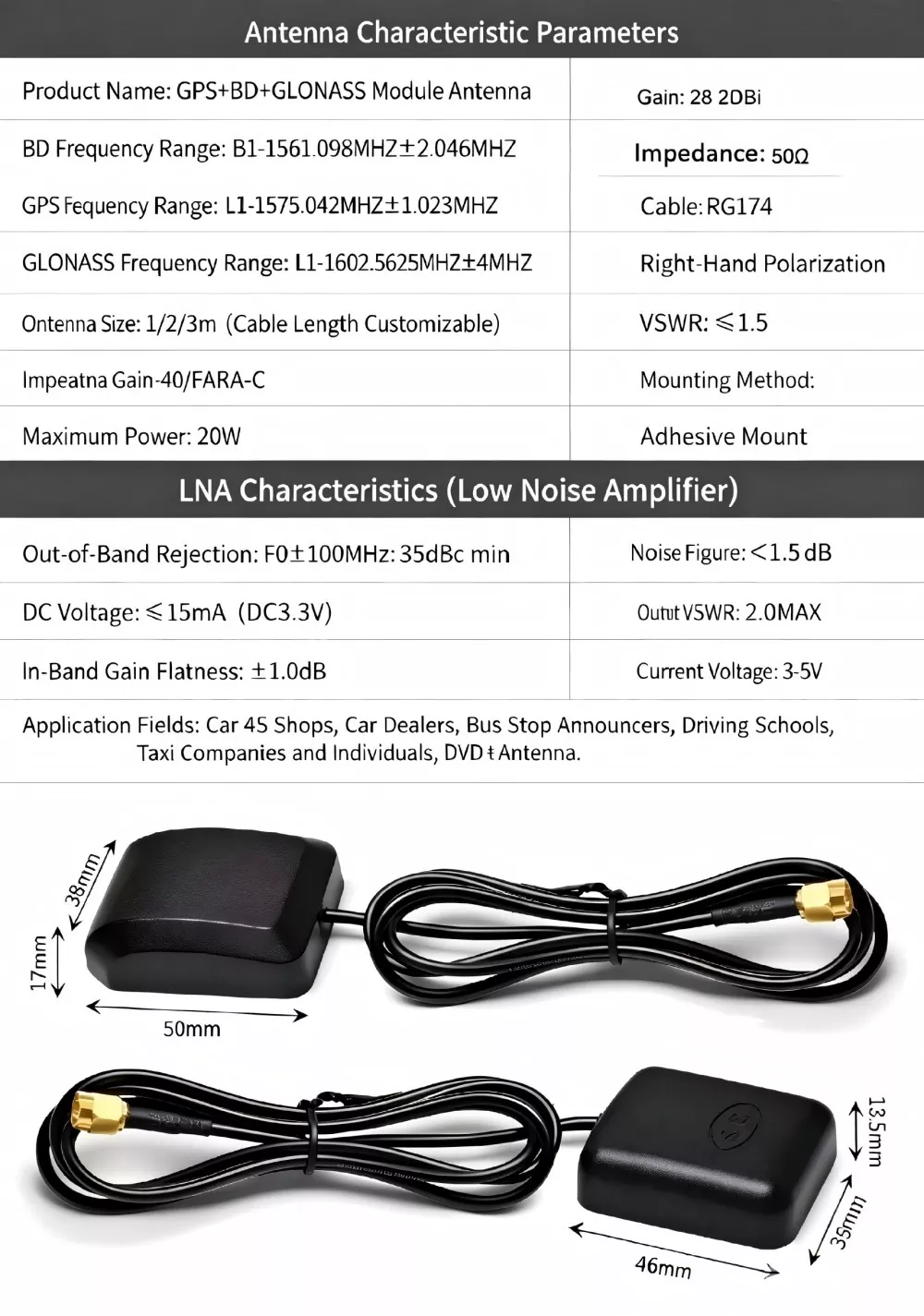

Specificatii tehnice

Ce dispozitive sunt compatibile?

Antena noastră externă GPS este utilizată pe scară largă în următoarele domenii:

1. Vehicule inteligente conectate și ADAS

Instalat pe acoperișul vehiculului, acesta pătrunde în pelicula anti-explozie a mașinii pentru a oferi o poziționare la nivel de centimetri pentru conducerea autonomă și sistemele de management al flotei.

2. Agricultura de precizie și drone

Montat pe partea superioară a dronelor agricole sau a mașinilor agricole, are o rezistență puternică la interferențe electromagnetice, asigurând o croazieră automată precisă și pulverizare precisă a pesticidelor.

3. Topografie geodezică și sincronizare oră a stației de bază

Ca o componentă de bază a stațiilor de bază sau a receptoarelor RTK, eroarea stabilă a centrului de fază (±2 mm) asigură precizia măsurării la nivel de milimetri.

4. Navigație maritimă și navală

Designul rezistent la coroziune la pulverizare de sare asigură date continue și fiabile de direcție și poziție chiar și în medii marine dure.

5. Urmărirea activelor IoT

Proiectat cu cabluri lungi, poate fi ascuns cu ușurință pe exteriorul containerelor sau al mașinilor mari, permițând monitorizarea logisticii la nivel mondial.

Comparație aprofundată cu produsele concurente

Ghid ilustrat de instalare și utilizare

1. Selectarea locației: Asigurați-vă că instalați antena pe o suprafață plană, cu vedere neobstrucționată și fără interferențe metalice (cum ar fi acoperișul unei mașini sau partea superioară a echipamentului).

2. Tratament de hidroizolație: Punctele de conectare exterioare trebuie sigilate folosind o bandă impermeabilă cu autotopire aplicată într-o metodă de înfășurare „321” pentru a preveni curgerea apei de ploaie de-a lungul cablului în echipament.

3. Împământare și protecție împotriva trăsnetului: înainte ca cablul de alimentare să intre în camera echipamentelor sau în dispozitiv, se recomandă să instalați un paratrăsnet și să vă asigurați că descărcătorul este împământat corespunzător în apropiere.

4. Specificații de cablare: La rutarea cablurilor, trebuie instalate „bucle de picurare (coduri în formă de U)” pentru a preveni curgerea apei de ploaie înapoi.

Cum să alegi antena externă GPS potrivită?

În căutarea unui furnizor de încredere În acel moment, se recomandă să vă concentrați pe evaluarea următoarelor trei puncte:

1. Clarificați cerințele benzii de frecvență: Pentru navigarea de bază, selectați pur și simplu antena L1 cu o singură frecvență. Dacă este necesară o performanță RTK de înaltă precizie sau anti-interferență, asigurați-vă că alegeți o antenă multi-frecvență L1/L2/L5.

2. Evaluați mediul de instalare: pentru utilizarea în vehicul sau în exterior, clasa de impermeabilitate IP67 plus o bază magnetică este alegerea de top; pentru stațiile de bază fixe, se recomandă instalarea cu șuruburi combinată cu o bobină de sufocare pentru atenuarea căilor multiple.

3. Verificați pierderea cablului: Dacă lungimea cablului depășește 5 metri, furnizorul trebuie să furnizeze cabluri cu pierderi reduse; în caz contrar, câștigul LNA va fi compensat de pierderea cablului.

De ce sa ne alegeti pe noi?

Shenzhen Qianmu Communication Technology Co., Ltd. nu este doar un producător de antenă externă GPS, ci și partenerul dvs. de încredere în tehnologie RF. Avem propriile noastre camere anecoice cu microunde dezvoltate independent și o echipă de ingineri experimentați, permițându-ne să oferim servicii personalizate unice, care acoperă prototipuri, testare și producție în masă. Folosind ecosistemul bine stabilit din industria electronică din Shenzhen, oferim termene de livrare competitive și soluții rentabile, menținând în același timp calitatea excelentă a produsului.

FAQ

Î1: Este compatibil cu sistemul BeiDou?

A: Absolut. Antena noastră are un design multi-feed și acceptă în mod nativ sistemele GNSS globale, inclusiv GPS, BeiDou, GLONASS și Galileo.

Î2: În calitate de producător, care este cantitatea dumneavoastră minimă de comandă (MOQ)?

R: Susținem opțiuni flexibile de achiziție. Pentru modelele standard, acceptăm comenzi de probă pentru loturi mici. Pentru modele personalizate, vă rugăm să contactați echipa noastră de vânzări pentru a obține cea mai recentă cotație și informații specifice MOQ.

Î3: Cum alegi între o antenă GPS externă activă și un model pasiv?

R: Pentru aplicații auto, sisteme de control industrial, proiecte de topografie și cartografiere și aplicații în aer liber, este necesară o antenă externă GPS activă. Modelele pasive sunt potrivite doar pentru distanțe interioare foarte scurte, în mai puțin de 1 metru și pot suferi pierderi semnificative de semnal pe cabluri mai lungi. Toate modelele emblematice Qianmu Factory adoptă designuri active.

Î4: Antena poate folosi un cablu prelungit? Care este lungimea maximă suportată?

R: Lungimea maximă recomandată pentru cablul RG174 standard este de 10 metri. Dacă lungimea cablului depășește 10 metri, vă rugăm să contactați furnizorul pentru al înlocui cu un cablu LMR RF cu pierderi reduse. De asemenea, fabrica poate personaliza antene extra-lungi cu cabluri de până la 20 de metri.
