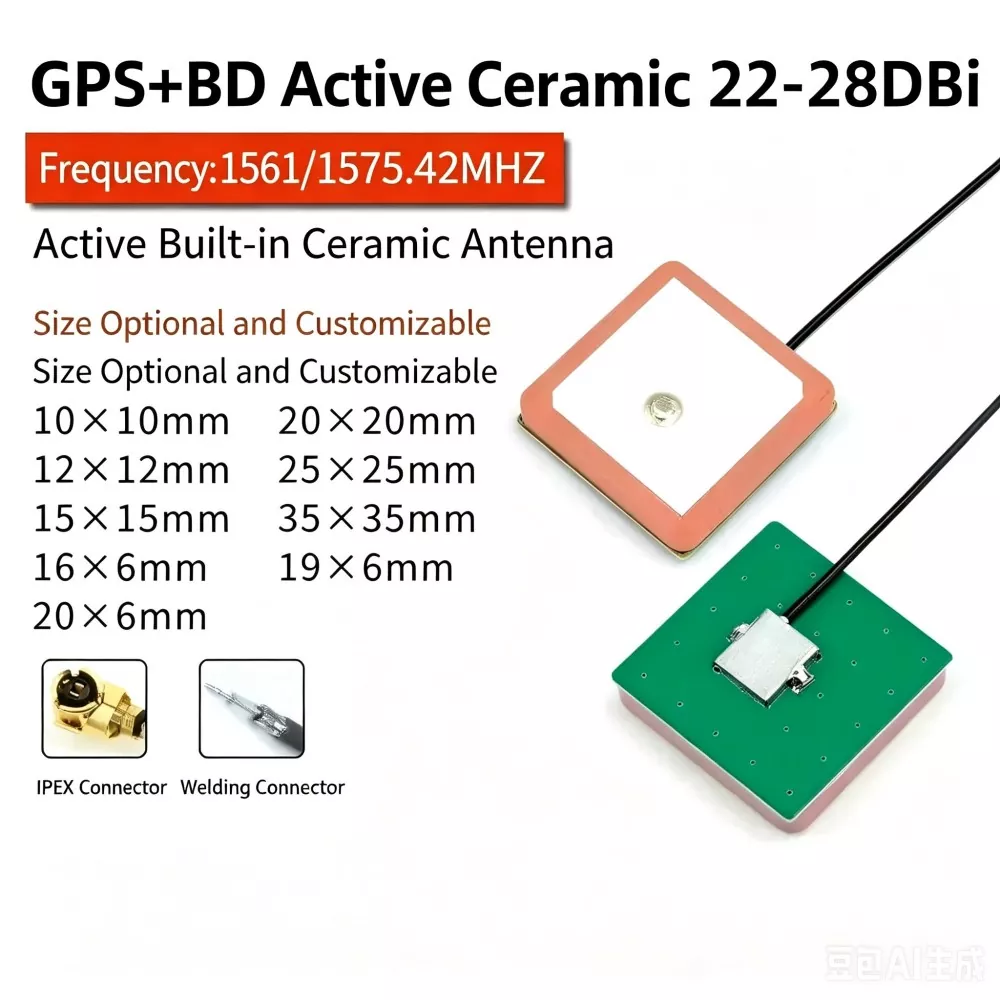

Antena GPS BeiDou

O antenă GPS BeiDou este o componentă RF de navigație prin satelit concepută pentru recepția semnalelor de frecvență L1/B1, inclusiv GPS L1 (1575,42 MHz) și BeiDou B1 (1561 MHz).

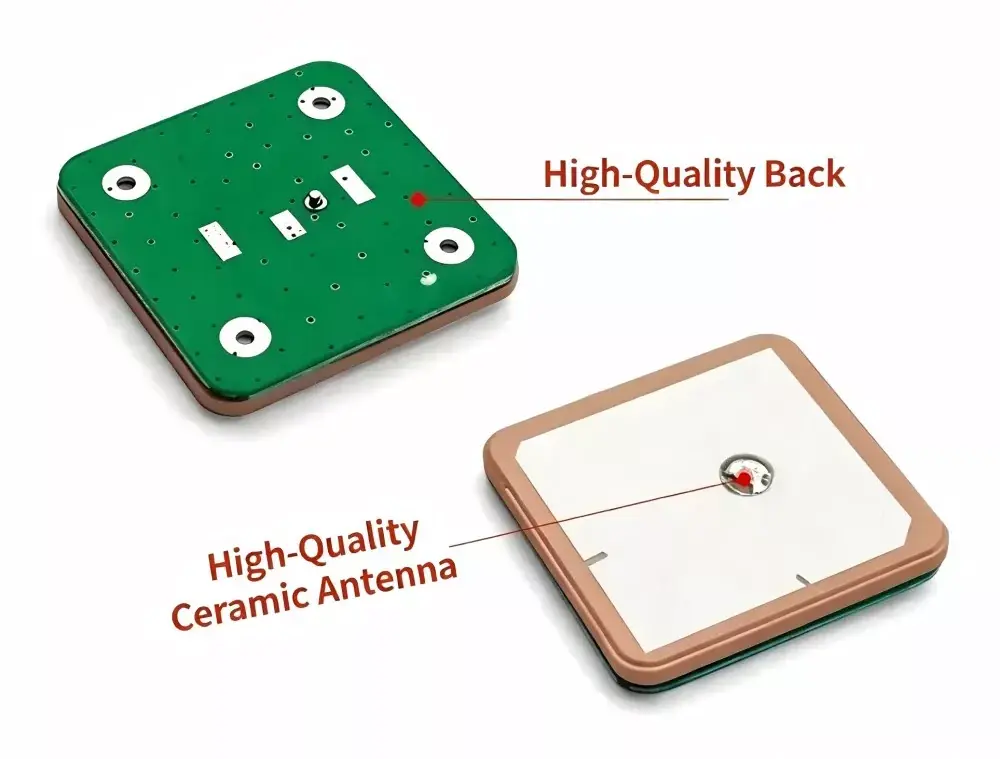

Antena folosește în mod obișnuit o structură de plasture dielectrică ceramică cu un material cu permitivitate ridicată. Recepția semnalului se realizează prin rezonanța electromagnetică între plasturele metalice și substratul ceramic, transformând semnalele slabe RF ale satelitului în semnale electrice cu zgomot redus pentru procesarea receptorului GNSS.

Polarizarea circulară dreapta (RHCP) este utilizată pentru a se potrivi cu caracteristicile de transmisie prin satelit, reducând pierderea nepotrivirii polarizării în mediile de recepție dinamice.

Dispozitive compatibile

Ca sursăFactory, producem antenă GPS BeiDou. Se mândrește cu o compatibilitate excepțională și este utilizat pe scară largă în următoarele dispozitive:

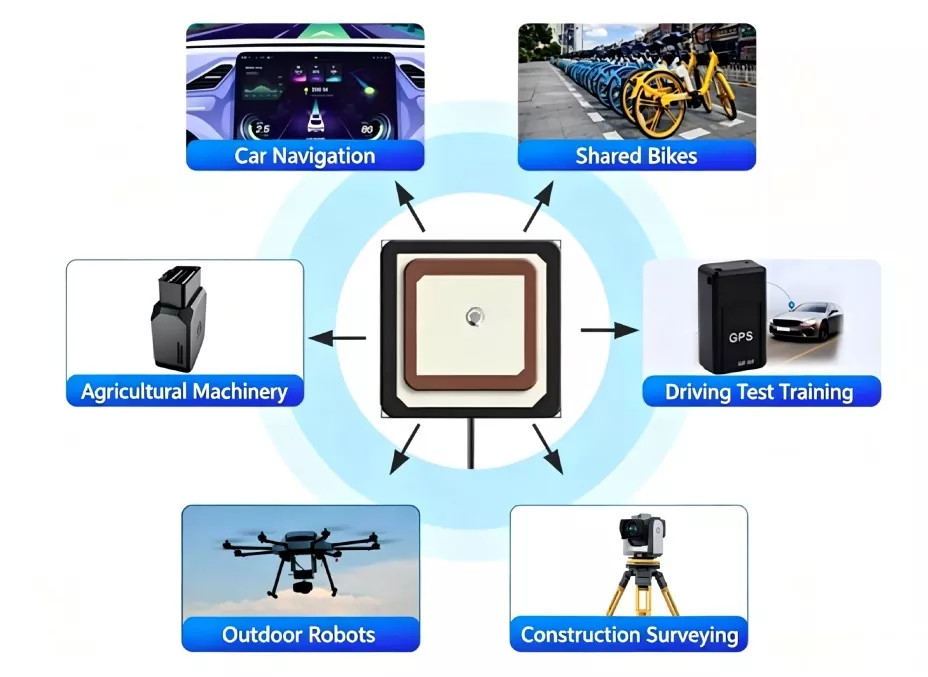

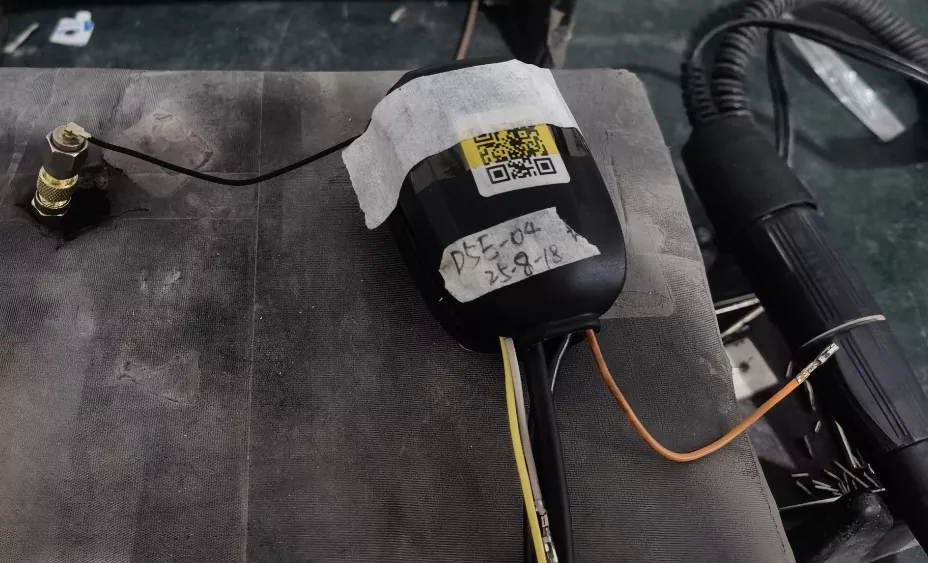

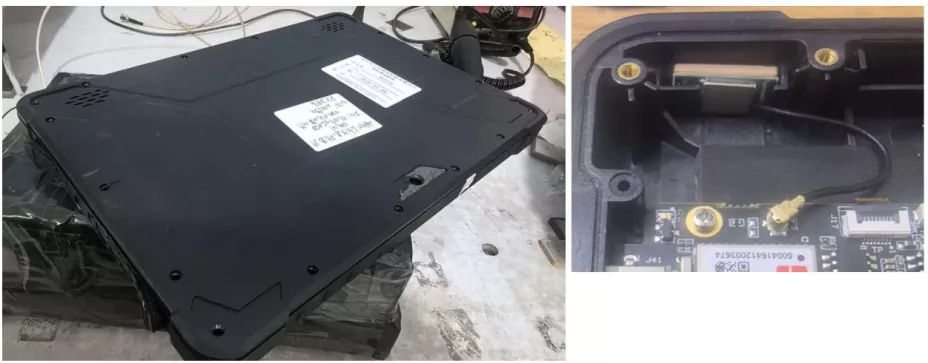

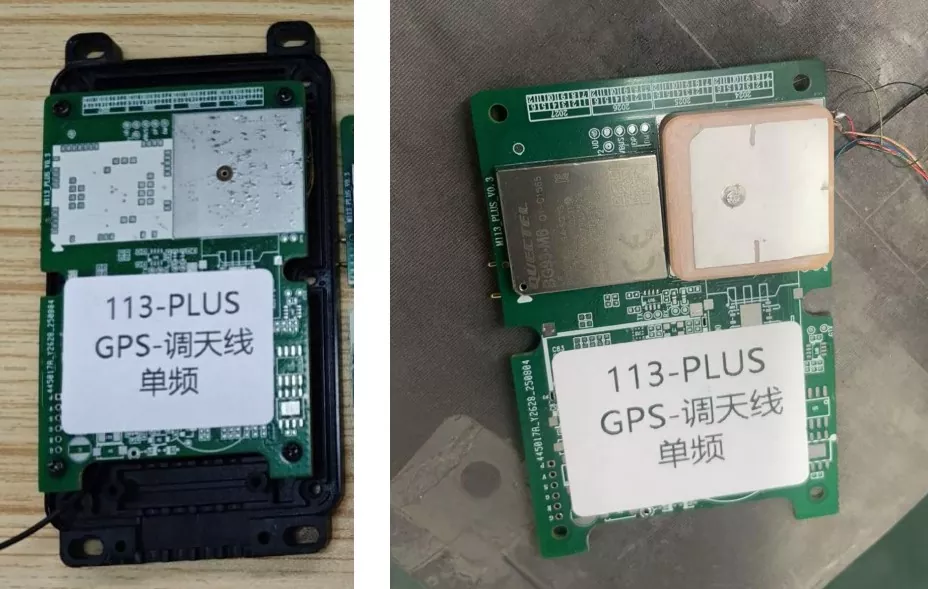

• În vehicul și în călătorie: sisteme de navigație în vehicul, încuietori inteligente pentru biciclete și scutere electrice partajate, camere de bord și dispozitive de urmărire OBD.

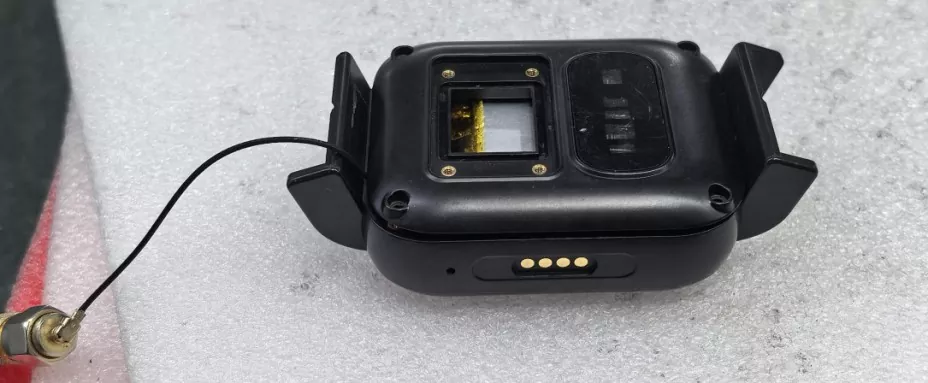

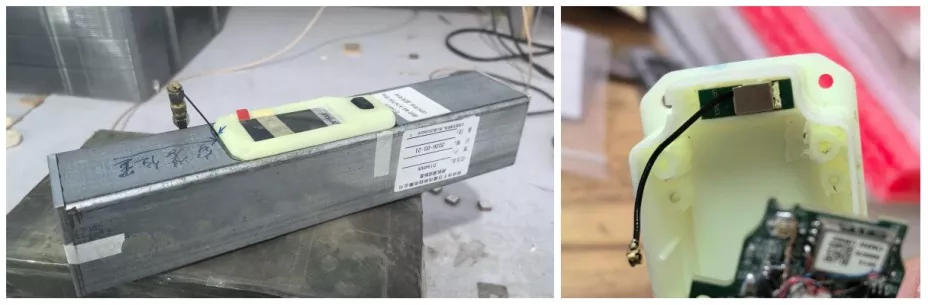

• Internetul lucrurilor și purtabile: ceasuri inteligente, insigne pentru locații pentru copii/bătrâni, dispozitive de urmărire a animalelor în miniatură, etichete de urmărire a activelor.

• Industrie și topografie: terminale de topografie și cartografiere de înaltă precizie, controlere de zbor pentru drone agricole, senzori industriali IoT, PDA-uri portabile.

Puncte de vânzare de bază și date reale măsurate

Antena externă GPS de producție din fabrică posedă următoarele avantaje principale:

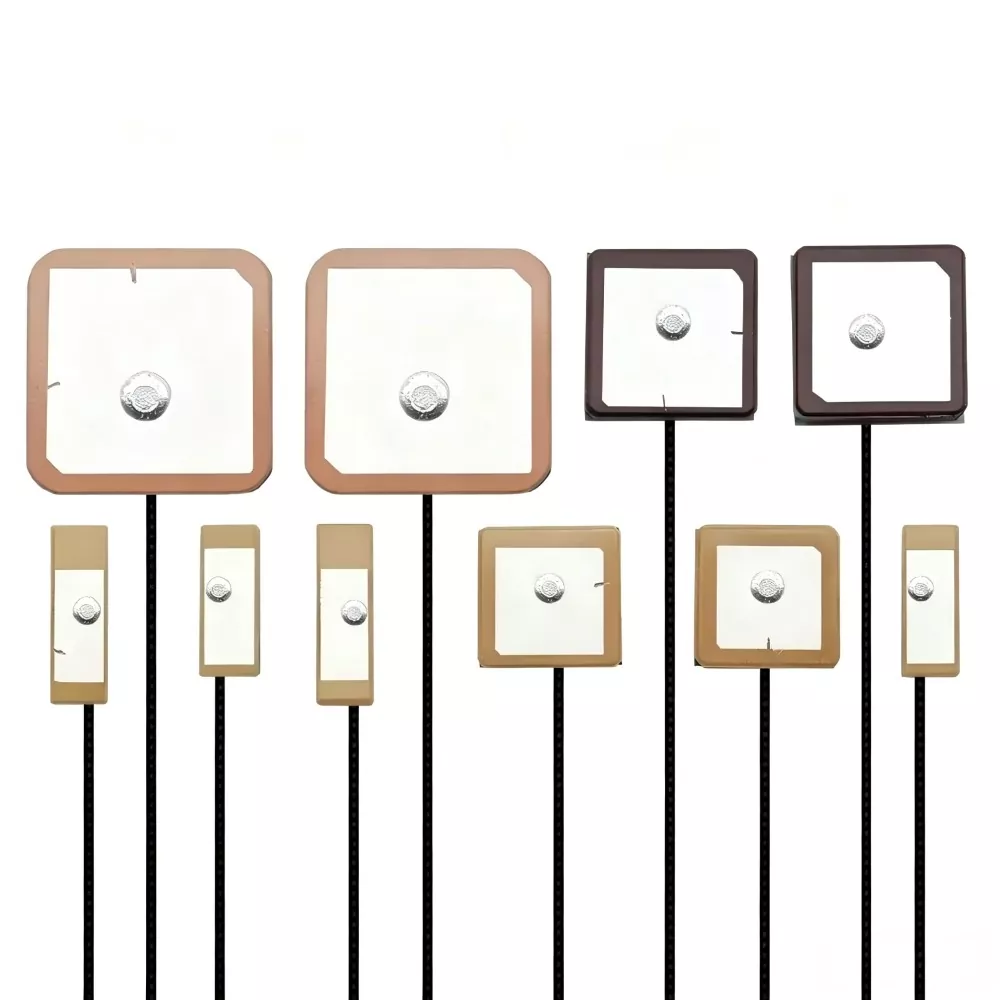

1. Echilibrul suprem de dimensiune și performanță: Folosind tehnologia ceramică co-arda la temperatură joasă (LTCC) multi-strat, această componentă menține o frecvență de rezonanță stabilă chiar și într-un pachet ultra-subțire care măsoară doar 16×6×4,5 mm, făcând-o ideală pentru dispozitivele IoT în miniatură cu spațiu limitat.

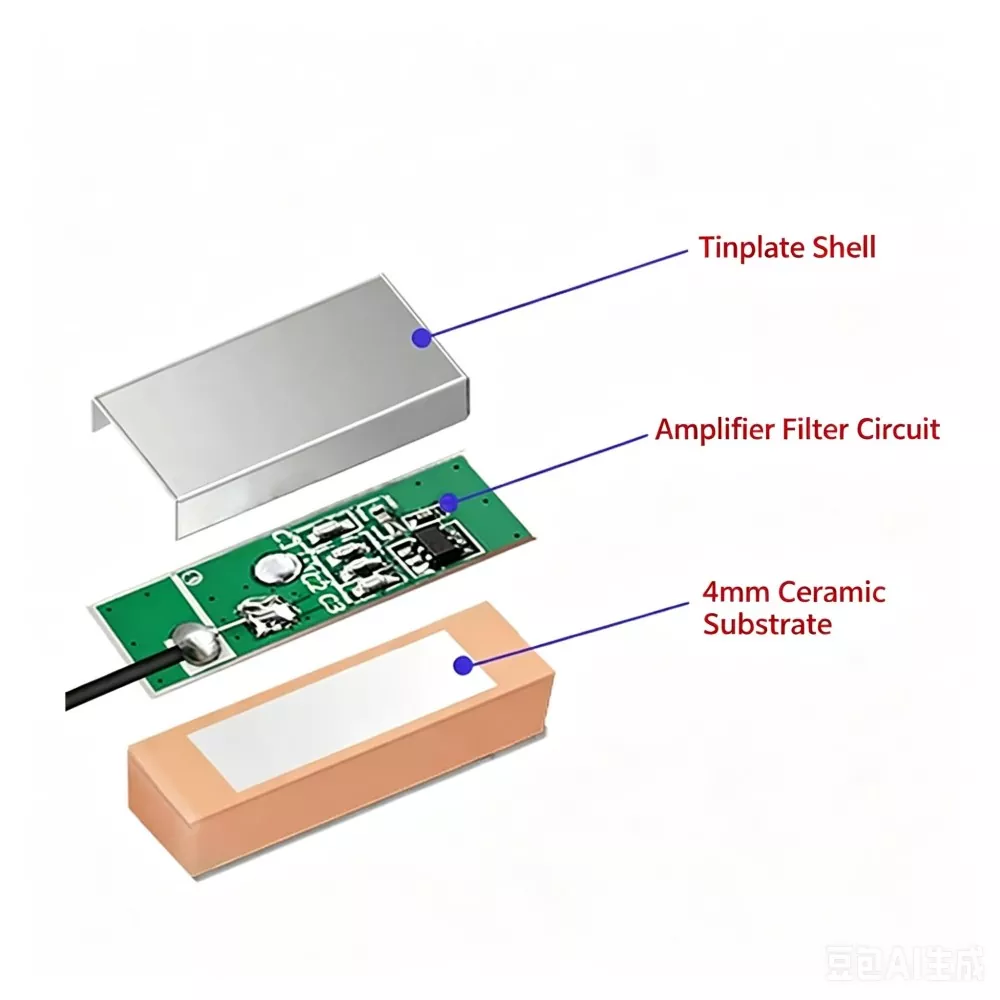

2. Capacitate excelentă de detectare a semnalului slab: Echipat cu un LNA de înaltă performanță (amplificator cu zgomot scăzut), cifra de zgomot măsurată (NF) este ≤2,0 dB, iar câștigul poate ajunge la 25 dB ± 3 dB. În testele reale, timpul de achiziție a sateliților cu pornire la rece a dispozitivului a fost redus la 25 de secunde și poate achiziționa în mod stabil mai mult de 7 sateliți chiar și în medii urbane de canion.

3. Stabilitate la temperaturi ridicate: coeficientul de temperatură al dielectricului ceramic este controlat în ± 30 ppm/℃. În medii extreme, variind de la -40℃ la 85℃, deplasarea frecvenței de rezonanță este ≤±5 MHz - mult superioară celei a antenelor PCB convenționale.

4. Potrivirea impedanței și anti-interferență: design standard de impedanță de 50Ω cu VSWR ≤ 1,5; disponibil opțional cu un strat de ferită pe suprafață, oferind suprimarea în afara benzii ≥ 40 dB și protejând eficient placa de bază de interferențe de înaltă frecvență, cum ar fi convertoarele DC-DC.

Specificații și parametrii tehnici de bază

Comparație aprofundată cu produsele concurente

1. Cerințe de autorizare

Antena trebuie amplasată într-o zonă neobstrucționată. Nu trebuie să fie prezente obiecte metalice mari într-un unghi de elevație de 30° deasupra antenei. Un plan de masă continuu de 7 cm × 7 cm ar trebui rezervat sub antenă ca reflector, fără rutare permisă direct sub zona activă.

2. Izolare EMI

Țineți antena departe de componentele cu zgomot ridicat, cum ar fi convertoare DC-DC, oscilatoare cu cristal, procesoare și difuzoare. Se recomandă o distanță minimă de separare de 2 cm.

3. Controlul impedanței

Mențineți o impedanță controlată de 50Ω de la punctul de alimentare al antenei la modulul GNSS. Urmele RF ar trebui să fie scurte, cu rutare lină și fără îndoituri în unghi drept.

4. Controlul orientării

Suprafața ceramică trebuie să fie orientată în sus și să rămână paralelă cu planul de masă. Unghiul de înclinare nu trebuie să depășească 15° pentru a menține caracteristicile stabile de recepție RHCP.

Considerații de inginerie RF

1. Dependența planului de sol

O antenă GNSS necesită un plan de sol stabil. Performanța este direct corelată cu dimensiunea și simetria terenului.

2. Sensibilitatea mediului multipath

Mediile urbane introduc căi de reflectare a semnalului care degradează precizia de poziționare și măresc diluția preciziei (DOP).

3. Contribuția LNA

Câștigul amplificatorului cu zgomot redus îmbunătățește sensibilitatea de achiziție, dar crește și susceptibilitatea la interferențe în afara benzii dacă filtrarea este insuficientă.

4. Stabilitatea frecvenței

Coeficienții de temperatură dielectrică ceramică afectează deriva rezonantă în condiții de ciclu termic.

Cum să alegi produsul potrivit?

Când selectați o antenă externă GPS, luați în considerare următorii factori cheie:

1. Frecvență și polarizare Confirmați dacă dispozitivul necesită GPS L1, BeiDou B1 sau suport pentru frecvență duală. Nu amestecați antene GNSS polarizate circular cu antene polarizate liniar, cum ar fi tipurile 2.4G, deoarece acest lucru va duce la nepotrivire și o recepție degradată.

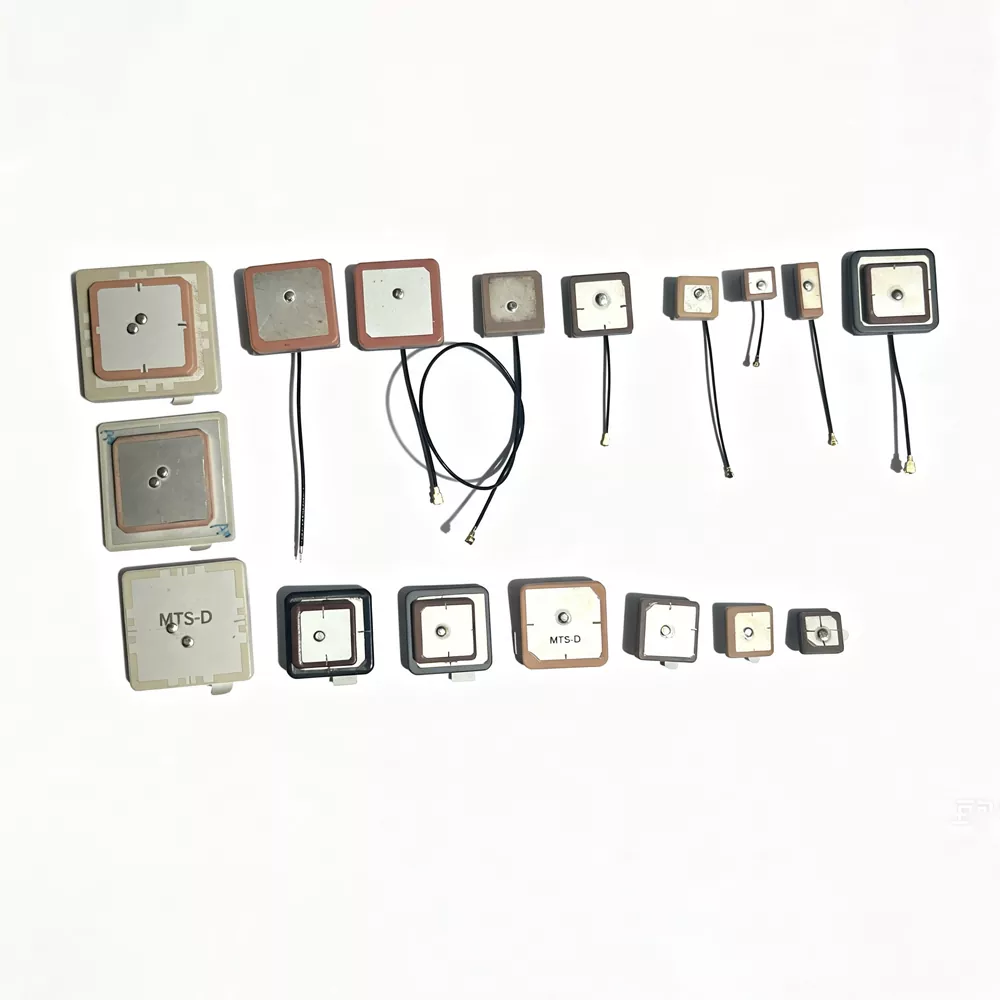

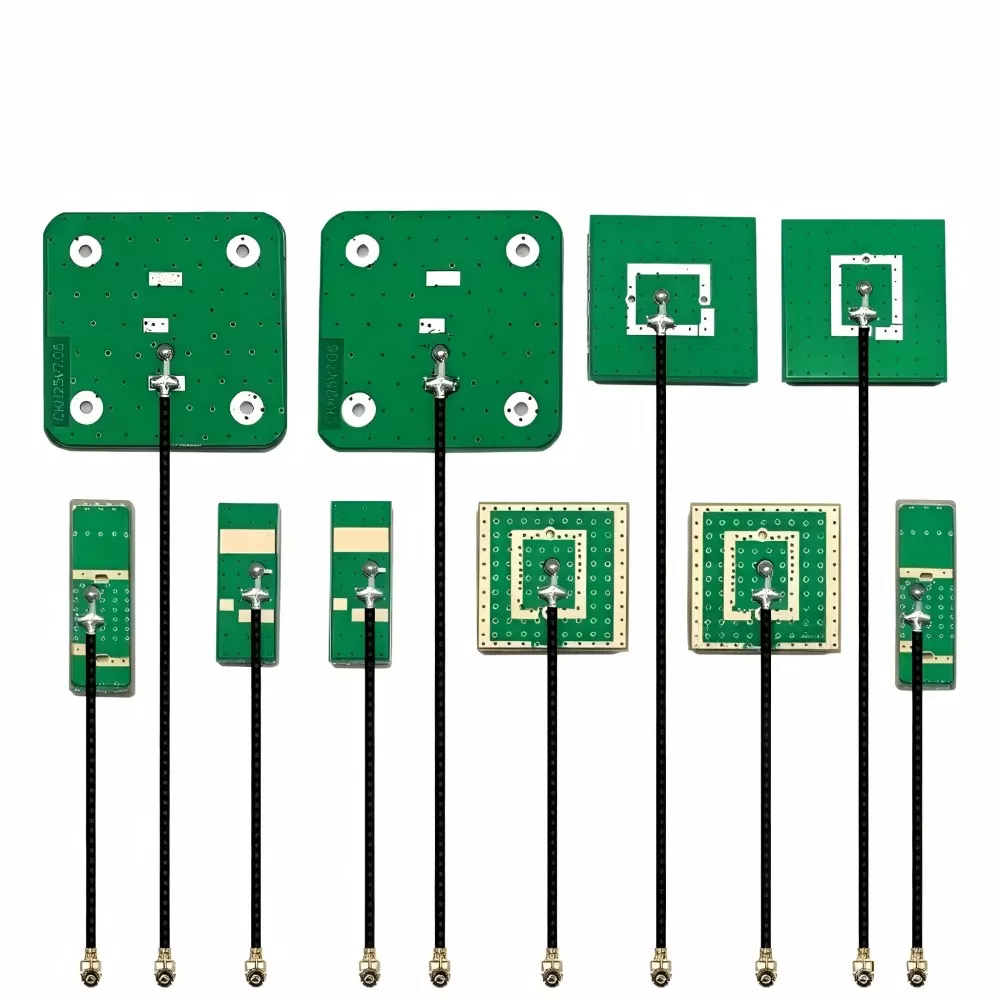

2. Spatiu de instalare Pentru dispozitivele compacte, o antenă ceramică este de obicei utilizată datorită factorului de formă mic. Pentru aplicații sensibile la costuri cu spațiu suficient, pot fi luate în considerare antenele PCB. În medii RF complexe, antenele ceramice oferă performanțe mai stabile.

3. Design activ sau pasiv Dacă dispozitivul are o carcasă metalică sau o linie lungă de alimentare RF (>1 m), se recomandă o antenă activă cu un LNA integrat pentru a compensa pierderea semnalului.

4. Date de validare Selecția ar trebui să se bazeze pe performanța măsurată pe teren (de exemplu, achiziție prin satelit, C/N0, timpul de pornire la rece), nu numai specificațiile de laborator.

De ce să ne alegeți (Qianmu Communications)?

• Aprovizionare directă de la fabrica sursă: Respingem marjele de profit ale intermediarilor și oferim prețuri extrem de competitive din fabrică cu MOQ flexibile.

• Capacități puternice de cercetare și dezvoltare și personalizare: avem o echipă de ingineri profesioniști RF care pot personaliza rapid dimensiunea cipul ceramic, forma stratului de argint și câștigul LNA pe baza structurii ID și a aspectului PCB.

• Validare în caz real: produsele noastre au fost integrate cu succes în lanțurile de aprovizionare ale mai multor mărci de top de biciclete în partajare, navigare în vehicul și mărci inteligente de purtabile, rezolvând nenumărate probleme precum „căutarea lentă a stelelor și pierderea frecventă a stelelor”. Problemă.

• Servicii complete pentru ciclul de viață: Oferim asistență tehnică unică – de la simulări de potrivire a impedanței înainte de vânzare și îndrumări pentru aranjarea antenei până la analiza rapidă a produselor defecte după vânzare.

FAQ

Î1: Pot fi folosite interschimbabil antenele ceramice în benzi de frecvență diferite?

R: Nu. Antenele GNSS și antenele 2.4G/5.8G folosesc diferite tipuri de polarizare și mecanisme de operare. Antenele GNSS sunt de obicei RHCP, în timp ce antenele 2.4G/5.8G sunt polarizate liniar. Nepotrivirea dintre polarizare și frecvență are ca rezultat o degradare semnificativă a semnalului sau pierderea blocării satelitului.

Î2: De ce dimensiunea antenei afectează performanța?

R: Performanța antenei ceramice este legată de zona eficientă de radiație și constanta dielectrică. Un volum ceramic mai mare îmbunătățește în general câștigul și sensibilitatea. Cu toate acestea, în modelele compacte, performanța poate fi parțial optimizată prin reglarea antenei și proiectarea planului de masă.

Î3: Care este impedanța antenei externe GPS?

R: Impedanța de proiectare standard este de 50Ω, care este utilizată în mod obișnuit în sistemele front-end GNSS RF. Valorile de impedanță personalizate pot fi acceptate în funcție de cerințele de potrivire la nivel de sistem.

Î4: Cum se verifică performanța instalării?

R: Evaluarea se bazează de obicei pe valorile receptorului GNSS, cum ar fi numărul de achiziții prin satelit, SNR (raport semnal-zgomot) și timpul de pornire la rece în condiții de cer deschis. Pentru o funcționare stabilă, într-un mediu de testare standard sunt așteptate blocări multiple de satelit și valori constante C/N0
