Antenă PCB rigidă
Shenzhen Qianmu Communication Technology Co., Ltd. este un furnizor și producător de antene rigide PCB din China, care oferă soluții originale pentru comenzi în vrac și proiecte personalizate. Suntem specializați în antene încorporate standard și personalizate pentru aplicații 2.4G, 5.8G, WiFi, Bluetooth, LTE și LoRa, susținute de suport profesional OEM/ODM.

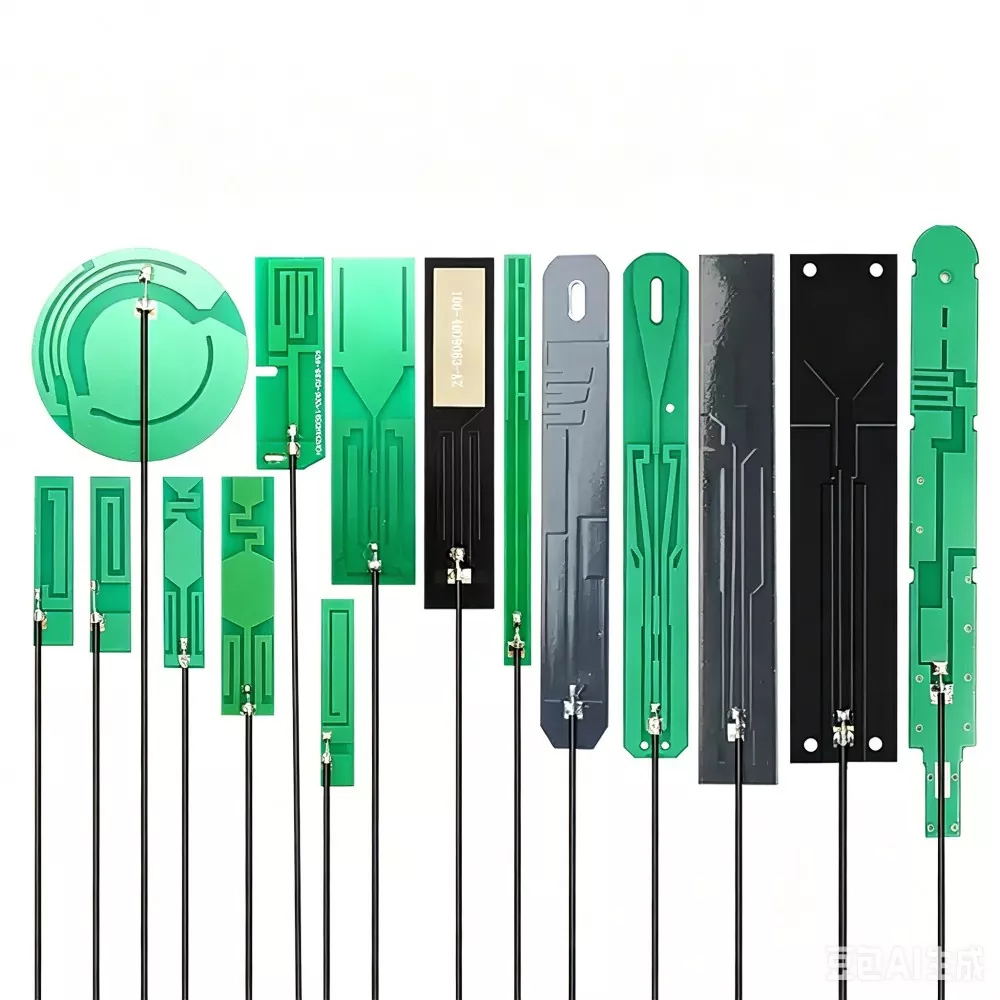

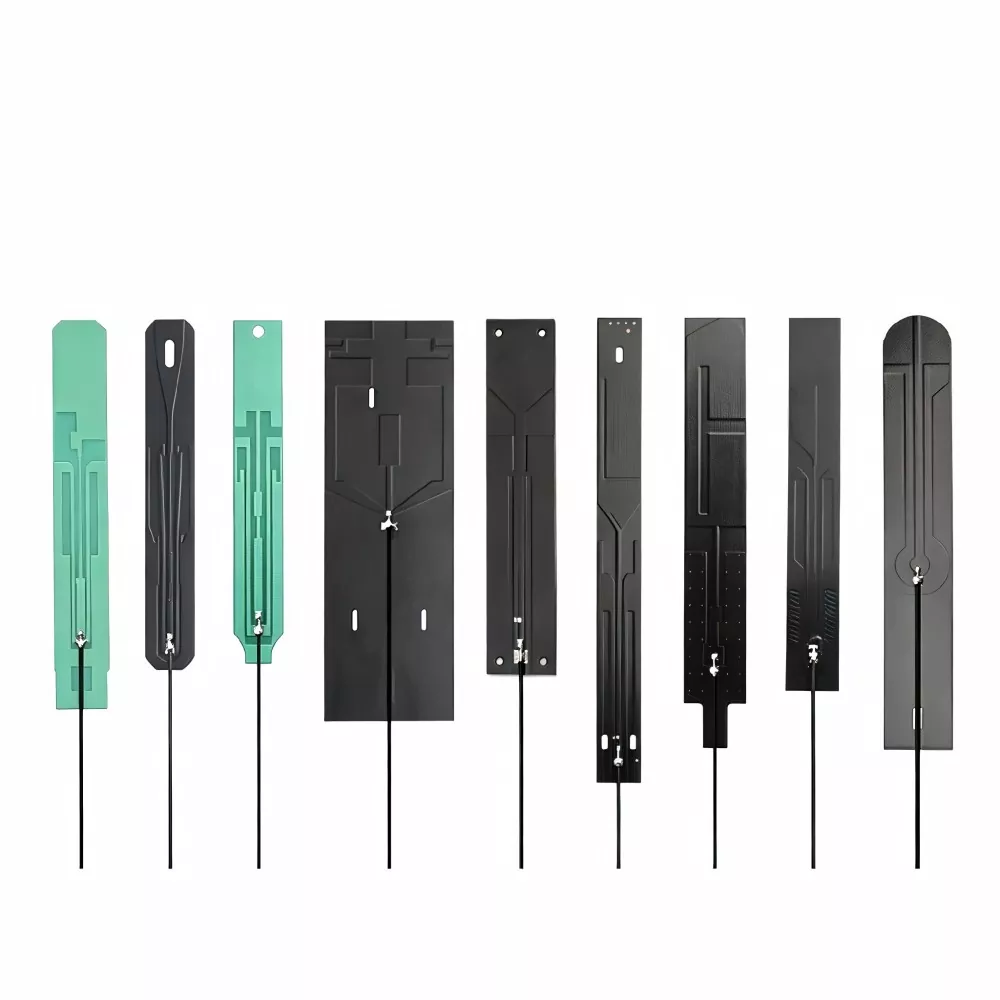

Antena rigidă PCB este o antenă transceiver fără fir în miniatură încorporată, fabricată folosind tehnologia profesională de gravare, imprimare și montare pe suprafață a plăcilor de circuite PCB. Fiind o soluție de antenă încorporată în domeniul comunicațiilor fără fir de astăzi, elimină structura redundantă a antenelor externe și oferă avantaje cheie, cum ar fi design ușor, miniaturizare și adaptabilitate ridicată. Este o alegere ideală pentru dispozitive hardware inteligente la scară mică, integrate și extrem de sofisticate și este utilizat pe scară largă în IoT, electronice de larg consum și aplicații industriale wireless.
Gama de compatibilitate a dispozitivului
Cu avantaje excelente de adaptabilitate și integrare, antena rigidă PCB poate fi aplicată pe scară largă în diferite dispozitive fără fir compacte încorporate. Este potrivit pentru aplicații în electronice de larg consum, sisteme de casă inteligentă, IoT industrial, comunicații în vehicul și echipamente de securitate. Dispozitivele compatibile tipice includ:
· Dispozitive inteligente pentru casă: prize inteligente, sisteme de iluminat inteligente, încuietori inteligente pentru uși, aspiratoare robotizate, senzori de temperatură și umiditate și senzori pentru uși/ferestre.
· Dispozitive terminale IoT: gateway-uri LoRa, module NB-IoT, module IoT 4G/5G, colectoare de date fără fir și terminale de poziționare.
· Dispozitive Bluetooth și WiFi: căști fără fir, difuzoare Bluetooth, module WiFi, dispozitive wireless de oglindire a ecranului și dispozitive portabile inteligente.
· Echipamente de control industrial: senzori industriali fără fir, terminale de control automatizate, gateway-uri industriale și module de monitorizare fără fir.
· Dispozitive de securitate și montate pe vehicul: înregistratoare în vehicul, trackere GPS pentru vehicule, camere de supraveghere fără fir și module de control al accesului fără fir.
· Alte dispozitive fără fir compacte: telecomenzi mini, termometre fără fir, terminale de comunicații portabile și alte dispozitive fără fir încorporate.
Repere produse de bază
Antena PCB rigidă oferă compatibilitate excelentă, integrare compactă și performanță wireless de încredere, făcându-l potrivit pentru o gamă largă de dispozitive wireless încorporate. Este utilizat pe scară largă în sistemele de casă inteligentă, aplicații industriale IoT, electronice de larg consum, comunicații cu vehicule și echipamente de securitate.
Principalele produse aplicabile includ:
· Dispozitive inteligente pentru casă: prize inteligente, sisteme de iluminat inteligente, încuietori inteligente, aspiratoare robotizate, senzori de temperatură și senzori pentru uși/ferestre.
· Terminale IoT: gateway-uri LoRa, module NB-IoT/4G/5G, colectoare de date wireless și terminale de poziționare.
· Dispozitive Bluetooth și WiFi: căști fără fir, difuzoare Bluetooth, module WiFi, dispozitive de proiectare a ecranului și produse inteligente care pot fi purtate.
· Echipamente industriale: senzori industriali fără fir, terminale de automatizare, gateway-uri industriale și module de monitorizare fără fir.
· Vehicule și dispozitive de securitate: camere de bord, dispozitive de urmărire a vehiculelor, camere wireless și module de control al accesului fără fir.
· Alte dispozitive fără fir: mini telecomenzi, termometre fără fir și dispozitive portabile de comunicație încorporate.
Specificații tehnice detaliate
Antena PCB rigidă model standard din fabrica noastră a fost supusă unor teste și verificări complete de laborator pentru toți parametrii, asigurând specificații precise și trasabile. Este conceput pentru a satisface cerințele de comunicare fără fir ale diverselor aplicații civile și industriale. Specificațiile cheie sunt enumerate mai jos (personalizarea și modificările sunt disponibile):
|
Element de parametru |
Parametrii tehnici standard |
|
Banda de frecventa de operare |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, compatibilitate LTE cu bandă completă (personalizare multi-bandă disponibilă) |
|
impedanta caracteristica |
50Ω (impedanță RF standard, potrivită precis cu modulele principale) |
|
Câștig antenă |
2dBi-5dBi (personalizat la cerere, câștig mare opțional) |
|
Raportul undelor stătătoare VSWR |
≤1,5 (standard de calitate lider în industrie, pierderi de semnal extrem de scăzute) |
|
Tensiunea de operare |
3,3 V/5 V universal |
|
Temperatura de functionare |
-40℃ ~ +85℃ (funcționare la temperatură largă, potrivită pentru medii industriale dure) |
|
Temperatura de depozitare |
-50℃ ~ +90℃ |
|
Material de bord |
Placă ignifugă de înaltă precizie FR-4 |
|
Specificații de mărime |
Personalizat la dimensiuni standard; Modele miniaturale ultra-subtiri disponibile. |
|
Metoda interfeței |
Patch, lipire, terminal IPEX (opțional) |
Avantaje competitive ale produsului în comparație cu colegii
În prezent, produsele obișnuite low-end de pe piață au adesea probleme precum impedanța inexactă, atenuarea semnificativă a semnalului, parametrii de lot inconsecvenți și rezistența slabă la temperatură înaltă. În calitate de producător profesionist de antene PCB rigide din China, fabrica noastră a efectuat modernizări complete în patru domenii cheie — tehnologia procesului, selecția materialelor, testarea și personalizarea — și oferă avantaje semnificative față de concurenți.
|
Dimensiunea de comparație |
Antenă PCB rigidă Companion standard |
Antenă PCB rigidă de comunicare Thousand-Eye |
|
Selectarea materialului de bord |
Plăcile reciclate de calitate scăzută sunt predispuse la deformare și au o rezistență slabă la temperaturi ridicate. |
Placă de precizie ignifugă FR-4 nou-nouță, cu rezistență la temperaturi ridicate, prevenire a deformarii și proprietăți excelente de izolare. |
|
Precizia procesului |
Gravura artificială, urme brute, eroare mare de impedanță. |
Gravare cu laser complet automată, cu rutare precisă și toleranță la impedanță ≤ ±1 Ω. |
|
Performanța semnalului |
Capacitate anti-interferență slabă; atenuare severă a semnalului pe distanțe lungi. |
Potrivirea și reglarea impedanței profesionale, pierderi reduse, anti-interferențe ridicate și distanță de transmisie mai lungă. |
|
Stabilitatea lotului |
Produs artificial, cu variații semnificative ale parametrilor lot la lot. |
Producție în masă complet automatizată, inspecție de eșantionare a parametrilor 100% și consistență extrem de ridicată a lotului. |
|
Serviciu personalizat |
Sunt acceptate doar modelele standard; personalizarea durează mult timp și este costisitoare. |
Acceptă personalizarea completă, proiectarea gratuită a schemelor, prototiparea rapidă și un ciclu scurt de producție în masă. |
|
Inspecție de control al calității |
Fără proces de testare complet, rată mare de defecte. |
Proces de inspecție în mai multe etape, testare în lumea reală într-un mediu real, rata defectelor < 0,1%. |
Ghid de instalare și utilizare
Instalare simplă și compatibilitate flexibilă, fără a fi necesară o depanare complicată. Sunt disponibile trei metode standard de instalare pentru a satisface cerințele de producție ale diferitelor dispozitive, asigurând un proces de instalare fără probleme și eficient.
Instalare pe suprafață
Potrivită pentru echipamentele de producție SMT la scară largă, antena poate fi direct plasată și lipită pe poziția desemnată a plăcii de bază a dispozitivului folosind o mașină de preluare și plasare, permițând asamblarea automată cu eficiență și consistență ridicate. În timpul instalării, evitați plasarea antenei în apropierea surselor de interferență, cum ar fi baterii, capace metalice de ecranare sau cipuri de înaltă frecvență. Mențineți un spațiu liber de cel puțin 3 mm pentru a asigura o transmisie stabilă a semnalului.
Instalare sudată manual
Pentru prototipuri cu loturi mici, testare și aplicații de reparații, lipirea manuală poate fi utilizată pentru a alinia cu precizie plăcuțele antenei cu punctele de lipit RF de pe placa de bază. Utilizați metode de lipire la temperatură scăzută și rapidă pentru a preveni deteriorarea circuitului antenei prin căldură. După lipire, aranjați cablurile în mod corespunzător pentru a evita îndoirea sau compresia excesivă.
Instalarea articulației cap la cap

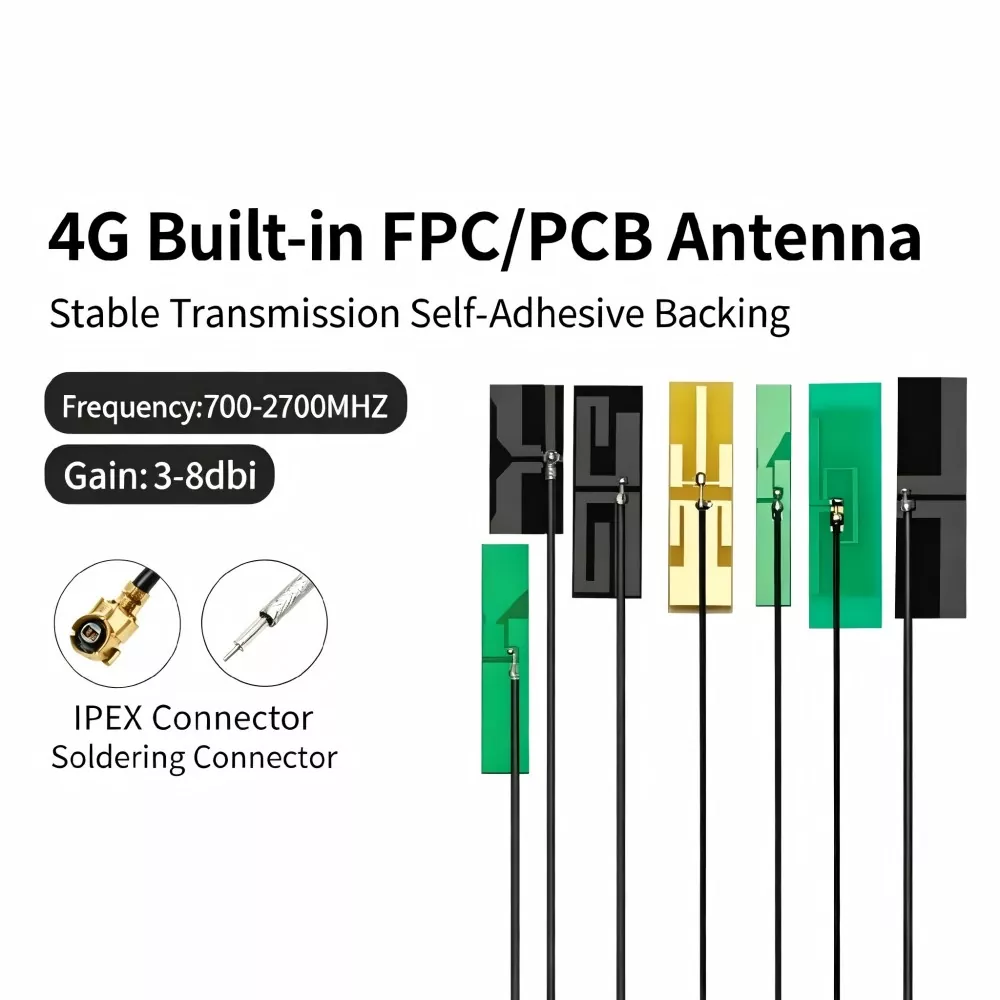

Antena PCB rigidă cu conector IPEX poate fi conectată direct la mufa RF de pe placa de bază a dispozitivului. Acceptă instalarea plug-and-play fără lipire, permițând asamblarea și îndepărtarea ușoară, făcându-l ideal pentru testarea prototipurilor și aplicațiile de echipamente cu loturi mici.
|
Note de instalare: Instalarea tuturor antenei PCB rigide trebuie să permită un spațiu suficient pentru a evita obstacolele metalice și apropierea de liniile de alimentare; în caz contrar, acest lucru va duce direct la atenuarea semnalului, sensibilitatea redusă și performanța de comunicare deteriorată a dispozitivului. |
Sfaturi pentru alegerea produsului
Mulți clienți pot întâmpina dificultăți la achiziționarea de antene. Selecția incorectă poate duce la semnale slabe ale dispozitivului, probleme de compatibilitate și întârzieri ale proiectului. Pe baza unor ani de experiență în industrie, fabrica noastră a dezvoltat ghiduri profesionale de achiziție pentru a ajuta clienții să facă alegeri precise și să evite potențiale riscuri.
Potriviți banda de frecvență corespunzătoare
Ar trebui să se acorde prioritate selectării antenelor în funcție de frecvența de operare a modulului dispozitivului. Pentru dispozitivele 2.4G, alegeți o antenă 2.4G cu o singură frecvență; pentru dispozitivele cu bandă duală, selectați o antenă cu bandă duală 2,4G+5,8G. Potrivirea incorectă a frecvenței poate duce la pierderea semnalului sau la o transmisie instabilă.
Confirmați spațiul de instalare a echipamentului
Selectați o antenă miniaturală de dimensiune standard sau personalizată în funcție de spațiul disponibil din interiorul dispozitivului. Acest lucru ajută la evitarea problemelor de instalare cauzate de modelele supradimensionate sau performanța insuficientă cauzată de dimensiunile necorespunzătoare ale antenei.
Luați în considerare mediul de operare
Pentru aplicații civile generale, sunt recomandate modele standard. Pentru medii industriale cu temperaturi ridicate sau interferențe electromagnetice puternice, selectați o soluție de antenă PCB rigidă ranforsată pentru a asigura o funcționare stabilă pe termen lung.
Verificați acuratețea parametrilor
Acordați o atenție deosebită parametrilor cheie, cum ar fi VSWR, impedanța și câștigul. Evitați produsele cu specificații inexacte și acordați prioritate furnizorilor care pot furniza rapoarte de măsurare reale și date de testare fiabile.
Alegeți un producător de surse de încredere
Selectați un producător de antene de renume care oferă capabilități de personalizare, verificare a calității și asistență post-vânzare pentru a asigura o producție stabilă în masă și o performanță constantă a produsului.
De ce să alegeți Qianmu Communications?
Cu mulți ani de experiență în industria comunicațiilor fără fir, Qianmu Communications este un producător de antene PCB rigide din China, care a construit parteneriate pe termen lung cu clienți din întreaga lume. Prin valorificarea a patru puncte forte – tehnologie, capacitate de producție, calitate și servicii – am devenit un furnizor de încredere atât pentru clienții interni, cât și internaționali.
Echipa tehnică profesională cu capacități puternice de cercetare și dezvoltare
Avem o echipă de inginerie RF cu experiență, specializată în reglarea impedanței antenei, optimizarea benzii de frecvență și adaptarea structurală. Experții noștri pot rezolva rapid provocările semnalului pe diferite dispozitive și pot oferi clienților optimizarea gratuită a soluției de antenă și suport pentru depanarea prototipurilor.
Aprovizionare directă din fabrica sursă cu valoare competitivă
Cu facilități de producție standardizate și echipamente automatizate, eliminăm costurile inutile ale intermediarilor și oferim avantaje semnificative de preț pentru comenzile în vrac. Între timp, controlăm cu strictețe rata produselor defecte pentru a ajuta clienții să reducă costurile post-vânzare.
Capacități puternice de personalizare pentru diverse aplicații
Oferim soluții de antene personalizate care acoperă diferite benzi de frecvență, dimensiuni, structuri și cerințe de performanță. Cu prototipuri rapide și capabilități eficiente de producție în masă, putem satisface nevoile dispozitivelor de nișă și mediilor speciale de operare.
Control strict al calității și trasabilitate completă a produsului
Fiecare lot de produse este susținut de înregistrări complete de producție și de date de testare, permițând o trasabilitate fiabilă. Stabilitatea și consistența produselor noastre depășesc standardele generale ale industriei.
Suport post-vânzare complet pentru servicii de încredere
Oferim consultanță tehnică 24/7, rapoarte de inspecție și documente de calificare cu expedierile. Serviciul nostru post-vânzare receptiv asigură clienților sprijin continuu pe parcursul proiectelor lor.
FAQ
Î1: Poate suporta dimensiuni și benzi de frecvență personalizate?
A: Absolut. În calitate de producător profesionist de antene, fabrica noastră oferă servicii complete de personalizare. Putem dezvolta soluții personalizate bazate pe designul structural al dispozitivului dvs., dimensiunile de instalare, benzile de frecvență necesare și specificațiile de câștig. Sunt disponibile propuneri gratuite de soluții și producție de mostre.
Î2: Ce cauzează un semnal slab după instalare?
R: Cele mai frecvente motive includ instalarea necorespunzătoare, cum ar fi plasarea antenei prea aproape de componente metalice, linii electrice sau surse de interferență pentru cip sau lăsarea spațiului liber suficient în jurul antenei. În plus, banda de frecvență a antenei trebuie verificată pentru a asigura compatibilitatea cu modulul dispozitivului. Fabrica noastră oferă îndrumări profesionale de reglare pentru a ajuta la rezolvarea rapidă a problemelor de semnal.
Î3: Care este cantitatea minimă de comandă? Care este termenul de livrare?
R: Nu există o cantitate minimă de comandă pentru produsele standard. Comenzile și mostrele personalizate pentru loturi mici sunt, de asemenea, disponibile. Comenzile standard pot fi livrate în aceeași zi, în timp ce producția de masă la scară largă durează de obicei 7-10 zile lucrătoare. Programele de producție pot fi ajustate în funcție de prioritățile comenzii clienților.
Î4: Care este mai bine: antenă PCB rigidă sau antenă stick convențională?
R: Pentru dispozitivele compacte încorporate, antena PCB rigidă este de obicei alegerea preferată datorită dimensiunilor sale mici, capacității de instalare ascunse, integrare ridicată și adaptabilitate puternică. Pentru echipamentele de exterior care necesită transmisie pe distanțe lungi, antenele tradiționale stick pot fi mai potrivite.
