Antenă de circuit imprimat flexibil (FPC)

Ce este o antenă FPC?

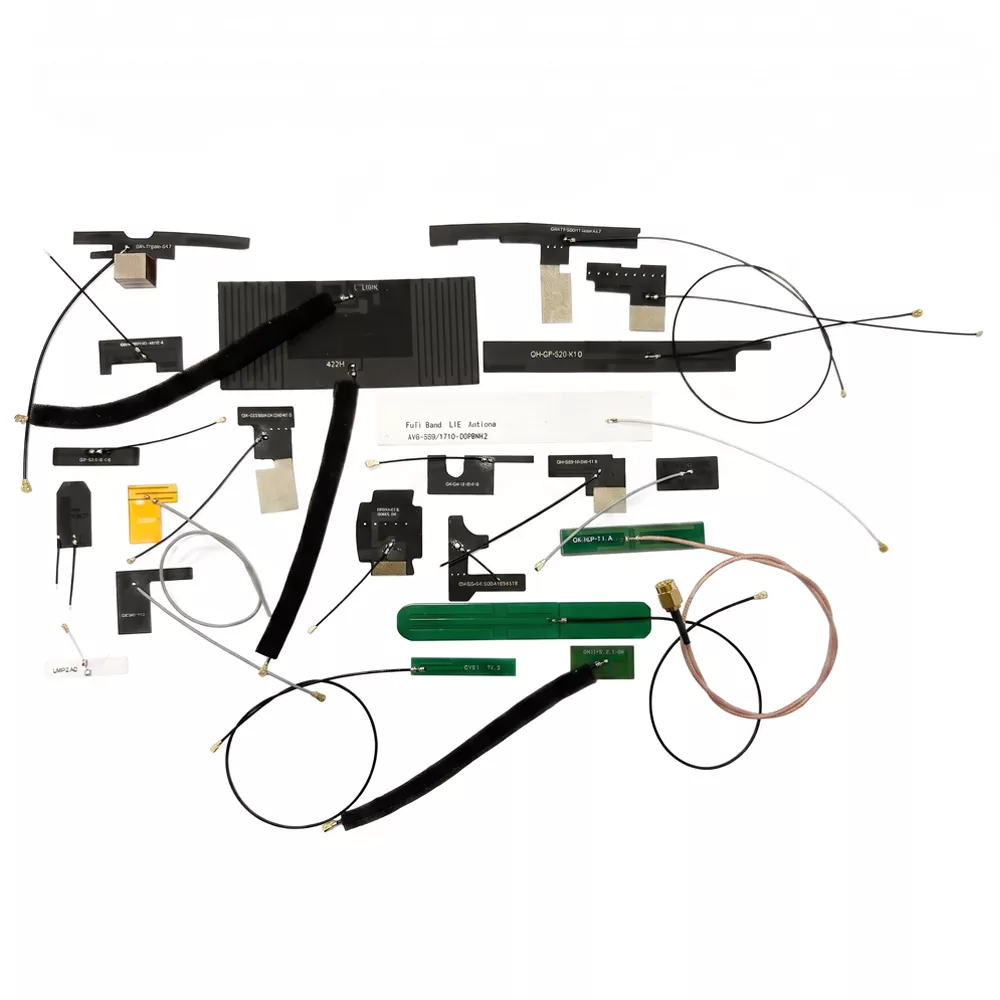

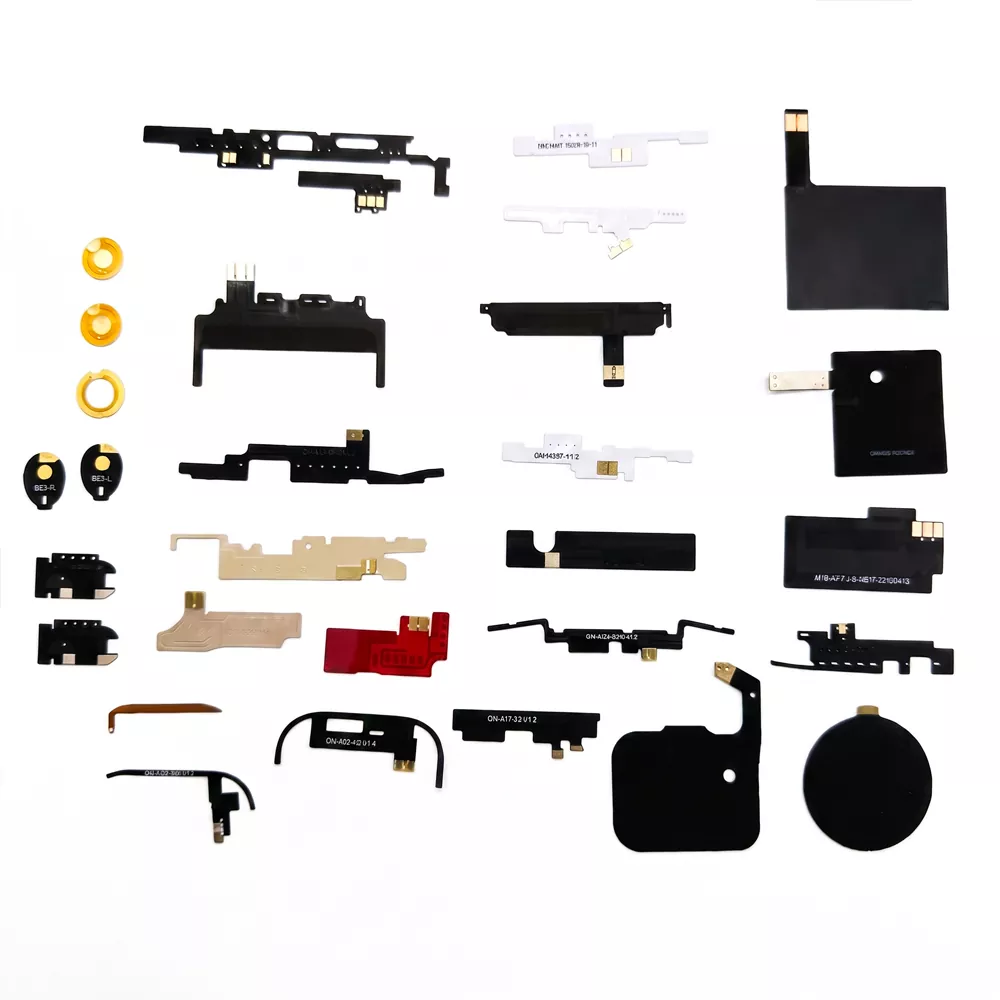

O antenă FPC, sau Flexible Printed Circuit Antenna (FPC), folosește filme flexibile PI și PET ca substrat și este fabricată prin gravare și imprimare pentru a crea circuite de antenă. Are caracteristici ușoare, subțiri, flexibile și flexibile, permițându-i să se conformeze suprafețelor curbate. Grosimea sa variază de la 0,03 la 0,2 mm, iar greutatea sa este mai mică de 1 gram. Antena poate transmite și recepționa semnale fără fir și este compatibilă cu protocoale precum WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT și LoRa, acoperind benzile de frecvență de 2,4 GHz, 5 GHz și 5,8 GHz. Qianmu Communications este un producător profesionist de antene FPC cu ani de experiență în industrie. Suntem echipați cu trei camere anecoice pentru microunde și avem mai mult de zece personal dedicat cercetării și dezvoltării, permițându-ne să oferim servicii unice, de la proiectarea soluției de antenă la producția de masă.

Punct cheie de vânzare

Ultra-subțire și flexibil, liber în spațiu.

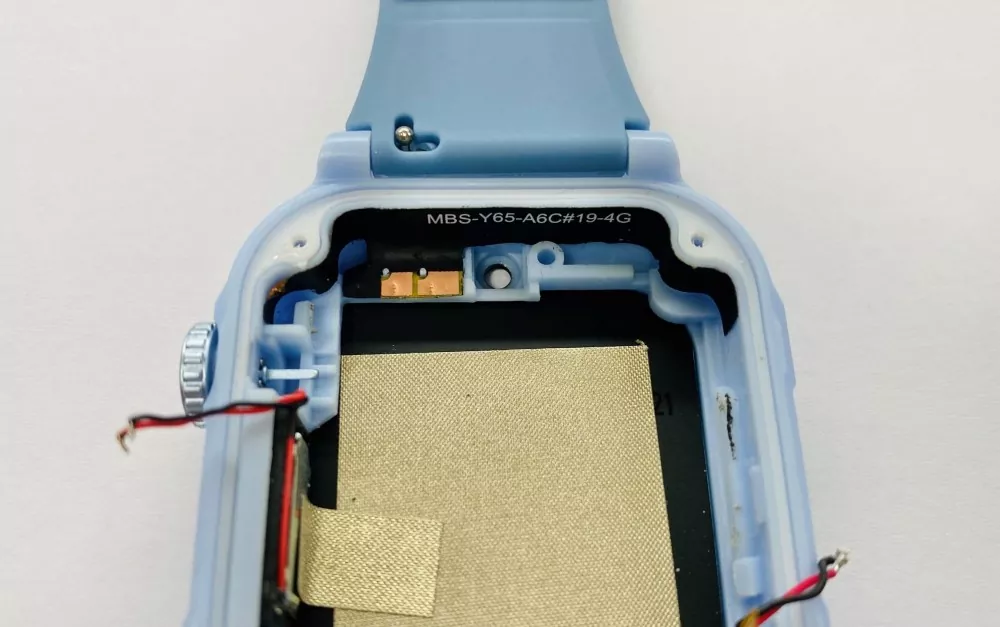

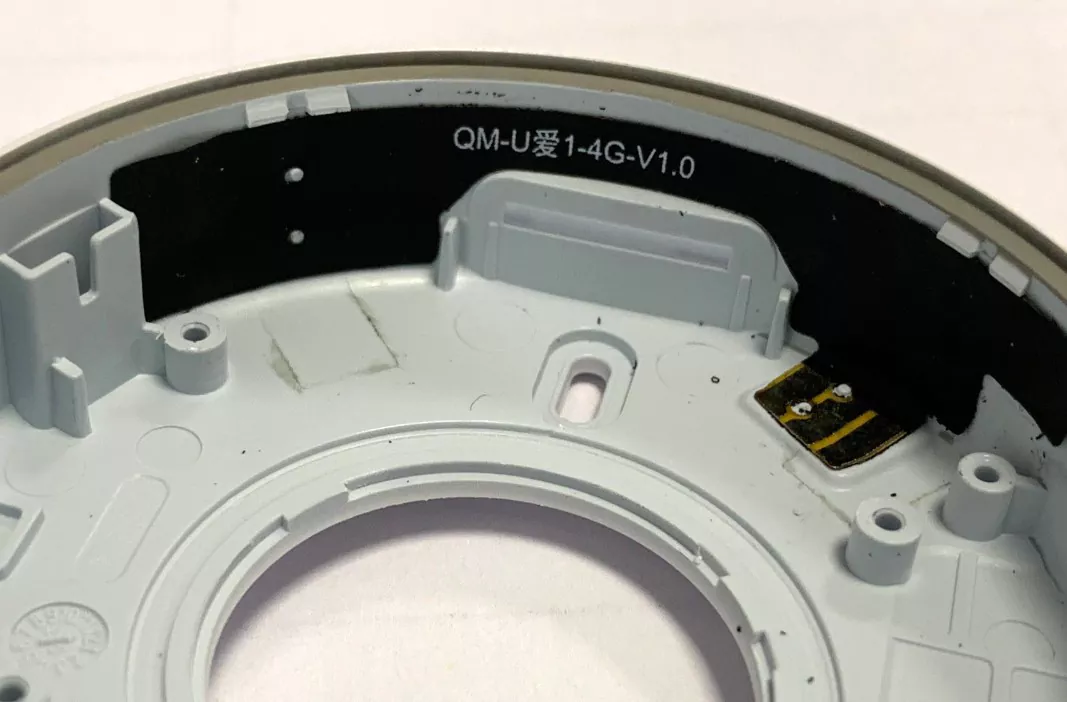

Antena de circuit imprimat flexibil (FPC) are o grosime de numai 0,03–0,2 mm și poate fi îndoită sau pliată în mod arbitrar. Poate fi îndoită la 90° de-a lungul peretelui interior al cavității din interiorul dispozitivului, adaptându-se perfect la diferite modele structurale complexe. Indiferent dacă carcasa dispozitivului este plată sau curbată, antena FPC se poate conforma cu ușurință suprafeței sale.

Acoperire de bandă largă cu mai multe benzi

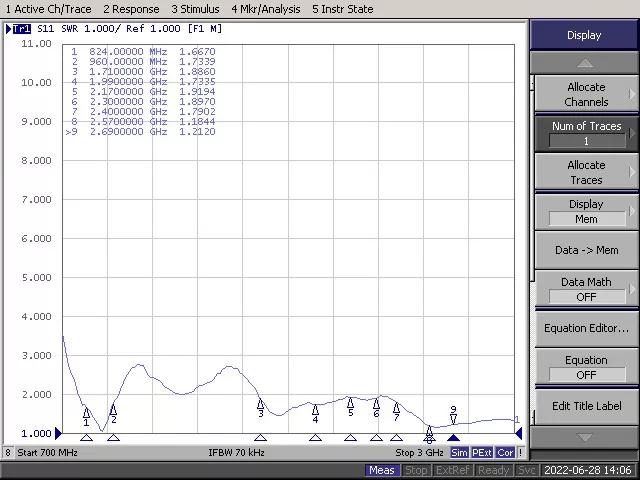

Acceptă mai multe protocoale de comunicație, inclusiv 4G/5G, WiFi în bandă completă, Bluetooth, GPS/GNSS, LoRa și NFC. O antenă FPC cu un singur cip poate acoperi benzi de frecvență cuprinse între 700 MHz și 2700 MHz - sau chiar mai largi. Pentru a satisface nevoile de comunicare ale dispozitivelor multi-mod și multi-frecvență.

Design ușor

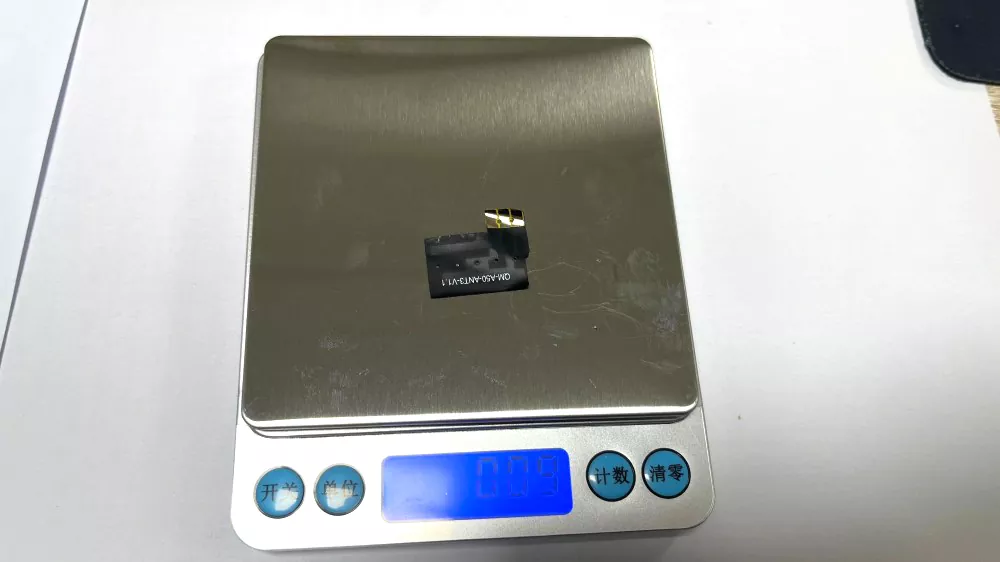

Antena FPC cântărește mai puțin de 1 gram. Cu mai mult de 50% mai ușoară decât antenele metalice tradiționale. Pentru produse sensibile la greutate, cum ar fi dispozitivele portabile și dronele, antenele FPC sunt cea mai bună alegere.

Gata de utilizare imediat scoasă din cutie, ușor de asamblat.

Dispune de suport adeziv standard 3M 300LSE pentru asamblare rapidă prin decojire și lipire în 2 minute. Disponibil cu IPEX, U.FL, MHF4 și alte opțiuni de conector.

Note importante pentru instalarea antenei

1. Țineți departe de suprafețele metalice

Nu instalați antena direct pe sau aproape de suprafețe metalice, deoarece acest lucru poate afecta potrivirea impedanței, poate modifica modelul de radiație și poate reduce eficiența generală a antenei.

2. Evitați îndoirea excesivă

Nu îndoiți prea mult sau pliați antena în timpul instalării, deoarece deformarea excesivă poate deteriora conductorul intern și poate afecta negativ performanța RF.

3. Asigurați-vă instalarea sigură

Fixați antena ferm și uniform în timpul instalării pentru a preveni deformarea care ar putea afecta performanța radiațiilor și stabilitatea semnalului.

4. Mențineți suficient spațiu liber în jurul antenei

Mențineți un spațiu liber de cel puțin 5 mm deasupra și pe ambele părți ale antenei. Evitați să plasați componente metalice, urme de semnal de mare viteză sau zone mari de cupru în apropierea antenei pentru a asigura performanțe optime.

5. Manipulați cu grijă în timpul asamblarii

Deși antena are o structură flexibilă, materialul FPC are o rezistență mecanică limitată. Evitați tragerea excesivă, răsucirea sau impactul în timpul instalării și asamblarii.

6. Depozitați într-un mediu uscat

Evitați depozitarea antenei în medii cu temperatură ridicată sau umiditate ridicată. Păstrați produsul uscat pentru a menține performanța electrică stabilă și fiabilitatea pe termen lung.

Controlul și testarea calității

Qianmu Communications aplică un management strict al calității pe parcursul întregului proces de producție, acoperind inspecția materiilor prime, monitorizarea producției și testarea produsului finit.

Inspecția materialelor primite

Toate materialele primite, inclusiv substraturile FPC, foliile de cupru, adezivii și conectorii, sunt supuse unei inspecții stricte de calitate pentru a asigura fiabilitatea și consistența.

Inspecție optică AOI

Inspecția optică automată (AOI) este utilizată pentru a verifica acuratețea traseului circuitului antenei, calitatea îmbinării de lipit și aspectul produsului pentru a preveni defectele de fabricație.

Testarea performanței RF

Parametrii cheie RF, inclusiv raportul de undă staționară de tensiune (VSWR), câștigul și modelul de radiație, sunt testați într-un mediu profesional de cameră întunecată pentru a se asigura că performanța antenei îndeplinește cerințele.

Testarea fiabilității mediului

Antenele sunt supuse diferitelor teste de fiabilitate, inclusiv teste de cicluri de temperatură înaltă și scăzută, teste de umiditate, teste de viață la încovoiere și alte evaluări de mediu.

Managementul consistenței loturilor

Controlul strict al producției asigură performanță constantă și calitate stabilă în fiecare lot de produse.

Experiență profesională în fabricarea antenei

De peste două decenii, Qianmu Communications s-a dedicat industriei antenelor terminale, concentrându-se pe cercetarea și dezvoltarea, producția și vânzările de antene pentru terminale de comunicații fără fir. Produsele noastre sunt utilizate pe scară largă în dispozitivele de comunicații mobile, inclusiv smartphone-uri, tablete, sisteme de plată mobile, drone, dispozitive de încărcare fără fir, automobile, stații de bază și dispozitive portabile.

Cum să alegi o antenă FPC

1. Confirmați frecvența de operare

Identificați tehnologiile wireless necesare dispozitivului dvs., cum ar fi 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa sau NFC. Selectați o antenă care acceptă toate benzile de frecvență necesare.

2. Evaluați spațiul de instalare disponibil

Măsurați spațiul disponibil în interiorul dispozitivului, inclusiv lungimea, lățimea și poziția de instalare. Datorită structurii lor flexibile și dimensiunilor personalizabile, antenele FPC sunt potrivite pentru carcase compacte sau cu formă neregulată.

3. Verificați tipul conectorului RF

Verificați conectorul RF utilizat pe PCB, cum ar fi IPEX, U.FL sau MHF4. Conectorul antenei trebuie să se potrivească cu interfața modulului pentru a asigura performanță RF fiabilă.

4. Revizuiți parametrii RF cheie

· Câștig: alegeți un câștig adecvat pe baza aplicației și a mediului de instalare.

· VSWR: O valoare sub 2,0 este în general recomandată pentru o bună potrivire a impedanței.

· Eficiență: eficiența mai mare ajută la îmbunătățirea performanței transmisiei și a sensibilității receptorului.

· Impedanță: impedanța RF standard este de 50Ω și ar trebui să se potrivească cu modulul RF.

5. Luați în considerare opțiunile de personalizare

Dacă produsele standard nu corespund cerințelor dvs. de proiectare, alegeți un producător de antene FPC care oferă servicii de personalizare, inclusiv dimensiunile antenei, lungimea cablului, tipul conectorului și reglarea RF.

6. Evaluați capacitățile furnizorului

Selectați un furnizor de antenă FPC cu un sistem de management al calității stabilit, expertiză în inginerie RF și capabilități de producție de încredere pentru a asigura o calitate constantă a produsului și aprovizionare pe termen lung.

FAQ

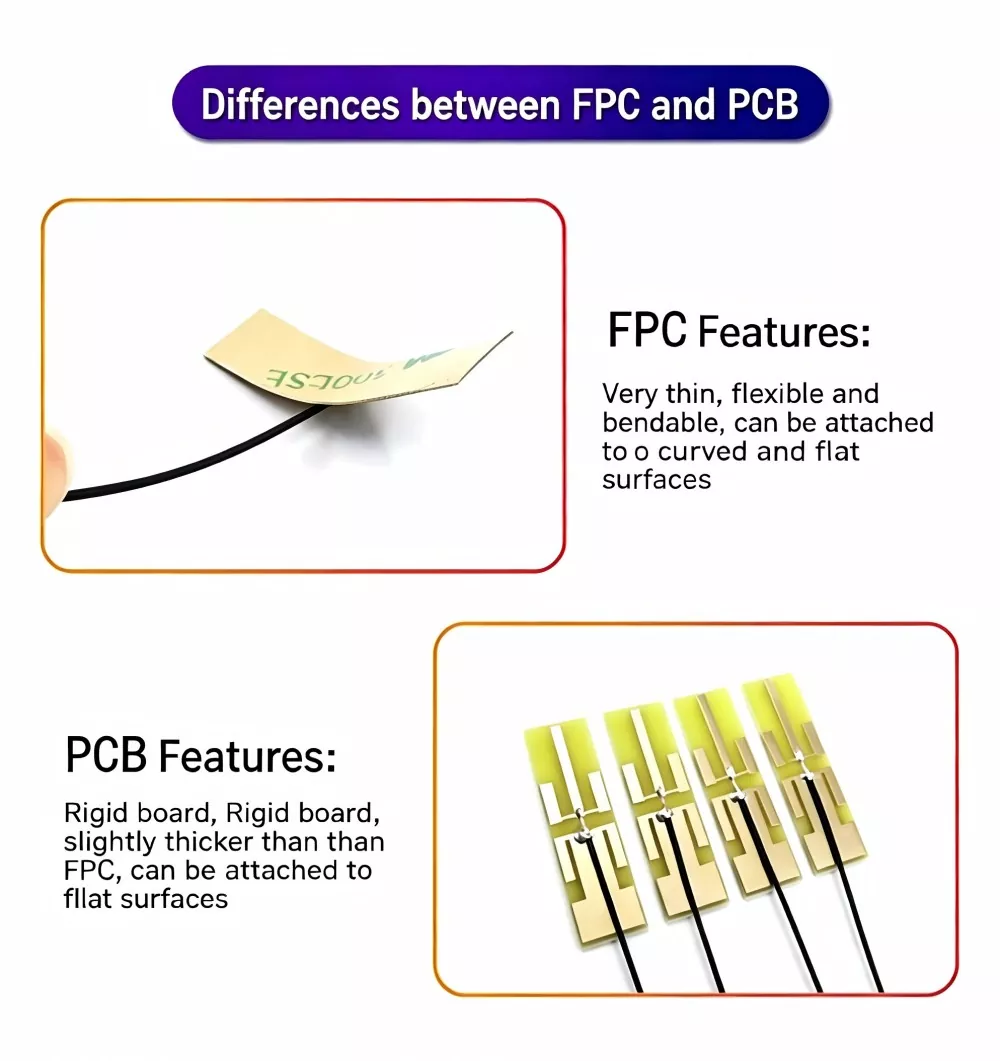

Î1: Cum alegi între o antenă FPC și o antenă PCB?

R: FPC flexibil și pliabil, ideal pentru a se potrivi în spații curbe și înguste - preferat pentru dispozitive ușoare și subțiri. PCB rigid, potrivit doar pentru suprafețe plane; alege această opțiune dacă bugetul tău este limitat și ai spațiu amplu disponibil.

Î2: Ce benzi de frecvență acceptă antena FPC?

R: Antenele FPC ale Qianmu Communication acoperă frecvențe de la 13,56 MHz NFC la 6 GHz 5G, compatibil cu tehnologii wireless, inclusiv 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa și ZigBee.

Î3: Care este temperatura de funcționare a antenei FPC?

A: -45℃ până la +85℃, respectând standardele de utilizare industrială.

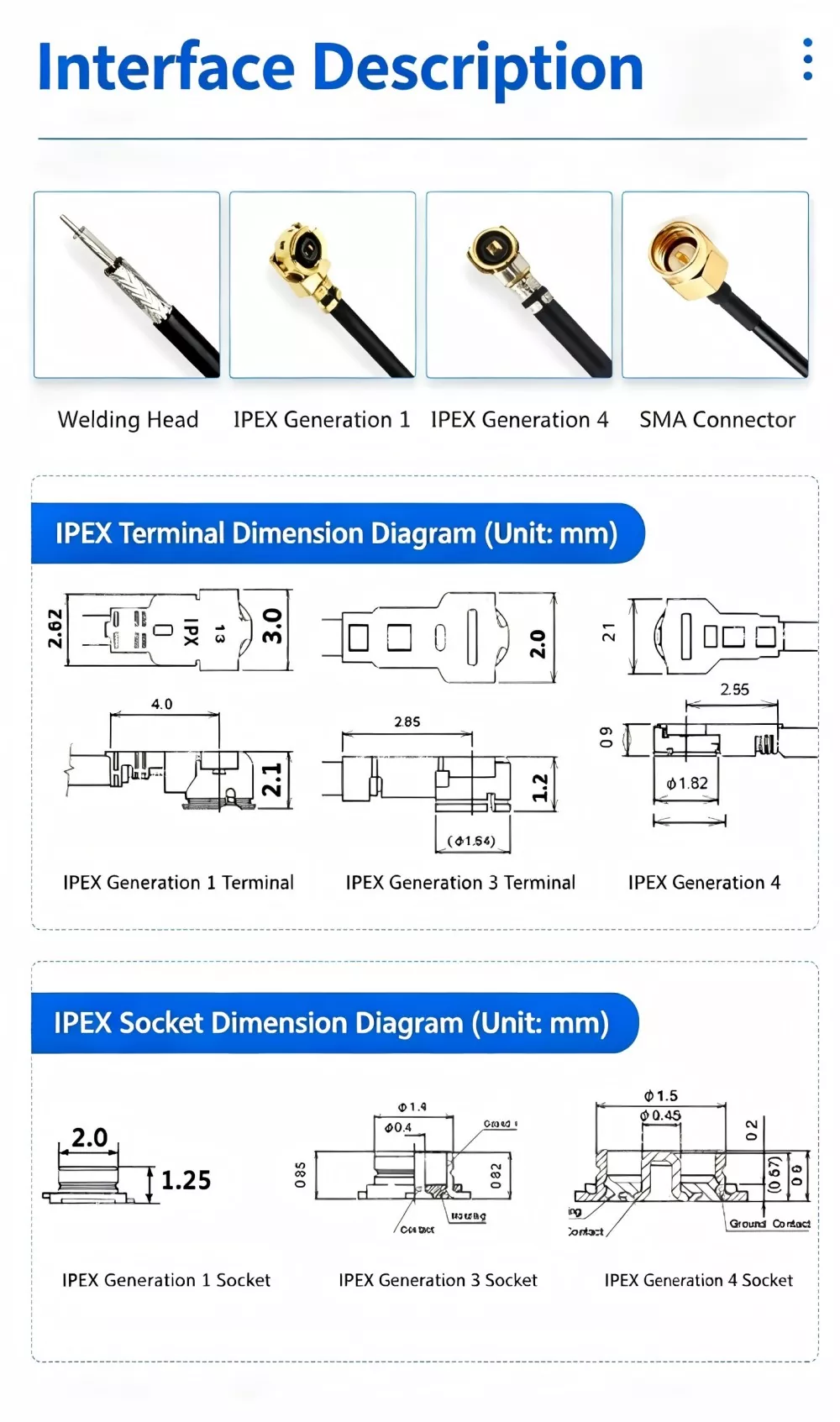

Î4: Care sunt diferențele dintre conectorii IPEX, U.FL și MHF4?

R: Toate sunt conectori RF miniaturali, cu dimensiunile U.FL > MHF4. MHF4 este chiar mai mic și este folosit în mod obișnuit în aplicațiile 5G; pur și simplu selectați conectorul pe baza specificațiilor interfeței plăcii de bază.

Î5: Acceptă personalizarea în loturi mici?

R: Oferim asistență și ne putem ocupa de întregul proces de comandă, de la proiectarea schemei și prototiparea până la producția la scară mică și mare.
