Antenă NB-IoT

Există trei tipuri principale de antene IoT disponibile pe piață: antene cu patch încorporate, antene cu ventuză montate pe vehicul și antene externe impermeabile montate cu șuruburi.

Antena NB-IoT prezentată în acest articol aparține categoriei de antene impermeabile pentru exterior montate cu șuruburi. Este special conceput pentru dulapuri de control electrice industriale, cutii de echipamente integrate în aer liber și terminale IoT municipale.

Antena NB externă a cabinetului Qianmu Communication acceptă NB-IoT în bandă completă de la 700MHz la 960MHz și este compatibilă cu rețelele de bandă îngustă ale celor trei operatori majori: China Mobile, China Unicom și China Telecom. Este disponibil cu două dimensiuni comune de șuruburi, M12 și M16, care se potrivesc cu standardele de găuri de instalare ale majorității dulapurilor industriale autohtone și importate.

Ce este o antenă externă pentru dulapurile NB-IoT

O antenă externă de cabinet NB-IoT este o antenă RF rezistentă la apă montată cu șuruburi, proiectată pentru echipamente IoT industriale. Este instalat extern pe dulapurile echipamentelor pentru a oferi transmisie stabilă a semnalului fără fir pentru terminalele NB-IoT în medii exterioare și industriale.

Principiul de lucru

Mulți clienți cred în mod eronat că o antenă este doar un oscilator metalic și că carcasa impermeabilă nu are niciun impact asupra performanței semnalului. De fapt, designul structural al antenei externe a cabinetului NB-IoT afectează direct stabilitatea comunicării la distanță lungă în aer liber. Performanța de lucru poate fi testată și verificată prin analizoare de rețea vectoriale și camere anecoice ecranate.

1. Structura rezonantă a oscilatorului de joasă frecvență

NB-IoT operează în banda de comunicații de joasă frecvență de 700–960 MHz, care are lungimi de undă mai mari și cerințe mai mari pentru lungimea oscilatorului și potrivirea la sol. Antena folosește elemente radiante din cupru segmentate în interior, potrivindu-se cu precizie rezonanța de joasă frecvență în bandă îngustă și evitând compensarea rezonanței și creșterea undelor staționare întâlnite în antenele scurte obișnuite.

2. Structura de radiații izolată în cabinet

Antena este instalată în afara dulapului. Șurubul metalic este utilizat pentru fixarea și cuplarea la pământ, în timp ce oscilatorul menține o distanță de izolare sigură față de tabla dulapului. Acest lucru evită ecranarea semnalului RF și absorbția cauzate de carcasa metalică.

Pentru aceeași specificație, o antenă încorporată instalată în interiorul unui dulap metalic poate experimenta o atenuare de 6–9 dB, în timp ce antena externă NB-IoT are o atenuare generală de numai 1–2 dB.

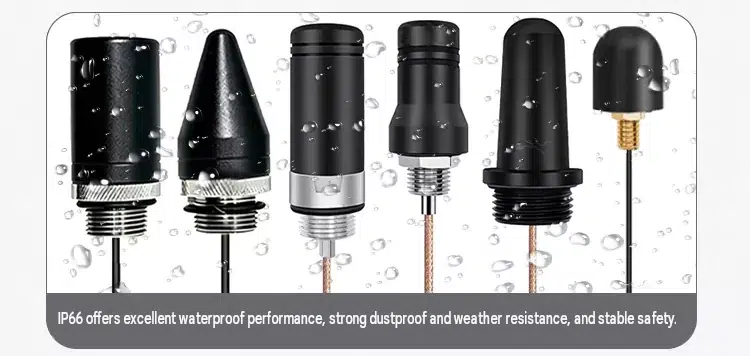

3. Structură impermeabilă sigilată cu mai multe straturi

Antena adoptă o garnitură din silicon din spate impermeabilă, un inel de cauciuc rezistent la apă filetat și o structură de sârmă turnată prin injecție pentru a oferi trei straturi de protecție. Apa de ploaie și condensul nu pot pătrunde în dulap de-a lungul cablului. Cablul coaxial de 50Ω menține transmisia stabilă a semnalului RF și previne deviația impedanței cauzată de schimbările de temperatură exterioară.

4. Structura de suprimare a zgomotului

Baza antenei adaugă un inel de cuplare la masă pentru a filtra zgomotul electromagnetic generat de sursele de alimentare, PLC-uri și relee din interiorul cabinetului, reduce nivelul de zgomot și îmbunătățește rata de succes a accesului la stația de bază terminală IoT.

Echipamente compatibile

Antena NB-IoT este proiectată pentru terminale IoT care necesită protecție din dulap metalic și funcționare în aer liber pe termen lung. Este potrivit pentru dispozitive civile, comerciale și industriale:

1. Dulapuri de contor de apă cu transmisie inteligentă la distanță

Echipamente municipale pentru apă și gaz, cutii de colectare a gazelor, dulapuri de monitorizare și control a presiunii conductelor și echipamente online de monitorizare a calității apei.

2. Putere inteligentă și echipamente de control industrial

Dulapuri de colectare a energiei în aer liber, terminale de monitorizare a distribuției de joasă tensiune, dulapuri de control integrate pentru stocarea energiei fotovoltaice și concentratoare de contoare de energie electrică.

3. Echipamente de securitate Smart City

Cutii de monitorizare a prafului de drum, stații de monitorizare a mediului și a vremii, dulapuri de control pentru bariere de parcare și controlere inteligente pentru lampi stradale în aer liber.

4. Terminale de automatizare industrială

Cutii de control pentru achiziția datelor din atelierul fabricii, terminale de poziționare a logisticii depozitului și dulapuri de alarmă fără fir cu defecțiuni ale echipamentelor.

5. Echipamente agricole IoT

Cabinete de monitorizare a solului pe teren, dulapuri de control al calității apei de acvacultură și echipamente de monitorizare integrate a mediului de seră.

Tabel detaliat cu parametrii tehnici

Secțiunea Întrebări frecvente comune

Î1: Lungimea cablului și conectorul antenei externe NB-IoT pot fi schimbate?

A: Da. Modelele standard acceptă lungimi de cablu coaxial de la 1,5 m până la 10 m. Conectorii precum SMA, IPEX și N pot fi înlocuiți în funcție de cerințe. Comenzile în vrac acceptă, de asemenea, culori personalizate ale carcasei și imprimare serigrafică cu LOGO.

Î2: Este această antenă NB de exterior compatibilă cu cardurile China Mobile, China Unicom și China Telecom NB în același timp?

A: Da. Antena acoperă întreaga bandă de frecvență NB-IoT de 700–960 MHz și este compatibilă cu rețelele NB ale celor trei operatori majori. Nu este nevoie să achiziționați versiuni separate pentru diferite benzi de frecvență.

Î3: Îndoirea firului va afecta semnalul antenei atunci când spațiul interior al cabinetului este limitat?

R: Cablul poate fi îndoit ușor cu o rază de îndoire mare, dar trebuie evitată îndoirea la 90 de grade și plierea repetată. În timpul instalării, păstrați cablul cât mai drept posibil și departe de sursele de interferență, cum ar fi sursele de alimentare și convertoarele de frecvență, pentru a preveni atenuarea semnificativă a semnalului.

Î4: Piulița metalică a antenei este predispusă la rugină în timpul utilizării pe termen lung în mediile de coastă cu pulverizare de sare?

R: Nu. Piulița de blocare a antenei este fabricată din aliaj de aluminiu antirugină pasivat și a trecut un test de pulverizare cu sare de 48 de ore. Nu este predispus la rugină sau blocaj în timpul utilizării pe termen lung în exterior în zonele de coastă. Pentru medii foarte corozive, inginerii pot fi consultați pentru soluții anticorozive personalizate.
