Antenă 2G/3G/4G LTE

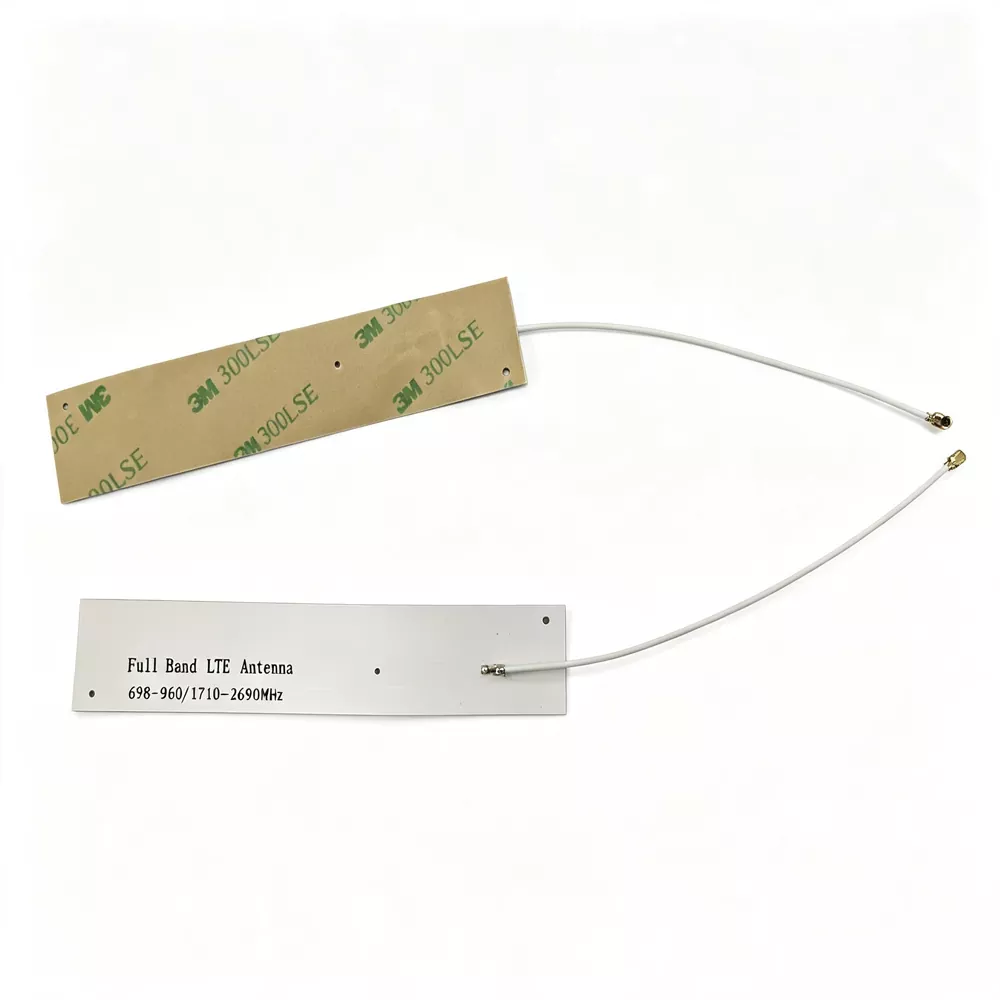

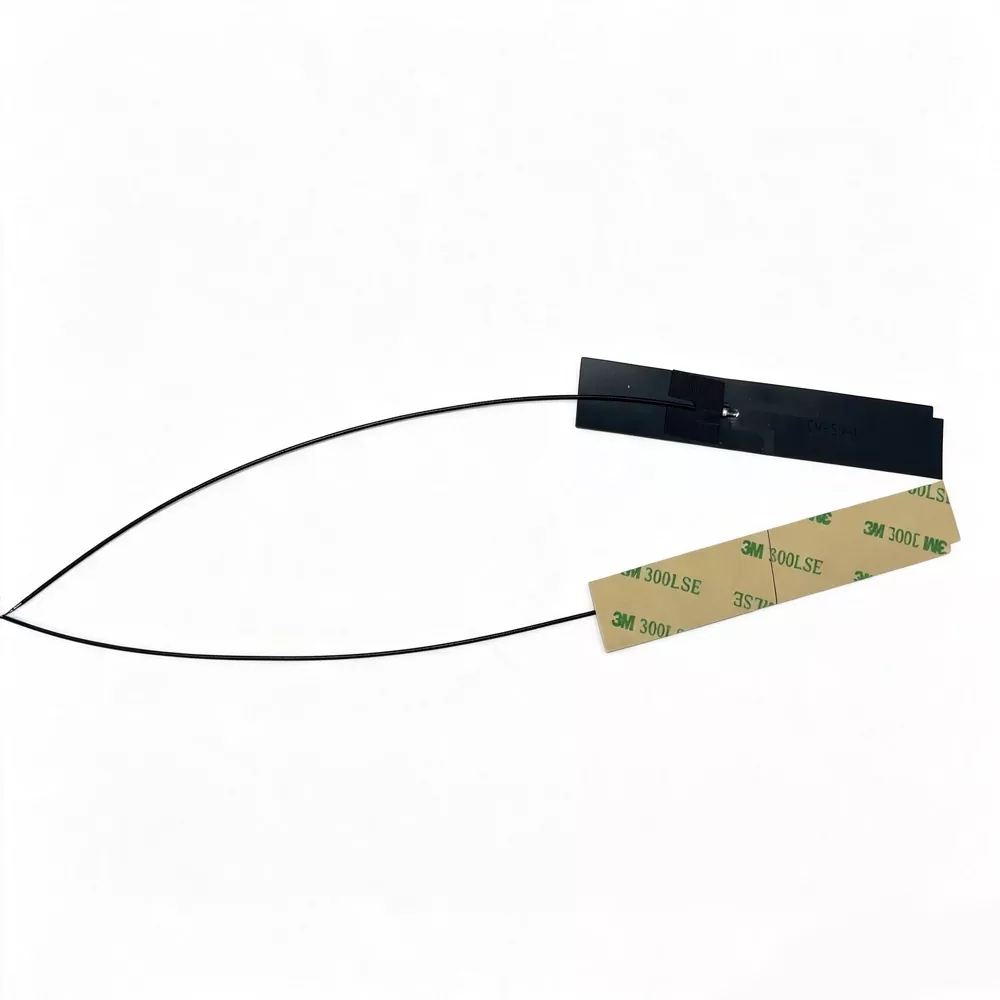

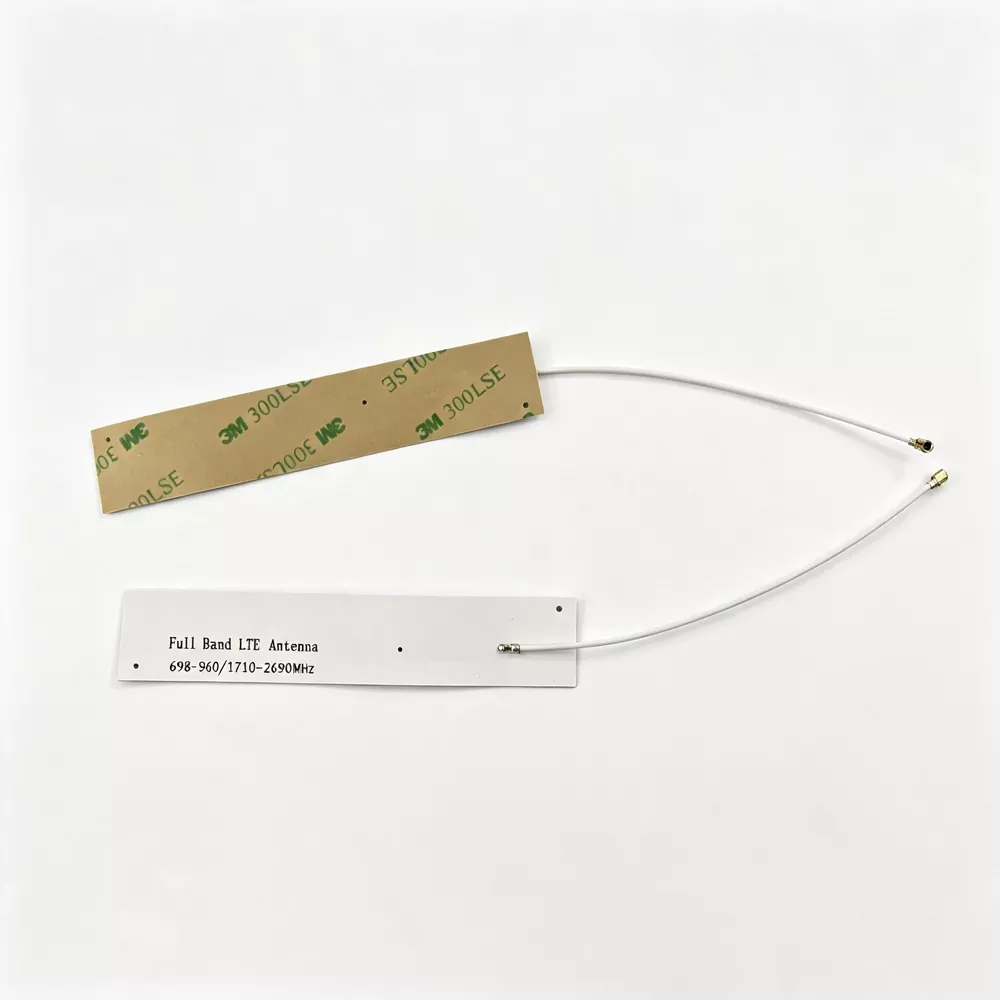

Antena 2G/3G/4G LTE este o antenă de comunicație celulară încorporată, ușoară, flexibilă și flexibilă. Spre deosebire de antena obișnuită cu montare pe suprafață, acest produs folosește o placă de circuit flexibil FPC + un proces coaxial de lipire directă. Antena este ușoară, subțire, moale și se poate potrivi liber în suprafața curbată și în spațiul îngust din interiorul dispozitivului. Acesta acceptă transmisia și recepția semnalului 2G GSM, 3G WCDMA și 4G LTE în mai multe rețele. În prezent, este tipul preferat de antenă de comunicație încorporată pentru dispozitivele smart iot mici, rezolvând pe scară largă punctele dureroase ale industriei, cum ar fi spațiul încorporat mic, semnalul slab, contactul instabil și rezistența slabă la vibrații a dispozitivului.

Principiul de funcționare

Această antenă 2G/3G/4G LTE antenă coaxială sudată FPC funcționează pe principiul frecvenței radio al matricei flexibile de oscilatoare microbande și transmite semnale cu alimentatoare coaxiale ecranate. Este împărțit în trei părți: strat de radiație de semnal, strat de substrat izolator și strat de transmisie ecranat. Logica de lucru este stabilă și eficientă:

• Principiul radiației RF: suprafața plăcii FPC gravează cu precizie liniile oscilatoarelor cu mai multe benzi, se potrivește precis cu punctele de rezonanță a benzii complete 2G/3G/4G, fără zone moarte de bandă, raportul de unde staționare a benzii întregi măsurat este stabil ≤1,5, pierderea de reflexie a semnalului este extrem de scăzută.

• Avantajele transmisiei sudate: Linia coaxială și placa oscilatorului FPC sunt formate dintr-o singură bucată prin lipire cu staniu la temperatură înaltă. În comparație cu structura obișnuită cu nituri și prindere, performanța seismică măsurată este îmbunătățită cu 85% și nu există nicio pierdere de contact și zero deconectare a semnalului în mediul de vibrații pe termen lung.

• Mecanism anti-interferență de ecranare: Structura de ecranare cu două straturi de linie coaxială RG1.13 izolează eficient zgomotul electromagnetic de la CPU, sursa de alimentare și cipul plăcii principale a echipamentului. Măsurată în mediul de interferență intern al echipamentului, sensibilitatea de recepție a semnalului este crescută cu 3-5 dB.

• Caracteristici de radiație omnidirecțională: designul planar omnidirecțional de transmisie și recepție poate menține semnalul de ieșire stabil în scenariile în care carcasa închisă a dispozitivului și carcasa metalică sunt blocate, iar rata de succes a rețelei în aer liber a dispozitivului iot a fost măsurată pentru a crește cu 28%.

Ghid de instalare și utilizare

Această antenă FPC are o instalare încorporată, ușor de utilizat, potrivită pentru asamblarea în producție de masă și nu necesită depanare profesională. Pașii sunt următorii:

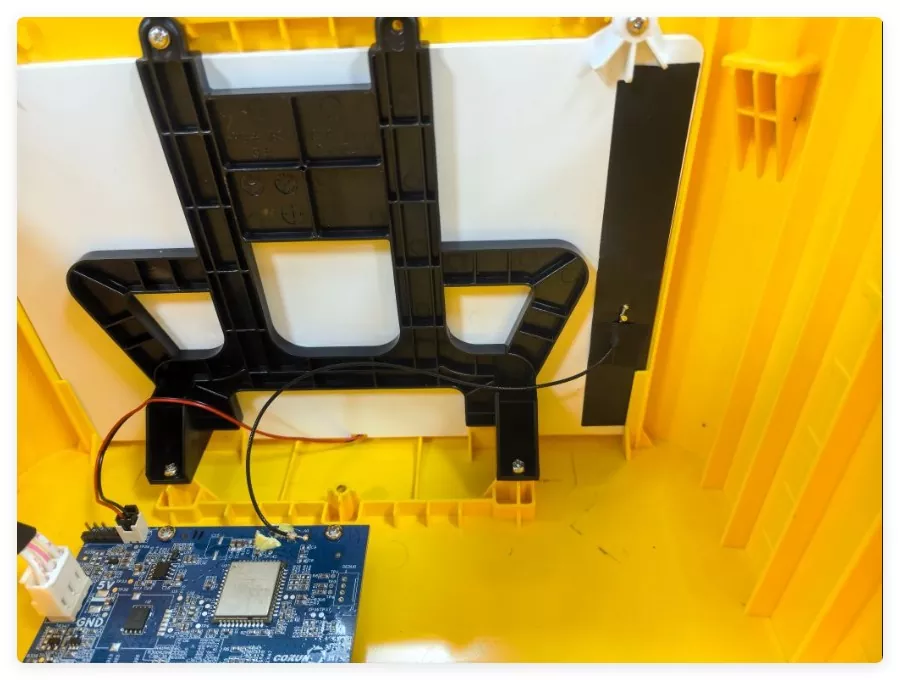

1. Selectarea locației: Alegeți o zonă deschisă în interiorul dispozitivului, departe de cipul plăcii de bază, sursa de alimentare și carcasa metalică pentru a evita blocarea semnalului și interferența.

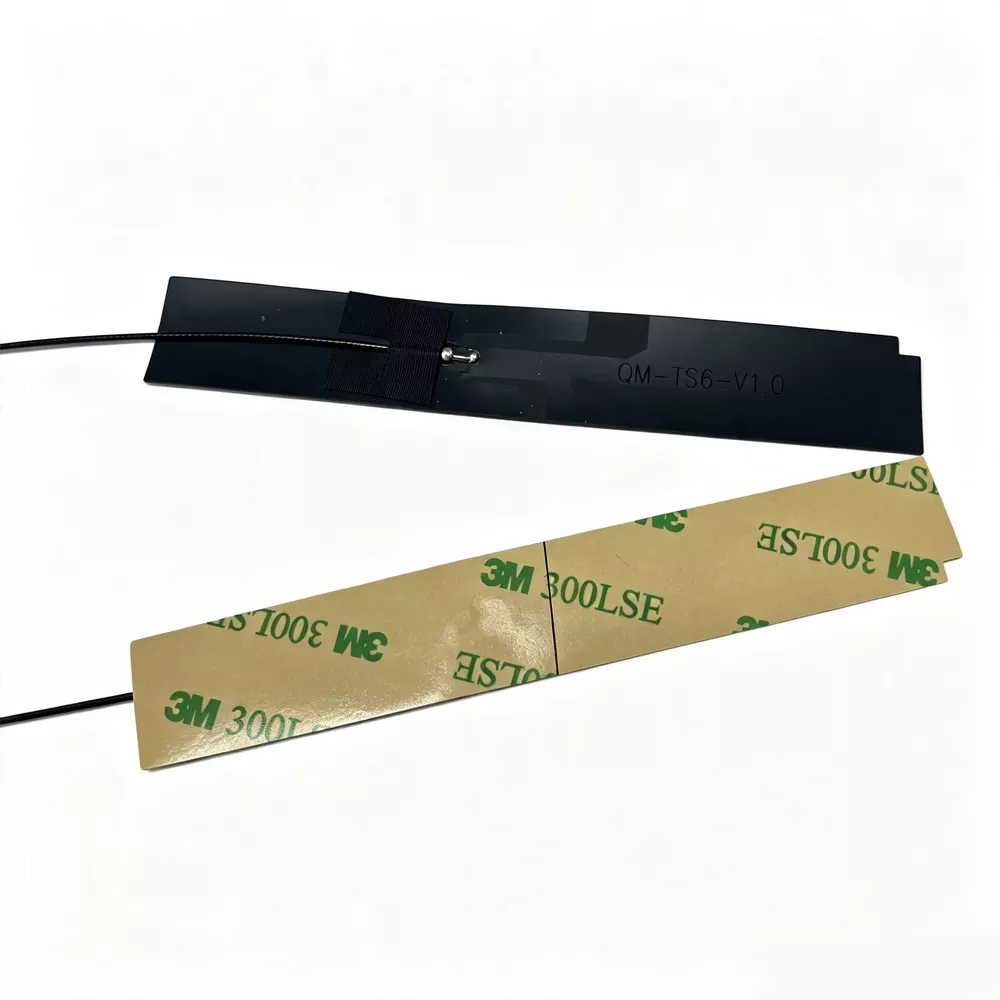

2. Potriviți și fixați: partea din spate a antenei vine cu adeziv 3M de înaltă rezistență. După curățarea petelor de praf și ulei de pe peretele interior al dispozitivului, fixați-l plat și ferm și îndoiți-l după cum este necesar pentru a se potrivi cu suprafața curbată a dispozitivului.

3. Andocare pentru interfață: Conectați cu precizie interfața IPEX/SMA din spate la mufa de antenă a modulului dispozitivului și fixați-o ușor pentru a evita tragerea violentă a firului.

4. Organizarea firelor: firele în exces trebuie depozitate cu grijă pentru a evita strângerea, îndoirea sau pliurile moarte și pentru a preveni deteriorarea stratului de ecranare care poate afecta semnalul.

5. Test de pornire: După finalizarea asamblarii, porniți și conectați-vă la rețea pentru a testa dacă toate semnalele rețelei 2G/3G/4G sunt recepționate în mod normal, iar apoi producția în masă este posibilă.

FAQ

Î1: Această antenă 2G/3G/4G LTE antenă coaxială sudată FPC poate fi îndoită pentru utilizare?

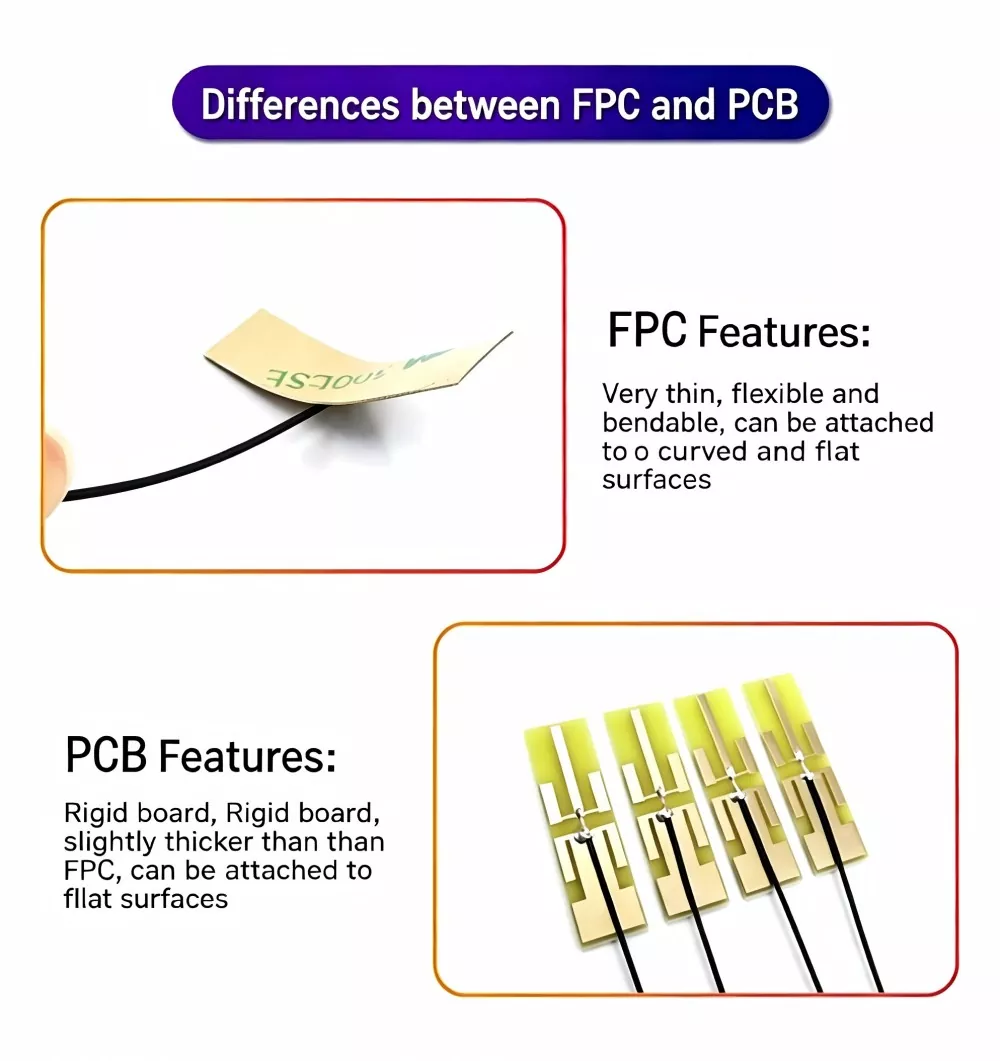

A1: Da. Produsul este fabricat din material de bază FPC flexibil, care poate fi îndoit liber și poate fi montat pe suprafețe curbe. Se potrivește spațiului mic încorporat al dispozitivului și nu va rupe sau afecta performanța semnalului atunci când este îndoit în mod normal.

Î2: Acceptați lungimi personalizate de cablu și tipuri de interfețe?

A2: Complet acceptat. Ca sursă Factory, sunt acceptate lungimi de linii personalizabile de la 10 cm la 50 cm, interfețe înlocuibile, cum ar fi SMA, BNC, IPEX, serigrafie LOGO și reglarea fină a dimensiunii.

Î3: Care sunt avantajele procesului de lipire față de antena lipită obișnuită?

A3: Linie coaxială de sudare dintr-o singură bucată, fără spațiu liber, rezistență mai puternică la șocuri, rezistență la tracțiune, performanță anti-îmbătrânire, rezolvă complet problemele de vibrație a echipamentului, pâlpâirea semnalului și contactul slab în mediul cu temperatură ridicată, mai potrivit pentru scenarii industriale dure și vehicule.
