Antenă de date 4G pentru tabletă

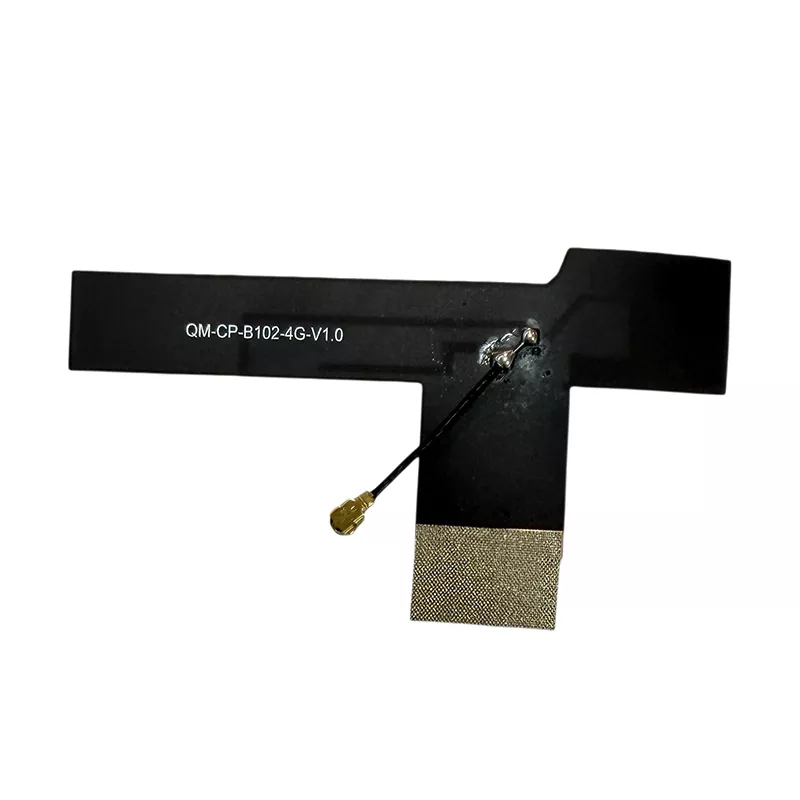

Antena de date 4G pentru tabletă este o componentă încorporată de recepție și transmisie a semnalului fără fir, concepută special pentru dispozitivele tablete. Această antenă 4G LTE pentru tabletă are o structură ușoară, flexibilă, optimizată pentru spațiul intern limitat al tabletelor. Se ocupă de transmisia de date și recepția semnalului prin rețele 4G LTE, acceptând conectivitate celulară, încărcare și descărcare de date și comunicare stabilă în rețea. Ca antenă 4G LTE încorporată, este proiectată pentru instalare internă, mai degrabă decât pentru utilizare ca antenă universală externă.

În comparație cu configurațiile convenționale de antenă internă, această soluție combină un substrat FPC flexibil cu un profil compact pentru a găzdui diferite structuri de tabletă. Designul poate fi evaluat pentru aplicații de consum, educaționale, industriale și specializate pentru tablete, în funcție de benzile de frecvență și condițiile de instalare necesare.

Gama de dispozitive compatibile

Fiind o antenă 4G LTE versatilă și personalizabilă pentru aplicații pentru tablete, acest produs este conceput pentru dispozitive tablete care acceptă conectivitate la rețea 4G. Compatibilitatea depinde de benzile de frecvență acceptate de dispozitiv, spațiul intern al antenei și interfața RF.

• Tablete civile de calitate pentru consumatori: tablete de divertisment la domiciliu, tablete de comunicare pentru rețea completă și tablete personale portabile

• Tablete comerciale educaționale: tablete de învățare pentru studenți, tablete specifice educației pentru campus, tablete comerciale pentru instituții de formare

• Tablete industriale robuste: tablete portabile industriale, tablete industriale rezistente la praf, la apă și la explozie, tablete inteligente pentru exterior

• Tablete speciale pentru vehicule: tablete de infotainment pentru vehicule, terminale pentru vehicule pentru logistică și transport, tablete pentru controlul mașinilor de construcții

• Tablete specifice industriei: tablete medicale, tablete de supraveghere a securității, tablete terminale inteligente pentru depozit, dispozitive tablete inteligente IoT

Specificații tehnice detaliate

Ghid de instalare și utilizare

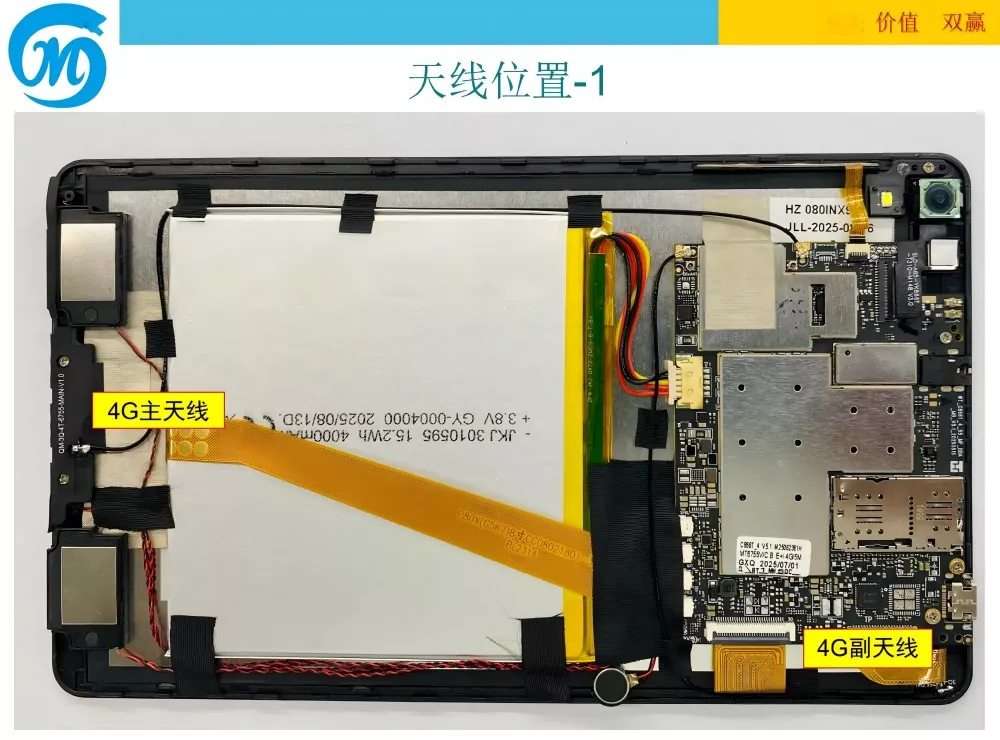

Această antenă de date 4G pentru tabletă este proiectată pentru instalare internă pe dispozitive tablete compatibile. Poate fi folosit în proiecte de fabricare, întreținere și înlocuire a antenei dispozitivelor. Instalarea trebuie efectuată de personal familiarizat cu dezasamblarea tabletei și manipularea conectorului RF. Pașii specifici de instalare sunt următorii:

1. Dezasamblare și curățare: Opriți tableta, scoateți capacul din spate și curățați praful și resturile din zona internă de instalare. Asigurați-vă că suprafața de montare este plană, curată și fără proeminențe sau obstacole.

2. Poziționare și atașare: Îndepărtați filmul de protecție adeziv rezistent la temperaturi ridicate din spatele antenei. Aliniați-l exact cu poziția rezervată a antenei din interiorul tabletei, așezând-o pe o zonă liberă a corpului dispozitivului care nu este obstrucționată de metal. Apăsați ușor timp de 3 până la 5 secunde pentru a vă asigura că antena aderă în siguranță, fără slăbiciune sau margini de ridicare.

3. Conexiune interfață: Aliniați conectorul IPEX de la capătul antenei cu mufa RF de pe placa de bază a tabletei, apoi apăsați în jos vertical până când este conectat ferm. Asigurați-vă un contact bun, fără conexiuni slăbite sau contact slab. Acest aranjament de conexiune este relevant atunci când selectați o antenă IPEX 4G LTE pentru o interfață RF compatibilă pentru tabletă.

4. Organizați traseul cablurilor: aranjați bine cablurile antenei pentru a evita tragerea, îndoirea sau compresia excesivă și păstrați-le departe de zonele care generează căldură, cum ar fi bateria și placa de bază, pentru a preveni îmbătrânirea și deteriorarea pe termen lung.

5. Test de instalare: Reatașați capacul din spate al tabletei, fixați șuruburile de fixare, porniți dispozitivul, activați rețeaua 4G, testați viteza internetului și puterea semnalului și confirmați că nu există anomalii de semnal sau probleme de deconectare înainte de utilizarea normală.

Antecedentele companiei

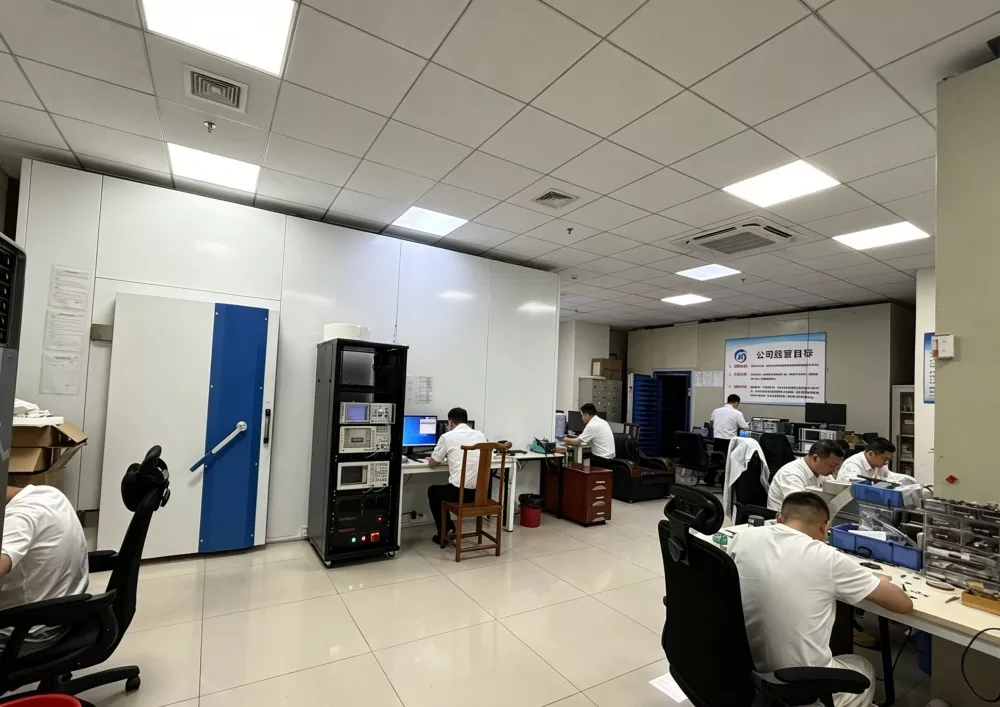

Shenzhen Qianmu Communication Technology Co., Ltd. este angajată în industria antenelor de comunicații de peste un deceniu, acționând ca producător și furnizor chinez care integrează cercetarea și dezvoltarea antenei, dezvoltarea matriței, producția pe scară largă, testarea controlului calității și asistența post-vânzare. Compania este specializată în soluții de antene de comunicații fără fir, inclusiv produse Tablet 4G Data Antenna, antene IoT și antene terminale încorporate. Facilitățile sale includ operațiuni de producție, linii de producție, laboratoare de cercetare și dezvoltare și echipamente de testare pentru a sprijini dezvoltarea produselor și controlul calității. Se pot organiza vizite în fabrică, iar procesele de producție și inspecție sunt supuse procedurilor de management al calității ale companiei.

Membrii echipei de bază au fiecare peste 10 ani de experiență în cercetarea și dezvoltarea antenei de comunicații, cu experiență în adaptarea semnalului, potrivirea impedanței și cerințele de instalare internă pentru diferite dispozitive tablete. Echipa a furnizat soluții de antene la peste 300 de producători de terminale digitale și echipamente industriale din întreaga lume. Sunt disponibile soluții personalizate în funcție de cerințele produsului și de condițiile de integrare a dispozitivului.

Ghid de selecție a produselor

Atunci când selectați o antenă 4G LTE pentru tabletă, considerațiile comune includ compatibilitatea frecvenței, spațiul de instalare, tipul conectorului și performanța RF. Următoarele puncte pot ajuta la determinarea dacă antena propusă este potrivită pentru un anumit proiect de tabletă.

• Verificați compatibilitatea benzii de frecvență: acordați prioritate antenelor care acoperă benzile de frecvență necesare. Pentru dispozitivele casnice, verificați compatibilitatea cu benzile purtătoare vizate; pentru dispozitivele de export, confirmați suportul pentru benzile de frecvență utilizate pe piața țintă. Benzile lipsă pot afecta recepția semnalului și performanța datelor.

• Verificați materialul și măiestria: O antenă FPC 4G flexibilă poate satisface cerințele de instalare internă acolo unde este nevoie de un substrat subțire și flexibil. Examinați substratul, elementul conductor și stratul izolator pentru a determina dacă designul este potrivit pentru mediul de instalare prevăzut.

• Verificați parametrii de testare reali: examinați rapoartele de testare și datele de măsurare disponibile. Parametrii cheie includ amplificarea, SWR și impedanța. Confirmați că performanța măsurată îndeplinește cerințele dispozitivului țintă și ale benzilor de operare.

• Verificați dimensiunile de compatibilitate: selectați dimensiunile antenei adecvate în funcție de spațiul interior al tabletei. Pentru dispozitivele ultra-subțiri, luați în considerare designul cu grosimea de 0,15 mm și verificați zona de montare disponibilă, traseul cablului și spațiul liber. Dimensiunile personalizate non-standard pot fi discutate pentru a aborda constrângerile de instalare.

• Verificați conectorul RF: conectorul IPEX/U.FL trebuie să se potrivească cu mufa RF de pe placa de bază a tabletei. Confirmați generarea conectorului, lungimea cablului și aranjamentul conexiunii înainte de a comanda. O antenă LTE internă pentru proiecte de tabletă poate necesita un conector diferit sau o configurație de cablu diferită, în funcție de designul dispozitivului.

• Verificați personalizarea și capacitatea de alimentare: pentru proiecte cu dimensiuni speciale, lungimi de cablu, cerințe de conector sau configurații de frecvență, o antenă personalizată pentru tabletă poate fi evaluată în funcție de specificațiile dispozitivului. Confirmați mostrele, cerințele de testare, cantitățile de producție și timpii de livrare înainte de producția în masă.

• Verificați capacitățile producătorului: luați în considerare experiența producătorului, testarea produsului, controlul calității, opțiunile de personalizare și asistența post-vânzare atunci când selectați un furnizor de antene pe termen lung.

FAQ

Î1: Această antenă de date 4G pentru tabletă acceptă rețele 4G de peste mări?

R: Antena acceptă benzile de frecvență enumerate în specificațiile tehnice. Pentru echipamentele de export, comparați aceste benzi cu benzile LTE utilizate în țara țintă și cu cerințele modemului tabletei. Configurațiile de frecvență suplimentare pot fi discutate dacă specificațiile standard nu acoperă benzile necesare.

Î2: Antena poate fi personalizată în ceea ce privește dimensiunea, tipul conectorului și lungimea cablului?

A: Da. Opțiunile de personalizare pot include dimensiunile antenei, lungimea cablului, tipul conectorului și configurația frecvenței în funcție de structura internă a echipamentului. Pentru un proiect de antenă pentru tabletă personalizată, furnizați spațiul de instalare disponibil, benzile LTE necesare, detaliile conectorului RF și aplicația țintă, astfel încât compatibilitatea să poată fi evaluată.

Q3: Cât durează garanția produsului? Cum sunt tratate problemele de calitate?

R: Produsul vine cu o garanție de 1 an și un serviciu de întreținere pe viață. Pentru problemele de calitate care nu sunt cauzate de daune umane, politica de servicii menționată oferă înlocuiri sau reexpedieri gratuite, împreună cu asistență tehnică pentru a rezolva problemele de utilizare. Confirmați termenii aplicabili atunci când plasați o comandă.

Î4: Îndoirea frecventă va deteriora o antenă flexibilă?

R: Produsul folosește un substrat FPC flexibil conceput pentru instalare internă. Evitați pliurile ascuțite, îndoirile excesive repetate sau presiunea asupra elementului radiant și a cablului de alimentare. Instalarea trebuie să respecte cerințele mecanice ale antenei pentru a ajuta la menținerea structurii și a performanței RF.

Î5: Care este cantitatea minimă de comandă? Pot fi furnizate loturi mixte?

R: Produsele standard în stoc nu au o cantitate minimă de comandă, fiind acceptate loturi mixte mici și achiziții ocazionale. Comenzile mari se pot califica pentru prețuri pe niveluri. Confirmați stocul curent, cerințele de personalizare și termenele de producție înainte de a comanda.

Î6: Ce conector folosește antena?

R: Interfața standard este un conector universal IPEX/U.FL, cu opțiuni de terminal personalizabile. Conectorul trebuie verificat cu priza RF a plăcii de bază a tabletei. Pentru o cerință de antenă IPEX 4G LTE, confirmați generarea conectorului și lungimea cablului înainte de producție.
